Виды ворот
Подъемные ворота для гаража бывают двух видов:
- Подъемно-секционные;
- Подъемно-поворотные.
Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.
Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.
У подъемно-секционных ворот есть ряд достоинств:
- Удобство при эксплуатации;
- Безопасность использования;
- Отсутствие шума при подъеме ворот;
- Возможность установки автоматической системы открытия и закрытия.
Недостатками же таких ворот являются:
- Высокая стоимость;
- Невозможность самостоятельного изготовления;
- Трудности при утеплении ворот;
- Сложность монтажа;
- Плохая прочность (велика вероятность механического повреждения и взлома).
Обратите внимание! Если даже Вам захочется сэкономить на секционных воротах, сделать это можно будет только на их монтаже. Однако нужно быть готовыми к тому, что такую установку в гараж своими руками довольно сложно выполнить. Вторым вариантом экономии является отказ от механического привода и установка ручного привода, что приведет к неудобству при пользовании
И третья возможность сохранить бюджет основывается на сокращении параметров проема – таким образом можно будет сэкономить на размерах полотна секционно-складных ворот
Вторым вариантом экономии является отказ от механического привода и установка ручного привода, что приведет к неудобству при пользовании. И третья возможность сохранить бюджет основывается на сокращении параметров проема – таким образом можно будет сэкономить на размерах полотна секционно-складных ворот.
Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.
Подъемно-поворотные ворота
Основными достоинствами подъемных ворот являются:
- Надежность и прочность;
- Экономия пространства перед гаражом (по сравнению с распашными);
- Возможность изготовления подъемных гаражных ворот своими руками;
- Разнообразие обшивки наружной части створок;
- Возможность установки автоматической системы подъема;
- При желании наличие калитки.
Однако есть у подъемных гаражных ворот и ряд недостатков:
- В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
- Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
- Большой вес полотна;
- Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
- Невозможность установки в проемах непрямоугольной формы.
Установка опор
При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.
Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.
Совет
. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.
Опорные столбы
1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.
Котлован для заливки опорных столбов
2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см. 3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.
Совет
. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.
Ставим ворота
Сначала выполняют монтаж рам для ворот: внутренней и внешней. Когда есть уже 50 см стены, установите в проем гаражные ворота и проверьте, насколько ровным является их расположение: по горизонтали и вертикали.
Делаем установку ворот
- Далее соедините рамы друг с другом, используя металлические полоски шириной 4 см – приваривать их требуется с шагом 60 см.
- Затем вернитесь к созданию гаражной фронтальной стены по такой схеме: заложите кирпичами пространство между внутренней и внешней рамой. Одновременно замуруйте раму в кладку – приварите к ней пруты из арматуры длиной 20-30 см и закройте их между кирпичами в шов. Данных прутов надо, как минимум, 3 шт. по высоте.
- Как только достигните верхней части рамы, закройте ее бетонной или металлической балкой перекрытия. В конце протестируйте работу конструкции: хорошо ли функционируют воротные створки, не «скрипит» ли металл и т.д.
Необходимые материалы и инструменты
Здесь приведен краткий список комплектующих деталей и материалов, который каждый мастер может дополнить на свое усмотрение:
- стальной уголок – из него варится крепежная рама. Берем 75-й уголок, не меньше, на раме крепятся тяжелые створки, поэтому важна прочность и устойчивость;
- материал для створок – лист металлический оцинкованный, профилированный лист или дерево. Металл надежней, а древесина теплее, но требует пропитки антипиренами;
- петли – надежней и безопасней внутренние петли на подшипниках, не промерзают в морозы;
- запорная система – выбор ограничен только наличием денег, конструкций очень много;
- болгарка с кругом по металлу, дереву и для зачистки;
- профильная труба;
- рулетка и угольник;
- сварка;
- водяной уровень.
Работы лучше выполнять на столе или на открытой площадке, положив как подставку швеллера. До начала работ обязательно проверьте уровнем, чтобы поверхность была по одной оси (диагональ).
Монтаж ворот
Когда вы соберете полностью гаражные распашные металлические ворота, можно начинать их устанавливать. Перед тем как сделать это своими руками, каждый элемент конструкции рекомендуется покрыть специальной грунтовкой, которая способна уберечь поверхность от поступления влаги и образования коррозии.
Когда покрытие высохнет, можно начинать монтаж. В зависимости от того, насколько качественно и правильно вы установите гаражные ворота, будет зависеть дальнейшая эксплуатация.
Внутренняя и наружная часть рамы крепится к откосам в области проема гаража. Делается это при помощи штырей из металла, которые имеют длину от 150 до 180 мм. Их концы потребуется приварить, а сварные швы отшлифовать и закрасить.
Советы профессионалов
Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:
- Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
- Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
- Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
- Минимальная высота проема — 2 м.
- Не рекомендуется использовать висячий замок с внешними петлями.
- Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
- Упростит процесс сборки наличие чертежей ключевых деталей ворот.
- Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.
Подбираем материалы
Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.
При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.
Как утеплить распашные ворота
Если проигнорировать данный пункт, то из теплого гаража через металлические ворота уйдет большее количество тепла – не лучший вариант.
Поэтому сделайте утепление:
- Расположив на внутренней поверхности створок обрешетку из дерева. Утеплить можно стекловатой, пенополистиролом или минеральной ватой (см. Утепление ворот гаража: как сделать правильно). Главное, чтобы не оставалось каких-либо воздушных зазоров — заполняйте все промежутки тщательно.
- В данном случает хватит утеплителя слоем в 5 см. Сверху закройте обрешетку вагонкой или плитами для облицовки. Внутри можно повесить занавес из пластика или брезента.
- Также можно это делать и без деревянных реек. Для этого утеплитель просто наклеивается по плоскости и после этого зашивается отделочным материалом.
Требования к распашным гаражным воротам
Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.
Гаражные ворота проектируются достаточно широкими Источник svarka-sibir.ru Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.
Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.
Чертежи откатных ворот из профнастила
Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.
Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40 ). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например , 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:
Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.
Обшиваем ворота правильно
Здесь следует знать несколько важных моментов, для того, чтобы приварить ворота к гаражу правильно:
Обшивка створок листом
- Размер железного оцинкованного полотна должен соответствовать размеру створок. Не забывайте, что левосторонняя створка идет на профиль правой внахлест (на 1-2 см).
- Лист приваривается снизу в нескольких местах (для крепления к каркасу).
- Обшивка правой стороны на 1-2 см обрезается, то есть становится левой – расстояние, на которое лист железа не доходит до конца профиля.
- Чтобы в процессе сварочных работ полотно «не ходило» по каркасу, его приваривают по центру и по каждым углам гаражной конструкции. В конце данные точки обрезают, иначе один из уголков полотна может выгнуться наружу, тогда, скорее всего, понадобится кувалда, чтобы исправить это.
Что представляют собой металлические распашные ворота?
Наиболее простыми в создании своими руками являются распашные гаражные ворота. Они могут быть подъемными, ведь в таком случае практически ни чем не будет отличаться процесс оборудования и монтажа.
Более сложным из вариантов по праву можно назвать откатную разновидность. В этом случае готовую конструкцию лучше приобретать в магазине в разобранном виде, а потом самостоятельно на участке собирать.
Сделать это будет несложно, ведь прилагается инструкция и схема
Проводя внутренние работы по отделке гаража, важно учитывать разновидность ворот, которые у вас стоят
Схема распашных гаражных ворот
Начальный этап – обрамление проема
На данном этапе важно правильно отрезать и сварить уголки в единую конструкцию – раму, которая будет опорой для открывающихся наружу створок. Работы по обрамлению начинаются с порога гаража и ведутся в следующем порядке:
- Отрезать 2 уголка по ширине проема и уложить их вдоль порога с обеих сторон. Сварить их со стальными полосами (связями).
- Отрезать своими руками еще 4 боковых уголка, чья длина равна высоте проема плюс 2 ширины их полок. Получившиеся стойки нужно подрезать с обоих концов таким образом, чтобы они четко состыковались с уголками порога.
- Стойки приложить к боковым торцам стен и соединить вместе с помощью связей. Последние надо обязательно расположить напротив мест приварки шарниров.
- Сварить обрамление порога и стен между собой.
- Повторить действие, описанное в п. 1, только установить уголки на верхний торец стены. Приварить их к боковым стойкам.
Во время производства работ надо следить, чтобы элементы обрамления как можно плотнее прилегали к стенам. Стальные полосы связей нужно укладывать между полками уголков и стеной, а потом приваривать.
Первая стадия — изготовление обрамления
Необходимые материалы и инструменты
Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.
Материалы
Профильная труба готова к использованию
- Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
- Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
- Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
- Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
- Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
- Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
- Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
- Замок сувальдный.
- Засовы гаражные: вертикальный и горизонтальный.
- Грунт по металлу.
- Растворитель №646.
- Краска.
- Мел.
- Изолента.
- Наждачная бумага крупной и средней зернистости.
Инструменты
- Сварочный аппарат.
- Электроды.
- Кувалда, молотки.
- Болгарка, диски по металлу.
- Дрель, свёрла.
- Перфоратор.
- Набор отвёрток.
- Болты с гайками, саморезы.
- Струбцины.
- Уровень (желательно лазерный).
- Рулетка или дальномер.
При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.
Приспособления
Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.
Какие нужны материалы?
Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:
- Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
- Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
- Сталь толщиной 2 мм, чтобы заглушить торцы;
- Для фиксаторов используются трубы и арматура;
- Петли (шариковые), сечение 20 мм;
- Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
- Для перемычки нужен уголок 40х40 мм;
- И сам профнастил.
Как сварить забор своими руками
Перед изготовлением необходимо установить столбы, чтобы получить точные размеры для сварки рамы. Их делают из металлической или асбоцементной трубы, кирпича, бетона, дерева. Работу лучше выполнять вдвоем, чтобы удобно было фиксировать стойки без перекосов.
Установка опорных столбов в бетон
Пошаговое руководство по монтажу:
- выкапывают ямку глубиной 70 – 100 см (зависит от тяжести створок);
- на дно насыпают слой песка, затем, щебня, 10 и 15 см, соответственно;
- подсыпку утрамбовывают и проливают водой;
- ставят опору, регулируют ее по вертикали, используя уровень или отвес;
- фиксируют в земле распорками;
- готовят бетон, для этого смешивают цемент, песок, щебень, последний материал можно заменить отсевом, шлаком, керамзитом или мелко битым кирпичом;
- бетонируют отверстие в земле вокруг столба.
Требуемые инструменты, приспособления и материалы
Для выставления стоек и навески ворот берут строительный уровень или лазерный, рулетку, керн и карандаш.
Другие необходимые инструменты:
- электрический сварочный аппарат, к нему нужны расходные комплектующие;
- дрель, шуруповерт, отвертка с крестовым наконечником;
- болгарка с диском для зачистки и выравнивания сварных швов;
- плоскогубцы, молоток, щетка по металлу, крупный наждак;
- лопата штыковая, топор, лом для выемки земли;
- бетономешалка или металлическое корыто для приготовления бетона, лопата совковая;
- инструмент для покраски (валик с кистью или краскопульт).
Для рамы применяют профтрубу необходимой формы и сечения, рассчитывают отрезки для ребер жесткости. Материал заполнения приобретают так, чтобы на поверхности створок было меньше соединительных швов. Покупают готовые петли, лучше с оцинкованным слоем, замки выбирают механические, электрические или электронные.
Последовательность выполнения работ
Распил профильной трубы болгаркой по металлу Трубы режут на куски требуемого размера в соответствии с чертежом. Учитывают, что угловые стыки сваривают под 45°, а для т-образных соединений профиль режут под прямым углом.
Поэтапное изготовление:
- подготовленные детали очищают от ржавчины с помощью наждачной бумаги и металлической щетки;
- сварку рам ведут в горизонтальном положении на ровной земле, или выставляют козлы, столы по уровню;
- вначале сваривают каркас, затем выставляют поперечины, диагональные или угловые подкосы;
- сбивают окалину со сварных швов, болгаркой зачищают до ровности, грунтуют, окрашивают;
- вставляют и крепят обшивку створок;
- петли крепят в необходимых местах, навешивают полотна;
- приваривают замки, засовы;
- закрывают торцевые отверстия труб заглушками, заваривают или заделывают герметиком.
Выбор электродов и труб
Чтобы собрать ворота из профтрубы своими руками нужно понимать, на что обращать внимание при выборе, скорее всего, её можно будет выбрать в этом же месте. Трубу нужно брать толщиной не менее 2-х мм, можно толще, они обеспечат ещё большую устойчивость и надёжность, но нужно учитывать то, что чем толще труба, тем тяжелее её прожечь при сварке
Рекомендуемая длина труб 10 метров 60х60. При высоте калитки в 1.7-2 метра они станут опорой для створок. А длина трубы 40х20, напрямую зависит от ширины и высоты калитки. Для ворот со стандартным проемом в 3 метра, понадобится 17 м. профиля и для калитки с шириной 1 метр — 7 метров.
Электроды подбираются, отталкиваясь от толщины профиля. Хорошо себя проявляют электроды АНО-21. Если они пролежали долго, их нужно выдержать в духовке 1 час при температуре 350 градусов. При наличии специального опыта, вполне приемлемо использование электродов с большей толщиной до 3 мм.
Помимо этого, усиленная плавка кромок профиля образуется из-за щелей, которые находятся на стыке между краями находящихся рядом заготовок. Дабы соединяемые трубы прилегали плотно одна к одной, нужно тщательно подойти к точности разметки в процессе проектирования. Когда размечается место для будущих разрезов трубы, линии рисуются на всех гранях, чтобы при работе шлифовальной машинкой вести диск строго по ним. Чем тоньше круг, тем более точной будет резка.
Створки
Теперь можно приступить к сборке рамы под створки. Её проектируют таким образом, чтобы она была на немного меньше чем ведущий каркас и свободно помещаться в проем. После готовую конструкцию обшивают листовым металлом. Материал створок должен быть немного виден вверху и внизу основной рамы. Теперь можно приступать к привариванию петель, после чего можно устанавливать сами ворота.
Установку ворот стоит проводить с максимальной точностью, с учётом всех правил. К стене они крепятся с помощью арматуры. Она заранее вбивается в их поверхность. Если ворота надёжно установлены и проверены на способность выполнять свои функции, пора приступить к установке замков и запоров, когда все эти действия выполнены, сварка гаражных ворот завершена. Часто делают так, чтобы была возможность закрыть одну из створок с внутренней стороны. В будущем это, несомненно, пригодится.

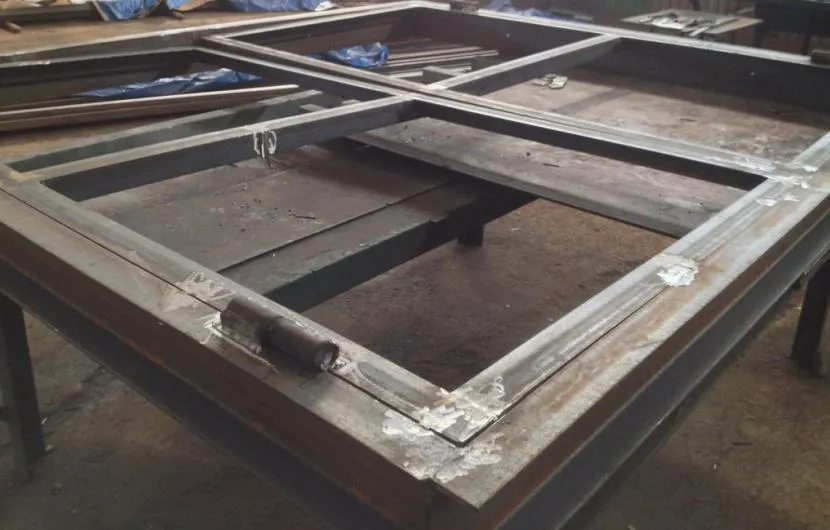

Соединение рам створок
Чтобы сварить каркасы створок более качественно, лучше это сделать, используя горизонтальную и плоскую поверхность. Если есть специальный сварочный стол, лучше использовать его. Торцы труб отрезаются от внешнего контура каркаса под углом 45 градусов. Перед свариванием рамы, нужно сложить трубы в прямоугольник на столе или на ровной поверхности, измерить правильные углы и проверить ровность диагоналей. Сначала нужно сделать прихватки, а потом ещё раз провести замеры. Если замечены неровности, их поправляют с помощью легких постукиваний молотком, а затем уже происходил полное соединение.
Если электроды 2-х миллиметровые, работа осуществляется при 50-60 амперах. Электрод ведут в свою сторону, отклоняясь от вертикального положения на 10-15 градусов. Стержень нужно держать на расстоянии нескольких миллиметров от металла в зависимости от требуемой глубины шва. После выполнения работ, нужно убрать окалины и проработать участки шлифовальной машинкой.
Чтобы сделать конструкцию более надёжной, нужно несколько перекладин по центру рамы. Их длина на 40 мм должна быть меньше ширины калитки. Если спроектирован каркас с диагональными стыками, трубы нужно порезать под прямым углом. Стойки должны по высоте быть одинаковыми с воротами. Верх и низ профиля, его торцы, отводятся соединением металлических оголовков. Теперь можно приступать к установке навесов, столбов и другим этапам монтажа.
Защита от взлома
Даже наличие хорошего и дорогостоящего замка не является гарантией безопасности для вашего автомобиля и вряд ли сможет полностью защитить от грабителей. Ведь не составит труда снять петли или срезать их болгаркой. Именно так и поступали в лихие 90-е. Но выход все же есть.
| Первый вариант | Приварите к каркасу (изнутри) в районе петель отрезок уголка. Получается в итоге так:
|
| Второй вариант | Установка замка-паука с наличием штырей, прочно входящих в пол, стены и потолок гаража.
|
