Что нужно знать о бетонировании столбов для забора

Выбор технологии установки

Характеристики грунта — основной критерий, которым необходимо руководствоваться при выборе технологии монтажа столбов. Качественная установка опор возможна при проведении геологических исследований участка на предмет глубины замерзания и залегания подземных вод.

Не рекомендуется бетонировать столбы, если на территории пучинистый грунт. В противном случае их может «вывести» весной. Объем замерзшей земли увеличивается из-за находящейся в ней воды. Этот процесс называется пучением грунта. Весенняя оттепель приводит к тому, что земля оттаивает, и вода из нее вновь превращается в жидкость, а грунт проседает. Оттаивание почвы происходит неравномерно — быстрее с южной стороны, поэтому и столбы проседают неравномерно. Вдобавок талая вода омывает бетонное основание и приводит к его разрушению.

На твердых грунтах столбы лучше забивать, а вот для песчаных или песчано-глинистых почв рекомендуется бетонирование. Забивка позиционируется как быстрый способ установки основы, поэтому ее целесообразно применять для временных ограждений.

Подготовка материалов и инструмента

Подготовительные работы для установки заборов в снежное время года отличаются от аналогичного процесса летом тем, что появляется необходимость очистить территорию от снега. Все остальные этапы остаются без изменений. Для установки заборов понадобятся следующие инструменты и материалы:

• бур (лучше всего мощный, электрический);
• лом;
• мелкий и средний гравий;
• щебень или камень;
• металлические стержни или деревянные колышки;
• шпагат или строительный шнур;
• уровень;
• рулетка;
• сварочный аппарат или крепежные болты и ключ.

Разметка территории и бурение

Для начала необходимо расчистить место, где будет устанавливаться забор от снега. Далее там, где будет установлена первая опора и крайняя, или планируется поворот заграждения, забивают металлические стержни или деревянные колышки. Шпагат или строительный шнур фиксируется на первом колышке и протягивается к последнему, размечая участок.

Шнур для разметки территории

При помощи рулетки отмеряют и размечают расположение промежуточных опор (оптимальное расстояние между опорными столбами равняется двум с половиной метрам). После этого можно начинать бурение ям в отмеченных местах. Глубина скважин должна быть не меньше полутора метров, ширина же зависит от сечения столбов. Минимальный диаметр таких скважин должен составлять 30 сантиметров.

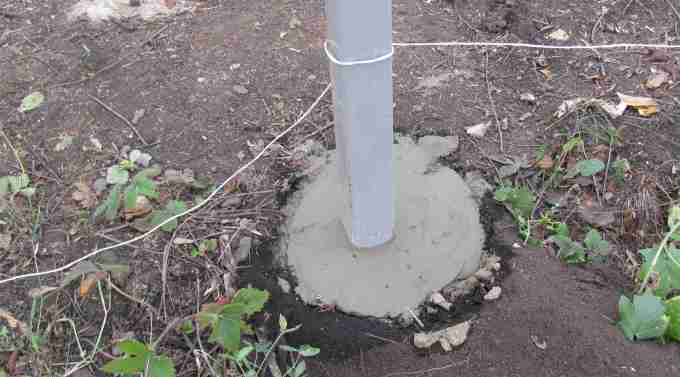

В любом случае, после погружения опоры в готовое отверстие, вокруг столба должно оставаться место для засыпания и трамбовки бута (примерно 5-10 сантиметров). Чем больше сечение столба – тем больше свободного пространства должно оставаться в скважине

Материал для опор и заборных секций можно выбирать совершенно любой, но важно знать, что деревянные сваи устанавливать зимой намного сложнее

Бурение скважин под опоры

Забутовка опорных конструкций

После завершения всех подготовительных работ, приступают непосредственно к процессу забутовки несущих столбиков. В каждую скважину насыпают небольшой слой бута – смеси мелкого и среднего гравия, щебня или камня. Тщательно утрамбовывают и устанавливают столб забора (строго вертикально), далее порциями насыпают смесь и также плотно трамбуют, удерживая столбик от перекоса. Можно воспользоваться отвесом или строительным уровнем.

Общая высота всех столбов должна строго контролироваться и быть одинаковой – от этого зависит срок службы и внешний вид заграждения. При правильном выполнении забутовки, опорные конструкции приобретают отличную несущую способность и хорошо переносят оттаивание и замерзание почвы. После установки все опоры желательно закрыть специальными защитными колпаками, чтобы предотвратить попадание влаги внутрь опор.

Схема забутовки столбиков

Монтирование секций ограждения

На установленные несущие конструкции крепятся по две горизонтальные перемычки (обычно используются металлические профильные трубы). Если высота планируемой изгороди выше двух метров, то целесообразно будет добавить третью горизонтальную лагу, для большей устойчивости забора.

Если в качестве опорных столбиков использованы металлические трубы, то горизонтальные перемычки крепятся к ним сваркой. Если же опоры — из бетона, и на них есть подготовленные крепления, то в таком случае секции монтируются к забору при их помощи. В последнюю очередь устанавливаются ворота и калитка. По окончании всех монтажных работ, верх опорных конструкций закрывают специальными заглушками. Это не только защитит столбы от лишней влаги, но и придаст завершенный вид всему заграждению.

Устройство кирпичных столбов

Перед тем как начать непосредственное возведение столбиков нужно выполнить заливку фундамента. Самым лучшим вариантом является ленточное основание. Для его обустройства рекомендуется подготовить траншею, уложив туда битый кирпич, бут, сверху залив бетонным раствором. Основание может выполнятся только под столбом ее лучше сделать немного больше чем будет сама опора. Наземную часть рекомендуется сделать соответствующего размера, как столбик

Важно забетонировать предварительно арматуру, как вариант используется профилированная труба, она должна переходить с фундамента непосредственно к столбу

Когда бетонное основание готово, полностью застыло стоит начинать кладку кирпича. Поверхность основание стоит покрасить жидким битумом либо использовать слой рубероида. Кирпич выкладывается вокруг металлического каркаса

Важно контролировать горизонтальность каждого ряда. После сооружения конструкции ее внутренняя пустота заливается бетонным раствором

Для получение надежного результата необходим опыт кладки кирпича. Не имея его, выполнение работы рекомендуется доверить опытным специалистам. Предварительно рекомендуется ознакомиться с их работами.

Обрабатываем нижнюю часть каждого столбов для забора

Чтобы добавить еще больше защиты каждому столбу забора (помимо дренажа и того факта, что он уже обработан грунтовкой), можно покрыть основание столба битумной мастикой, которая будет находиться под землей

Разместите столбы в отверстиях и зафиксируйте их на месте

Для этого вам понадобятся колья, которые вы использовали ранее, и некоторые дополнительные рейки.

Прикрутите кусок рейки к передней части стойки, а другой — к лицевой стороне в сторону, чтобы они находились под углом 90 ° друг к другу.

Начиная с первого углового столба, вставьте столб в отверстие и уложите его примерно на 3 см. в щебень. И зафиксируйте рейками. Убедитесь, что столб находится в строго в вертикальном положении.

Столбы выровнены с помощью рейки и кольев

Колья и рейки закреплены на месте и фиксируют столбы  ровно, пока бетон не затвердеет

Затем, используйте  уровень, и добейтесь строго вертикального уровня столба, а затем прикрутите конец каждой рейки к каждому колышку.

Уплотните щебень в основании. Это поможет удержать столб, а также гарантирует, что он не будет опускается. Это будет удерживать столб, пока вы будете заполнять его бетоном и до тех пор, пока он не затвердеет.

Затем повторите описанные выше шаги для противоположного углового столба, например, последнего столба, как только он будет установлен, привяжите веревку между двумя крайними столбами. Это обеспечит вам прямую линию, чтобы вы могли следить за оставшимися столбами.

Затем повторяем все вышеизложенное для оставшихся столбов, убедившись, что они расположены по прямой линии.

Частичное бетонирование

Этот способ в основном применяется для столбов, на которые вешаются калитки или ворота. В этом случае, после того как была произведена установка опоры, операция заливки бетоном происходит только частично. В результате опора получает высокую устойчивость и надежность.

Пример опалубки для частичного бетонирования заборного столба

Технология частичного бетонирования

• Бурится лунка под опору. Для этого можно использовать бур, диаметр которого берется меньшим, чем диаметр столба;
• Труба забивается кувалдой;
• Внутренность столба и все вокруг заливается бетоном.

Преимущества

Высокая надежность, так как такая опора может выдержать любые атмосферные воздействия. Она не перекосится в сильные морозы, выдержит порывы ветра и сильные дожди.

Недостатки

Когда монтаж был сделан на очень тяжелом грунте, столбы могут покоситься. Плотный грунт недостаточно впитывает воду, поэтому после зимы, вертикальность подпор может быть потеряна.

Для использования частичного бетонирования необходимо изучить особенности почвы приусадебного участка.

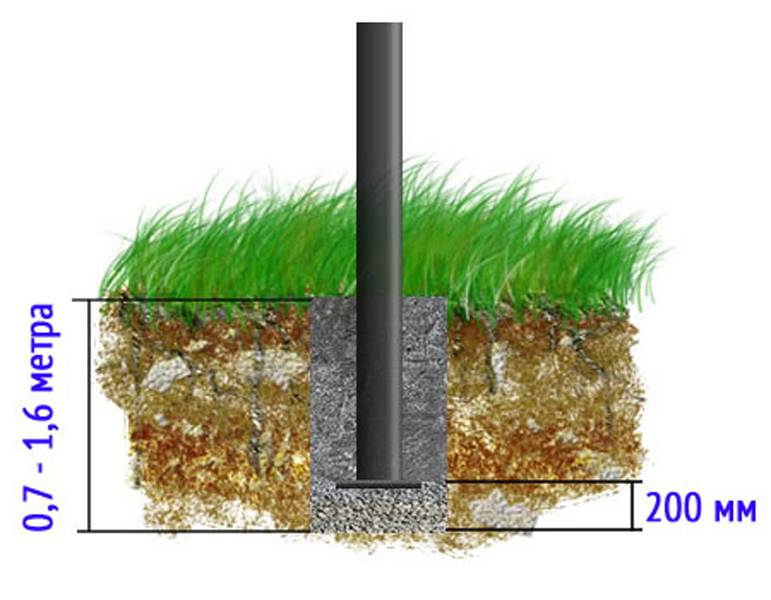

Столбы для забора на какую глубину закапывать?

Есть разные рекомендации по размеру подземной части. Для слабых грунтов и сплошных пролетов с высокой парусностью обычно советуют около 50% от высоты надземной части. Для пучинистых грунтов, способных «выдавливать» из себя опоры, глубина установки столбов должна быть на 20-30 см ниже уровня промерзания. И в некоторых случаях эта величина может быть больше расчетной.

Для плотных грунтов можно ограничиться 1/3 высоты надземной части. У них часто даже не проводят бетонирование, ограничившись «забивкой» столба или забутовкой щебнем. Для рыхлого грунта проводят полное или частичное бетонирование основания столба, увеличивая его несущие способности. В большинстве случаев при высоте забора 1.5-2 м оказывается достаточной глубина подземной части 60-80 см.

Для сплошного забора существует методика расчета заглубления столбчатого фундамента, в которой учитывают ветровую нагрузку. Расчет последней характеристики нормирован СНиП, но для забора ее можно приблизительно оценить самому по формуле из курса школьной физики — квадрат скорости, деленный на ускорение свободного падения и умноженный на коэффициент 0.61 учитывающий плотность воздуха.

При максимальной скорости ветра 30 м/с давление на 1 кв. м будет 56 кг. Это давление умножают на площадь пролета забора, постоянный аэродинамический коэффициент 0.8 (это для наветренной стороны, а для подветренной он равен 0.6, но берут максимальный) и определяют крутящий момент. Делят его на момент сопротивления, принятый за константу — 225, и получают глубину столба, способную компенсировать ветровую нагрузку.

Такой расчет позволяет вычислить не только глубину подземной части столба забора, но методом подбора также оптимизировать ширину пролета, приняв за константу высоту забора.

Монтаж асбестоцементных столбов

Покупать материал рекомендуется у проверенных поставщиков. Чаще сегодня встречаются изделия диаметром около 12 сантиметров. Назвать подобную опору прочной достаточно сложно, использовать столбы из асбестоцемента лучше только для сооружение легких конструкций. Выполнив монтаж правильно, то срок службы может составить несколько десятилетий.

Для начала стоит пробурить скважины. При высоте столба более двух метров, ямку необходимо делать около 80 сантиметров

Важно ямку внизу сделать расширенной, пространство впоследствии залито бетоном

Внутрь трубы асбестоцементной рекомендуется разместить металлический прут. Его рекомендуется обязательно забетонировать

Крепить ограждение к трубе нужно очень осторожно, поскольку материал достаточно хрупкий

Разметочная операция

Прежде чем начать бетонирование территории под забор, своими руками необходимо сделать разметку будущего забора.

Шаг между столбами нужно делать в пределах 2,5 метра. Это связано с тем, что при сплошном заборе может возникнуть парусность, которая снизит надежность ограждения. Поэтому необходимо шаг установки столбов выдерживать в этом пределе.

Чертеж расположения заборных столбов

Для рытья ямы своими руками пригодится обычная штыковая лопата. Намного производительней будет применение специального бура. Он поможет выдержать вертикальность. Удаление грунта из ямы станет намного проще.

Дно вырытой на определенную глубину лунки, тщательно утрамбовывается. Затем засыпается 15 см слой песка. Выполняется изоляция стен, для чего применяют рулонный рубероид, который сворачивается трубочкой, а затем вставляется в готовую яму и тщательно расправляется по стенкам.

Расчёт основных параметров для установки своими руками

Чтобы посчитать количество закупаемых материалов, необходимо определить параметры забора — общую длину, высоту, частоту установки опор и так далее. Алгоритм расчёта следующий:

1. Измерьте общую длину ограждения с помощью рулетки. Высоту изгороди определяйте из соображений безопасности и на основании личных пожеланий. Как показывает практика, строить сплошной забор высотой более 2,5 м экономически нецелесообразно. Оптимальная высота, позволяющая экономить материалы, — 2 м (шестиметровая труба делится на 3 части).
2. Определите высоту столбов. Принцип такой: для создания надёжного опорного рычага в грунте стойка должна быть погружена в землю не менее, чем на 1/3. Если планируется построить 2-метровое ограждение, то минимум 1 м опоры должен находиться в земле, тогда её полная длина составит 3 м.
3. Посчитайте число столбиков в зависимости от интервала их установки.

Ограждения высотой больше 2,5 м лучше делать из сетки

Важно правильно подобрать шаг установки опор, зависящий от площади и парусности ограждения. Расстояние между столбами должно лежать в пределах от 2 до 3 м

Меньший интервал принимать нецелесообразно с точки зрения экономии, а больший резко снижает надёжность сооружения. Точный подбор производится в индивидуальном порядке.

Сплошная изгородь с оптимальным расстоянием между столбиками 2,5 м

Пример расчёта для длины ограждаемого участка 13,4 м при высоте забора 1,5 м:

1. Если разбить это расстояние на 4 секции, то шаг столбов выйдет 3,23 м. При такой длине пролёта забор можно строить из кирпича или сетки-рабицы на металлических столбах. Профлист или другой сплошной материал ставить крайне нежелательно, стойки расшатает ветром.
2. Разбивка на 5 секций даст оптимальный интервал — 2,56 м. Это подходящий вариант для большинства заборов, как деревянных, так и металлических.
3. Если поделить расстояние на 6 пролётов, то длина каждого получится 2,12 м. Надёжность такого забора будет на высоте, хотя вырастет стоимость строительства. Но здесь можно сэкономить на сечении столбов и взять меньший типоразмер по сортаменту.

Пример разбивки на 4 пролёта

Пример разбивки на 5 пролётов

Если выбрать оптимальный шаг 2,5 м, то на возведение ограждения потребуется 6 опор, выступающих над уровнем земли на 1,5 м. По расчёту полная длина стойки вместе с подземной частью равна 1,5 / 2 х 3 = 2,25 м, с запасом — 2,5 м. Итого потребуется 2,5 х 6 = 15 м трубы или швеллера.

Разбивка на 6 пролётов

Приготовление бетонного раствора

Заливка фундамента под ограждение производится с использованием бетонных растворов, позволяющих компенсировать температурные перепады, обеспечивающих устойчивость ограждающей конструкции независимо от особенностей почвы и уровня грунтовых вод.

Основание забора по большому счету является обычным ленточным фундаментом, выполненным в различных формах

До начала приготовления раствора необходимо определить потребность в бетоне для ленточной основы. Для этого следует перемножить длину, ширину и высоту ленточной основы. Полученная кубатура соответствует объему бетона, который необходимо подготовить для заливки в опалубку. Для приготовления бетонного раствора необходимо подготовить следующие ингредиенты:

1. Портландцемент марки М300-М400.
2. Мелкий карьерный или речной песок.
3. Щебень средней фракции, используемый в качестве заполнителя.
4. Воду, необходимую при смешивании компонентов.
5. Специальные добавки, если работы выполняются в зимнее время, при повышенной влажности или необходимо обеспечить ускоренное твердение.

Понадобится следующее оборудование и инструменты:

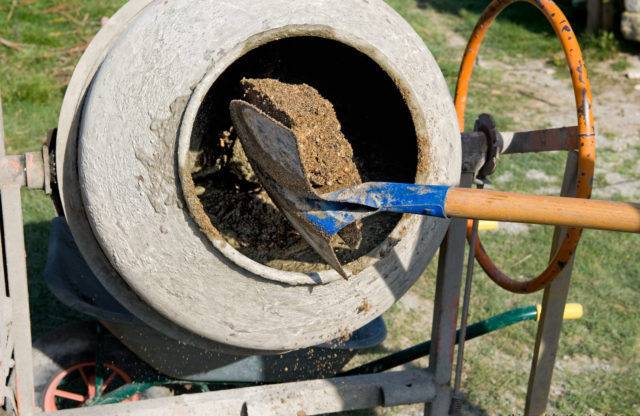

• электрический бетоносмеситель, необходимый для смешивания составляющих;
• сито для удаления из песка крупных примесей;
• лопаты для подачи компонентов на сито и в емкость бетономешалки;
• ведра, позволяющие подавать готовый бетон на участок заливки.

При отсутствии бетономешалки и выполнении незначительных объемов заливки, можно вместо смесителя использовать емкость соответствующего размера, вручную осуществляя размешивание составляющих раствора. При увеличенных объемах бетонирования целесообразно заказать миксер с готовым раствором.

Для заливки потребуется бетон марки B15 (M200) и выше, материал для опалубки (сбитые из доски в 25 миллиметров толщиной деревянные щиты или ламинированная фанера), материалы для опалубки, крупный песок и арматура

Для самостоятельного приготовления бетона марки М300 потребуется портландцемент, песок и щебень в соотношении 1:3:5. Введение воды в процессе смешивания осуществляется до достижения требуемой консистенции бетонного раствора. Увеличение марки применяемого цемента положительно влияет на увеличение прочностных характеристик основания.

Виды опор

Столбы из бетона бывают разными: как по форме, так и конструкции. По своим конструктивным особенностям они подразделяются на:

1. Цельные (монолитные). Обладают наибольшей прочностью, способны выдерживать большие нагрузки. Подходят для тяжелых ограждений.
2. Наборные или сборные столбы, представляющие собой полые декоративные элементы, нанизанные на металлическое основание и скрепленные с помощью бетона, залитого во внутреннюю полость.

Такие опоры отличаются большим разнообразием, а стоимость их установки несколько ниже, чем монолитных конструкций. При этом стоит учитывать, что цена может изменяться в зависимости от сложности оформления. Что касается прочности, то по этому параметру наборные опоры по понятным причинам уступают цельным.

В отдельную категорию можно выделить небольшие бетонные столбики с рельефными или узорчатыми украшениями. Такие опоры подойдут для заборов, которые предназначены больше для оформления участка, чем защиты.

Округлые столбы

Округлые изделия отличаются от других видов не только формой, но и способом отливки. Их можно залить раствором непосредственно во время монтажа опоры. Для этого в качестве опалубки используется металлическая труба нужного размера. Удобство этого способа заключается в одновременной заливке подземной и надземной частей столба без переноски и дополнительного монтажа. Арматурный каркас при этом устанавливается в подготовленную яму и заливается раствором до поверхности почвы.

На следующем этапе нужно создать скользящую опалубку. Трубу необходимо разрезать вдоль на 2 половинки, а затем к каждой приварить косынки со стяжными болтами. Чтобы конструкцию было легче разбирать, можно смазать все ее части машинным маслом. Для набора прочности раствору нужно 3-4 дня.

Опоры иных форм

Дополнительно по форме столбы для забора из бетона могут быть:

• треугольными;
• квадратными;
• многогранными.

Наиболее креативным решением считаются комбинированные ограждения, включающие опоры разных форм.

По методу крепления столбы забора зависят от типа устанавливаемой конструкции и могут быть:

• с закладными брусками из древесины;
• с продольными пазами;
• с металлическими петлями.

Соединение из пазов чаще всего применяется для монолитных ограждений. Деревянный брус используется только для монтажа секций из дерева. Металлические крепежи устанавливаются под кованые заборы или конструкции из поликарбоната или профнастила.

Факторы, влияющие на глубину монтажа стоек

Правильно определить глубину заложения опорных столбов ограждения – значит сохранить его целостность при неблагоприятных эксплуатационных условиях. При выполнении расчетов следует учесть следующие факторы:

Чтобы обеспечить лучшие эксплуатационные условия и прочность конструкции, заглубить заборные стойки необходимо ниже точки промерзания почвы.

Помимо определения величины заглубления стоек, не менее важно правильно закрепить их. В зависимости от эксплуатационных условий существует несколько способов

Сегодня мы будем говорить о том, как правильно бетонировать столбы.

Полное бетонирование опоры

Виды утрамбовки и полное бетонирование схема

Если конструкция забора массивная, то лучше применить полное бетонирование. На сегодняшний день это самый эффективный метод. Сам процесс установки подразделяется на следующие этапы:

1. Подготовка лунок. Они должны быть в диаметре от 15 до 25 см. Глубина зависит от длины столба подземной части.
2. Готовится основа (подушка) из слоя щебня.
3. Установка столбика в отверстие.
4. Заливание пространства лунок раствором бетона.

Для большего увеличения надежности опоры и чтобы избежать после зимы перекосов, почву вокруг основы перед заливкой раствора заменяют песком. Это особенно рационально на участках с близкими грунтовыми водами.

Здесь уместно рассмотреть еще один вопрос. Чем лучше бетонировать столбы для забора? Лучше применять цемент марки М400 и не ниже. Раствор готовят в следующей пропорции:

• 1 часть цемента;
• 3 части песка;
• 5 частей щебня.

Заливать лунку нужно частями, периодически уплотняя арматурой или металлическим стержнем. Опытные мастера рекомендуют использовать для большей надежности рубероид. После того, как произведена окончательная заливка раствора, столб нужно зафиксировать и оставить на 15-20 суток для полного высыхания.

Если конструкция забора имеет большой вес, устанавливается на тяжелых почвах, лучше всего сделать ленточный фундамент. В этом случае лунки опоры соединяются траншеей около 20 см шириной и 40 см глубиной, а внутрь кладут арматуру, для увеличения надежности. Такая технология позволяет обеспечить наибольший уровень прочности.

Исходя из того, сколько вы готовы потратить на установку забора, какая степень надежности требуется, следует решать, как бетонировать опорные столбы.Видео инструкция по бетонированию опорных столбов:

Расстояние между столбами

Большинство источников в качестве предельно допустимой величины расстояния между опорами указывают 2.5 или 3 метра.

Это очень приблизительно. В принципе эта характеристика зависит от ветровой нагрузки, веса конструкции (вместе с опорами) и несущих способностей грунта. Есть нормативные значения расчетного сопротивления грунта. Он самый высокий у крупнообломочного грунта и плотной твердой глины — 6 кг/см2, самый низкий у насыщенного водой мелкого песка — 2 кг/см2.

Расчет лучше проводить для одного пролета, предварительно задав какую-то длину исходя из особенностей участка и рельефа. Допустим — 2 м.

По высоте забора и весу материалов определяют суммарную нагрузку на одну опору (на нее давит по пол пролета с каждой стороны плюс вес опоры). Прибавляют ветровую нагрузку, умножают на коэффициент надежности 1.2 и делят на площадь столбчатого фундамента в кв.см. Полученная величина должна быть на 10% ниже нормативного расчетного сопротивления грунта.

Если это не так, то есть два пути — уменьшить расстояние между столбами или увеличить площадь столбчатого фундамента.

Во втором случае есть три варианта — выбрать трубу большего сечения, наварить «пятку» на столб или увеличить площадь бетонирования столба.

Затем еще раз надо пересчитать совокупную нагрузку с учетом увеличения веса столба или фундамента.

В крайнем случае, для очень слабых грунтов и сплошного забора (например, из профнастила) вместо обычных столбов можно использовать винтовые опоры.

Такие металлические столбы для забора существенно дороже обычных, но, если есть навыки сварочных работ (друг или сосед сварщик), то их несложно изготовить из обычной трубы и разрезанного кольца из листовой стали. По такому образцу:

Монтаж кирпичных опор

Тут все начинается с устройства ленточного фундамента: в траншею укладывается битый кирпич и бетонируется.

• На месте будущей опоры монтируется прочная арматура с несколькими металлическими прутьями, которые и станут каркасом. Могут использоваться широкие трубы.
• Верх фундамента закрывается гидроизоляционным материалом.
• Перед кладкой проверяется правильность разметок. Ровность первого ряда проверяется уровнем.
• Кирпичи выкладываются вокруг каркаса, а образовавшаяся полость заполняется бетоном.

Монтаж опор из кирпича требует навыка, потому редко выполняется без специалистов.

Требования к трубам для забора

Если вы не хотите через год-два тратить время и силы и средства на ремонт забора, то вам сразу следует побеспокоиться об устройстве столбов, обладающих достаточной прочностью и надежностью. Это должны быть такие опоры, которым будет под силу справиться с весом не только пролетов ограждения, но и с динамическими нагрузками.

Очень важно правильно рассчитать запас прочности, чтобы ограда вокруг дачного участка смогла выдержать действие ветра, снежных сугробов или животных. Выбираемые столбы для сооружения забора для дачи должны иметь такое исполнение, чтобы не ухудшать внешний вид самого забора

Поэтому, если они выглядят неуместно на фоне основной конструкции, то нужно поступить с ними таким образом, чтобы они были скрыты от окружающих.
