Как правильно приварить петли на ворота своими руками: видео с вариантами сварки

Уход за шарнирами

Шарниры, как и любой другой подвижный металлический элемент, используемый в условиях улицы, следует смазывать в период оттепели и сильных морозов. Прежде чем купить крепеж, убедитесь в том, что он имеет отверстия для смазки. Такое изделие прослужит дольше, чем аналогичное, но без специальных пазов.

Основной износ петель возникает из-за неравномерности, оказываемой на них нагрузки. В том случае, если крепежные изделия подобраны и приварены правильно, наличие регулярной смазки, конечно же, продлит срок их жизни. Однако при чрезмерной нагрузке и неверно подобранных шарнирах, даже регулярная смазка петель не сможет продлить сроки их работы.

Особое внимание следует обратить на истирание крепежей и возникновение на их поверхности коррозии. При возникновении первых признаков таких неисправностей, нужно начать ремонт

Систематические проверки состояния петель позволят в дальнейшем избежать повторения этих неприятностей.

Пошаговый ремонт шарниров:

Створку с ржавыми петлями нужно снять с петель. Все места с признаками коррозии следует очистить от ржавчины, следов грязи и старой смазки. Для этого удобно использовать «шкурку» с мелкой фракцией.
Ось поворота необходимо натереть шлифовальной пастой. Излишки ее легко удаляются растворителем.
Выполняется прочистка отверстий петель.
В последнюю очередь все элементы смазываются такими составами, как тавот или солидол.

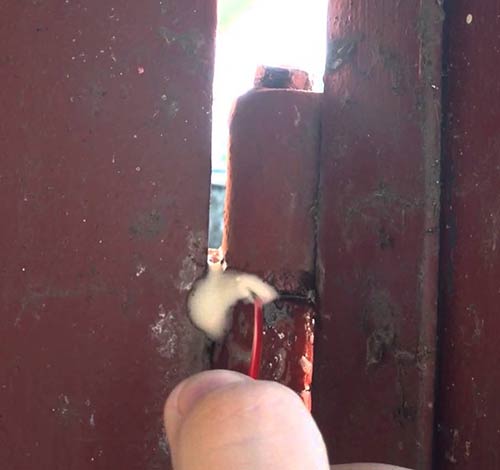

Смазка воротных шарниров специальным составом

Ремонт петель необходимо проводить в теплое время года, иначе они могут промерзнуть.

Сегодня мало какой гараж и ограда может обойтись без надежных соединений. Именно их правильная установка определяет, насколько долго они будут исправно функционировать. Речь идет о петлях для ворот, которые обеспечивают крепление ворот к раме и их открытие на нужный угол.

В этой статье будут рассмотрены основные виды металлических петель, особенности их монтажа на различные поверхности. Петли для ворот являются механизмом, состоящим из двух основных элементов, образующих шарнир. Он позволяет полотну ограждения легко вращаться относительно основы. Такие соединительные элементы способны обеспечить открытие в диапазоне от 90 – 180 о . В некоторых конструкциях предусмотрена возможность движения в обе стороны, а это сильно повышает функционал конструкции.

Необходимые инструменты и материалы

Перед тем как приварить петли на калитку, определяют их тип. Они бывают навесными, полушарнирными и шарнирными. Для тяжёлых ворот рекомендуется использовать большие шарнирные петли: имеющийся в них подшипник снижает трение внутри навеса, увеличивая его срок службы и облегчая открывание двери. Удобней всего работать с деталями круглого и шестигранного сечения, с навесами квадратного сечения работать сложнее.

Чем больше крепление, тем выше его несущая способность. Поэтому предварительно подбирают деталь с запасом прочности: слабые навесы будут деформироваться и разрушаться под нагрузкой. Но также требования к прочности петель выше у тех ворот, которыми пользуются чаще – правильно приварить массивные петли даже на небольшую калитку, если её постоянно открывают-закрывают. Материалом навесов выбирают только высокопрочные сплавы.

Для приварки петель по месту используют платики – металлические пластины, крепящиеся на верхнюю и нижнюю части навесов для обеспечения надёжности соединения. Высота одной пластины должна равняться высоте петли, ширина подбирается из условий монтажа.

Шарнирные петли продаются в строительных магазинах. Изделия заводской сборки поставляются с уже приваренными платиками. Впрочем, изготовить элемент по чертежу можно в условиях частной мастерской.

Определившись с будущими узлами, можно начинать подготовку к работе. Для этого потребуются следующие инструменты:

уровень;
рулетка;
молоток;
монтажные подкладки (доски, кирпичи, гайки с болтами);
шлифовальная машинка («болгарка»);
щётка по металлу;
смазка (солидол или литол);
сварочный аппарат;
сухие электроды диаметром не менее трёх мм;
средства индивидуальной защиты.

Стиральная машина Indesit IWUC 4105

Indesit IMUC 4105 — простая в управлении, надежная стиральная машина с фронтальной загрузкой, отстирывающая за 1 цикл не более 4 кг белья. Базовый набор программ позволяет позаботиться о любом виде тканей. Специальные режимы предусмотрены для спортивной одежды разной степени загрязнения и даже для спортивной обуви.

На что обратить внимание при покупке

Узкая стиральная машина в глубину занимает всего 33 см пространства. Ее удобно установить в помещении с дефицитом свободного места. Механическое управление многие потребители считают преимуществом. При помощи интуитивно понятных значков, цифр и надписей на русском языке выбирается подходящая программа. Запуск производится простым нажатием кнопки.

Система индикации подсказывает о стадии стирки и выбранных режимах. Модель не подходит хозяйкам, которые привыкли контролировать время и процесс при помощи яркого дисплея и подсказок на экране: здесь такой отсутствует.

Функциональные особенности:

AquaStop. Система от протечек интегрирована только в части корпуса;
Функция Eco Time. Позволяет сэкономить до 40 % электроэнергии, а также воду и время стирки. Актуально для партии белья массой менее 3 кг;
Защита от дисбаланса. Способствует лучшему расправлению белья в барабане до отжима. Снижает вибрацию и шум. Если большое количество белья связалось в комок (постельное белье) и не удается достичь баланса, то отжим автоматически производится на меньшем числе оборотов;
Эффективность стирки класса А. Машина отлично отстирывает загрязнения и пятна различной природы.

Характеристики Indesit IWUC 4105

Общие
Тип	стиральная машина
Установка	отдельно стоящая, съемная крышка для встраивания
Тип загрузки	фронтальная
Максимальная загрузка	4 килограмма
Сушка	нет
Управление	электронное (интеллектуальное)
Габариты (ШxГxВ)	60x33x85 см
Цвет	белый
Классы эффективности и энергопотребления
Энергопотребление	A
Эффективность стирки	A
Эффективность отжима	C
Отжим
Скорость вращения при отжиме	до 1000 об/мин
Выбор скорости	есть
Безопасность
Защита от протечек воды	частичная (корпус)
Контроль дисбаланса	есть
Контроль за уровнем пены	есть
Программы
Количество программ	16
Программа для шерсти	есть
Программа для шелка	есть
Специальные программы	стирка: деликатных тканей, предотвращение сминания, джинсов, спортивной одежды, верхней одежды, супер-полоскание, быстрая, предварительная, программа удаления пятен
Другие функции и особенности
Таймер отсрочки начала	есть (до 12 ч)
Материал бака	пластик
Дополнительные возможности	выбор температуры

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

металлическая рулетка;
уровень;
молоток;
аппарат для сварки;
шлифовальная машинка;
специальная маска;
перчатки для сварочных работ.

Правила:

При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.
После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
Запрещено сваривать сосуды, находящиеся под давлением.
На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

Поднятие ворот

Важно поставить их ровно и вертикально.
Проверка правильности расположения с помощью отвеса.
Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки.
Приваривание петель к основе конструкции и стойкам.
Зачистка швов

Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
Фиксирование перемычек. Удобно использовать для этого угольники.
Расположение перемычек так, чтобы было разделение полотна в трех местах.
Приваривание петель к перемычкам.
Прикрепление профнастила на петли. Это завершающий этап работы.

Основные виды гаражных петель

На рынке стройматериалов представлено большое разнообразие петель для распашных створок. Каждая разновидность обладает индивидуальными параметрами и преимуществами использования. В первую очередь при выборе необходимо выбрать вариант установки. Существуют следующие способы монтажа:

сварка — петли фиксируются на полотне и каркасе ворот;
монтаж с помощью болтов — используется при работе с древесным материалом;
крепление саморезами — подходит для конструкций, произведенных из профилированного листа.

По размещению фиксаторы подразделяются на скрытые и внутренние. Их главные различия заключаются в способе установки и декоративных характеристиках. Большое значение при выборе гаражных петель имеет вес ворот. Некорректный расчет предполагаемой нагрузки провоцирует перекос полотна и сложности с открытием. Для плотной листовой стали с большой массой рекомендуется приобретать усиленные фиксаторы.

С опорным подшипником

Петли, оснащенные опорным подшипником, являются базовой разновидностью из категории фиксаторов цилиндрического типа. Опорный подшипник и шарнирное соединение надежно защищены от внешнего воздействия основным корпусом, выполненным из металлических сплавов.

Модели с опорным подшипником предназначаются для легких распашных конструкций. Предельно допускаемая нагрузка составляет 100 кг. К створкам и раме фиксаторы с опорными подшипниками крепятся при помощи сварочного аппарата.

Цилиндрические с дополнительным усилением

Усиленные фиксаторы оснащаются дополнительными пластинами, что способствует распределению нагрузки на большую поверхность створок либо столба. Рекомендуется использовать петли цилиндрического типа с улучшенными пластинами для тонкопрофильных конструкций. Фиксация деталей к створкам распашных ворот и раме выполняется сваркой либо винтовым соединением.

В зависимости от стороны расположения цилиндрические усиленные петли подразделяются на правые и левые. Диаметр элемента составляет 50 мм. Максимальная совокупная нагрузка достигает 600 кг.

Сквозные

При отсутствии возможности закрепить петли путем сварки либо привинчивания к каркасу используется сквозная разновидность. Для установки в каркасе ворот просверливаются по всей длине монтажные колонны, в которые продевается часть фиксатора. Для окончательного закрепления используются гайки соответствующего размера. Сквозные фиксаторы благодаря особой схеме крепления выдерживают нагрузку до 200 кг.

Трехсекционные накладные

Для массивных распашных ворот необходимо увеличивать количество фиксаторов и выбирать разновидность, обладающую повышенной износоустойчивостью. Оптимальным вариантом являются трехсекционные модели, способные выдерживать нагрузку тяжелой конструкции. Главными достоинствами накладных трехсекционных петель являются:

плавное скольжение при открытии и закрытии ворот;
отсутствие скрипа;
надежная защита от взлома;
препятствование перекосу и провисанию створок.

Петли стрелы

Гаражные петли стрелы подходят для крепления крупногабаритных распашных полотен, калиток и тонкопрофильных конструкций. Основной отличительной чертой является увеличенная площадь фиксатора, за счет чего он обеспечивает дополнительную прочность и предотвращает перекосы.

В местах соединения петли стрелы способны выдерживать повышенное напряжение. Этому способствует равномерное распределение по всей длине створки. Диапазон габаритов фиксаторов варьируется в пределах до 700 мм, что дает возможность найти оптимальный вариант для любой конструкции ворот. Для производства фиксирующих деталей используется прочная листовая сталь, обеспечивающая длительный срок службы.

Накладные

Несмотря на простоту монтажа, накладные разновидности петель отличаются высокой надежностью. Для производства фиксаторов используются прочные материалы, включая сплавы стали, латунь и нержавейку, что значительно увеличивает вариативность их использования. Внутри корпуса размещается 2-4 шариковых подшипника, необходимых для плавного открытия ворот.

Для фиксации накладных петель на каркасе необходимо разметить их точное расположение и закрепить при помощи саморезов. Фиксаторы входят в категорию универсальных и не подразделяются на лево- и правосторонние. Если после монтажа возникает необходимость снять полотно с шарниров, потребуется выкрутить саморезы.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика; измерительный инструмент: линейка, рулетка, строительный уровень; смазка для петель – солидол или аналогичный ему по свойствам состав; болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Установка ворот

Перед тем как приваривать подготовленные петли, необходимо в проем установить ворота. Сделать это надо так, как они должны стоять на постоянной основе. Для установки используется длинный строительный уровень или отвес.

Ворота выравниваются во всех плоскостях: вертикально, горизонтально. Только, несколько раз удостоверившись в их правильном расположении, можно переходить к следующему этапу.

Приваривание петель

Этот процесс только на первый взгляд кажется сложным, немного потренировавшись все можно сделать самостоятельно.

Делается это следующим образом:

Петля смазывается автомобильной смазкой (солидол, литол и т.п.), это способствует их плавной и легкой работе после установки.
Подготавливаются тонкие подкладки толщиной до 5 мм., в основном это требуется для точеных петель.
Производится разметка – петли должны располагаться на расстоянии 30 см от верха и низа.
Петли привариваются, в нескольких местах, сначала к створкам, а затем к столбам. После проверки на закрытие — открытие, сварка продолжается до формирования цельного ровного шва.
После остывания швов, их необходимо обработать шлифмашинкой и обработать грунтовкой или покрасить.

Эта технология используется практическими всеми мастерами по установке дверей.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

Металлические дверные петли;
Пластинки/платики;
Сварочный аппарат;
Электроды;
Слесарный молоток;
Сварочная маска, рукавицы и спецодежда;
Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Особенности каплевидной модели

Каплевидные петли – это сочетание классического удобства фурнитуры и ее практичности в установке. Эта версия навесов считается современной и практичной. Само по себе изобретение имеет форму цилиндра, но для удобства эксплуатации при производстве ему придают каплеобразную форму.

Производятся из металла, а особая форма позволяет выполнить удобную установку с помощью сварочного аппарата. Шов получается максимально ровным и прочным. Благодаря этому полотно держится надежно, даже если нагрузка на его раму высокая. Наличие шарикоподшипника, который находится между приваренными шарнирами, обеспечивает плавность и мягкость движения створок.

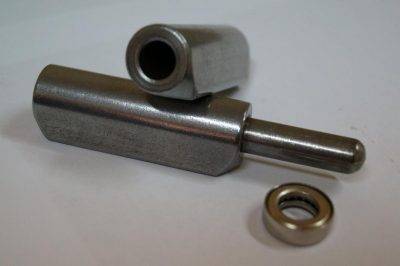

Модель петли, оснащенная роликоподшипником

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм; предварительно делается разметка с учетом того, что петли должны находиться на одной оси; часть петлевой группы со штифтом располагается снизу, его направление – вверху; сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли; после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения; окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры

Коротко о главном

Есть 6 видов петель, которые отличаются по виду крепежа и максимально допустимому весу, а также разделением на определенные нужды. Например, механизм в форме стрелы или цилиндра можно использовать для калиток. А сквозные или скрытые для ворот.

Также их различают по форме, каждая из которой тоже имеет разные свойства. При приобретении механизмов необходимо узнавать, выдержит ли он определенный вес.

Крепятся они двумя способами: сваркой и на саморезы. Оба способа легкие, если уметь пользоваться инструментами.

Также необходимо тщательно следить, чтобы петли не испортились, иначе они не прослужат долго.
