Собираем металлический стеллаж своими руками — пошаговое руководство для чайников

Как сварить стеллаж из уголков с настилом из фанеры: этапы работ

Работы проводят на свободном пространстве:

• На стойках отмечают места расположения полок.
• Сначала изготавливают боковые рамки, затем их выставляют в вертикальном положении и прихватывают продольные уголки – два внизу и два вверху. Для проведения этих мероприятий понадобятся помощники. Сначала проверяют диагонали с одной стороны, укрепляют прихватки, обваривают углы. Затем выставляют и укрепляют вторую сторону.
• Места сварки зачищают «болгаркой» с зачистным кругом. Удобнее пользоваться средней или маленькой «болгаркой».
• Фанеру размечают и вырезают по размеру.
• Дрелью или шуруповертом прикручивают фанеру к металлическому уголку с помощью саморезов, кончик которых имеет вид сверла. Предварительное сверление уголка в этом случае не требуется. Со стороны фанеры рекомендуется проложить металлическую шайбу с резиновой прокладкой. Если для настила используются доски, то существует два варианта – с их закреплением к каркасу или свободная укладка. Второй вариант часто используют в погребах, поскольку весной доски можно вынести на улицу, просушить их, проверить состояние. Для закрепления доски в уголке сверлят отверстия. В доску саморез вкручивают шуруповертом или дрелью снизу, через отверстие в уголке.

Для обеспечения устойчивого положения металлоконструкции ее крепят к стене с помощью кронштейнов.

Материалы и инструменты

Стеллажи изготавливают из различных материалов. Все зависит от формы и веса будущих предметов, которые на нем разместятся. Но самыми долговечными и надежными являются конструкции из профиля или из уголка. Чтобы смастерить свой стеллаж из описанных выше материалов, понадобятся следующие комплектующие:

• Профильная труба 20 х 40 или 30 х 40 мм. Вообще можно использовать любой профиль, а дополнительное усиление и устойчивость можно обеспечить за счет перемычек и крепления к стене.
• Если нет трубы, то подойдет уголок с шириной полок 30 х 50 мм. Это даже создаст невысокие бортики для будущих полок и предупредит скатывание мелких деталей на пол.
• Доски с параметрами в разрезе 15 х 25 мм или 15 х 150 мм. Это зависит от хранимых вещей на стеллаже: для крупных предметов подойдут полки с промежутками, а для мелких запчастей лучше создавать сплошное покрытие. Этот элемент можно изготовить из листов фанеры.

Для создания самодельного стеллажа необходимо иметь инструменты и расходные материалы:

• сварочный аппарат для соединений основных узлов конструкции;
• дрель для создания отверстий под фиксацию полок;
• болгарку и отрезной круг по металлу;
• электроды;
• уровень;
• рулетку;
• сверла;
• саморезы для крепления полок;
• чертилку;
• пилу по дереву.

Каркас

Изготовление деревянного каркаса пройдет неплохо, если применять привычные для плотников методы сборки – «в четверть» либо «в полулапу». Но иногда соединяют детали просто встык, если более сложные профессиональные методы вызывают затруднения. На деле получается немногим хуже. Стойки делают из бруса, а поперечины — из обычных досок. На полу или на иной горизонтали все предварительно соединяют и примеряют.

Убедившись, что все соединения соответствуют ожиданиям, можно сделать отметки мелом. Благодаря им дальше понадобится уже не так много подгонять. Дрелью сверлят отверстия в намеченных точках. Далее, при помощи шуруповерта, соединяют их саморезами. Присоединение к стенам, а в идеале к полу и потолку будет выполняться с помощью металлических пластин.

Преимущества и недостатки стеллажей из металла

К достоинствам металлических конструкций относятся:

1. Надежность и прочность. Полки без повреждений могут выдержать солидный вес.
2. Легкость ухода.
3. Износоустойчивость. Даже при интенсивной эксплуатации металлические стеллажи из труб сохраняют характеристики и внешний вид без изменений.
4. Полное соответствие требованиям пожарной безопасности.
5. Хранение предметов из любого материала.
6. Металлический каркас устойчив к воздействию влаги, перепадам температуры.

Из недостатков отмечают:

• сделать стеллаж из металлопрофиля сложнее, чем из дерева;
• цена металлических конструкций больше.

Полезные советы и идеи по компоновке

Функциональность металлического стеллажа улучшится, если реализовать рекомендации знающих людей:

• чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
• чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
• металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
• для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
• место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
• если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

Пример компоновки стеллажа 1

Пример компоновки стеллажа 2

Самостоятельно сделанный металлический стеллаж не только дешевле заводского, но и удобней в эксплуатации. Его собирают с учетом особенностей помещения, количества и размера предметов. Сборку металлической конструкции с нужными параметрами можно выполнить даже без сварочного аппарата.

Подготовка к работе

Для изготовления конструкции потребуются недорогие материалы: металлический профиль, угловые стойки, системы крепежа и материал для изготовления полок (лист металла или обычные деревянные доски, сгодится и ДСП):

• Труба из металлопрофиля. Обычно успешно используются трубы следующих размеров: 30×40 мм, 20×40 мм. Но это не принципиально — допустимо использовать профили любых других размеров. Для придания конструкции особой прочности используются перемычки. Для создания боковых стоек можно взять уголок.
• Материал для будущих полок: это, в зависимости от замысла, металлический лист, доски из дерева или лист ДСП.
• Система крепежа, чтобы полки прочно встали на основу — для этой цели нужно приобрести саморезы.

Для работы потребуются следующие инструменты:

• аппарат для сварки (не следует забывать о маске);
• пила-болгарка;
• дрель со сверлами — нужно тщательно подобрать их нужный диаметр (для сверления крепежных отверстий, чтобы зафиксировать полки);
• обычная пила для дерева (если планируются полки деревянные или из ДСП);
• мерные инструменты — достаточно рулетки, уголка и строительного уровня.

Для того, чтоб рассчитать, сколько материалов необходимо, и понять, как будет выглядеть конструкция в сборке, стоит предварительно сделать чертеж будущего изделия и указать на ней все нужные размеры.

Как делать из металла?

Самодельный дешевый стеллаж на дачу или в загородный дом можно построить не только из дерева, но и из металла.

Вариантов таких конструкций вполне достаточно. Каких-то специальных требований не предусматривается. У мастеров есть почти полная свобода в изготовлении необходимых элементов.

Так как сварные хранилища монолитны, следует все заранее продумать. И по этой причине металлический стеллаж без чертежа сделать еще труднее, чем из дерева. Мобильность таких изделий тоже равна нулю. Подобное решение советуют использовать скорее для подсобных помещений. Куда декоративнее и приятнее оказываются системы хранения на болтах.

Но болтовые соединения потребуют много раз взяться за сверло. Прикреплять металлический стеллаж к железобетонной стене нужно на метизы длиной минимум 70 мм. Для кирпича, дерева и арболита можно ограничиться длиной 45 мм. Основания конструкций большого размера представляют собой «салазки» на основе больших уголков. При некрупном каркасе концы стоек соединяют со стальными пятаками, прикрепляемыми к полу.

Сам каркас из металла, если высота стеллажа велика, советуют крепить и к перекрытию.

Детали из стали советуют покрывать гидрофобной краской. Деревянные детали насыщают антисептиком и покрывают слоем лака. К сведению: если хранилище будет использоваться не в жилом помещении, а в сарае или на чердаке, то вместо лака можно применять обычную краску. Повысить декоративные качества стеллажа можно за счет:

• применения кромок;
• оформления плотной бумагой;
• использования пластиковых панелей.

Стеллаж для аквариума или даже для нескольких аквариумов сразу, сделать немногим сложнее. Его желательно делать из металла, чтобы гарантировать устойчивость к увлажнению. Поскольку критически важна прочность, предпочтение следует отдавать сварным, а не болтовым, соединениям. Целесообразно делать частично разборные конструкции. Обычно аквариумные стеллажи делят на 2 или 3 уровня. Поэтому пару нижних аквариумов ставят на цельную часть, а третий — располагают наверху.

Но стоит учитывать, что по несущей способности стружечная плита сильно уступает металлу, то есть нужно брать модели потолще. Реальной экономии таким образом добиться невозможно. Вместо столешниц часто советуют брать влагостойкий постформинг толщиной 36 мм, который может иметь практически любую расцветку.

Соединение сваркой или болтами

Металлические конструкции, собранные на болтах, сделать проще, чем сварные стеллажи, однако их жесткость мала, поскольку в местах соединения есть люфты. Для повышения устойчивости каркас крепят к стене пластинами с отверстиями, прикрученными к стойкам. Их прибивают костылями или дюбелями. К стене из пено или шлакоблоков крепят анкерными болтами. Сборный вариант выбирают, если предполагается перестановка в недалеком будущем или нет возможности проведения сварочных работ. Каркасы из перфорированного уголка собирают без болтов. На горизонтальных перекладинах есть крючки, которые вставляют в пазы стоек. Однако такое соединение тоже страдает люфтами. Поэтому при установке высоких стеллажей конструкцию делают сварной.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

• сварочный аппарат;
• болгарка и круг по металлу;
• дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
• строительный уровень, уголок и рулетка;
• пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Основные виды

Стеллаж из металлического уголка обладает повышенной прочностью, так как каркас изготовлен из прочного металла и в состоянии выдержать большой вес.

Сборный является наиболее простым вариантом, который позволяет собрать его конструкцию самому за считанные часы. В наше время на рынке представлено множество сборных стеллажей разных габаритов от различных производителей. Основные преимущества заключаются в том, что они изготовлены из специально обработанных материалов (оцинкованная сталь, дерево), за счет чего увеличивается их срок службы. Кроме того, поставляемые в комплекте полки можно монтировать на разной высоте с последующей перестановкой.
Стеллаж, изготовленный из металлического уголка (профиля) с деревянными (металлическими) полками. Такой обладает повышенной прочностью, так как каркас изготовлен из прочного металла и в состоянии выдержать большой вес. Благодаря тому что изготавливается стеллаж своими руками, то его габариты можно подогнать под фактические размеры помещения, смонтировать его вдоль одной из стен, вплоть до потолка.
Деревянный. Такой стеллаж изготавливают по такой же конструктивной схеме, как и металлический. За исключением того, что для основных стоек используются бруски из дерева, а не металлический профиль. К изготовлению, как правило, прибегают тогда, когда ограничен бюджет. Потому как деревянные бруски намного дешевле металлического профиля

Единственное, на что нужно обратить внимание, — это на то, что грузоподъемность такого стеллажа намного меньше, в отличие от металлического собрата. Да и срок службы уступает второму типу.

Сборка стеллажа

Перед монтажом следует учесть важные моменты:

• длина конструкции должна быть на 1,5 м меньше, чем общая длина стенки, к которой ставится изделие;
• ширина полок не должна превышать 1 м;
• на стеллаже могут храниться разногабаритные и различные по массе предметы;
• высота полок определяется с учетом высоты предметов хранения (приблизительно от 30 до 50 см).

После того, как все необходимые материалы и инструменты собраны и готовы к работе, стоит разложить их на полу, чтобы видеть все сразу и не тратить время на поиски в процессе работы.

Монтаж стеллажа включает следующие этапы:

1. Отмерить требуемые отрезки на профильной трубе и нарезать их. Если отсутствует болгарка, конечно, покупать ее ради однократного применения неразумно. Можно взять инструмент в аренду или попросить нарезать профиль там, где он покупался (но это выйдет подороже).
2. Сварить элементы каркаса. При отсутствии опыта обращения со сварочным аппаратом допустимо соединить части посредством болтов.
3. Нужно непременно контролировать (пользуясь уголком и строительным уровнем), перпендикулярность линий. Если допустить перекос углов — придется жить с кривым стеллажом, устранить дефект позже, можно только, разобрав всю конструкцию.
4. После сборки каркаса следует собрать основание для полочек, на котором будет установлено нужное количество досок, фанерных или металлических листов. Для этого на основной конструкции отметить места установки полок.

Обратите внимание! Для наиболее долговечного варианта используется сварочный аппарат. Если требуется сделать конструкцию более универсальной, с регулировкой высоты полок, для соединения лучше использовать болты, и сделать нужное количество отверстий для будущего перемещения полок на желаемую высоту

На готовое изделие нанести покрытие, защищающее от коррозии, затем слой грунтовки. После этого можно его покрасить в любой цвет (или даже в разные). Теперь стеллаж не заржавеет и приобретет презентабельный вид. Да и ухаживать за обработанной таким образом поверхностью будет значительно проще.

Когда каркас готов, останется сделать необходимое количество полок

Выбирая материал для них, важно учитывать предназначение изделия, будущие нагрузки на него и место, где он будет установлен. Рифленым листам металла совершенно все равно, а вот дерево и ДСП могут серьезно деформироваться от перегрузки или влажной среды

Чтобы этого не случилось, древесный материал для полок следует также заранее качественно обработать: покрасить, обеспечить антигрибковое покрытие.

Если необходима конструкция повышенной прочности, можно обеспечить дополнительное крепление полок к каркасу с помощью саморезов. Чтоб стеллаж стоял твердо, можно прикрепить его к стене, полу или даже потолку, используя кронштейны, анкерные болты и распорки.

Обратите внимание! Для крепления к стене необходимо учитывать допустимую нагрузку

Как сделать сборный металлический стеллаж

Для изготовления вам понадобятся:

• Электрическия дрель;
• Шуруповерт;
• Сверла разных размеров;
• Уголки для монтажа;
• Крепежи – болтовой и саморезный;
• Гаечные ключи (или один универсальный гаечный ключ).

Сперва, изготавливается эскиз сборного металлического стеллажа, с помощью которого определить места соединения деталей будущей конструкции, будет гораздо проще и удобней. Если в сборке вы используете болтовой крепеж, то предварительно вам понадобится сделать отверстия для установки болтов. Если конструкция будет собираться при помощи саморезов, то предварительно изготовленные отверстия вам не понадобятся.

Во время сборки контролируйте соблюдение размеров и правильность выполнения углов соединения элементов.

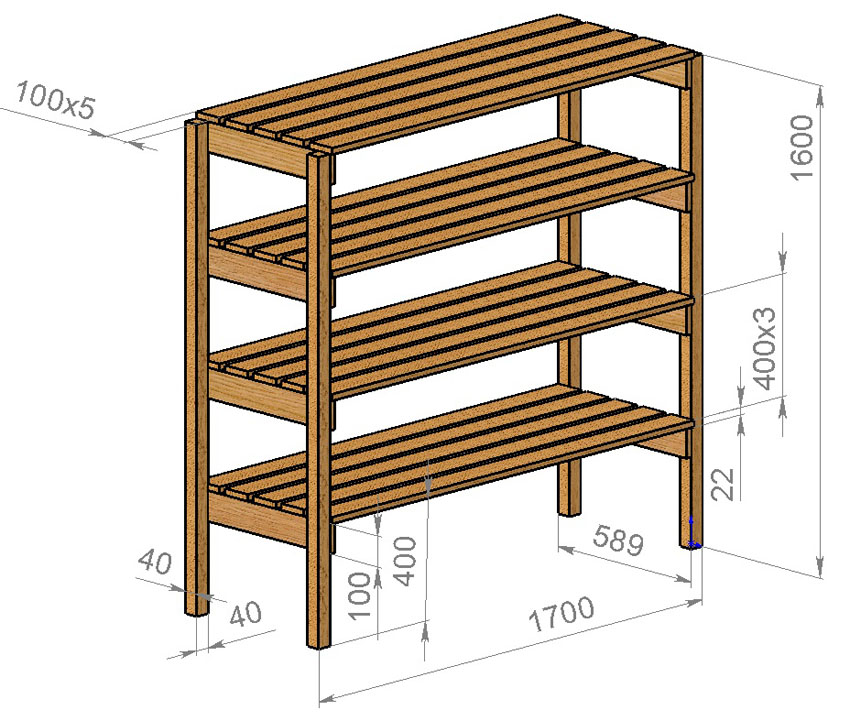

Размеры и чертежи самодельных сооружений – послушаем специалистов

Чтобы собрать практичную и удобную в применении конструкцию, следует определиться с местом, где она будет смонтирована. Замеряем параметры выделяемого для этих целей участка и строго ориентируемся на них при проектировании стеллажа. Если работы по созданию стеллажа выполняются в первый раз, а сама конструкция предназначается для хранения банок с закатками, редко используемых предметов и рабочих инструментов, лучше спроектировать простое сооружение. Не нужно придумывать вычурные формы. Не пытайтесь украсить сугубо практичную конструкцию. Для изготовления таких стеллажей достаточно определиться с его высотой и шириной полок.

Если же самодельная мебель будет являться частью оригинального интерьера комнаты, к вопросам ее проектирования придется подойти более творчески и намного ответственнее. Нужно продумать не только ее размеры, но и вариант декорирования, рассмотреть разные схемы расстановки конструкций, выбрав лучшую из них. Тут все зависит от ваших личных предпочтений, представлений о красоте и финансовых возможностей. Из дерева можно создать своими руками очень необычные сооружения, которые станут украшением любого жилища.

Схемы для расстановки самодельных приспособлений и чертежи для их изготовления могут быть самыми простыми (рисунок 1). Необязательно иметь навыки в сфере инженерной графики. На чертеже нужно всего лишь правильно указать размеры запланированной конструкции. А затем строить ее строго по ним.

Далее приводятся рекомендованные размеры самодельных стеллажей:

Ширину определяем, принимая во внимание имеющееся свободное пространство в комнате. Нюанс. Ширина стеллажа берется на 7–10 см меньше ширины свободной площади

Это необходимо для того, чтобы все сборочные работы проходили в максимально комфортных условиях. Ширину полок рассчитываем, исходя из того, для каких целей они станут использоваться. Если стеллаж нужен для хранения крупногабаритных предметов (автомобильные покрышки, тяжелые инструменты), берем максимальную ее величину (она ограничена лишь несущими возможностями сооружения). Когда на полках будут сберегаться мелкие вещи с небольшой массой, хватит ширины 25–40 см. Длина полок также подбирается с учетом габаритных размеров предметов, которые будут на них храниться. Совет: не делайте полки длиннее 150 см. При увеличении их протяженности возрастает риск деформации и разрушения стеллажа. Оптимальная глубина полок – 50 см. При превышении этого рекомендованного размера у вас могут возникнуть сложности с доставанием вещей

Ширина стеллажа берется на 7–10 см меньше ширины свободной площади. Это необходимо для того, чтобы все сборочные работы проходили в максимально комфортных условиях. Ширину полок рассчитываем, исходя из того, для каких целей они станут использоваться. Если стеллаж нужен для хранения крупногабаритных предметов (автомобильные покрышки, тяжелые инструменты), берем максимальную ее величину (она ограничена лишь несущими возможностями сооружения). Когда на полках будут сберегаться мелкие вещи с небольшой массой, хватит ширины 25–40 см. Длина полок также подбирается с учетом габаритных размеров предметов, которые будут на них храниться. Совет: не делайте полки длиннее 150 см. При увеличении их протяженности возрастает риск деформации и разрушения стеллажа. Оптимальная глубина полок – 50 см. При превышении этого рекомендованного размера у вас могут возникнуть сложности с доставанием вещей.

Высоту полок берем в пределах 30–60 см. Нижняя полка, как правило, делается более глубокой, чем остальные. На ней удобно хранить тяжелые инструменты и крупные по размерам предметы. А верхние участки предназначены для обуви, одежды, объемных, но легких коробок и вещей.

Делаем стеллаж из металла в погреб

Металлический стеллаж очень удобен для размещения на нем заготовок на зиму. В большинстве случаев устанавливаемую в погребах конструкцию делают неразборной или цельносварной.

Необходимые инструменты и материалы

Для того чтобы установить такой стеллаж, вам потребуются:

• Эскиз – он позволит определиться с количеством необходимых материалов;
• Уголок равнополочный (ГОСТ 8509-93), размер которого непосредственно влияет на грузоподъемность конструкции.

То, насколько большим будет готовый стеллаж, определяется размерами помещения, в котором он устанавливается, и вашими потребностями.

Допустим, что конструкция будет двухметровой длины, ширина его полок – около метра, а высота – примерно полтора метра. Произведем расчет количества уголка, который понадобится для сборки.

На одну полку необходимо 7 погонных метров уголка – из такого его количества можно изготовить две продольных части полки и три поперечных. Если допустить, что в нашей готовом варианте будет 2 полки и 6 стоек, то на ее изготовление необходимо 23 погонных метра уголка.

Для сборки нам потребуются следующие материалы и инструменты:

• Сварочный инверторный аппарат и электроды марки УОНИ или МР, с диаметром 3-4 мм;
• Сварочный молоток – для зачистки швов;
• Углошлифовальная машинка – для нарезки уголка;
• Струганные доски 24-40 мм толщиной – используются в качестве материала для изготовления полок.

При сборке, уголки, предназначенные для размещения полочных досок, устанавливают так, чтобы их прямые углы были расположены друг напротив друга – так вы получите место, необходимое вам для укладки доски.

Дополнительно, для предотвращения проседания конструкции в грунт, на ее вертикальные опоры в их нижней части следует наварить квадратные пластинки по размеру не больше, чем сечение самого уголка.

Все работы по сборке производят с использованием слесарного уголка, контролируя при помощи его правильность соединения углов.

Этапы изготовления стеллажа самостоятельно

Прежде всего, потребуется выбрать место расположения будущего изделия, определить желаемый размер, выполнить расчеты и чертеж.

Все важные данные фиксируются только на бумаге, тогда стеллаж получится правильным и никаких неожиданных несовпадений в процессе монтажа встречаться не будет. Ну а дальше можно уже приступать к созданию металлического каркаса.

Этап №1. Создание чертежа

На листе А4 следует нарисовать эскиз будущего стеллажа с указанием всех желаемых размеров, которые были определены при расчетах:

• Оптимальная ширина 2000 мм
• Сейчас достаточно распространены конструкции с широкими полками, так значительно удобнее устанавливать контейнеры.
• При этом неплохо сделать разное расстояние между ярусами. Внизу больше, а к верху меньше, так масса по всему металлическому каркасу будет распределяться равномернее.
• На нижние полки удобно будет класть предметы тяжелее, а сверху более легкие.

Этап №2. Выбор способа креплений

Выбираем надежный способ крепления.

Варианты крепления:

В строительном магазине можно приобрести специальные хромированные трубы для конструкций, их стандартный диаметр 22 мм.
А заодно и приспособления для сборки металлических конструкций

Важно, чтобы все детали были подобраны под диаметр конструкционных труб.
Сварной способ скрепления, достаточно прочный, но и трудоемкий.
Смонтировать каркас из различных профильных труб при помощи сварочного аппарата можно, но это работа более всего сложная, пыльная и шумная.
Стеллажи получаются громоздкие и тяжелые, но надежные.. Толстый металл нужно часто сверлить для многочисленных креплений, что тоже может вызвать определенные неудобства и трату времени

Толстый металл нужно часто сверлить для многочисленных креплений, что тоже может вызвать определенные неудобства и трату времени.

Этап №3. Сборка металлической конструкции

Собираем стеллаж.

Когда чертеж выполнен, расчеты произведены, а материалы и способ сборки выбраны, то можно приступать к монтажным работам:

С учетом записанных размеров из профильной или сборной трубы нарезаются необходимые детали для стеллажа.
Далее, собирается каркас

Важно помнить, что стеллаж обязательно должен крепиться к стене или полу.. Стеллаж навесной металлический, примыкающий к стене крепится на рейки

Стеллаж навесной металлический, примыкающий к стене крепится на рейки.

• Если планируется дополнительная коробка, то лучше использовать для нее листы типа ОСВ и ДСП.
• Применение ГКЛ нежелательно для задней стенки и боковых перекрытий. Если грамотно спланировать чертеж, то необязательно крепить листы к металлическому каркасу.

Можно спланировать все так, чтобы их можно было вложить в гнезда, которые образовали уголки.

Этап №4. Завершающая обработка

Если стеллаж черный металлический, но хочется его как-то окультурить, то покраска — это самый подходящий вариант.

Небольшая инструкция:

• Все присутствующие деревянные элементы, если таковые имеются, неплохо будет вскрыть лаком или покрыть красящим составом.
• Да и вообще, существует много разных стеллажных конструкций с очень сложными особенностями строения.
• Необязательно искусный каркас выполнять самостоятельно, если конструкционная модель очень сложная.

Приобрести можно готовый стеллаж металлический в специализированном магазине. Изделие, как правило, продается в разобранном виде и его достаточно просто собрать (см. Как собрать стеллаж из профиля). В завершении, рекомендуем вам посмотреть видео в этой статье и более детально познакомиться с нюансами сборки.
