Требования ГОСТ к наружным и внутренним деревянным дверям

ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Двери в зависимости от назначения подразделяют на типы:
Н – входные и тамбурные; С – служебные; Л – люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и
рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л
должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться
с реечной обшивкой.

Двери типов Н и С изготовляют с одно- и двупольными,
остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери относят к изделиям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать
указанным на черт. 1. Размеры на чертежах даны для неокрашенных
изделий и деталей в миллиметрах. Размеры проемов приведены в приложении 1.

По согласованию потребителя с предприятием-изготовителем
допускается изменять рисунок остекления за счет уменьшения размеров стекол или
их членения, а также применять глухие полотна.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой
оцинкованной сталью по ТУ на сталь конкретного вида, имеют размеры по ширине на
6, а по высоте на 5 мм меньше, чем у полотен без обивки.

Дверьми типа С могут быть также двери со сплошным
заполнением и усиленной коробкой по ГОСТ
6629.

1.5. Устанавливают следующую структуру условного обозначения
(марки) дверей:

Примеры условных обозначений

Дверь входная или
тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с
правой навеской щитового полотна, с порогом, с обшивкой типа 0-2:

ДН21-9 ПЩ02 ГОСТ 24698-81

То же, с левой
навеской рамочного полотна:

ДН21-9ЛП ГОСТ 24698-81

То же, с
качающимися полотнами для проема высотой 24 и шириной 15 дм:

ДН24-15К ГОСТ 24698-81

Дверь служебная
двупольная глухая для проема высотой 21 и шириной 13 дм, утепленная:

ДС21-13ГУ ГОСТ 24698-81

Люк однопольный
для проема высотой 13 и шириной 10 дм:

ДЛ13-10 ГОСТ 24698-81

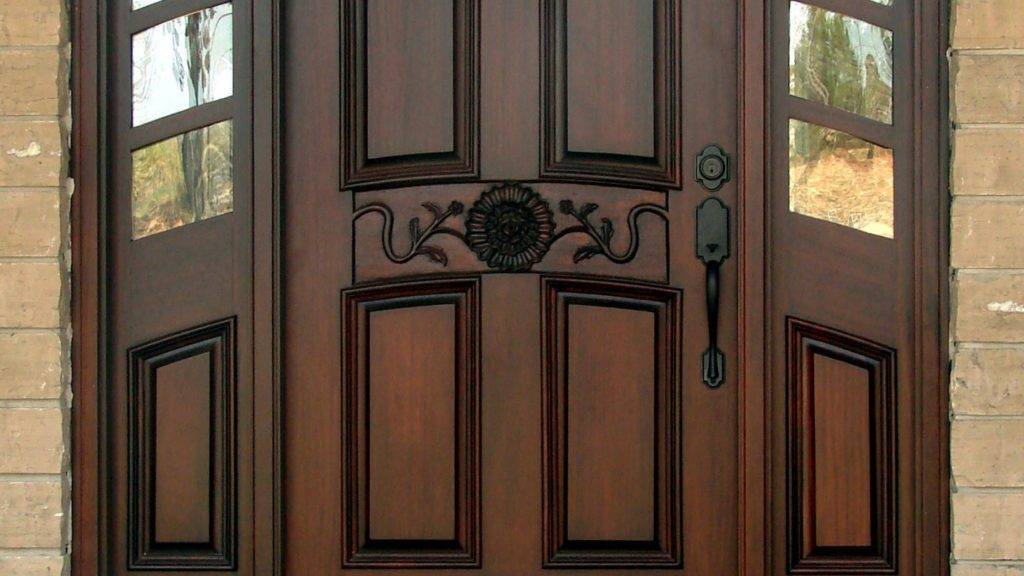

Наружные деревянные двери

Отвечая государственному стандарту, наружным деревянным дверям было присвоено обозначение «Н». В зависимости от типа, они могут быть тамбурными или входными. Такие изделия считаются изделиями с высокой степенью влагостойкости.

Деревянные полотна для наружной установки могут иметь следующие конструкции:

• со стеклянными элементами или глухие;
• щитовые или с рамкой;
• иметь порог или быть без него;
• двупольные или однопольные;

При высоте чуть более двух метров, а ширине, которая менее метра, двери делают однопольными. Если же ширина значительно больше, тогда конструкция должна быть двупольной. Нижнюю часть полотна обязательно укрепляют. Для этих целей подходит пластик, оцинкованная тонкая сталь, ДВП или деревянные планки до 2 см шириной. По периметру устанавливают полоски металла, прикрепляя их шурупами, расстояние между которыми должно составлять 10 см.

Заполняющий материал

Государственные стандарты касаются всех частей конструкций. Так, когда рамка готова, выбирают материал, который будет основным наполнителем. Подобное сырье обеспечивает дополнительную прочность, звуко- и теплоизоляцию.

В соответствии с требованиями ГОСТ такой наполнитель может быть:

• сплошной, состоящий из древесных брусков или кусков ДСП;
• сотовый (мелкопустотный) – делается из шпона, фанеры, ДВП, бумаги.

Усиленные конструкции всегда заполняются сплошным материалом. Сотовая вставка используется в том случае, если дверь стандартная и сверху обшивается ДВП. Если система имеет остекление, то ее сплошное полотно может заполняться сотовым материалом. Очень высокие изделия в тех местах, где устанавливается фурнитура, должны иметь сплошное заполнение из деревянных брусков.

Классификация деревянных дверей

Из этого документа следует, что дверные системы из древесины могут классифицироваться по нескольким параметрам. Одна из таких характеристик – их назначение. По этому параметру все дверные решения классифицируются на:

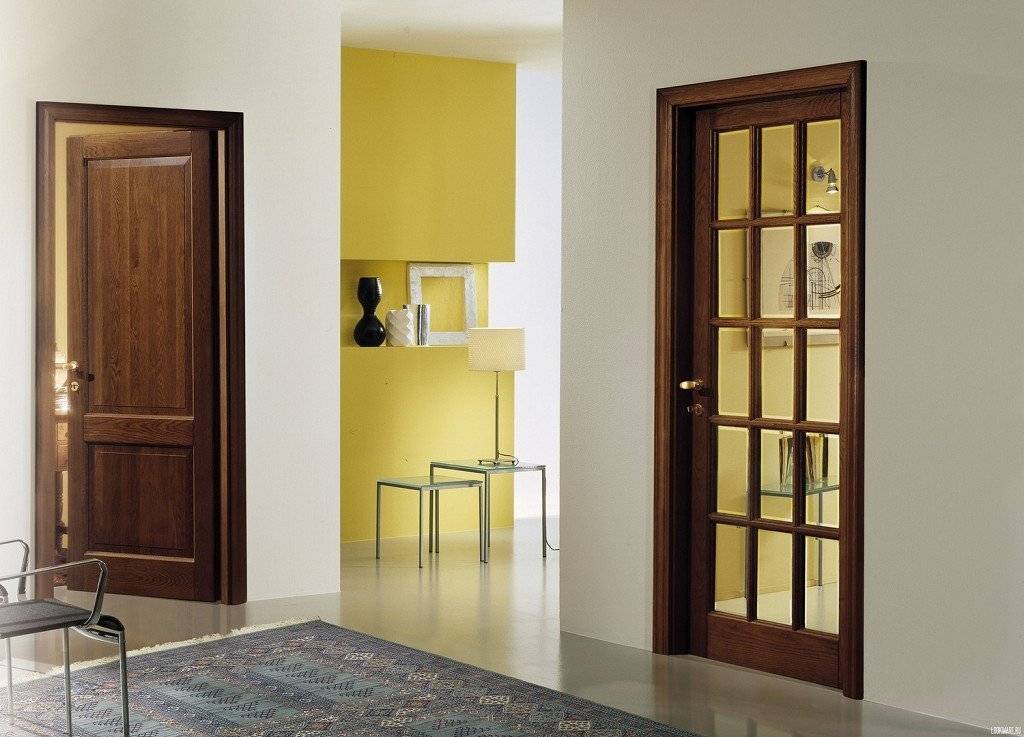

• Внутренние дверные конструкции и блоки, которые могут располагаться между помещениями, а также на входах в жилые либо коммерческие здания, в подъездах жилого дома или общественных залах и коридорах;
• Наружные – по требованиям ГОСТа они устанавливаются на входах в жилые или же нежилые здания, тамбуры и другие типы помещений;
• Специальные конструкции, которые могут выполнять задачи дополнительной звуко-, теплоизоляции, повышения прочности, защиты от дыма, пожарной безопасности;
• Также нормативный документ предусматривает двери для оснащения чердаков и подвалов;
• Двери-лазы, которые предназначены для установки на выходы крыш, в технические помещения.

Что касается видов конструкций, то существуют рамочные, щитовые двери, изделия с фрамугами и порогами, а также без них. Дверные блоки могут быть одностворчатыми или двухстворчатыми, с остеклением или же глухими. Также ГОСТ дополнительно делит изделия на деревянные двери с повышенной либо обычной устойчивостью к влаге.

Еще один признак, по которому классифицируют двери согласно нормативному документу, это направление открытия и виды полотен по способу открывания створок.

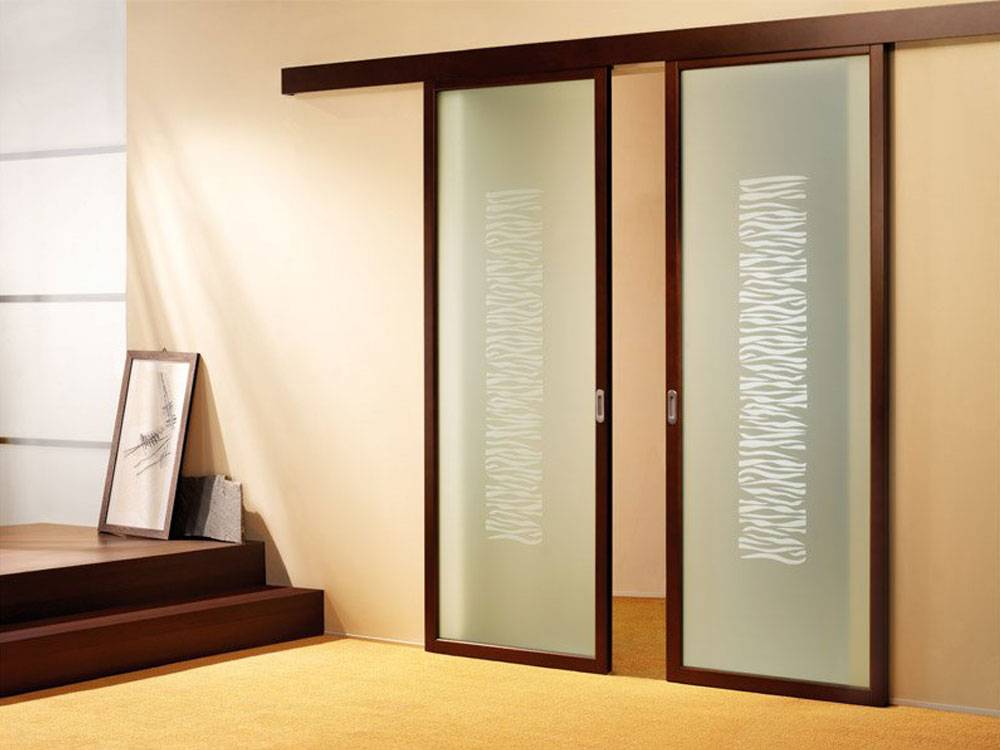

Так, различают распашные конструкции – это двери, где полотна открываются только в какую-либо одну сторону, чаще всего в левую, если створка открывается по часовой стрелке. Также существуют правые распашные двери – в таком случаи створка открывается в другую сторону.

Кроме распашных конструкций, стандарт предусматривает двери с качающейся створкой, которая может открываться в две стороны, а также раздвижные блоки, в которых створки раздвигаются в разные стороны в одной плоскости.

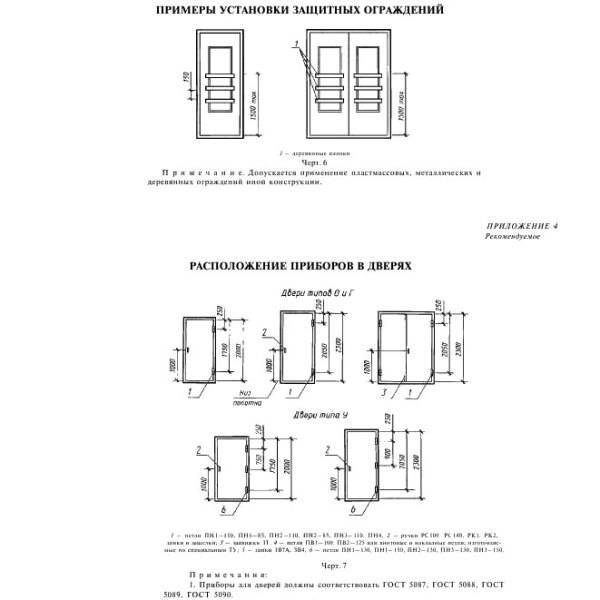

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

1 – закрыватели дверные ЗД1 по ГОСТ 5091; 2 – петли ПНЗ-130; ПН1-150, ПН2-150, ПНЗ-150 по ГОСТ 5088; 3 – задвижка 3T или шпингалеты ШВ по ГОСТ 5090; 4 – ручка-скоба по ГОСТ 5087

Двери типа Л	Петля для противовеса
1 – петля для противовеса; 2 – ручка-скоба по ГОСТ 5087; 3 – отверстия под шурупы М5; 4 – петли ПН1-130 по ГОСТ 5088; 5 – деревянный упор

Примечания

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 31.04.81 № 51

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения	Обозначение НТД, на который дана ссылка	Номер пункта, приложения
			,, приложение
	,
	–		, приложение
	–		, приложение
	, ,		, ,
			–
			,
	–		, ,
	, приложение

5. ПЕРЕИЗДАНИЕ. Октябрь 2009 г.

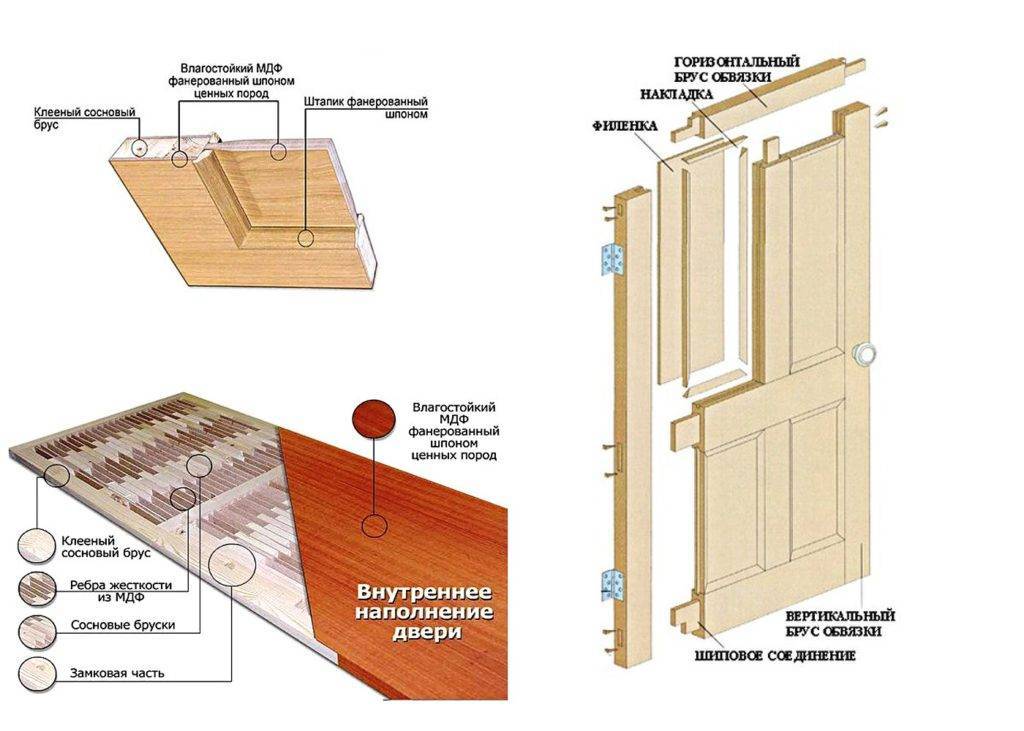

Виды заполнения

После изготовления рамы выбирается материал для внутренней части дверного полотна. В нормативном документе 6629-88 приводятся два основных вида заполнения:

1. Сплошное — выполняется брусками из дерева или полосками ДСП.
2. Мелкопустотное (сотовое) — используется бумага, шпон, кусочки фанеры, ДВП твердых и мягких сортов.

Различные варианты дверных полотен в разрезе

Для конструкций типа У применяется сплошное заполнение. При мелкопустотном размеры сот составляет не больше 40х400 мм, смещение реек – 50 мм. Если межкомнатные двери сверху облицовываются ДВП, заполнение должно выполняться так, чтобы размеры сот были не больше 30х200 мм. Согласно ГОСТ 6629-88 глухая часть полотна изделия с остеклением может изготавливаться с сотовым заполнением. Конструкции, имеющие высоту 2300 мм, в области фурнитуры должны заполняться брусками длиной не менее 700 мм.

Деревянные межкомнатные двери типа О оснащаются стеклами более 4 мм толщиной, спецификация которых указана в таблице:

Марки изделий	Размеры остекления, мм	Количество
21-8	1300х475	1
21-9	1300х575	1
21-10	1300х675	1
21-13	1300х375	2
24-10	1600х675	1
24-12	1600х875	1
24-15	1600х475	2
24-19	1600х675	2

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

Однопольные двери типов Н и С

Двупольные двери типов Н и С

Двери типа ЛПетля для противовеса

Примечания:

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

Ю.А. Арго (руководитель темы), канд. техн. наук; И.В. Строков; И.С. Посельская; Г.Г. Коваленко; З.А. Буркова; Г.В. Левушкин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 13.04.81 № 51

3. Введен впервые

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 5088-78

– , приложение

,

ГОСТ 5089-90

–

, приложение

–

, приложение

ГОСТ 2850-80

, ,

, ,

ГОСТ 3916.1-89

–

ГОСТ 9573-82

,

–

, ,

, приложение

5. Переиздание. Октябрь 1991 г.

Нормы СНиП для монтажа входных дверей

Процесс установки входной двери, несоответствующей требованиям, описанным в СНиП, представляет собой серьезное нарушение. Такие действия караются наложением штрафа и требованием переустановки двери. Данные меры обусловлены предназначением входного полотна

Конструкция имеет важное стратегическое значение в процессе эвакуации и никоим образом не должна создавать барьеров на пути. Исходя из этого, СНиП определяет наружный тип открытия как наиболее подходящий

Однако это условие применимо лишь тогда, когда входные двери не создают при этом препятствий для открытия соседних дверей.

Одним из основных требований для входных дверных конструкций является высокая степень герметичности дверного полотна по отношению к раме. Сам проем не может иметь габариты менее 0,8 м ширины и 1,9 м высоты. Продуваемость правильно установленной конструкции не может превышать показатели в 1,5 кг/м2 в час. Качественная звуковая изоляция обозначена в нормативах на уровне 30 дБ.

ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Двери, изготовляемые по настоящему стандарту, в зависимости от назначения подразделяются на следующие типы:Н – входные и тамбурные;С – служебные;Л – люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляются с однопольными и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери, изготовляемые по настоящему стандарту, относятся к дверям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в мм. Размеры проемов приведены в справочном Приложении 1.

ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ

По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применения глухих полотен.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ГОСТ 7118-78, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.

Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629-74.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей.

Примеры условных обозначений:дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа 2:ДН 21-9ПЩР2 ГОСТ 24698-81

то же, с левой навеской рамочного полотна:ДН 21-9ЛП ГОСТ 24698-81

дверь входная или тамбурная с качающимися полотнами для проема высотой 24 и шириной 15 дм:ДН 24-15К ГОСТ 24698-81

дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная:

ДС 21-13ГУ ГОСТ 24698-81

люк однопольный для проема высотой 13 и шириной 10 дм:ДЛ 13-10 ГОСТ 24698-81

Монтажные процедуры

Монтажные работы могут выполняться несколькими способами: путем крепления непосредственно в плоскость стены через специальные отверстия, либо при помощи специальных монтажных железных пластин.

Метод монтажа при помощи пластин более популярен и удобен в применении. Для его осуществления в заранее подготовленный проем вставляется рама. Фиксация выполняется при помощи подкладки клиньев. Процедура выравнивания обязательна и осуществляется со стороны будущего расположения петельных механизмов. После этого производится фиксация заранее подготовленных металлических пластин. Их закрепление производится на поверхности прилегающей стены.

Перед осуществлением крепления производится выставление металлической стойки под замок по уровню. При этом необходимо соблюдение зазора в 2 мм от поверхности рамы. Удерживающие клинья не убираются вплоть до завершающего этапа.

Согласно СНиП, завершающие процедуры монтажа конструкции выполняются при закрытом полотне двери. Такие меры необходимы во избежание перекосов рамы и полотна изделия. В ходе работ подпорки могут убираться, однако при желании их достаточно просто обрезать в ходе выравнивания, после задувки пустот монтажной пеной.

ТИПЫ И РАЗМЕРЫ

1.1. В зависимости от назначения двери подразделяют на: В – внутренние; Н
– наружные.

1.2. В зависимости от конструкции двери подразделяют на типы:

Г – с притвором
в четверть, с глухими полотнами;

О – то же, с
остекленными полотнами;

К – с остекленными
качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным
(решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными
полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной
обшивкой.

Двери типа Н
относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без
порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на
черт. 1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов
и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных – на черт. 4, 6, 9 – 11.

Размеры проемов
приведены в приложении 1.

1.8. Устанавливают следующую структуру условного обозначения дверей:

Примеры
условных обозначений

Дверь внутренняя,
глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с
порогом:

ДВГ 19-9 П ГОСТ 14624-84

То же, с левой
навеской полотна:

ДВГ 19-9 ЛП ГОСТ 14624-84

То же, наружная,
остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с
порогом:

ДНО 21-9 ЛП ГОСТ 14624-84

То же, наружная,
с качающимися полотнами, для проема высотой 21 и шириной 15 дм, типом обшивки
О-1:

ДНК 21-15 О1 ГОСТ 14624-84

Типы и размеры внутренних
дверей

Черт. 1

Типы и размеры наружных
дверей

Черт. 2

Примечание к черт. 1 и 2. Над схемами
дверей указаны координационные размеры высоты и ширины в модулях.

Размеры полотен внутренних дверей

мм

Схема полотна	Размер полотна	Размер стекла
H	B	h	h1	b	Высота	Ширина
	1800	800	–	–	–	–	–
2000	600
700
900
	2000	700	1305	530	480	1300	475
900	680	675
	2000	700	1305	530	480	1300	475
900	680	675

Черт. 3

Примечание. Сечения полотен –
на черт. 7
и 8.

Размеры полотен наружных
дверей

мм

Схема полотна	Размер полотна	Размер стекла
H	B	h	h1	b	Высота	Ширина
	2000	800	–	–	–	–	–
900
2300	800
900
	2000	800	1305	530	580	1300	575
900	680	675
2300	800	1755	380	580	1750	575
900	680	675

Черт. 4

Примечание. Сечения полотен – на
черт. 9
– 11.

Размеры коробок внутренних
дверей

мм

Схема коробки	H	B	H1	B1
	1871	870	1805	804
2071	1272	2005	1206
1472	1406
1872	1806
	2071	1472	2038	1406
1872	1806
	2071	1498	2026	1408
1898	1808

Черт. 5

Примечание. Сечения полотен –
на черт. 7
и 8.

Размеры коробок наружных
дверей

мм

Схема коробок	H	B	H1	B1
	2085	884	2005	804
984	904
2385	884	2305	804
984	904
	2078	884	2038	804
984	904
2385	884	2338	804
984	904

Черт. 6

Примечание. Сечения полотен –
на черт. 9
– 11.

Сечения по притворам внутренних дверей

1
– пружинная петля ПН9-130 по ГОСТ 5088; 2 –
монтажная доска

Черт. 7

Сечения по средним притворам внутренних дверей

Нащельники
показаны для правой двери, для левой – в зеркальном изображении

Сечения элементов полотен по
кромкам внутренних и наружных дверей

1
– бруски каркаса щита; 2 – заполнение
или остекление; 3 – обкладка

Каркас
должен быть собран на сквозной открытый шип.

Черт. 8

Сечения деталей наружных дверей

1
– уплотняющая прокладка по ГОСТ 10174; 2 –
облицовка ДВП марок СТ и Т-В по ГОСТ 4598; 3 –
рейка 12´12 мм; 4 – прокладка из резины толщиной 2 мм; 5 – шуруп 1-3´30 по ГОСТ 1144, шаг 200 мм; 6 – монтажная доска

Черт. 9

Сечения по средним притворам

1
– уплотняющая прокладка по ГОСТ 10174; 2 –
облицовка ДВП марок СТ и Т-В по ГОСТ 4598

Черт. 10

1
– облицовка ДВП марки Т группы А по ГОСТ 4598; 2 –
обшивка по ГОСТ 8242; 3 –
пергамин по ГОСТ 2697; 4 –
уплотняющая прокладка по ГОСТ 10174; 5 –
раскладка

Черт. 11

Требования к двери

Конструкция изделия и его монтаж должны соответствовать ГОСТ и СНиП. Стальные полотна дверей выполняются из листов и прямоугольных профилей. Допускается использование гнутого профиля. Также полотна между собой могут соединяться по типу гнутого короба, но листы ГОСТ рекомендует соединять методом сварки, которую выполняют в среде защитного газа. Точки, где выполняется соединение с помощью сварки, необходимо отражать в документации. Профиль в угловых соединениях стыкуется с помощью сварки или иным методом. Прочность соединений не может быть ниже сварных.

Конструкция металлической двери должна соответствовать ГОСТ и СНиП

Утепленные металлические двери выполняются из стальных листов с заполнением между ними, для которого используется минеральная вата, листы ДВП, деревянные бруски, пенопласт.

Дверные коробки выполняют из гнутого или прямоугольного профиля, имеющего соответственно толщину не меньше 1,5 мм и размеры в сечении 40х50 мм.

Полотно усиливается внутри профилями, расположенными вертикально и горизонтально. ГОСТ рекомендует использовать от двух вертикальных и горизонтальных профилей. В зоне расположения дверных петель и противосъемных механизмов устанавливаются дополнительные горизонтальные профили, а в остальной части разрешается между вертикальными профилями размещать другие под наклоном.

Внутреннюю сторону дверей допускается выполнять не из сплошного стального листа, а из частей, соединенных сваркой по профилям. ГОСТ разрешает заменять внутренние металлические листы плитами ДВП или иными материалами, обладающими требуемой прочностью.

Основные виды стандартов

Различают два действующих стандарта ГОСТ 6629-88 и 475-78. Первый называется «Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция». Второй носит название «Двери деревянные. Общие технические условия». Эти стандарты считаются межгосударственными. Согласно этим ГОСТам что белорусские двери, что итальянские обладают отличными качественными и прочностными характеристиками, указанными в сертификате продукции.

Внешний вид входной деревянной двери под остекление

Многие переживают, когда видят в каком году приняты эти стандарты, но это напрасно. ГОСТ 6629-88 регулярно пересматривается и при необходимости в них вносят дополнения. Еще одним успокоительным фактором послужит тот момент, что большая часть построек возведена по советским проектам, поэтому старая стандартизация дверных конструкций в этом плане помогает. Даже современные модели, изготовленные из пластика, цельного дерева, ДСП идеально войдут в дверной проем.

ГОСТ 475-78 отвечает за технические нормативы непосредственно к обработке элементов и тщательному внешнему исполнению изделия. При точном соблюдении стандарта полотно будет выполнено строго под прямым углом и не изменит его в процессе эксплуатации, древесина тщательно просушенная и без большого количества сучков. Помимо стандартов, применяемых для изготовления межкомнатных дверей, применяется еще и ГОСТ 2140, отвечающий за пороки древесного материала.

Конструкция дверного полотна

В зависимости от материала обрамления межкомнатной створки выделяют несколько разновидностей стандартов. При использовании бумажного листа пластика в качестве декора применяется ГОСТ 9590, а для ДВП с лакокрасочным слоем – ГОСТ 8904. Так же часто встречаются стандарты 2977 и 24944, они контролируют изготовление полотен со строганым шпоном и декоративной поливинилхлоридной пленкой.

ГОСТ 6629-88 регламентирует непосредственно конструктивное исполнение полотен. Согласно этого ГОСТа размеры по ширине дверных рам пропорциональны параметрам проемов в стандартных квартирах. По этому стандарту выбираются необходимые конструктивные материалы и элементы, какие используют наполнители для полотна в ванных комнатах, указывает на необходимую высоту и ширину порожка.

Стандарт межкомнатного деревянного полотна

ГОСТ 6629-88 регламентирует специфику стекла, которое применяется при производстве межкомнатных дверей с остеклением. По этому стандарту контролируется размер (ширина и высота) вставляемого в конструкцию стекла. Если не выдерживать ГОСТ, то вставка в момент может просто выпасть из полотна.

Остекленная деревянная створка

Требования к изготовлению дверей по ГОСТ

Несмотря на большое разнообразие конструктивных решений, производство дверей для комнат не должно противоречить четким условиям, диктуемым государственными стандартами. Существует целый список нормативных документов, определяющих правила изготовления этого вида изделий.

• ГОСТ 6629–88 содержит исчерпывающий перечень всех ТУ и стандартов, которые касаются дверей, изготавливаемых из дерева.
• ГОСТ 475–78 устанавливает общие требования ко всем видам деревянных изделий.
• ГОСТ 24698–81 определяет типы, размеры и варианты конструкции межкомнатных дверей.
• ГОСТ 30970–2002 описывает характеристики изделий из ПВХ.
• Сертификат соответствия № 6629-88 содержит сведения о вариантах соединения и стандартных размерах.
• Стандарт СТБ 2433-2015 «Блоки дверные. Общие технические условия» включает в себя классификацию, параметры разных типов дверей, требования к ним.
• ГОСТ 538–88 дает информацию о требованиях к дверным доборам, петлям и крепежным элементам.

Классификация стальных дверей

Исходя из места установки, двери делятся на наружные и внутренние. Первый вид устанавливается при входе в здание с улицы, а второй — в  помещении.

Исходя из конструктивных отличий, стальные конструкции различаются:

• по типу дверного короба,
• по количеству полотен,
• по числу элементов уплотнения.

В зависимости от отделочных материалов двери бывают:

• с лакокрасочным покрытием;
• с пленочным покрытием,
• с кожаной поверхностью,
• с покрытием из дерева,
• со стеклянным покрытием,
• с покрытием из декоративного металла.

Виды отделки металлических изделий

Устройство дверного блока может быть:

• с замкнутым контуром,
• П-образным коробом,
• с доборным порогом.

По типу дверного полотна стальные конструкции имеют:

• однопольное полотно,
• двупольное полотно, которое открывается внутрь или наружу.

Двупольные двери открываются одной половинкой или двумя. Исходя из числа контуров уплотнения, они бывают одноконтурные или многоконтурные.

Конструктивные особенности стальных дверей обозначаются ДСВ ЛПВн 1900–800 МЗ, которое можно расшифровать таким образом:

• ДСВ – это дверной стальной внутренний блок,
• Л – обозначает, что блок однопольный, с возможностью движения влево;
• П – имеет порог,
• Вн – имеет внутренний способ открывания,
• 1900-800 – это цифры обозначают габариты,
• М3 – указывает на класс прочности.

В зависимости от степени сопротивления входные двери делят на три вида:

• В первую категорию входят двери с установленными противосъемными устройствами.
• Во вторую категорию входят конструкции усиленного типа, которые оснащены специальным запорным механизмом по периметру и петлями с усилением. Эти конструкции принадлежат к классу М2 исходя из прочности.
• В третью категорию входят изделия с высокими запросами по защите помещения, их относят к классу М1.

Запорные механизмы, установленные в таких дверях, соответствуют требованиям ГОСТа 5089.

Согласно требованиям ГОСТа, толщина листов стали, используемой в производстве двери, не должна быть менее 2 мм. Если это бронированные конструкции, то толщина стали равняется 8 мм. Конструкции с усилением и высокой степенью защиты принято обозначать буквами «У» и «З».

Приложение 2 (Рекомендуемое)

Чертеж 5, лист 1

1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП

2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП

1 – шип, скоба или скрепка;

2 – бруски для установки замка и ручек;

h – ширина просвета, не более 40 мм;

l – длина просвета, не более 400 мм;

b – сдвиг реек относительно друг друга, не менее 50 мм

3. Щит с мелкопустотным заполнением из шпона

4. Щит с мелкопустотным заполнением из фанеры илитвердой древесно-волокнистой плиты

Чертеж 5, лист 2

5. Щит с мелкопустотным заполнением из мягкой древесно-волокнистой плиты

6. Щит с мелкопустотным заполнением из твердой древесно-волокнистой плиты (вариант)

7. Щит с мелкопустотным заполнением из бумажных сот

8. Щит с мелкопустотным заполнением деревянными брусками (рейками)

Примечания.

1. Пример 1 – для двери типа У, 2 – 7 – для дверей типа Г.2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек – 700 мм. Установка брусков – см. пример 3.3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина – 200 мм.4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3 – 7.

Конструкция модуля

Готовая дверь состоит не только из главных своих деталей– створки, то есть, и рамы, но включает все дополнительные элементы и весь необходимый крепеж. Блок включает:

• раму – размеры и конструкция последней определяются назначением – входная или комнатная дверь, и стилем оформления. Кроме собственно коробки, может дополняться доборами;
• створку – деревянную, металлическую, пластик, стеклянную, комбинированную. Материал полотна и способ оформления выбирают в зависимости от вкусов владельцев. Как правило, стальную створку устанавливаютв качестве входной, а деревянную – в комнату, однако современные конструкции позволяют из ПВХ-створки создать прочную взломостойкую модель;
• петли – конструкция последних может быть очень разно, от обычных навесных до усиленных скрытых, устанавливаемых на металлические двери;
• анкера – крепеж, с помощью которого коробка крепится в стены из кирпича, бетона или дерева;
• фурнитуру – поворотные ручки, замки, дополнительные механизмы закрывания, доводчики и прочее. Существует как стандартная комплектация моделей, так и индивидуальная.

Несмотря на разный материал и конструкцию деталей, устанавливают модули по одной и той же схеме.

Крепление петель

Информационные даты

Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 31.12.1987 N 325.

Взамен ГОСТ 6629-74.

Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в том числе противопожарные и звукоизоляционные) и двери из древесины ценных пород.

Раздвижные межкомнатные внутренние двери

В нашей стране раздвижные дверные системы не регламентируются какими-либо отдельными документами. При их изготовлении производители руководствуются ГОСТ 6628-88, который охватывает все без исключения внутренние двери для жилых, а также для общественных помещений.

Раздвижные двери классифицируются по количеству створок и типу открывания. Так, различают одностворчатые и двухстворчатые конструкции. По типу открывания различают раздвижные, а также складные варианты.

Что касается материалов, то они такие же, как и для обыкновенных распашных моделей дверей. Также допускается производство изделий из стекла, но при этом обязательно, чтобы стекло было закаленным и было заключено в обвязку из алюминиевых сплавов.

Требования, предъявляемые к наружным или уличным стальным блокам

Об уличных дверных блоках рассказывается в ГОСТ 24698. По эксплуатационным характеристикам эти модели обязаны соответствовать нескольким важным требованиям.

Так, эти решения должны иметь высокие характеристики звуко- и теплоизоляции. Обязательно на раме и в створке должен быть установлен уплотнитель. Также поверхность и отделка дверного полотна должна обладать очень высокой износостойкостью, чтобы противостоять атмосферным воздействиям. Защитный слой должен надежно защищать металл от коррозионных процессов.

Кроме этого, дверь должна выдерживать перепады температур и не деформироваться. Также в документе указано о пожаробезопасности, строгом соблюдении геометрических характеристик. Необходимо наличие более серьезных запирающих устройств, чем это предусмотрено для обычных входных дверей в квартиру.

Все эти положения и требования должны полностью соблюдаться производителями дверных конструкций из металла. От того, точно ли производитель соблюдает ГОСТ, зависит качество конечной продукции. Большинство производимых в России всех металлических дверей обладают действительно высоким качеством и полностью соответствуют этим требованиям. Покупатель получает высоконадежный и защищенный продукт.

Основные требования по ГОСТ 31173-2003

Данный стандарт и требования распространяются на все металлические дверные конструкции для любых типов зданий. В этом документе описали самые главные параметры, которые обязаны соблюдать производители дверей, которые работают на территории Российской Федерации. Единственные двери, которые не рассмотрены в этой нормативной документации – это высокозащищенные конструкции и изделия специального назначения.

Согласно нормативных требований, дверное полотно должно представлять из себя конструкцию из металлического профиля и листового металла, соединенных методом сварки. Стандарт допускает применение как прямого профиля, так и гнутого. Все угловые соединения могут быть выполнены как с применением сварки, так и с помощью других технологий (при условии, что прочность конструкции будет сохранена).

Также в технических условиях указана информация по дверной коробке – производителям рекомендуется изготавливать этот элемент из гнутых профильных труб или же гнутого профиля. Что касается размеров, то профиль должен быть не тоньше 1,5 мм, сечение трубы должно составлять не менее 40×50 мм.

Кроме профилей, на базе которых создается основа, дверной блок также должен быть усилен специальными элементами. Стандарт предусматривает как минимум два ребра жесткости по вертикали и горизонтали. Также возможно усиление посредством наклонных профилей. Горизонтальные ребра жесткости должны быть расположены в районе противосъемных систем или же в зоне петель.

На наружные металлические двери ГОСТ рекомендует устанавливать два или же больше контура из уплотнителей. Они должны устанавливаться строго без зазоров, а материал уплотнителя должен подбираться исходя из климатической зоны и возможных атмосферных воздействий.

Все требования, прописанные в данной нормативной документации, могут использоваться только для дверных конструкций определенных габаритных размеров. Так, площадь полотна должна составлять не более 9 м2. Высота открывающегося полотна – меньше 2200 мм, ширина – до 1200 мм. Вес блока по стандарту – не больше 250 кг.
