Как самостоятельно смонтировать секционные ворота для гаража?

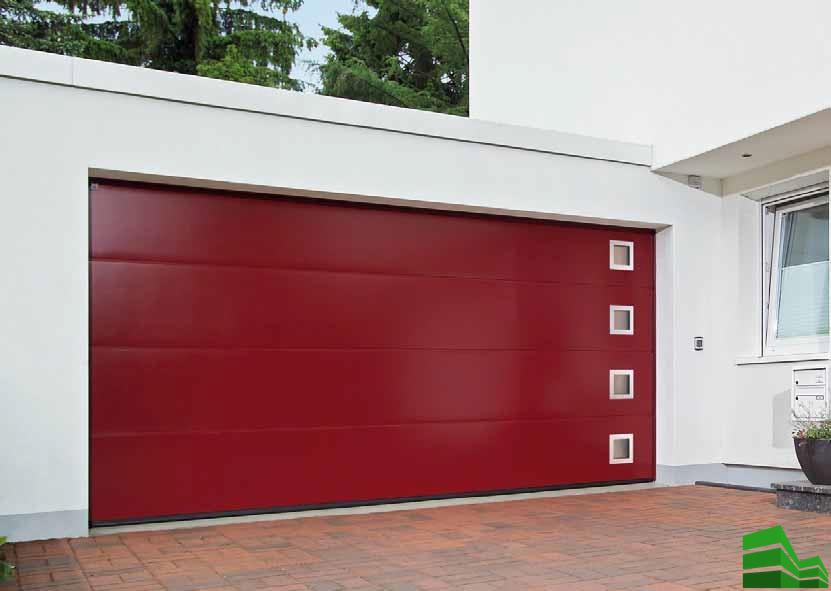

Секционные ворота

     Некоторые владельцы авто дабы не тратиться, решают своими руками установить секционные ворота, при этом они рассчитывают исключительно на свои умения, навыки и знания. На самом деле можно не столкнуться с большим количеством проблем, если учесть все нюансы и детали монтажа.

Секционные ворота своими руками

         Среди материалов для ворот не должны присутствовать элементы, которые ранее уже были к эксплуатации, каждая деталь должна быть новой. Если вы будете пренебрегать этим правилом, то можете столкнуться с проблемой недолговечности, и однажды дверь в гараж не откроется, и вы не сможете войти в него.

         Есть несколько рекомендаций относительно сборки, к которым ради своего блага следует прислушаться:

  • Во время работы опираться на оригинальные чертежи;
  • Пользоваться исключительно заводскими расходными материалами;
  • Каждая деталь должна быть размещена четко и правильно;
  • Должен быть правильный предварительный расчет будущей конструкции.

Установка гаражных ворот своими руками осуществляется на внутренней стороне входа в помещение, учитывайте и тот факт, что во время открытия они будут подниматься до самого потолка. Конструкция может открываться как вручную, так и с помощью автоматики, все будет зависеть от комплектации, которой отдаст предпочтение владелец авто. Запирать полотно ворот следует очень надежно, чтобы в гараж не смогли проникнуть посторонние лица.

Секционные ворота своими руками

Основные общепринятые качества для гаражных ворот – надежность, практичность и легкость в эксплуатации. Конструкция секционных ворот обладает всеми перечисленными качествами, при этом они не требуют дополнительного места при открытии и их легко сделать подъемно-автоматическими.

Секционные ворота своими руками

Благодаря современным материалам они обладают хорошими теплоизоляционными свойствами и могут отлично преобразить фасад гаража.

Основным минусом секционных гаражных ворот является их цена. По сравнению с обычными распашными воротами она может быть больше раза в два и более.

На рынке имеется достаточно большое количество фирм, занимающихся изготовлением, продажей и установкой таких ворот. Но наличие большой конкуренции на рынке все равно не повлияло на цену. Причиной этому является сложное устройство ворот и дизайн.

Чтобы хоть как-то сэкономить на установке, советуем купить готовый механизм и заняться установкой самостоятельно, а также выбирать заводские расцветки ворот, они ничем не хуже авторских и долговечны.

Конструкция гаражных секционных ворот состоит из ламелей, скрепленных между собой в единое полотно, и механизма, состоящего из направляющих, пружинных блоков для уравновешивания полотна во время движения, и подъемно-торсионной системы, обеспечивающей движение полотна вдоль направляющих за счет системы тросов, валов и барабанов.

Монтаж гаражных секций своими руками

Вы выбрали и заказали продавцу гаражные секции необходимого размера. Ваш заказ будет исполнен через несколько дней. Вы используете время ожидания с пользой – подготовите проем для установки ворот. От правильного исполнения этой работы напрямую будет зависеть надежность всей конструкции. Как правило, для оформления проема используется прочная металлическая рама, сваренная из фасонного профиля.

Важно! Отклонения по вертикали и горизонтали не должны превышать полсантиметра в целом или не более полутора миллиметров на один метр рабочей поверхности

Далее используется стандартная схема монтажа ворот:

  1. Прикрепляете все несущие детали согласно инструкции, которая прикладывается к секционным воротам, самонарезающими металлическими винтами.
  2. Собираете полотно
  3. Устанавливаете его на кронштейны. С помощью регулировки добиваетесь плотного прилегания
  4. Устанавливаете мягкие уплотнители из резины и каучука по бокам и верху гаражных ворот. Это способствует полной герметизации проема.
  5. Снимите защитную пленку с деталей ворот. Иначе под действием атмосферных осадкой и солнечных лучей, она «намертво» прикипит к воротам, и вы не сможете ее снять. Это придаст воротам крайне неэстетичный вид.

Правильная установка гаражных ворот

По окончании монтажа проверьте правильность установки гаражных ворот:

  1. Створка должна двигаться плавно — механизм работает тихо, без заклинивания. Поднимите немного створку вверх и опустите ее. Если ворота слушаются вашей команды, а не опускается самопроизвольно, вы правильно сбалансировали полотно.
  2. Проверьте герметичность гаражных ворот. Убедитесь, что между полотном ворот и проемов нет зазоров. Самый простой способ: выключить в гараже электричество и посмотреть, пробивается ли в гараж дневной свет по всему периметру ворот.
  3. Осмотрите целостность полотна. Если в процессе монтажа полотно получило механические повреждения, сколы, необходимо тщательно зачистить их и покрасить краской в тон.

Уход за гаражными воротами

  1. Всегда содержите конструкцию в чистоте
  2. Регулярно проводите осмотр и техническое обслуживание
  3. Заключите договор на сервисное обслуживание автоматики ворот со специалистами
  4. Не оставляйте надолго ворота в открытом или полуоткрытом состоянии.

Следуя нашим советам и инструкции, вы получите безопасные ворота, которые надежно будут служить вам в течение долгих лет.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

  • необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
  • разнообразие внешних обрамлений;
  • легкость проведения монтажных работ;
  • надежность конструкции;
  • пожаробезопасность;
  • получение высокого уровня звуко- и теплоизоляции;
  • автоматическая блокировка системы при выходе механизмов из строя;
  • удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

  • высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
  • дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

  1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
  2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

  • пружин;
  • роликов;
  • рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики

Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Автоматика и доступ в гараж

При размещении заказа я не указал, что потолок гаража наклонный (от ворот к задней стене идет подъём с разницей высот в 40 см). Поэтому длины кронштейнов для крепления горизонтальных направляющих автоматики к потолку не хватило. Пришлось придумывать и изготавливать дополнительные детали для удлинения кронштейнов. Изготовленная мной подвеска на резьбовых шпильках позволила легко регулировать положение направляющей для автоматики относительно потолка.
Установка самостоятельно электропривода, его программирование, изучение инструкции потребовали дополнительного времени.

Привод крепят к направляющей специальными кронштейнами.

Наклонный потолок в гараже заставил придумывать разные варианты крепления кронштейнов для крепления направляющей к потолку гаража.

Для крепления направляющей к потолку в комплектацию входят специальные кронштейны. Я подвесил кронштейны к потолку на шпильках.

Крепление направляющей к потолку гаража.

Каретка. Возможны два режима управления воротами: автоматический и ручной. Переключение между этими режимами осуществляется с помощью шнура, либо посредством внешнего ручного расцепителя, которые управляют блокировкой каретки. С помощью шнура можно разблокировать каре тку изнутри гаража. Внешний расцепитель располагается на панели ворот и для разблокировки каретки с его помощью нужен специальный ключ для замка.

Внешний вид гаража с секционными подъемными воротами. Виден расцепитель на полотне ворот.

Инструкция

  1. Как только основание для установки будет готово, наносим разметку в тех местах, где будут находиться крепежи.
  2. Устанавливаем направляющие. Они должны быть установлены строго по уровню.
  3. После того как крепежи смонтированы, можно приступать к сборке самого полотна ворот. Начинают с нижней секции и продолжают до верхнего уровня.
  4. Каждую секцию после установки проверяем уровнем для предотвращения перекосов.
  5. Для закрытия образовавшихся зазоров применяются специальные металлические прокладки, но можно воспользоваться и деревянными рейками.
  6. Когда ворота установлены, начинаем монтаж подъемного механизма и системы управления.
  7. Как только монтажные работы завершены, проверяем работоспособность ворот.
