Нужно ли делать проект конструкции
Чтобы правильно рассчитать количество материалов, нужно сделать план гаража
Перед тем как начать строительство с нуля, его необходимо узаконить. Такое требование относится к зданиям любого типа, к которым планируется подвести коммуникации общего пользования — воду, электричество, водопровод, канализацию. Поэтому владельцу недвижимости следует сделать грамотный, продуманный до мелочей проект. Согласовывать в соответствующих инстанциях его можно самостоятельно через МФЦ, но целесообразнее через правление кооператива.
Чертеж гаража делается в масштабе и должен содержать такую информацию:
- месторасположение на участке с привязкой расстояний к постоянным ориентирам;
- размеры в миллиметрах (ширина, длина, высота);
- тип фундамента;
- стены;
- перекрытия;
- крыша;
- въездные ворота;
- вентиляционная система;
- подвод коммуникаций;
- внутренняя схема гаража с разводками и потребителями;
- наличие средств пожаротушения.
Проект – гараж с навесом под третье авто
Этот проект подойдет семье с двумя личными авто, если в гости часто приезжают гости или родственники. Третье парковочное место представлено крытым навесом на всю длину гаража. Это позволяет защитить машину от непогоды.
Когда дополнительное место будет пустовать, это пространство можно использовать для обустройства террасы. Размер гаража составляет 6.5×6.5 м. Ширина дополнительного места составляет 3 м.
- Тип стен – пенобетон;
- Наружная отделка – специальный шпатлевочный состав;
- Кровельный материал крыши – металлочерепица.
Преимуществом данного проекта в первую очередь является его простота и практичность, а также менее затратное строительство ввиду использования пенобетона и облегченного фундамента. Дополнительное удобство приносит отдельный выход, ведущий под навес.
Основные аспекты для составления проекта
Перед составлением проекта каркасного гаража необходимо разобраться во всех особенностях его устройства. Одно из главных достоинств – скорость возведения. Время, затраченное на выполнение работ, в разы сокращается в сравнении с капитальными строениями. Кроме этого, выделяют такие преимущества:
- Возможность выполнения постройки в любое время года.
- Выполнение крепежа с помощью болтов, что сокращает время проведения работ.
- Отпадает необходимость привлечения к выполнению работ дорогостоящей тяжёлой техники.
- Малое количество мусора и отходов, что также экономит время.
Единственным проблемным вопросом, к которому необходимо отнестись с большей серьёзностью – фундамент под каркасный гараж. Существует несколько вариантов:
- мелкозаглублённый плитный фундамент;
- площадка, предварительно покрытая асфальтом;
- монолитная незаглублённая плита;
- лента неглубокого заложения.
Определяясь с фундаментом, нужно учитывать тип грунта. Здесь понадобится консультация специалистов.
Важный момент – выбор материала для конструкции. Следует помнить, что деревянный каркасный гараж имеет один существенный недостаток – высокая степень возгораемости. На этапе составления проекта продумывают мероприятия по обеспечению пожарной безопасности.
Какие материалы использовать для стен
Гараж входит в категорию лёгких построек, нагрузка на него небольшая — только крыша и осадки. Так что в толстых стенах нет нужды.
Удешевить строительство можно при помощи каркасной конструкции или путём покупки б/у кирпича либо пенобетона. Но если использоватьстарые материалы, понадобится дополнительная отделка. Тогда расходы увеличатся.
Сам каркас делают из досок, а стены обшивают OSB-плитой либо многослойной фанерой. Внутри конструкцию можно утеплить минеральной ватой. Если гараж будет примыкать к дому, можно сэкономить за счёт отсутствия необходимость строить ещё одну стену. Но при этом нужно правильно состыковать обе постройки между собой.
Какие материалы лучше использовать
Выбор материалов для строительства и отделки гаража чрезвычайно широк. Можно использовать все те, которые подходят для возведения жилого дома. В первую очередь определяются с типом фундамента.
Для двухместных гаражей необходимо солидное основание, способное выдерживать значительные весовые нагрузки. Это либо монолитная железобетонная плита, либо полноценный ленточный фундамент.
Плиту заливают самостоятельно, так как даже ЖБИ промышленного типа потребуется не менее двух штук. Это чревато перекосом основания. Если решено возводить ленту по периметру строения, всё равно потребуется заливать бетонный пол. Поэтому плита в любом случае предпочтительнее.
Материалы для стен
По соотношению цена-качество лучше всего подойдут пеноблоки или каркас с утеплителем
Стены возводят из нескольких видов материалов:
- кирпича;
- пено- или газоблоков;
- бетонных блоков или плит;
- сэндвич-панелей;
- профнастила;
- каркасного типа с утеплителем внутри.
Выбор зависит от финансовых возможностей владельца и доступности материалов. Самый холодный и недорогой гараж – из профнастила. Он представляет собой металлический каркас, обшитый металлическими же полотнами. Утеплить такое строение можно, но только изнутри. А согласно правилам теплотехники, внутреннее утепление намного менее эффективно, чем наружное.
По этой и многим другим причинам, рекомендуется остановить выбор на более достойных материалах для строительства гаража на две машины. Самые экономные варианты из них – пеноблоки или каркас с утеплителем (его строительство обойдётся дешевле, чем из покупных сэндвич-панелей). Если планируют устанавливать двое ворот, между ними потребуется возвести балку из кирпича, бетонных блоков или пеноблоков.
Самые основательные строения – кирпичные или бетонные. Это стандартное решение для одно- или двухместных гаражей. Потребуются значительные финансовые вложения, но они вполне оправданы. Строения из кирпича и бетона – самые долговечные. Но тёплыми их не назовешь. В этом они проигрывают каркасникам и постройкам из сэндвич панелей. Поэтому требуют утепления, которое устраивают под обливочным материалом внешних стен. В качестве утеплителя выбирают пенопласт или плиты минеральной ваты.
Материалы для кровли
Из кровельных материалов подойдут профнастил, шифер или ондулин
Выбор кровельных материалов столь же широк, как и строительных. Наиболее популярны:
- металлочерепица;
- профнастил;
- ондулин и его аналоги: Aqualine, Bituwell, Ondura, Nuline;
- гибкая черепица;
- шифер плоский и волнообразный.
Чего нельзя сказать о металлочерепице и гибкой черепице. Монтаж этих кровельных материалов требует наличия и знаний, и навыков. Положить мягкую черепицу без перекосов сможет только мастер. Новичку придётся изучать технологию работ и знакомиться с её нюансами.
Более прост и удобен в монтаже профнастил. Он столь же надёжен и долговечен, как все перечисленные выше кровельные материалы
Важно правильно уложить первое полотно, все следующие крепят, ориентируясь на него. Кровля из профнастила обойдётся дешевле, чем из металлической или мягкой черепицы. Не придётся приглашать мастеров, так как все работы можно выполнить самостоятельно
Не придётся приглашать мастеров, так как все работы можно выполнить самостоятельно.
Материалы для строительства
Выбор материалов обусловлен не только бюджетом, но и тем, о какой части строения идет речь:
- Фундамент. Чаще всего его делают плитным, поскольку такое основание выдержит вес двух транспортных средств и другие нагрузки. Расчет фундамента нужно делать с запасом, проектируя гараж на две машины; размеры плиты должны быть на 20-40 см больше периметра по стенам. Для заливки используют бетонную смесь на основе цемента марки не ниже М-400, армирование осуществляется с помощью арматуры.
- Стены и перегородки. Несущие части конструкции могут быть сделаны из газоблока, керамзитного блока, кирпича, а внутренние стенки – из полублока либо стеновых панелей.
- Перекрытия. Если гараж имеет мансардный или полноценный жилой этаж, для этой цели могут использоваться плиты ЖБИ.
- Кровля. Стропильная система делается из бруса и досок, на обрешетку из реек укладывается пирог из гидро- и теплоизоляции, а сверху устанавливают внешнее покрытие. В зависимости от бюджета и предпочтений это может быть металлочерепица, профлист, мягкая кровля или иной материал. Форма чаще всего односкатная, но если сверху устроен второй этаж, обычно делают двускатную кровлю.
- Внешняя отделка. С этой целью может использоваться фасадная штукатурка, сайдинг, облицовочный кирпич и т.д.
Соседний участок пустой
СНиП регламентирует расстояние при строительстве гаража от забора, сбоку и впереди, а также от ближайшего соседского строения и красной линии. В этом случае имеет значение право первого застройщика.
Гараж на незастроенном участке можно делать не ближе 1 метра от соседей
Если на соседних участках еще не приступили к строительству дома и хозяйственных построек, то гараж можно ставить на расстоянии 1 м от соседнего забора. Замер происходит от крайней точки цоколя и до линии разграничения, в данном случае, забора.
Сточные воды с крыши по СНиП не должны попадать на чужой участок. Проход между строением и забором должен оставаться свободным.
Свободный проход между гаражом и забором обеспечивает хороший сток воды с крыши
Перед строительством гаража поговорите со своим соседом. Если у него уже имеется утвержденный план застройки участка, в первую очередь дома, то это приравнивается к началу строительства и действует законодательно на уровне имеющихся построек.
Строительство каркасного гаража
Чертёж каркаса и будущей постройки необходим начинающим строителям. Он также нужен для расчётов расхода строительных материалов – опорных балок, стеновой обшивки, кровельных панелей. Можно пользоваться готовыми чертежами гаражей, типовыми решениями, которые приводятся в различных рекомендациях по строительству каркасных гаражей своими руками, в пошаговых инструкциях. Или обратиться к специалистам и заказать расчёт и чертёж вашего гаража с индивидуальными размерами, требуемой конструкцией.
Развернутый чертеж.
В готовом чертеже должен быть рисунок-эскиз будущего каркаса.
Эскиз-рисунок каркаса.
Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.
Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.
Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.
Плита фундамента.
Перед укладыванием плиты проводят подготовительные работы — разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.
Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.
Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.
Монолитный фундамент со смотровой ямой.
Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх — выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.
На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.
Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.
Технология и этапы стройки
Строительство гаража происходит в строго определенной последовательности:
- Создание проекта.
- Проведения всех расчетов и подготовка материалов.
- Возведение фундамента.
- Постройка стен.
- Покрытие бетонной коробки кровлей.
- Установка окон и дверей в проемах.
- Установка ворот.
- Гидроизоляция.
- Утепление.
- Отделка.
Разметка ленточной основы или монолитной плиты
Это первоначальный этап. Разметка происходит следующим образом: первоначально копается котлован по натянутым шнурам соответствующих размеров в который и будет заливаться бетон натяги.

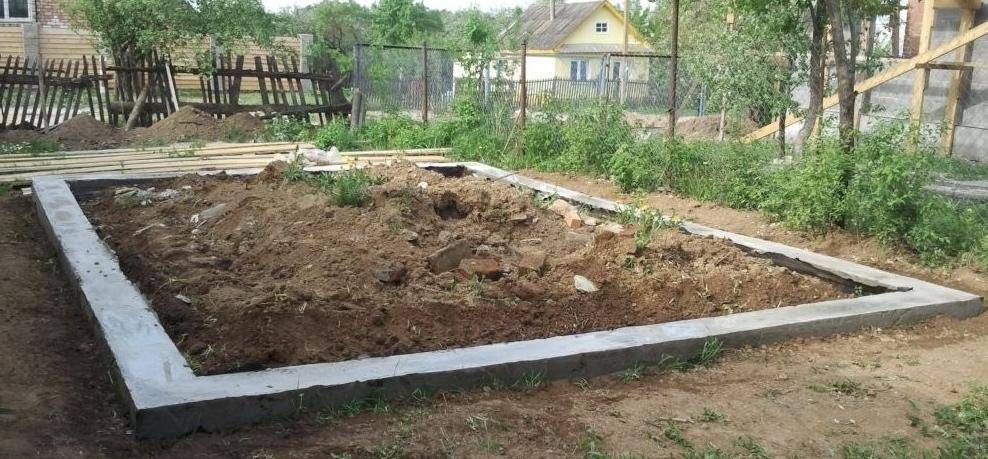

Фундамент
Так как общий вес конструкции невысок, то можно снизить затраты на возведении фундамента. В зависимости от типа грунта можно выделить следующие типы фундаментов
- Монолитный или свайный: если в грунте неглубокое залегание грунтовых вод.
- Свайно- ленточный: нормальные плотные грунты не подверженные подтоплению и сползанию.
Для постройки смотровой ямы лучше использовать именно ленточный тип фундамента, это существенно облегчит работу и сократит финансовые издержки. Первоначально для установки фундамента снимают слой грунта на 70 – 90 см, после чего трамбуют получившийся котлован чтобы предотвратить проседание. Затем дно укрепляется арматурой и засыпается песком.
Оптимальный вид арматуры — это пруток диаметром 8, типа А400. После заполнения песка на 20 см необходимо повторно утрамбовать получившийся слой. Затем засыпают еще 20 см песка, уплотняют и засыпают 10 см щебня, который также трамбуют. После всех этих манипуляций устанавливают опалубку из досок, которая укрепляется арматурным каркасом и заливается бетонной смесью.
После того как бетон застынет ее необходимо уплотнить рубероидом для гидроизоляции. Все, фундамент под гараж готов. Можно приступать к дальнейшему строительству.

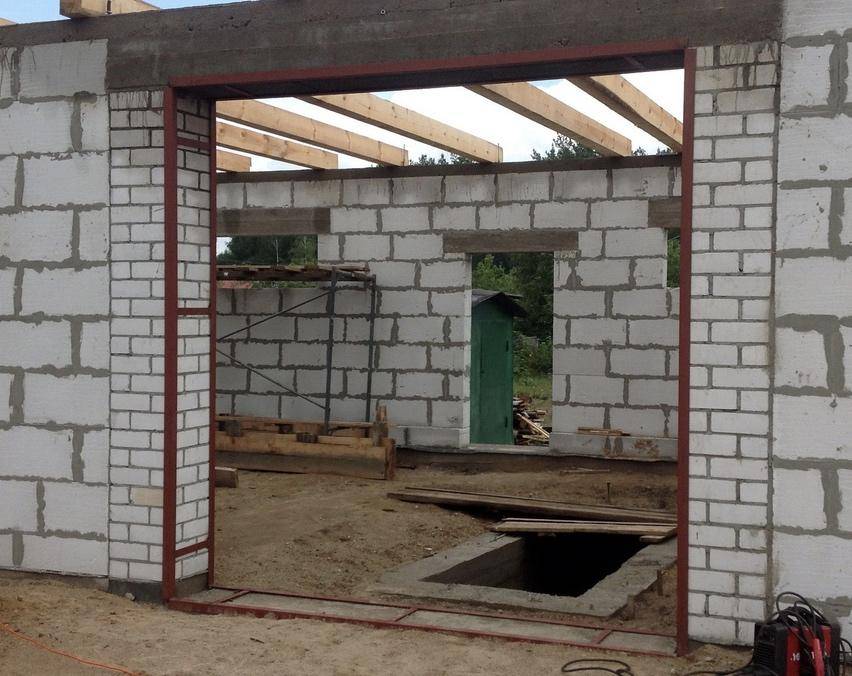

Строительство стен
При укладке газобетонных блоков нельзя использовать обычный раствор как для кирпичей – нужна специальная клеевая смесь. Благодаря ей обеспечиваются тонкие ровные швы (до 1 мм). Это обеспечивает соответствующую тепло- и гидроизоляцию. В целом кладка ничем не отличается от кирпичной, главное не забывать о вентиляции и укреплении оконных проемов арматурой.
Монтаж кровли
Моет быть как односкатной, так и двускатной, зависит от особенностей отвода осадков на данной местности и рельефа поверхности. Первоначально устанавливается гидроизоляция, затем возводятся стропила, на которые крепится профнастил или рубероид.
Как сделать пол с ямой для осмотра
После кровли, если позволяет грунт можно выкопать смотровую яму. Для этого делаем в центре помещения заглубление размерами 1.8*0.8*1.5 метра, трамбуем дно песком или глиной, затем кладем гидроизолирующий слой рубероида и заливаем цементом на 10 см. Если гараж расположен в сыром регионе, то лучше выложить дно шлакоблочным кирпичом. И не забудьте укрепить и гидроизолировать края и стены. Это можно сделать битумной мастикой.
Установка ворот
В проем устанавливается металлическая скоба на 20-сантиметровые штыри. Затем на нее навариваются петли и вешаются ворота. Все гараж готов. После установки ворот гаража можно заниматься дополнительной отделкой и утеплением, но основные функции он уже будет выполнять.
Утепление гаража
Главный недостаток блоков из газобетона – они разрушаются под действием влаги. Поэтому стоит озаботиться внешней отделкой чтобы существенно продлить срок эксплуатации помещения.Утеплить помещение можно пенопластом, а сверху покрыть гидрофобной штукатуркой и покрасить по своему вкусу. Если в гараже качественная вентиляция, то утеплять изнутри необязательно, нужно только оштукатурить и окрасить стены
Внутренняя отделка
Внутренняя отделка подразумевает утепление, штукатурку стен и покраску. Если вы проживаете в холодном регионе, то утепление обязательно. Если же вы решили не делать теплый гараж, то стоит покрыть поверхность газобетонных блоков слоем краски, чтобы предотвратить проникновение водяных паров внутрь блоков.
Подготовка основания – делаем гараж устойчивым
Вне зависимости от того, каким будет фундамент, вначале готовим площадку: наносим разметку и снимаем верхний растительный слой грунта. Если фундамент будет ленточным, по периметру прокапываем траншеи глубиной около полуметра. Если фундамент плитный, углубляем всю площадку примерно на 40 см. Дно траншей или площадки засыпаем песком на 20 см и тщательно утрамбовываем.
Учтите, что на обустройство фундамента, если его заливать самостоятельно, уйдет примерно месяц, так как бетон набирает прочность в течении 28 суток. Чтобы ускорить процесс, можно использовать готовые фундаментные плиты или блоки. Но в этом случае увеличатся финансовые затраты. Поэтому вы должны решить сами: что для вас важней – стоимость или скорость строительства.
Чтобы сделать фундамент полностью самостоятельно, устанавливаем опалубку из досок, влагостойкой фанеры или OSB. Важным элементом фундамента является армирующий каркас. Для ленточного фундамента делаем каркас из арматуры в виде прямоугольного параллелепипеда. Диаметр арматуры должен составлять 0,8 мм. Для плитного фундамента каркас выполняем из сетки с ячейкой 200х200 мм и диаметром арматуры 0,8 мм. Сетку укладываем в два слоя на расстоянии около 150 мм.
Опалубку заливаем бетоном марки М200, утрамбовываем и выравниваем. Спустя 28 суток после заливки поверх фундамента (между стенами и основанием) настилаем пару слоев рубероида или другого битумного гидроизоляционного материала.
Если вы решили сделать ленточный фундамент из готовых блоков, их просто укладываем в подготовленные траншеи и скрепляем между собой цементным раствором. Точно так же укладывается и плитное основание из готовых плит. Единственное, для выполнения этой работы потребуется подъемная техника.
Отображение проекта на бумаге
Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:
Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.
После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м 2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.
В зависимости от установленных размеров, рассчитывается количество материала.
Выяснить прочность
Безусловно, первое, на что обратит внимание каждый уважающий себя и любящий свою машину автомобилист, – прочность будущего гаража. Никакие тенты, времянки, навесы и прочие конструкции, отличающиеся хлипкостью, в качестве гаража служить не могут, хоть многие из уникумов и умудряются впихнуть туда свое авто на круглогодичное проживание
Никакие тенты, времянки, навесы и прочие конструкции, отличающиеся хлипкостью, в качестве гаража служить не могут, хоть многие из уникумов и умудряются впихнуть
туда свое авто на круглогодичное проживание
.
Если средств в обрез, а гараж нужен, то каркасное покрытие сможет спасти вашу машину от природных явлений и переападов температуры.
Каркасный дом для машины
будет достаточно прочным, но, чтобы довести сооружение до идеала, вам необходимо:
- построить гараж таким образом, чтобы он не зависел от внешней среды;
- создать настолько простую конструкцию, чтобы она позволяла ремонтировать машину на месте;
- обеспечить низкий уровень теплоотдачи сооружения;
- вложить в строительство минимум средств.
