Подготовка и заливка фундамента под гараж своими руками

Виды фундаментов, применяемых при возведении гаражей

Для строительства, в зависимости от условий, выбирают один из следующих видов основания:

Выбор фундамента под гараж из пеноблоков делают в зависимости от таких факторов как:

• вес всех строительных материалов, автомобиля и стеллажей.
• наличие погреба и смотровой ямы;
• характеристики и тип грунта;
• расположение верхнего уровня грунтовых вод;
• глубина промерзания почвы.

Поскольку проектирование фундаментов является сложной инженерной задачей, то изыскания, расчет конструкции, черчение и подбор материалов лучше всего поручить квалифицированному специалисту.

Определение типа грунта. Схема ленточного фундамента.

Глубина фундамента мелкого заложения не превышает 700 мм и должна находиться как минимум на 500 мм выше уровня залегания грунтовых вод. При глубоком заложении, низ конструкции всегда должен быть ниже точки промерзания. Ширина ленты не может быть менее 250 мм.

Фундамент ленточного типа может быть построен из монолитного железобетона, бетонных блоков, бутового камня или полнотелого красного кирпича. Монолитное основание отличается повышенной прочностью. Процесс его монтажа состоит из следующих этапов:

1. инженерный расчет конструкции и составление чертежа;
2. выполнение разметки с помощью деревянных колышков и шнура;
3. выемка грунта на глубину заложения фундамента;
4. устройство подстилающей подушки из песка и щебня;
5. установка опалубки;
6. сборка армирующего каркаса;
7. заливка бетона;
8. снятие опалубки и устройство гидроизоляции;
9. обратная засыпка нерудными материалами.

Для того, чтобы защитить фундамент от грунтовых, дождевых и талых вод, по периметру гаража устраивается бетонная или асфальтовая отмостка. Перед воротами делается прочное дорожное покрытие для выезда. Для уменьшения морозного пучения, отмотку нужно утеплить и гидроизолировать.

Монолитная плита

Плитный фундамент для будущего гаража из газобетонных блоков представляет собой сплошной плоский железобетонный монолит с продольным проемом под смотровую яму. Минимальная толщина плиты — 200 мм. Построить такой фундамент можно только на ровном горизонтальном участке, при этом нижняя поверхность плиты должна быть изолирована от воздействия влаги и утеплена минераловатными матами толщиной 50 мм.

Такие конструкции целесообразны на пучинистых грунтах, поднимающихся при наступлении холодов и опускающихся в теплое время года. Это глины, суглинки, торфяники и некоторые другие, способные усиленно поглощать и удерживать влагу, типы почвы.

Для армирования бетона необходимо наличие не менее двух сеток, края которых должны быть связаны с арматурой смотровой ямы. Устройство отмостки при таком фундаменте не является обязательным.

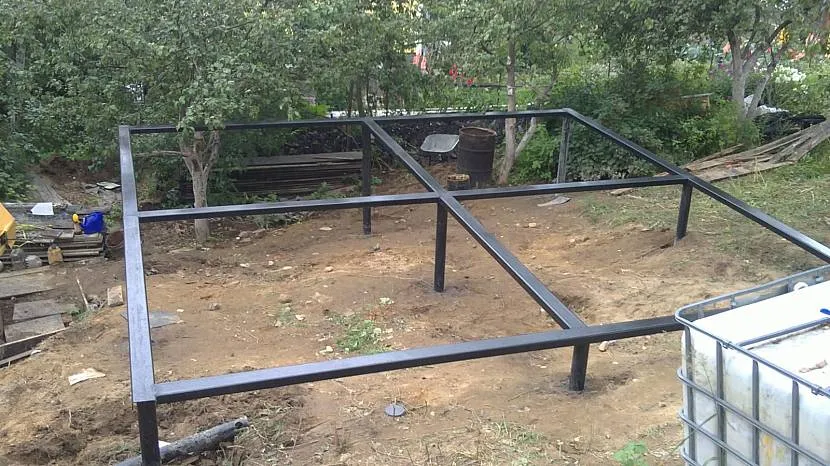

Свайные основания

Фундаменты этого типа монтируют на слабых и подвижных грунтах, а так же при наличии существенных перепадов высот на участке застройки. Для гаражей применяют винтовые металлические сваи, которые можно закручивать вручную или при помощи механизма.

Максимальная глубина погружения может достигать 6 метров, вплоть до твердых слоев грунта. После ввинчивания свай, их оголовки срезаются на одном горизонте выше уровня земли и завариваются металлическими пластинами.

Расстояние между сваями — не более 2-х метров. Опоры должны быть расположены не менее чем в три ряда по наибольшей длине строения. Сваи ввинчиваются строго вертикально, в предварительно выкопанном приямке глубиной до полуметра.

Для создания возможности кладки блоков, все сваи связываются между собой железобетонным или стальным ростверком, а пол делают из заводской или монолитной железобетонной плиты. Отмостка для такой конструкции не требуется. Перед вкручиванием металлических свай их необходимо обработать гидроизоляционным материалом.

Столбчатый фундамент

Основание столбчатого типа конструктивно напоминает свайный фундамент, но глубина заложения опорных столбов не достигает глубины промерзания, а поперечное сечение больше, чем у свай. Расстояние между столбами не может быть более 2-х метров с обязательным наличием их на всех углах.

Конструкция опор состоит из песчаной подушки, широкой бетонной подошвы и вертикально расположенного столба, который поднимается на высоту выше уровня земли. Все столбы связаны между собой ростверком, при этом обязательно наличие поперечных перемычек, которые будут дополнительно поддерживать плиту пола.

Материалом для изготовления столбов может служить железобетон, бутовый камень или полнотелый глиняный кирпич. После кладки столба, его поверхность должна быть обработана битумом. Ростверк представляет собой монолитную железобетонную балку.

Виды фундаментов

Разбираясь, как сделать фундамент под гараж, стоит сначала определиться с его разновидностью. Выбор делается с учётом расположения участка и характеристик грунта. При возведении гаража в качестве основания используют такие типы фундаментов:

• свайный либо столбчатый;
• ленточный;
• монолитный или плитный.

Каждый из них имеет свои отличительные особенности и преимущества. Выбирая подходящий, стоит познакомиться с характеристиками каждого.

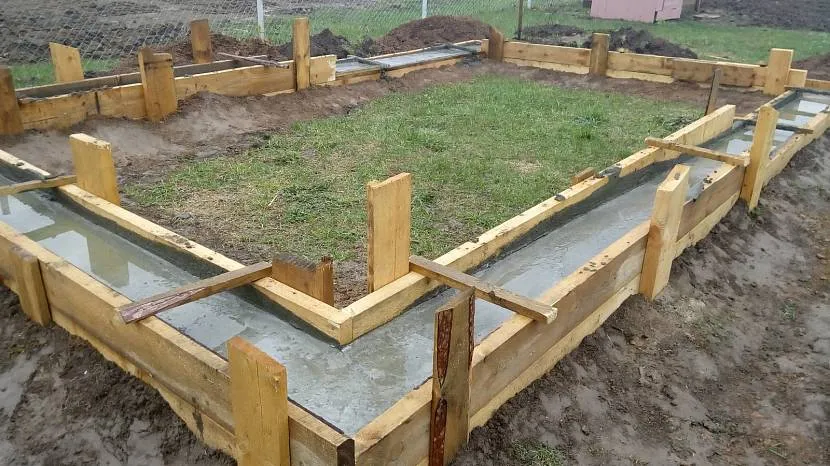

Ленточный

Фундамент ленточного типа формируется непосредственно в земле – по контуру возводимого гаража и внешне напоминающая ленту. Получил широкое распространение из-за простоты выполнения монтажных работ и продолжительного периода эксплуатации.

Особенности ленточного основания:

• Позволяет организовать подвальное помещение непосредственно под гаражом. В качестве стен у погреба используется само основание.
• Способно сохранить целостность при значительных температурных колебаниях.
• Может заливаться под гаражами, возводимыми из различных строительных материалов.

Ленточное основание получило наибольшее распространение

Источник blogspot.com

В зависимости от материалов, используемых при заливке, фундамент бывает бутовым, бетонным, бутобетонным. Первый самый дешёвый. Для его изготовления используется бросовый материал, что существенно снижает затраты на производство.

Для формирования бутобетонного фундамента используется смесь, состоящая из щебня, бута и гравия. Это несколько снижает затраты на заливку основания.

Бетонный фундамент заливается с использованием соответствующего раствора. Для обеспечения достаточных прочностных характеристик в состав рабочего раствор вводятся специальные добавки. Они повышают прочностные характеристики готовой конструкции.

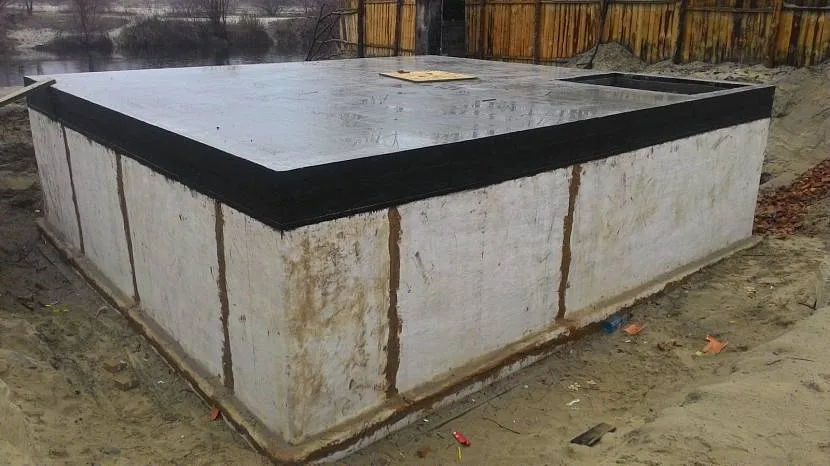

Монолитный

По своему исполнению монолитный фундамент – сплошная плита, выступающая в качестве основания и служащая полом для возводимого гаража. Выбор в пользу монолитной плиты делается при эксплуатации строения в сложных условиях:

• на участке с болотистой почвой;
• при близком расположении грунтовых вод;
• в случае пучения почвы.

Монолитная плита – самый дорогостоящий вариант

Источник fundamentt.ru

Сформированная специалистами основа обладает высокими прочностными характеристиками и способна выдержать значительную эксплуатационную нагрузку. Однако из необходимости значительных финансовых затрат на формирование, монолитный фундамент находит ограниченное применение. Для обеспечения достаточной эффективность основы предварительно выполняется технический расчёт будущей конструкции.

Столбчатый

Фундамент формируется путём заглубления в землю асбестоцементных или металлических столбов, воспринимающих нагрузку в процессе эксплуатации. Для возведения основания требуется немного времени и минимальные физические усилия при наличии специализированного оборудования и инструмента.

В качестве опор используются различные элементы: сваи, асбестовые трубы, заполненные бетоном, дерево и другие. Это оптимальный вариант для участков, где грунтовые воды находятся близко к основанию. Монтаж столбчатого фундамента может производиться на глубину 3,5 м и более.

Для изготовления столбчатого основания используются разные материалы, включая металл

Источник nasha-besedka.ru

Каким характеристикам должен соответствовать бетон

Ленточному фундаменту бетон лучше брать с повышенными прочностными показателями.

Если согласно конструкции, достаточно бетона М300, лучше выбрать марку М350 и само основание сделать несколько шире рекомендуемых параметров. Если над гаражом когда-то вы решите оборудовать жилую комнату – вам не нужно будет укреплять фундамент.

Самые значимые характеристики:

• Водостойкость;
• Прочность;
• Устойчивость к изменению температуры.

Водостойкость материала показывает, насколько безопасной будет конструкция и потребуется ли дополнительная гидроизоляция основания.

Прочность цемента в растворе влияет на долговечность сооружения. Определяется этот параметр маркой материала.

Универсальный фундамент – монолитная плита

Любой непрофессионал, решивший построить своими руками гараж столкнулся со сложностью выбора фундамента. Практически каждый задавался вопросом: «неужели нет универсального фундамента?». На самом деле в данной ситуации довольно сложно говорить об универсальности. Но меньше всего проблем, при наличии негативных факторов, доставит фундаментная плита, иначе говоря плавающий фундамент.

Плавающий фундамент – это монолитная железобетонная плита, которая кладется под здание. Такая конструкция хорошо распределяет нагрузки и оптимально подходит для одноэтажного гаража без дополнительных углублений (смотровой ямы, погреба). Плитный фундамент может эксплуатироваться даже в качестве пола, но лучше произвести утепление и сделать дополнительное покрытие.

Монолитная плита не просто так носит название «плавающий фундамент». Оно напрямую связанно с ее свойствами: при осадке или растрескивании грунта от сильных морозов, не происходит деформация фундамента и здания. Конструкция, вместе с плитой плавно усаживается, что обеспечивает долговечность и практичность строению.

Плюсы и минусы плавающего фундамента

Монолитная плита под гараж имеет множество положительных моментов, благодаря которым ее использование так широко распространено.

• Монолитной плите не страшны геологические проблемы. Такой фундамент не боится усадки, вспучивания и подмывания.
• Высокие грунтовые воды не помеха для гаража, выстроенного на монолитной плите. При условии правильной гидроизоляции и соблюдении технических норм, в гараже всегда будет сухо.
• Плитный фундамент может выступать в качестве пола, что позволит упростить работу и немного сэкономить. Как правило, сверху на плавающем фундаменте делается утепление и кладется основное покрытие.
• Конструкция железобетонной плиты позволяет сделать в гараже теплый пол. Это отличная альтернатива неравномерному и неэкономному отоплению.
• Монолитность конструкции обеспечивает 100% защиту от грызунов и насекомых, которые могут проникать через землю и пол.

Ну и главным достоинством конечно же является простота самой конструкции. Даже если вы никогда не делали ничего подобного, тщательно изучив вопрос, можно своими руками сделать надежный плавающий фундамент под гараж, который без нареканий прослужит вам много лет.

Хоть недостатков у такой конструкции мало, но все-таки они есть. Во-первых, такой фундамент исключает обустройство смотровой ямы или погреба. Но они и нужны не каждому. Во-вторых, установка монолитной плиты подразумевает под собой большой расход арматуры и бетона, что довольно затратно. Опять же, надежность и долговечность стоит этих расходов.

Подытоживая обзор основных качеств и свойств плавающего фундамента, можно сказать, что это самое практичное и простое решение для проблемных участков.

Варианты конструкции

Монолитная плита под гараж универсальна тем, что есть несколько вариантов конструкций. Вы можете использовать ту, которая наиболее соответствует вашим требованиям и финансовым возможностям.

1 Обычная

Обычная плита представляет собой сплошное основание, толщиной от 10 до 60 см, расположенное в углублении или на поверхности.

2. Армированная по краям

Такая конструкция может располагаться на любой удобной глубине (1,5-2,5 м). Армированная по краям монолитная плита представляет собой ровное основание с ребрами жесткости, размещенными по периметру. При помощи опалубки ребра также заливаются бетоном, образуя стены. Сверху формируется еще одна железобетонная плита на арматуре. В итоге мы получаем прочный фундамент с цокольным помещением, которое можно использовать как подвал или погреб. Из-за сложности и дороговизны в частных гаражах такая конструкция применяется не очень часто, но практически все многоэтажки строят именно по этому принципу.

3. Облегченная (решетка)

Такая конструкция позволяет немного сэкономить на материалах, правда и подходит только для гаражей из легких материалов (дерева, пеноблоков). Облегченный фундамент представляет собой не сплошную плиту, а решетку с ячейками (от 1 до 1,5 м). Монолитным такой фундамент можно назвать с натяжкой, он скорее похож на ленточный. Но тем не менее, с таким фундаментом нагрузка распределяется гораздо равномернее, а сама конструкция здания более устойчива.

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

• Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
• Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
• Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
• Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

Виды грунта

Она бывает трех типов:

• глина;
• супесь;
• суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Изучение почвы перед строительством фундамента под гараж

Перед заливкой фундамента необходимо определить тип грунта

Для строительства фундамента для гаража важно изучить почву: ее тип, влажность, глубину залегания грунтовых вод, наличие проложенных внизу коммуникаций. Также важны нагрузка на грунт и глубина его промерзания

Методика устройства фундамента на разных типах почвы различается. В любом случае основание не должно вспучиваться, деформироваться, проседать, скручиваться.

• Идеальное основание – скальный грунт. Он прочен, устойчив к влаге, не подвержен размыванию, разлому. Такое скальное основание не дает усадку в зимний, летний период, не промерзает. Но эти основания не подходят для обустройства подвальных этажей и цокольных помещений.
• Однородные малосжимаемые грунты без размытия являются оптимальным решением для стройки.
• Устойчивое основание получается на гравийных грунтах, которые не размываются водой и не проседают. Уровень промерзания их тоже незначительный – чуть более полуметра.
• Пески и супеси также пригодны для строительства. Равномерная плотность и хорошая толщина способствуют свободному проникновению воды, которая быстро уходит вглубь, не расширяясь при морозах. Глубина промерзания в средней части России не превышает 1 метра.
• Проблемными являются грунты с глиной. В зависимости от ее процентного содержания они делятся на подвиды: суглинки – 10-30%, супеси – до 10%, глина – 35% и выше. Суглинки и супеси пропускают воду, промерзая на большую глубину – до 2 м. При замерзании и оттаивании вспучиваются и опадают, толкая фундамент. Глинистая почва отличается содержанием песка. В красной ее много, в голубой — меньше.
• Торфяники не подходят под возведение капитальных строений. На них обычно устанавливают легкие или временные конструкции в виде сараев и дачных домиков. Торфяная почва содержит кислоты, негативно влияющие на материалы.

Желательно проведение геологических и инженерных изысканий для определения прочности грунта, просадки кома, вспучивания при замерзании, устойчивости к поперечным смещениям.

На глинистых почвах надо точно рассчитывать заглубление фундамента в зависимости от уровня промерзания.

Дополнительные проблемы возникают при обводнении грунтов выше глубины промерзания. На таком грунте невозможно установить серьезную конструкцию. Для осушения используют дренажные канавы и водостоки для слива лишней жидкости.

Начальные мероприятия

Чтобы правильно залить фундамент под гараж, надо грамотно подготовиться к выполнению работ. К перечню обязательных предварительных действий стоит отнести такие:

Разработку эскиза. Самый первый этап, требующий пристального внимания

При разработке эскиза внимание уделяется не только самому гаражу, но и наличию коммуникаций, месту их прокладки и глубине заложения. Если этого не сделать, в процессе выполнения работ возникнут конфликтные ситуации с соседями либо коммунальными службами;

Расчёт массы возводимого строения

Это позволит определить величину эксплуатационной нагрузки, а также понять, какое основание будет её воспринимать без разрешения;

Разработку чертежа. При его наличии можно будет рассчитать требуемое количество материалов и составить смету на выполнение работ;

Разметке территории стоит уделить особое внимание

Источник blogspot.com

• Выбор площадки. Месторасположение строения влияет на требования к основанию. Стоит хорошенько подумать, как разметить фундамент под гараж, чтобы в процессе его эксплуатации не возникало трудностей. Ворота должны располагаться в месте, обеспечивающим свободный заезд и выезд транспортных средств. Исследуют характеристики почвы в выбранной зоне. Геологические исследования позволят понять, на какой глубине залегают грунтовые воды. Это поможет определиться с типом основания и глубиной его залегания;
• Разметку территории. Для выделения определённых зон традиционно используются колышки и верёвка. Если концентрация влаги в грунте достаточно большая, предусматривают дренажную систему, чтобы снизить вероятность растрескивания поверхностного слоя основы.

Как самостоятельно залить фундамент под гараж

Заливать основание под гараж необходимо в несколько этапов.

Этап 1. Рытье траншеи.

Траншею роют по выполненной разметке с привлечением специальной техники. При малом бюджете строительства можно выкопать ленту ручным способом с помощью лопаты. Рекомендуемая глубина траншеи с учетом обустройства песчаной подушки – 0,6-0,7 м. Ширина траншеи зависит от выбранного материала для возведения гаража. Она должна превышать толщину стены на 10 см. также необходимо учесть место для монтажа опалубочной системы.

Этап 2. Обустройство подушки.

Для выполнения работы необходимо максимально уплотнить дно траншеи. Допускается укладка дополнительного слоя глины, который также требуется утрамбовать. Далее насыпают небольшое количество песка, увлажняют его и уплотняют. Поверх песка насыпают мелкофракционную щебенку и также трамбуют. Такая подложка выступает отличным амортизатором на подвижном грунте.

Этап 3. Монтаж опалубки.

Для изготовления опалубки используют доски, листы фанеры или ДСП, толщиной более 2 см. из выбранного материала сколачивают щиты и опускают их в траншею с обеих сторон. Крепление выполняют с помощью деревянных брусков. Между щитами устанавливают распорки одинаковой длины. Это позволит иметь равную ширину опалубки по всему периметру. С внешней стороны опалубки устанавливают подпорки. Дно траншеи и боковые части опалубки застилают гидроизоляционным материалом, чтобы избежать вытекания жидкости из бетонного раствора.

Этап 4. Создание армирующего каркаса.

Армирование способствует созданию прочного и надежного основания под гараж. Для сборки каркаса используют металлическую арматуру и мягкую вязальную проволоку. Величина ячеек каркаса подбирается индивидуально, главное, чтобы опора была прочной и не доставляла проблем при заливке бетона. Укладывать армирующий каркас лучше всего на куски пластиковой трубы. Это защитит металл от преждевременной коррозии.

Этап 5. Заливка бетонной смеси.

https://youtube.com/watch?v=b8S0FIRQmwk

Для заливки фундамента под гараж нужно использовать высококачественный бетон, который можно заказать в специализированных компаниях с доставкой. Однако для экономии средств лучше приготовить раствор самостоятельно. Для этого понадобится качественный цемент, песок и щебень мелкой фракции. Все компоненты смешиваются и разбавляются водой до получения однородной консистенции. Заливать бетонный раствор лучше слоями 20 см, проводя постоянное уплотнение. Это поможет удалить из бетона лишний воздух и влагу. Залитый фундамент необходимо тщательно выровнять. Набирать прочность основание должно в естественных условиях. Для защиты от прямых солнечных лучей и осадков нужно накрывать ленту полиэтиленовой пленкой. Кроме того в жаркую погоду рекомендуется постоянно увлажнять поверхность, чтобы избежать растрескивания фундамента.

Фундамент под гараж из пеноблока

Если вы решили построить гараж из пеноблоков, то, сооружая для него фундамент, стоит учесть технические характеристики блоков. Сам по себе пеноблок – легкий материал. Поэтому сооружать слишком мощный и тяжелый фундамент нет необходимости. В таких обстоятельствах большую роль играет тип грунта на строительной площадке.

Гараж из пеноблоков на ленточном фундаменте

Если уровень залегания подземных вод составляет ниже 2 м, то достаточно соорудить ленточный фундамент с глубиной до 0,5 м. Если же грунт на строительной площадке пучинистый, то делать фундамент необходимо будет монолитный, как вариант из бетонной плиты. Почему такой контраст, если пеноблок сам по себе легкий материал? Дело в том, что этот материал плохо переносит нагрузку на изгиб. Как следствие он трескается и разрушается. И если грунт начнет двигаться, то для предотвращения такого на фундамент устанавливается бетонная плита. В результате стены и фундамент будут одним целым. Стены из пеноблоков никогда не пойдут на излом.

Почему стоит строить фундамент

Гараж с фундаментом прослужит гораздо дольше

Единственный аргумент против такого типа основания – трудоемкость и временные затраты, которые ничем не отличаются от обычных работ по обеспечению устойчивости, путем дополнительного укрепления.

Для создания фундамента для гаража мастер точно также должен произвести исследование почвы, сделать расчет необходимых стройматериалов и доставить их к месту назначения, озаботиться сохранностью основания, выбором его типа и процессом возведения.

Ленточное основание одно из самых популярных

Если цель возводимого сооружения – сохранность автомобиля, то строить его имеет смысл только при обеспечении длительного гарантийного срока и гарантированной надежности укрытия.

Без основания ни одна постройка не может быть максимально надежной. В сложных погодных условиях неправильно обустроенный гараж неизбежно подвергнется деформации и может повредить машину, столь дорогую сердцу любого автомобилиста. Но, если построить гараж по всем правилам, то он легко может стать и дополнительным подсобным помещением, и мастерской, и надежным прибежищем для любимого средства передвижения. Правильно сделать основание гаража – это значит:

• обеспечить себя смотровой ямой для устранения мелких неполадок и диагностики;
• сделать выбор материала для строительства верхней части неограниченным;
• агрессивные среды, коррозирующие металл, практически отсутствуют внутри;
• погодные условия никоим образом не влияют на внутренний микроклимат;
• гараж дополнительно используется, как подвал или кладовая;
• можно сделать полы по грунту из остатков материала основания.

Рачительный хозяин всегда найдет возможность выделить некоторые средства на обеспечение дополнительной надежности, потому что понимает, что увеличить ее – значит, уменьшить расходы по ремонту.
