Этапы строительства фундамента для ограждения
Возведение основы для забора включает в себя несколько этапов, по окончании которых можно сооружать непосредственно кирпичные столбы.
Наборные столбы для ограждения изображены на фото ниже.
Наборные столбы из бетона
Разметка
Для разметочных работ требуются колышки и веревка (бечевка).
Колышки расставляют по внутренним и внешним сторонам планируемой траншеи, а затем между ними натягивают веревку. Такой метод позволяет создать исключительно ровную ленту. Ширина фундамента должна быть от 50 см.
Армирование и создание опалубки
После того как были проведены разметочные работы, необходимо выкопать траншею под размеры фундамента, глубина которой зависит от того, насколько сильно промерзает грунт.
Она должна быть глубже этого слоя на 20–30 см. Если пренебрегать этим правилом, то армированная опора может деформироваться в процессе эксплуатации.
Схема армирования основания под забор с кирпичными столбами
Так, например, для территорий с классическим климатом (то есть где температура зимой не ниже -25 °С) глубина фундамента составляет порядка 40 см.
Затем в траншее создают песчаную основу, ее поливают, утрамбовывают. Если фундамент будет выше уровня почвы, то необходимо создание опалубки правильной формы.
Она сооружается путем сбора деревянной конструкции и устанавливается по краям углубления. Ее укрепляют колышками. Затем укладывается арматура, в качестве которой можно использовать двойную сетку диаметром 10–12 мм.
Чертеж ленточного фундамента с перепадами высот
Бетонирование
Следующим этапом является подготовка раствора. Его делают из щебня, просеянного речного песка и цемента в пропорциях 4:4:1. После смешивания всех компонентов он должен получиться вязким. Этой смесью траншею необходимо залить слоями, а также уплотнить раствор брусом. Каждый слой должен схватиться.
Самый верхний слой должен быть жидким, то есть щебневая фракция не добавляется. Его накрывают брезентом или очень часто поливают, не допуская пересыхания. Спустя несколько дней опалубку снимают и занимаются столбами.
Перед заливкой фундамента под забор
Проблемы при строительстве
Во время проектирования забора требуется учесть несколько важных факторов:
- Парусность, то есть, высокая ветровая нагрузка может привести к опрокидыванию забора.
- Неравномерные деформации грунта, обусловленные его типом, близостью грунтовых вод.
Во избежание неприятностей, связанных с грунтом, необходимо предпринять ряд мер, в том числе правильно рассчитать глубину залегания ленточного основания, при подготовке траншеи подготовить подушку из песка и щебня
Перед возведением фундаментного основания, надо посмотреть на заборы, установленные на соседних участках. Если их «повело», то скорее всего, в этом виноват грунт.
Тип и схема забора
Заборы возводят на разных фундаментах и с отличающимися схемами крепления, но выделяют всего 2 основных типа — сплошной и секционный. Ограждения первого подвида обычно устанавливают на профилированные трубы, которые закрепляют в земле (вкапывают или вбивают). Трубы для ворот и калитки выбирают вдвое шире, чем для каркаса. В ветреных регионах формируют фундамент с использованием бетона и арматуры, а опорные столбы устанавливают на глубине 0,5—1,5 метра. Для временных сплошных оград хватит листов миллиметровой толщины. Секционный вариант забора монтируют на столбчатый или ленточный фундамент, который защищает также от воздействия почвы на металлопрофиль, распространения сорняков и проникновения животных. Несущую функцию в ограждении выполняют и опорные столбы между секциями профнастила. Опоры чаще всего возводят в виде кирпичных колонн. Популярностью пользуются также ограждения из евроштакетника — профлиста со свободным пространством между планками.
Советы экспертов
- Нужно проследить за тем, чтобы внутри опалубки для фундамента не было торчащих гвоздей. В ином случае, могут возникнуть проблемы с демонтажем щитов;
- Не рекомендуется проводить работы по заливке фундамента в жаркую погоду, так как из бетона испарится много влаги;
- Если нет возможности перенести работы на другой день, то нужно посыпать поверхность древесной стружкой, которая будет препятствовать испарению влаги;
- Все этапы работ необходимо выполнять последовательно, без спешки.
Выполнение данных рекомендаций поможет сделать фундамент для забора с высокой прочностью. Если перед выполнением установки внимательно изучить теорию и пользоваться рекомендациями специалистов, в итоге, опалубку можно построить самому, и фундамент сможет простоять не один год.
Уникальный фундамент из «стержней»
Чтобы понять, что такое столбчатый фундамент, стоит детально рассмотреть его плюсы и минусы, задачи и устройство.
Столбчатый фундамент значительно отличается от ленточного, поскольку сооружается не по всему периметру здания
Преимущества и недостатки столбчатого основания
Бесспорными преимуществами фундамента из опорных столбов считают:
- сжатые сроки строительства;
- возможность самостоятельного монтажа;
низкую стоимость необходимых материалов (по сравнению с ленточным основанием);
- необязательность проведения дополнительных работ по утеплению и защите от влаги;
- вероятность применения в качестве основания для постройки на мёрзлой земле;
- длительную службу (до 100 лет);
- беспроблемный и быстрый ремонт.
К недостаткам столбчатого фундамента приписывают:
- неспособность выдержать вес многоэтажного большого дома;
- относительную хрупкость конструкции, которая может потерять устойчивость в рыхлой почве;
отсутствие возможности обустройства подвального помещения или погреба, ведь столбы становятся преградой для создания достаточно широкой пристройки под домом.
Все минусы основания из столбов можно не рассматривать как нечто важное, если сооружать эту конструкцию с учётом её назначения
Задачи конструкции из опорных столбов
Строить столбчатый фундамент целесообразно для таких объектов, как:
- дом без подвального помещения со стенами из лёгких материалов;
- кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
- здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.
На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат
От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:
- грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
- земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
- дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
- финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
- почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).
Столбчатый фундамент может быть устроен только на твёрдой и ровной почве, поскольку он не отличается идеальной устойчивостью
Вид фундамента из отдельных опор
Столбчатая опорная конструкция под дом — это система столбов, расставленных в углах, зонах скрещивания стен и нахождения несущих простенков или балок, на которые приходится вес всего здания. Чтобы столбы функционировали как единая конструкция и были максимально устойчивы, их объединяют посредством ростверка — обвязочных балок.
Фундамент может быть сделан из бетонных блоков, а ростверк — из древесины
Обычно столбы располагают, оставляя между ними от 2 до 2,5 метра пустующего пространства. Но в некоторых случаях строители выходят за рамки традиционного варианта расстановки опор.
Когда столбы монтируют в земле через каждые 2–2,5 метра, ростверк создают как стандартную армированную перемычку. При этом не объединяют в единый ансамбль пристраиваемые к дому веранду, крылечко и террасу.
Обычно столбы расставляют на расстоянии 2–2,5 м друг от друга
Расстояние между столбами делают большим (от 2, 5 до 3 метров), ссылаясь на значительную мощность обвязочных балок. Наиболее надёжный ростверк создают в виде единой или сборной балки. А простая конструкция, соединяющая опоры, может быть сделана из металлических деталей, например, швеллеров или профилей.
Виды фундаментов для забора с кирпичными столбами
Для забора с кирпичными столбами возможны три основных варианта фундамента: ленточный, столбчатый и комбинированный, то есть ленточно-столбчатый.
Столбчатый
С точки зрения эффективности, распространённости и стоимости лучшим вариантом для всех грунтов считается столбчатый фундамент. Расход материалов и трудозатраты на его устройство примерно в 2 раза меньше, чем для мелкозаглублённого ленточного и в 4-5 раз меньше, чем для глубоко заложенной фундаментной ленты.
Применяется для сложных и пучинистых грунтов. Изготовление монолитных столбов не представляет особой сложности, часто не требует устройства опалубки.
Недостатков у столбчатого основания мало, но для устройства заборов с кирпичными столбами они существенны:
- Монолитные столбы имеют недостаточную устойчивость к опрокидыванию в подвижных по горизонтали грунтах. Чтобы погасить боковой сдвиг отдельно стоящие столбы забора соединяются балками-ростверками, — а это сводит к минимуму преимущества столбов перед лентой. В итоге получается столбчато-ленточный гибрид с большими затратами.
- Другой минус: столбы на слабонесущих грунтах плохо работают, «гуляют» даже с устройством рандбалки при заполнении заборного пролёта тяжёлыми материалами.
Комбинированный
Перевязка столбчатых фундаментов рандбалкой (ростверком, армопоясом) не только увеличивает стоимость, но и усложняет выполнение работ, например:
- требуется единое армирование столбов и ростверка;
- на уклонах и подъёмах рельефа необходимо соответственно повышать или понижать горизонт перевязки;
- иногда сложности возникают с засыпкой промежутка между ростверком и верхним уровнем грунта.
Но всё же в сравнении со сплошным заглублённым ленточным основанием забора комбинированный вариант дешевле, рациональнее.
Ленточный
Монолитные фундаментные ленты различаются по уровню заложения в грунт.
Мелкозаглублённый вариант привлекателен с точки зрения снижения затрат и времени на выполнение земляных работ. Особенности и основные характеристики:
- Глубина заложения ленты зависит от типа грунта и близости грунтовых вод, как правило, составляет не более 70 см.
- На плотной каменистой почве иногда снимается только верхний плодородный слой.
- Для формирования ленты возводится опалубка шириной, достаточной для возведения кирпичных столбов. Заборные столбы из кирпича обычно имеют сечение не менее, чем в один кирпич или 25 см, – это и есть минимальная ширина ленты.
Фундамент в виде монолитной плиты
Фундамент под забор, устроенный в виде монолитной плиты встречается редко из-за восприятия плиты как дорогого вида фундамента. Да, насыщенность плиты арматурой значительно увеличивает её стоимость. Но ведь и много плюсов в устройстве монолитной плиты под забор с кирпичными столбами:
- Фундамент этого типа выполняется сверху почвы. Верхний плодородный грунт снимается при планировке, вместо него насыпается песчаная подушка, — что исключает работы по разработке грунта.
- Опалубка под плиту – простейшая, дощатая. К тому же после демонтажа 80% досок могут использоваться повторно.
- На плоской поверхности под плиту можно просто и быстро собрать арматурный каркас.
- Ширина заборной ленты кажется избыточной, — обычно она составляет около 1 м, что близко по параметрам к некоторым видам ЖБИ заводского изготовления. Если найти применение избыточной площади плиты с внутренней или внешней стороны забора, — то она может стать отличной альтернативой иным видам оснований под забор с кирпичными столбами.
Монолитная плита устраивается только на выровненной, хорошо спланированной поверхности почвы. Подсыпка под плиту из песка создаётся толщиной не менее 30 см. При наличии уклона песок может быть вымыт из под фундамента, что может привести к его ослаблению, просадке, разрушению.
Материалы для ленточного фундамента
Выбор возможностей невелик. Можно уверенно использовать лишь монолитный бетон и бутобетон. Те же материалы применяют, ведя строительство любого монолитного фундамента иного назначения. Монолитный бетон будет дороже, хотя и более технологичным. Бутобетон позволит использовать подручные ресурсы в виде местного камня или крупной гальки, стоимость которых будет существенно ниже, а также выполнить часть работы своими руками.
Можно воспользоваться кирпичными обломками от разборки стен. Следует учесть, что далеко не все минеральные ресурсы стоит применять для забутовки. К рекомендуемым материалам относится гранит и базальт. Более мягкие породы камня, такие как известняк или иные меловые отложения, ниже уровня грунта применять не стоит.
Пример фундамента под забор из природного камня
При этом необходимо учесть, что бутобетонное основание не удастся армировать подходящим образом. Поэтому при существенных нагрузках от стены ограждения или слабых грунтах с высоким уровнем подземных вод лучше воздержаться от такого решения.
Виды ленточного фундамента
Существует две разновидности ленточного фундамента:
- Монолитный, когда лента полностью состоит из бетона. Это самый затратный вариант, но и также надежный. Его часто используют на пучинистых грунтах.
- Столбчатый с ригелями между опорами. Оба элемента делаются монолитными, но в землю утапливаются только столбы. Этот вариант по степени сложности проще, и стоить он будет дешевле.
Материалы
Здесь также два варианта: фундамент из бетона или из камня. Вторая позиция носит название бутобетон, потому что при сооружении конструкции используется бутовый камень, укладываемый на скрепляющий цементный раствор. Монолитная конструкция будет дороже, хотя в плане технологичности она проще.
Необходимо добавить, что фундамент под кирпичный забор из бутового камня надо проводить со скрепляющим раствором марки не ниже М 300. В этой конструкции невозможно провести армирование, поэтому прочность сооружения не такая высокая, чтобы выдержать тяжелые стеновые материалы.
Кладка заборных столбов: технологии
В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.
Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.
Кирпичные столбы в 1,5 и 2 кирпича
Кладка столбов: порядок работы
На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».
По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.
Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).
Подбиваем молотком
Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.
Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.
Кладка под пруток
Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.
Раскладка прутка
Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.
Под пруток наносим раствор на боковую грань
Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

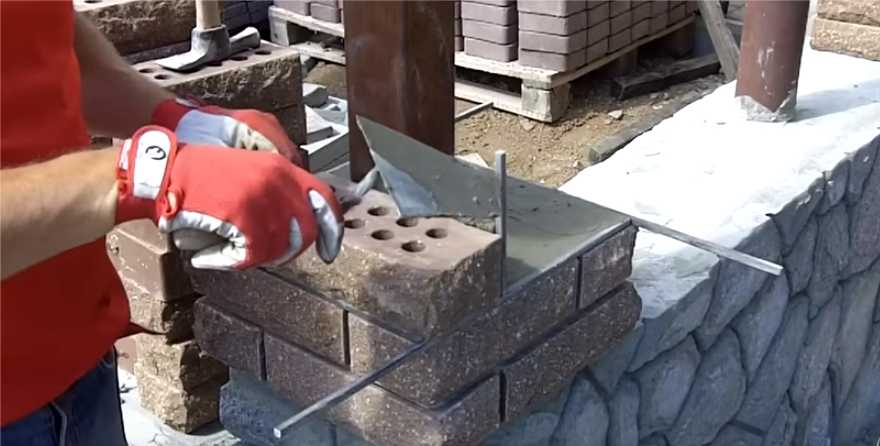

Вынимаем пруток, придерживая кельмой шов

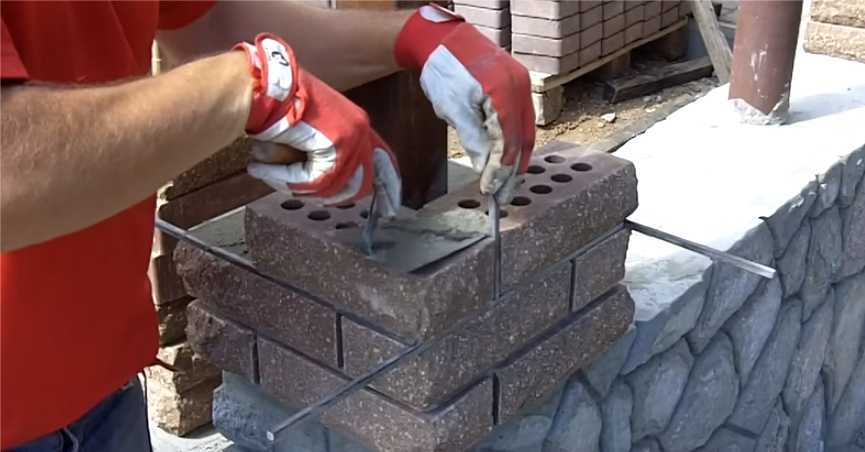

Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель
Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)
Зачем забору фундамент
Если вы собрались возвести по-настоящему прочный и долговечный забор вокруг своего участка, ему совершенно необходим фундамент. Что происходит, если, например, просто воткнуть железные столбы в землю и натянуть между ними сетку? Во-первых, железо очень быстро начнет окисляться и ржаветь. Во-вторых, с наступлением весны вода, замерзшая в земле, начнет таять, уменьшая прочностные показатели почвы (земля раскиснет), и тяжелые столбы перекосятся. С наступлением холодов влага в земле начнет застывать, увеличиваясь при этом в объеме. Столбам в земле будет настолько тесно, что они могут просто выйти на поверхность. Фундамент же удерживает опоры забора в вертикальном положении и не позволяет силам пучения и другим факторам навредить ему.
В большинстве случаев для заборов закладывают ленточный фундамент, но бывает и так, что удобнее соорудить столбчатое основание. Ленточный лучше использовать для тяжелых заборов из камня, бетона или металла, в особенности если вам предстоит работать на пучинистом грунте. Прочное железобетонное или бутобетонное основание будет удерживать забор на месте, даже если дует ураганный ветер. Подобные конструкции являются единственно верным решением для установки монолитных заборных секций длиной 2 м, поскольку ни одно другое основание не выдержит подобной нагрузки.
Видео о заливке фундамента под забор позволит вам более четко понять технологию работ:
Ленточный фундамент в данном случае немного отличается от фундаментов для строительства домов и представляет собой цельную железобетонную или бутобетонную ленту, ширина которой может варьироваться от 20 до 40 см. Ширину фундамента определяют размеры секции забора и опорных элементов
В высоту фундамент составляет 50-60 см, и важно, чтобы по всей длине этот показатель был одинаковым. В противном случае у вас получится кривой забор
Для заливки фундамента под забор можно использовать цемент более низкой марки, чем для работы с фундаментом для дома, поскольку в том случае нагрузки не такие большие. Подойдет марка М250 или М300, но если речь идет о действительно тяжелом заборе, например, о конструкции из природного камня высотой 3 м, лучше покупать цемент М400.
Внутри цементной ленты может помещаться арматура, точнее, арматурный каркас. Толщина арматурных прутьев составляет 8-12 мм. Они нужны затем, чтобы монолитная бетонная лента не треснула под воздействием нагрузки внутри грунта и под тяжестью забора. Больше информации на эту тему вы найдете в статье «Устройство ленточного монолитного фундамента».
С опалубкой или без?
Многие достаточно опытные строители-самоучки, принимаясь за сооружение фундамента для забора, встают перед выбором: строить ли перед заливкой опалубку или можно обойтись без нее? Предлагаем рассмотреть этот вопрос.
Если вы решили делать фундамент без опалубки, вам потребуется установить опорные столбы для заборных секций и накрепко зафиксировать их в траншее еще до того, как вы зальете туда бетон. Стоимость заливки фундамента под забор таким способом ненамного ниже, чем если бы вы делали опалубку, однако здесь есть несколько нюансов. Прежде всего, необходимо вбить столбы достаточно глубоко – чтобы их нижний конец вошел в землю на 10-15 см ниже уровня промерзания. Узнать этот уровень можно в СНиП 2.01.01-82, где имеются карты глубин промерзания грунтов для каждого региона страны.
На изображении ниже указана приблизительная глубина промерзания грунта в различных российских городах от большей к меньшей (в см).
Итак, когда вы вбили столбы в землю (глубина промерзания+15 см), их необходимо зафиксировать в строго вертикальном положении. Для этого можно воспользоваться любыми подручными материалами, применяя их в качестве подпорок: трубы, камни, кирпичи. После фиксации каждого столба и после заливки бетона проверяйте вертикальность строительным уровнем или отвесом. Но прежде чем залить раствор, столбы нужно обвязать арматурой в три «нити», скрепляя все соединения сваркой. Здесь нужно учитывать важный момент – арматурный каркас нужно расположить так, чтобы после заливки бетона он находится в самом центре, то есть на равном удалении от низа и верха (минимум в 10 см).
Опалубка же нужна, по большей части, для красоты. Если вы будете выкладывать забор из кирпича или камня, то его цокольная часть должна быть прямой и аккуратной, чтобы и кладка ровно ложилась, и дополнительной отделкой заниматься не пришлось. Для изготовления опалубки можно брать любые доски или фанеру, предварительно обработав их машинным маслом или отработкой (так они не прилипнут к бетону, и после застывания фундамента опалубку легко демонтировать).
