Электрические деревянные и железобетонные столбы

Железобетонные опоры

Эти столбы в последние годы завоевали большую популярность. Их отличают:

• Отличные эксплуатационные свойства;
• Устойчивость к разрушению;
• Не подвергаются коррозии;
• Не реагируют на воздействие активных химических веществ;
• Длительный срок эксплуатации;
• Пожароустойчивость;
• Легкое обслуживание.

Железобетонные опоры способны выдержать сильнейшие морозы, им не страшны -55 градусов. Обычно их выпускают прямоугольными и кольцевыми. Для изготовления применяется тяжелый бетон марки В30. Заполнителем становится гранитный щебень, имеющий высокую морозоустойчивость и большую прочность.

Монтаж и особенности установки электроопор на даче

На то, сколько стоит поставить столбы для электричества на даче, влияют пять составляющих:

• доставка опоры для подведения электроэнергии(применение специального транспорта – длинномера), и особенности использования этой техники;
• арендование грузоподъёмного механизма, например автокрана;
• для бурения ямы используется также специализированая техника;
• установка столбов в строго вертикальное положение осуществляется манипулятором, аренда которого тоже стоит денег;
• проведение заключительных электромонтажных робот, каких как, установка изоляторов и проведение проводов.

Все этапы по установку должны проводиться в строгом соответствии с ПУЭ (Правилами устройства электрооборудования), иначе организация, владеющая данными электросетями, не утвердит законность подключения. От качественной установки столбов для электричества будет зависеть и работа всей системы электроснабжения. Работу по монтажу опор следует доверить только организации с большим опытом и соответствующими допусками.

При возникновении необходимости подключения объекта к электропитанию, владелец данного объекта должен обратиться в местную электроснабжающую организацию, предварительно узнав, какие документы нужны для оформления обращения. При положительном решении вопроса, собственнику выдаются технические условия, где перечислены все технические мероприятия, выполнение которых необходимо для подключения. Если при этом требуется установить электрический столб (промежуточную опору), место, где должен быть произведен монтаж, высота, которую должна иметь опора и другие детали, обязательно прописываются в технических условиях. Итак, этап согласований пройден, получены Техусловия, которые предписывают установить дополнительную опору. Данную работу можно поручить специализированной организации, если устраивает стоимость таких услуг. Для тех, кто решился соорудить опору самостоятельно, рассмотрим как выполняется установка электрического столба на участке согласно действующим нормам и правилам.

Нормативные требования

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии»

Давайте уделим внимание наиболее важным в нашем случае пунктам документа.

Общие требования к линиям напряжением до 1 кВ

• При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
• Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.

Высота проводов над проезжей частью и пешеходными дорожками.

• Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
• Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
• Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Комментарий: казалось бы, этот пункт ставит крест на деревянных столбах. Ан… нет, лазейка остается: пропитанная защитным составом древесина не поддерживает горение.

• Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
• Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

Ввод выполнен изолированным проводом.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

• Для основной линии электроснабжения — 14 см;
• Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект	Расстояние, метры
Водопроводы, теплотрассы, канализация	1
Пожарные гидранты, водяные колонки, водопроводные колодцы	2
Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы)	1
Кабели питания в изолирующей трубе	0,5

Какой материал выбрать

Каждый из материалов имеет свои «за и против». К примеру взять деревянные столбы.

Они имеют ряд преимуществ, относительно железобетонных, которые получили широкое распространение в нашей стране.

Заключаются положительные стороны деревянных столбов в следующих показателях:

• Эластичность (благодаря которой столбы выдерживают в два раза больше нагрузку на изгиб);
• Стоимость;
• Диэлектрические свойства;
• В случае падения столба отсутствует эффект «домино»;
• Срок службы в контакте с почвой больше на 20%, чем у ж/б столба.

Весит, конечно, он не мало, поэтому рассчитывать на то, что вы справитесь при монтаже без помощи техники, не стоит.

А вот железобетонные электрические столбы хороши тем, что они устойчивы к различного вида коррозиям и перепадам температуры. Однако они довольно дорогие.

Просто бетонные столбы, стоят дешевле. Они имеют форму обычной трубы, но, за счет своей хрупкости, требуют дополнительной опоры.

Металлический же столб в наше время встречается гораздо чаще, в силу своей стоимости относительно ж/б конструкций. Как правило, они чаще всего оцинкованные.

Композитные же столбы, не поучили пока что широкого распространения в нашей стране в силу дороговизны и их дефицита. Чтобы ознакомиться с внешним видом каждого, можно найти фото интересующего вида столба в интернете.

Монтаж проводки в дом

Выполнение от питающей линии электропередачи до промежуточной опоры может быть выполнено несколькими способами:

• голым алюминиевым проводом;
• медным или алюминиевым кабелем;
• самонесущим изолированным проводом (СИП).

В первом варианте на электрический столб производится установка траверсы с изоляторами, на которых крепятся провода. Если участок от промежуточной опоры до непосредственного ввода в дом также выполнен голым проводом, на доме тоже должна быть произведена установка траверсы с изоляторами. Также на участке между столбом и домом может быть использован кабель, который монтируется под землей, либо по воздуху с использованием стального троса.

Если от ВЛ до промежуточной опоры используется кабель, потребность в траверсах и изоляторах отпадает, достаточно установить на опоре ВЛ и нашем столбике крепления для стального троса, на котором будет крепиться кабель.

Третий вариант с использованием провода СИП заключает в себе новые технологии и несет целый ряд преимуществ:

• При использовании не требуется установка несущего стального троса, как в случае с кабелем, поскольку провод является самонесущим и выдерживает все монтажные и эксплуатационные нагрузки.
• Оболочка СИПа, изготовленная из сшитого полиэтилена успешно противостоит атмосферным воздействиям, ультрафиолетовому излучению и перепадам температуры.
• Преимущества СИП перед голым проводом очевидны – это надежность и безопасность.

Теперь вы знаете, как производиться установка электрического столба на участке согласно действующим нормам и правилам. Все же выполнять монтаж своими руками мы не советуем, лучше это дело доверить специалистами, если речь идет не о деревянной промежуточной опоре на даче.

Полезные материалы

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Основные сведения [ править | править код ]

Опоры ЛЭП предназначены для сооружений линий электропередач при расчётной температуре наружного воздуха до −65 °C и являются одним из главных конструктивных элементов ЛЭП, отвечающим за крепление и подвеску электрических проводов на определённом уровне.

В зависимости от способа подвески проводов опоры делятся на две основные группы:

Эти виды опор делятся на типы, имеющие специальное назначение:

При установке анкерных опор на прямых участках трассы и подвеске проводов с обеих сторон от опоры с одинаковыми тяжениями горизонтальные продольные нагрузки от проводов уравновешиваются и анкерная опора работает так же, как и промежуточная, то есть воспринимает только горизонтальные поперечные и вертикальные нагрузки. В случае необходимости провода с одной и с другой стороны от опоры можно натягивать с различным тяжением проводов. В этом случае, кроме горизонтальных поперечных и вертикальных нагрузок, на опору будет воздействовать горизонтальная продольная нагрузка.

При установке анкерных опор на углах анкерно-угловые опоры воспринимают нагрузку также от поперечных составляющих натяжения проводов и тросов.

Концевые опоры устанавливаются на концах линии. От этих опор отходят провода, подвешиваемые на порталах подстанций.

Помимо перечисленных типов опор, на линиях применяются также специальные опоры: транспозиционные, служащие для изменения порядка расположения проводов на опорах; ответвлительные — для выполнения ответвлений от основной линии; опоры больших переходов через реки и водные пространства и т. д.

На линиях электропередач применяются деревянные, стальные и железобетонные опоры. Разработаны также опытные конструкции из алюминиевых сплавов и композитных материалов.

Сталь является основным материалом, из которого изготавливаются металлические опоры и различные детали (траверсы, тросостойки, оттяжки) опор. Достоинством стальных опор по сравнению с железобетонными является их высокая прочность при малой массе. Возможность повторного использования в течение всего периода эксплуатации.

По конструктивному решению ствола стальные опоры могут быть отнесены к трем основным схемам — башенным (одно- или многостоечным), портальным или вантовым, по способу закрепления на фундаментах — к свободно стоящим опорам и опорам на оттяжках, по способу соединения элементов разделяются на сварные и болтовые. Также стальные опоры делятся на опоры гибкой конструкции и опоры жёсткой конструкции.

Металлические опоры изготавливаются как из стального уголкового проката (применяется равнобокий уголок), так из гнутого стального профиля постоянного и переменного сечения (это сочетает в себе преимущества конструкций стальных многогранных опор ЛЭП и стальных решетчатых опор башенного типа), кроме того высокие переходные опоры могут быть изготовлены из стальных труб.

В СНГ насчитывается несколько основных центров производства стальных конструкций опор ЛЭП — центральный, уральский и сибирский.

Деревянные опоры

Изготавливаются, как правило, из сосновых бревен со снятой корой. Для ЛЭП с напряжением питания до 1000 В допускается применение и других пород деревьев, например, пихта, дуб, кедр, ель, лиственница. Бревна, которые впоследствии должны будут стать опорами линий электропередач, должны соответствовать определенным техническим требованиям. Естественная конусность ствола, проще говоря, изменение его диаметра от толстого нижнего конца (комля) к верхнему отрубу не должна превышать 8 мм на 1 метр длины бревна. Диаметр бревна на верхнем отрубе для линий с напряжением до 1000 В принимается не менее 12 см, для линий с напряжением выше 1000 В, но не выше 35 кВ – 16 см, а для линий с более высоким напряжением не менее 18 см.

Деревянные опоры могут применять для сооружения воздушных линий с напряжением не выше 110 кВ включительно. Наиболее широкое распространение деревянные опоры получили в воздушных линиях с напряжением до 1000 В, а также в линиях связи. Плюсом деревянных опор есть их относительно небольшая стоимость и простота изготовления. Однако есть и минус, существенный минус – они подвержены гниению и срок службы сосновых опор составляет порядка 4-5 лет. Для предохранения древесины от гниения ее пропитывают специальными антисептиками против гниения, например антраценовым или креозотовым маслом. Особенно тщательной обработке поддаются те части, которые будут вкапываться в землю, а также врубки концов, раскосов и траверс. Благодаря антисептикам срок службы увеличивается примерно в 2-3 раза. Для этой же цели довольно часто ноги деревянной электроопоры изготавливают из двух частей – основной стойки и стула (пасынка):

Где – 1) основная стойка, а 2) стул (пасынок)

При сильном загнивании нижней части достаточно сменить только пасынка.

Монтаж и особенности установки электроопор на даче

На то, сколько стоит поставить столбы для электричества на даче, влияют пять составляющих:

• доставка опоры для подведения электроэнергии(применение специального транспорта – длинномера), и особенности использования этой техники;
• арендование грузоподъёмного механизма, например автокрана;
• для бурения ямы используется также специализированая техника;
• установка столбов в строго вертикальное положение осуществляется манипулятором, аренда которого тоже стоит денег;
• проведение заключительных электромонтажных робот, каких как, установка изоляторов и проведение проводов.

Все этапы по установку должны проводиться в строгом соответствии с ПУЭ (Правилами устройства электрооборудования), иначе организация, владеющая данными электросетями, не утвердит законность подключения. От качественной установки столбов для электричества будет зависеть и работа всей системы электроснабжения. Работу по монтажу опор следует доверить только организации с большим опытом и соответствующими допусками.

При возникновении необходимости подключения объекта к электропитанию, владелец данного объекта должен обратиться в местную электроснабжающую организацию, предварительно узнав, какие документы нужны для оформления обращения. При положительном решении вопроса, собственнику выдаются технические условия, где перечислены все технические мероприятия, выполнение которых необходимо для подключения. Если при этом требуется установить электрический столб (промежуточную опору), место, где должен быть произведен монтаж, высота, которую должна иметь опора и другие детали, обязательно прописываются в технических условиях. Итак, этап согласований пройден, получены Техусловия, которые предписывают установить дополнительную опору. Данную работу можно поручить специализированной организации, если устраивает стоимость таких услуг. Для тех, кто решился соорудить опору самостоятельно, рассмотрим как выполняется установка электрического столба на участке согласно действующим нормам и правилам.

Железобетонные опоры ЛЭП – классификация по назначению

Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению, а здесь напомню кратко.

Промежуточные бетонные опоры нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)

Анкерные бетонные опоры обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.

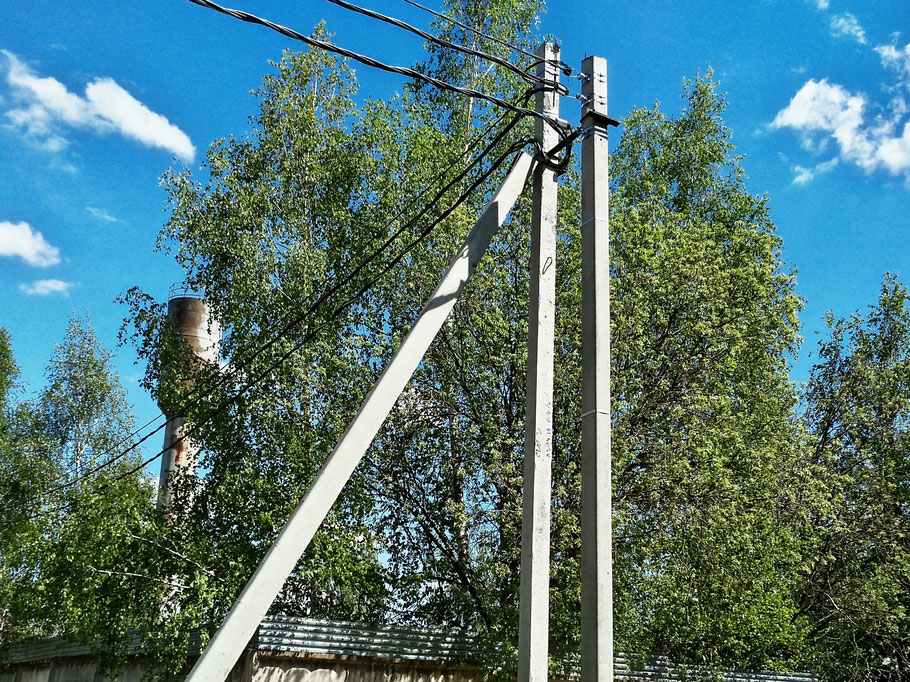

Угловые опоры ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).

Высота электрического бетонного столба

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

• Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
• Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
• Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

• Бурильная машина;
• Кран, который установит в вертикальное положение столб;
• Грузовая машина для перевозки столба;
• Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

Классификация по материалам изготовления

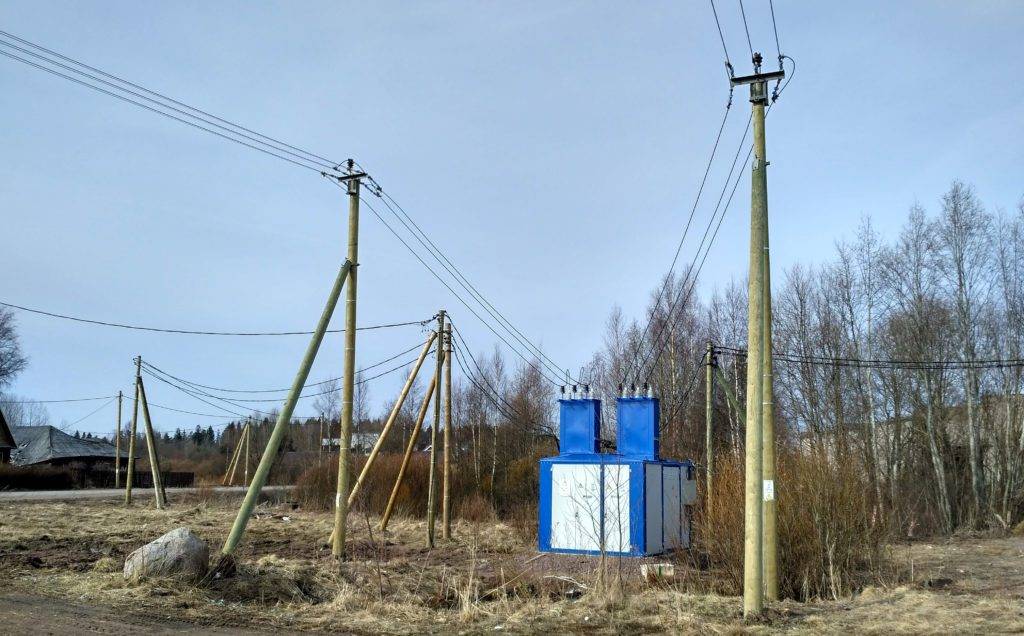

Деревянные опоры

Деревянные опоры ЛЭП широко распространены в условиях сельской местности, однако не стоит забывать, что соответствующие деревянные конструкции также применяются и на линиях вплоть до 220кВ.

Конструкции из дерева применяются чаще всего на линиях низшего напряжения, при этом они имеют ряд преимуществ:

1. относительная долговечность (до 50 лет при соответствующей пропитке);
2. небольшой вес;
3. простота строительства и транспортировки;
4. невысокая стоимость.

ЖБ опоры производятся из предварительно напряженного железобетона и имеют ряд преимуществ:

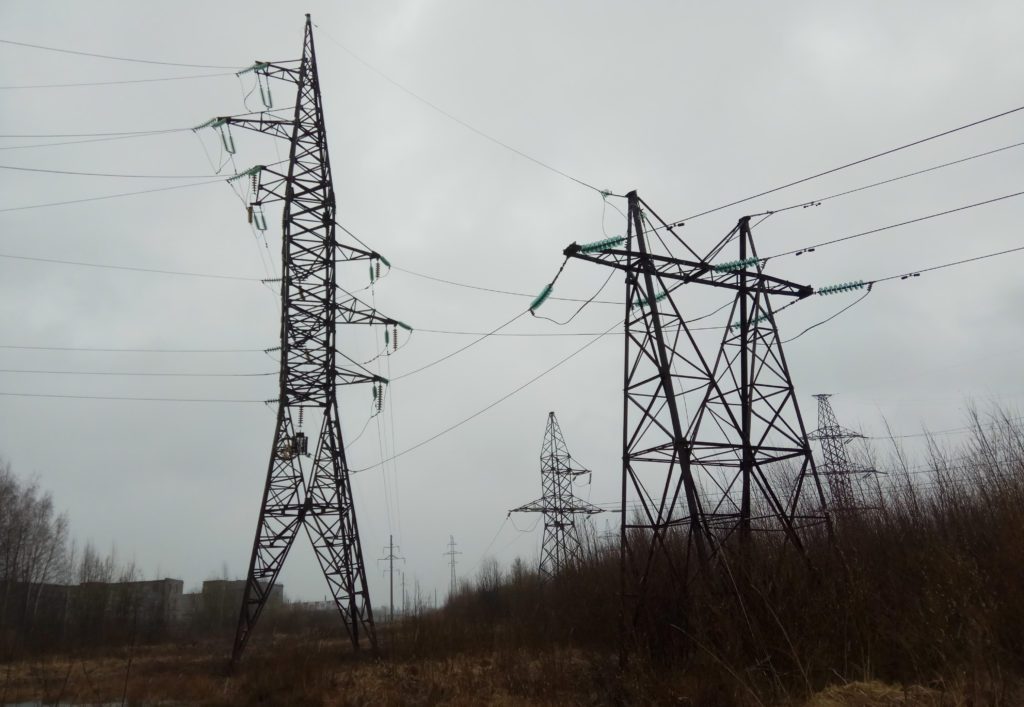

Стальные опоры

Стальные опоры на линиях 0,4-10 кВ ставятся крайне редко. Их прерогатива это линии среднего напряжения и выше. Опоры из металла в основном используются в качестве анкерных, однако при напряжении сети более 110 кВ применяются и промежуточные стальные опоры.

Монтаж ЖБ опор

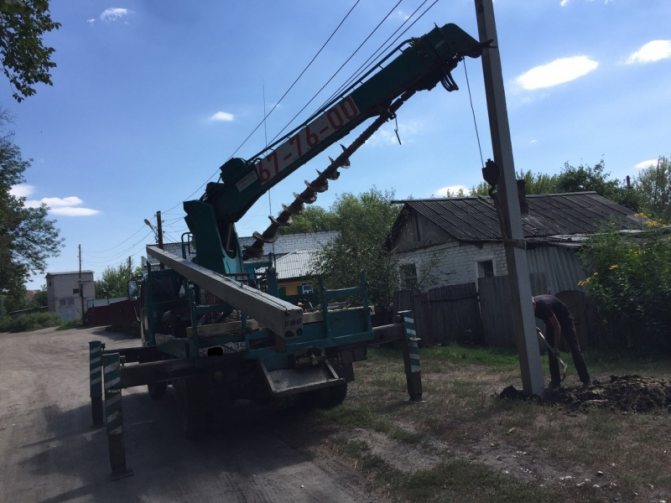

Первый шаг к установке изделий — их доставка. Этапы установки столбов из железобетона:

1. Доставку выполняет длинномерный специальный автотранспорт.
2. Подают к месту монтажа бурильно-крановую машину.
3. После разметки участка начинают бурение.
4. В подготовленный котлован краном осуществляют установку ЖБ электроопоры.
5. Фиксация конструкции. Контрольная проверка ее положения выполняется по окончании процесса.

Чтобы определить, какое количество столбов необходимо для правильного монтажа, производится расчет по СНиП 2.02.01—83 и на основании документа «Руководство по проектированию ЛЭП и фундаментов ЛЭП». Его выполняют по возможной деформации и несущей способности столба. Проектирование и выбор опоры необходимо производить с учетом назначения стоек, разновидности грунта, особенностей рельефа местности и остальных немаловажных факторов

Важно знать вес электроопоры, глубину и диаметр отверстия, в которое будет устанавливаться опора ЛЭП

Изделие может быть погружено в подготовленный котлован краном.

Большие размеры конструкции не позволяют поднимать их буромашинами, поэтому используют краны (СМК-10 и К-162 и другие подъемные механизмы соответствующей грузоподъемности). После сборки столб краном поднимают и опускают в котлован. Ригели верхнего и нижнего расположения закрепляют, прокапывая яму и укладывая его краном. К столбу его крепят хомутами. Обязательно нужно выверить по вертикали и горизонтали электроопору, а после засыпать котлован. После монтажа опор освещения наносят порядковый номер конструкции и год установки.

Классификация по материалу изготовления

Существует деревянная, металлическая, железобетонная анкерная опора. Фото дает возможность наглядно увидеть весомую отличительную черту. Каждый материал по своим характеристикам имеет недостатки и преимущества. В зависимости от нагрузки, объема несущей массы проводов монтируются те или иные столбы. Для направления трассы с большой мощностью и на длительные участки используются металлические столбы. Для садовых, частных назначений подойдут деревянные опоры. В целях обеспечения, питания в городских условиях чаще всего применяются железобетонные конструкции. Также для решения вопроса установки опор апеллируют мощностью, для которой предназначена трасса.

Контроль качества

В процессе изготовления опоры проходят несколько этапов контроля качества. Первый предусматривает обследование элемента будущей линии электропередач на предмет геометрической точности. После этого заготовка отправляется на сушку. Перед пропиткой материал проверяют на показатель влажности, который не должен превышать 28%. Далее предусматриваются контрольные проверочные мероприятия, в ходе которых определяются характеристики защитного средства, которым обрабатывались деревянные опоры ЛЭП. Правила монтажа требуют, чтобы на место установки материал доставлялся с оптимально пропитанной структурой. Для соблюдения этого условия технологи оценивают глубину пропитки, а на основе результатов анализа формируется соответствующий сертификат качества.

Виды электрических столбов

Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.

Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.

Различают виды столбов по назначению:

Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.

Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.

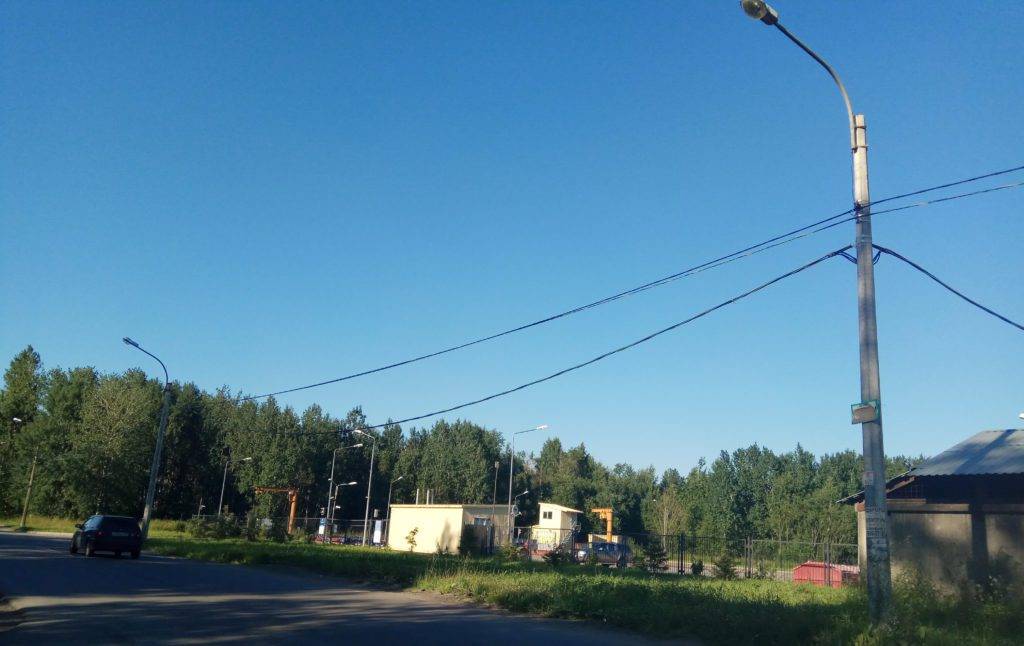

Преимущества и недостатки металлических опор

К преимуществам металлических опор освещения относят:

• Легкость (благодаря малому весу упрощается процесс транспортировки, монтажа).
• Аккуратный дизайн (отличается в зависимости от моделей, типа и количества светильников).
• Устойчивость к воздействию коррозии (обеспечивается за счет покрытия из цинка либо другого защитного материала толщиной от 80 мкм).
• Стойкость к порывам ветра, силовым нагрузкам (прямостоечная опора с легкостью выдерживает до 3 т, если её высота не превышает 10 м).
• Длительный эксплуатационный ресурс – до 75 лет.

Среди недостатков металлических опор освещения числится необходимость периодического техобслуживания. Хотя это зависит от особенностей самой опоры, наличие антикоррозийной обработки. Если для защиты от коррозии служит обычная эмаль, её нужно периодически обновлять. Еще одним минусом считается дороговизна опор по сравнению с аналогами из других материалов.

Характеристики железобетонных стоек ЛЭП

⇒Железобетонные столбы изготавливаются разных марок и обозначаются таким образом, например, стойка бетонная СВ 95-2, где 95 – длина стойки в дециметрах, а 2 – условная несущая способность.

Согласно ГОСТ 23009-78 стойки изготавливаются следующих типоразмеров:

• L – 9,5 метров (СВ 95)
• L – 10,5 метров (СВ 105)
• L – 11 метров (СВ 110)
• L – 16,4 метра (СВ 164)

Они различаются также по методу армирования, от которого зависит несущая способность.

Стойки опор ЛЭП СВ 95

Железобетонный столб СВ-95 на предприятии — изготовителе снабжается закладными железными изделиями, предназначенными для присоединения конструкций и деталей заземления.

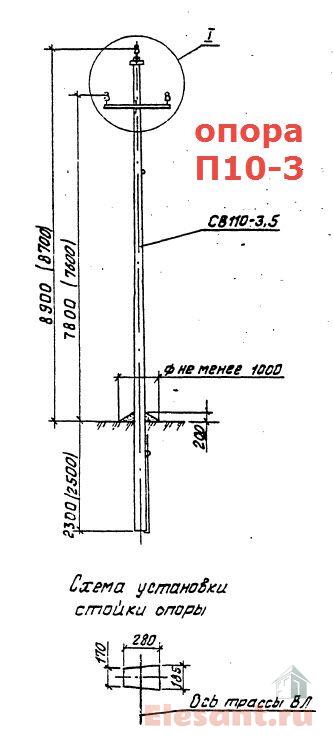

Стойки СВ 110

Столбы железобетонные СВ 110 также находят свое применение и в качестве опор для освещения. Их изготовление ведется с применением тяжелого бетона методом вибропрессования. Данные бетонные смеси обладают классом прочности на сжатие В30.

Железобетонные опоры СВ 110 изготавливаются из тяжелого бетона, обладающего следующими характеристиками:

• Марка прочности – M 400
• Морозостойкость – F 200
• Водонепроницаемость – W 6

Каждая из них снабжена закладными металлическими изделиями, предназначенными для закрепления конструкций и подсоединения деталей конструкции заземления и изготавливается в строгом соответствии со стандартами ГОСТ и ТУ.

Все опоры в обязательном порядке имеют сертификат соответствия и паспорт качества.

Виды электрических столбов

Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.

Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.

Различают виды столбов по назначению:

• Промежуточные (используются только для поддержки проводов и тросов).
• Анкерные (несут основную нагрузку в натяжении проводов).
• Угловые (применяются на углах поворота трасс линий электропередач).
• Специальные (необходимы для решения нестандартных ситуаций).

Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.

Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.

Бетонные столбы под электричество

Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.

Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.

Деревянные электрические столбы

Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм. Она не только защищает от влаги, но и делает древесину устойчивой к возгоранию.

Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.

Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.

Металлические столбы под электричество

Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.

Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.

Железобетонные опоры ЛЭП — характеристики, преимущества

Железобетонные опоры ЛЭП изготовлены из бетона, который дополнительно армирован металлом, как понятно из названия. Им присвоена маркировка СВ, что означает «стойки вибрированные». Применяются они для прокладки линий электропередач 0,4-10 кВ.

Значительными преимуществами ж/б опор являются:

• Коррозиестойкость
• Невосприимчивость к низким температурам и влажности
• Сейсмостойкость — степень устойчивости к землетрясениям
• Стойкость к неблагоприятным воздействиям природы и стихий
• Повышенная прочность и крепость – не подвергаются деформации и разрушениям
• Нет необходимости в уходе (в чем, например, нуждаются деревянные опоры из сосны- пропитка)
• Срок эксплуатации — не менее 50 лет

Недостатки тоже есть

Речь здесь идет, в первую очередь, про высокий вес подобной опоры, соответственно, монтаж опор такого типа должен производиться профессионалами высочайшего класса. Также имеется вероятность появления различных дефектов во время транспортировки (речь идет о трещинах, сколах). Кроме этого, из-за воздействия влаги и перепадов температур возможно выкрашивание бетона, что снижает прочность всей конструкции.
