Двухэтажный гараж: как составить проект и построить своими руками

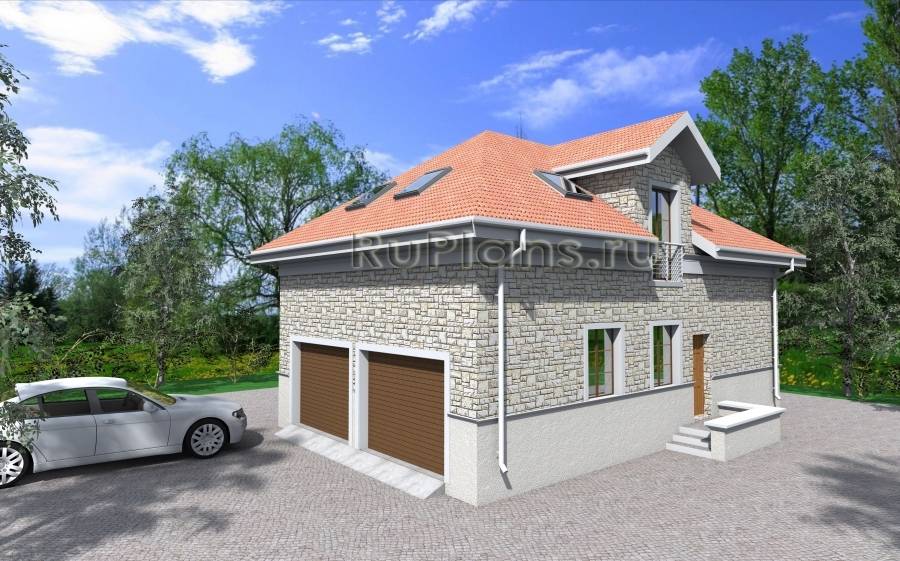

№2. Проект гаража с большим мансардным этажом

Трудно сказать, что больше напоминает эта постройка: дом с гаражом или гараж с жилыми помещениями

Впрочем, так ли это важно, если проект предлагает возвести продуманное до мелочей здание, которое покоряет функциональностью и эстетичностью. Облицовка клинкерной плиткой вместе с металлочерепицей смотрится стильно. Гараж подходит для достаточно крупных участков, так как его размеры – 12,3*8 м

На этом пространстве удалось разместить следующие зоны:

Гараж подходит для достаточно крупных участков, так как его размеры – 12,3*8 м. На этом пространстве удалось разместить следующие зоны:

гараж на два авто с двумя отдельными воротами. Места столько, что кроме даже крупных автомобилей, поместится несколько шкафчиков для хранения инструмента и мелочей;
бойлерная площадью 15 м2;
две спальни, каждая площадью по 13.65 м2 – не очень много, но давайте вспомним, что перед нами проект гаража, а не полноценного дома;
также на мансардном этаже располагается кухня-гостиная, изюминкой которой является большое окно в пол;
относительно немаленький санузел;
помещение свободного назначение, которое можно использовать как гардеробную, кладовую, спортзал, домашний кинотеатр, бильярдную, бар и т.д.

Общая площадь – 139,5 м2. Проект подойдет владельцам больших загородных участков, которым необходимо построить на территории и гараж, и гостевой домик. Рассматривать проект могут и те, чей бюджет или площадь участка ограничены, ведь по сути вы получаете полноценный дом, только жилая зона будет располагаться на втором этаже.

Бюджетный двухэтажный гараж: 10 моделей своими руками

О гараже в двух уровнях мечтают многие автовладельцы. Двухэтажный гараж — это не только место для стоянки машины, но и комната для отдыха и организации досуга с друзьями. Здесь можно разместить небольшую мастерскую, выделить место для хранения инструмента, развести зимний сад или для других целей. Поскольку это простая постройка, 2-х этажный гараж можно построить своими руками.

В этой министатье приведены 10 фото сравнительно недорогих гаражей, которые владельцы построили самостоятельно. Бюджетный вариант двухэтажного кирпичного гаража расположенного в ряду гаражного кооператива. При желании можно построить второй этаж даже на небольшой крыше.

Двухэтажный гараж. Первый этаж сложен из блочного кирпича, оснащен 2-мя секционными воротами. Второй этаж сделан из профнастила. На фронтоне встроено большое панорамное окно.

Двухэтажный гараж с балконом и двумя рядами окон на 2-м этаже. Снаружи оштукатурен и покрашен белой акриловой краской.

Гараж в 2 этажа, сложенный из блоков. Его строительство не требует больших капиталовложений и трудовых затрат. Стены возводят из любых мелкоформатных блоков, сделанных из шлака или ячеистого бетона. Затем они штукатурятся внутри и снаружи.

Гараж в двух уровнях. Первый этаж из бутового камня. Второй этаж из деревянного бруса. Целесообразно строить там, где есть карьер по добыче камня.

Строящийся бюджетный двухэтажный гараж стены и односкатная крыша которого сделаны из металлического профиля.

Два этажа этого гаража построены из кирпичей разного цвета. Такое сочетание придает зданию привлекательный, своеобразный вид.

Этот гараж построен из недорогих материалов, но имеет привлекательную архитектуру. Деревянная лестница, ведущая на второй этаж, стены из разноцветного кирпича, крыша покрыта мелкой черепицей. И окна разной формы и в разных местах: на воротах, на втором этаже.

Двухэтажный гараж, стены которого отделаны пластиковыми панелями и уголками двух цветов: белым и черным. Такое сочетание издалека бросается в глаза.

В заключение простой вариант гаража в 2 этажа. Стены первого этажа сложены из красного кирпича, стены второго — из бруса древесины. Они снаружи окрашены в желтый цвет. Все сделано аккуратно, по линеечке, умело.

Читать полностью (ссылка)

Пошаговая инструкция строительства двухэтажного гаража

Теперь стоит рассмотреть, как построить двухэтажный гараж с нуля. Будут рассмотрены все этапы — от фундамента, до вентиляции с проводкой.

Устройство фундамента

Для гаража с комнатой на 2 машины необходим фундамент ленточного типа. Для 1 лучше выбрать монолитный. Само возведение происходит в несколько шагов:

Сначала нанесите разметку на почву. Просто поставьте в предполагаемых углах колышки и соедините их леской.
Теперь нужно выкопать котлован. Вообще, он должен быть чуть ниже глубины промерзания. Она индивидуально для каждого региона. Вот на этой карте можно посмотреть точку промерзания для России. Если не дойти до этой точки, то фундамент сместится во время оттепели.

На дно засыпается песок с щебнем. Это дренажная подушка, высотой 20 сантиметров.
Если планируется строительство двухэтажного гаража каркасного типа, то в принципе можно обойтись без армирования фундамента. Но лучше потратиться и поставить обрешетку композитной или стальной арматуры.
По стенкам ямы ставится опалубка из досок, фанеры, пенопласта или пеноплекса.
Пришло время заливки. Бетон можно приготовить по стандартной инструкции: часть цемента, 3 песка и 4 щебня. Заливайте основание за 1 заход. Делая ее частично, вы рискуете снизить прочность бетона.
Когда фундамент высох, покройте его парой слоев рубероида.

Возведение стен гаража

Двухэтажный гараж своими руками надежнее и проще делать из газобетона. Он легкий, прочный и очень теплый. Даже не понадобится делать доп.утепление.

И так, постройка из блоков выглядит так:

Первый ряд необходимо выровнять по уровню, иначе остальная кладка поплывет. Проще всего воспользоваться ложковой перевязкой.

Каждый 4 ряд необходимо армировать стальной ребристой арматурой.

Оконные и дверные проемы также армируются.
Ворота устанавливают, когда высота стен доходит до полуметра.
Верхние уровни также армируются толстой арматурой.

Постройка второго этажа

На верхние армированные ряды устанавливаются стропилы. В качестве перекрытия подойдет обычный ЖБ низкого класса. Особой нагрузки на них не будет.

Далее выкладываются стропилы для крыши. Проект гаража с мансардой сразу должен учитывать угол ската. В СНиП прописаны 2 типа: крутой (60 градусов) и пологий (30). Они упираются на стены, а поверх укладываются любым кровельным материалом со слоем паро-ветроизоляции.

Лестницы для двухэтажного гаража

На выбор есть 2 типа лестниц: наружная и внутренняя:

Наружная подойдет в том случае, если площадь слишком маленькая и не позволяет установить ее внутри. Но это гараж со вторым жилым этажом, то вряд ли она устроит. На этот случай подойдет обычная металлическая стремянка из нержавейки.
Внутренняя. С такой лестницей второй этаж над гаражом станет полноценным жильем. Лучше всего сделать его из натурального дерева, так как оно легче. Будет ниже нагрузка на фундамент и стены. Подробное видео о том, как сделать лестницу можно посмотреть ниже.

Вентиляция и электропроводка в надстройке

Без вентиляции проект не получится зарегистрировать, как жилое помещение. В связи с этим может последовать административный штраф. Поэтому в каждой комнате необходимо сделать обычную приточную вентиляцию

В качестве проводящего кабеля лучше взять ВВГ-Пнг 3х2. Это оптимальный провод для подключения телевизора, холодильника, электрической варочной поверхности. Штробить газобетон не стоит, так как это снизит прочность домика.

В гараже с жилым вторым этажом лучше сделать наружную проводку в самозатухающей гофре. Она не поддерживает горение, при этом легко монтируется без вызова электрика. Если нет желания прокладывать кабель в гофру, можно воспользоваться пластиковыми трубами для электрики. По надобности всегда можно добавить новую линию, без демонтажа стен и штробления. Розетки и выключатели также должны быть наружными, без врезания в материал.

Второй этаж на гараже

раздел или обмен жилого помещения; вселение в занимаемое гражданами жилое помещение иных граждан (за исключением супругов и их несовершеннолетних детей); отчуждение жилого помещения либо доли жилого помещения, принадлежавшей гражданину на праве собственности; невыполнение условий договора социального найма, повлекшее выселение гражданина в судебном порядке; расторжение договора социального найма по инициативе гражданина.

2. Образец разрешения на строительство второго этажа гаража от соседей текст примерно.

23.2. Необходимо направить в адрес письменное обращение с требованиями о прекращении нарушения условий договора аренды, после (через 30 дней) подать в суд общей юрисдикции исковое заявление о расторжении договора в связи с неисполнением условий другой стороной. Затем, если сами не съедут, инициировать исполнение решения суда уполномоченными органами гос. власти.

Проводится монтаж мауэрлата по всему периметру гаража. Обычно используется брус 100 на 100 мм.
На саморезы и металлические уголки крепится каркас будущей кровли. Балки устанавливаются между стойками с промежутками в 2 метра.
Закрепляем конструкцию с помощью перемычки, которая проходит поверх стойки.
Закрепляем нижние стропила: просверливаем паз в основании бруса для прикрепления к мауэрлату и срезаем верхнюю часть балки по наклонному углу.
На стропила прибивается обрешетка из досок или фанеры.
На нее с помощью скоб крепится гидроизоляционный слой, укладывается пароизоляция и гидроизоляционный слой.
Устанавливается кровельный настил и окна (если предусмотрены проектом).

Возведение второго этажа над гаражом не редкость. Идея строительства надстройки может придти в голову по разным причинам: кому-то необходимо увеличить место для хранения, кому-то оборудовать мастерскую. На форумах описывают случай, когда мужчина остался без квартиры и оборудовал в гаражном кооперативе комнату для жилья. Однако врачи считают, что жить над эксплуатируемым по прямому назначению гаражом (если в нем стоит машина), небезопасно, можно отравиться выхлопными газами.

Мансарда: пошаговая инструкция

Эстетикой. Мансарда будет смотреться гармоничнее.
Функционалом. Мансардный этаж над гаражом подойдет как место для хранения различных вещей, инструментов. А полноценная коробчатая конструкция станет отдельной комнатой. Помещение можно использовать под мастерскую или комнату для выращивания рассады.

Возможны и другие варианты внутренней отделки, но большая часть из них влечет за собой увеличение нагрузки на фундамент и стены нижестоящего помещения. А это, в свою очередь, может привести к расхождению стен и проседанию фундамента, что негативно отразится на долговечности возводимого сооружения и на его прочностных характеристиках.

Если подойти к процессу с серьёзным настроем, проверить состояние гаража, со всей ответственностью выбрать тип надстройки и официально зарегистрировать изменения, то может получиться очень выгодный вариант расширения гаража. Особенно удобно делать надстройку в условиях, когда не хватает площади участка для расширения гаража.

Качество фундамента как аспект выбора материала надстройки

Прежде чем говорить, как построить двухэтажный гараж, рассмотрим, какого типа мансарды возводят в качестве надстройки на гараже. Самым популярными вариантами являются сооружения с односкатной и двухскатной кровлей.

В завершении работы необходимо утеплить мансарду, подсоединить коммуникации и настелить полы. Отделку второго этажа следует выбирать в зависимости от цели использования помещения. Это позволяет сделать гараж таким, каким его хочет видеть владелец.

Перед строительством необходимо разобраться, для чего будет предназначен второй этаж. При этом необходимо учесть нагрузки и определиться с материалами. Если не соблюдать общепринятые правила, возможны серьезные последствия при эксплуатации второго этажа. Быстро и правильно соорудить двухэтажный гараж своими руками можно только при создании точного проекта.

Постройка второго этажа

Проекты гаражей с двумя этажами выполняются очень разными. К их основным преимуществам относится возможность устройства места для хранения машины на первом этаже и устройства различных подсобных комнат – на втором.

Если постройка второго этажа в гараже осуществляется после возведения гаража, то нужно рассчитывать, какая нагрузка придется на несущую конструкцию. Чтобы не навредить стенам, лучше выбирать облегченные материалы: каркасно-щитовые, газобетон, сип и сэндвич панели, брус.

Материалы для строительства

Следующий этап постройки – выбор материалов. Для сооружения гаража подойдет как кирпич, так и дерево. Можно использовать шлакоблоки или пенобетон. Однако прежде чем сделать выбор, необходимо ознакомиться с преимуществами и недостатками каждого материала.

Газобетонные блоки

Это самый быстрый и экономичный способ. Материал легко конструируется с помощью специального клея.

Внутренняя отделка производится либо керамической плиткой, либо штукатуркой.

Это не самый лучший выбор для строительства гаража, ведь древесина – быстро воспламеняющийся материал, который, к тому же, очень восприимчив к воздействию влаги. Поэтому, чтобы исключить возникновение плесени, необходимо обрабатывать поверхность антикоррозийными средствами.

Однако этот материал имеет и некоторые преимущества. К примеру, если вы решили построить гараж из бруса, это даст возможность сделать помещение с отличной теплоизоляцией, сэкономить семейный бюджет, а также выполнить все работы своими руками.

Это самый прочный и надежный материал в строительстве. Он не боится влаги и огня. Кроме того, кирпичная постройка прекрасно впишется в дизайн любого участка.

Использование доступного пространства

После выбора материала можно приступать к планировке первого и второго этажей

Также важно определить, где будет находиться лестница (внутри или снаружи)

Первый этаж

Основой любой конструкции является фундамент, поэтому при постройке двухэтажного гаража к этому вопросу стоит подойти основательно. Часто для этого выбирают монолитную плиту из бетона, которую укладывают на песчаную подушку.

Красиво и естественно будут смотреться ворота из оцилиндрованного бруса. На высоте два с половиной метра делают опалубку, а затем заливают слой бетона. Подождав несколько дней, пока бетон застынет, можно делать перекрытие, а также слой гидроизоляции.

Второй этаж

Следующий этап – возведение стен второго этажа, которые выкладываются на нужную высоту. После создания основы делают проемы для окон, а также ставят лестницу. Укладывают стропила, за ними доски, которые перекрываются рубероидом или другим материалом.

Последний штрих – кровля крыши. Для этого можно использовать как металлочерепицу, так и пофнастил. В готовое помещение подключают все нужные коммуникации и занимаются отделкой второго этажа. Для этого необходимо тщательно продумать, что будет там находиться.

Существует много вариантов размещения в мансандровой комнате. Можно сделать большой склад для инструментов и ненужной мебели. Также можно организовать там мастерскую или комнату отдыха.

В мастерской можно установить стеллажи для инструментов, поставить верстак, организовать рабочую площадку. Тогда можно будет спокойно работать, не боясь помешать своим близким. Также, если квартира небольшая, можно организовать в мансарде комнату для занятий тем хобби, которое вам по душе. Это может быть скульптура, резьба по дереву или что-то другое.

Большой популярностью в последнее время пользуется оформление мансарды гаража под жилую комнату. Достаточно поставить диван и столик, оборудовать небольшую комнату, где можно будет посидеть с гостями. Также можно организовать оранжерею. При таком использовании верхнего этажа обязательно нужно предусмотреть систему вентиляции и утепления.

Подъездная дорожка

Подъезд к гаражу должен быть удобен и прочен. Существует много материалов для укладки подъездных дорожек. Это и брусчатка, и бетон, и гравий.

Сегодня самым распространенным вариантом является дорожка из гравия. Это самый простой в укладке материал, не требующий лишних затрат. Единственный нюанс – необходимость следить за тем, чтобы гравий не попадал во двор и в гараж. Такой материал прекрасно смотрится в сочетании с клумбами, расположенными по обеим сторонам от дорожки. Это позволяет создать уютную атмосферу в стиле прованс.

Однако данный материал имеет и недостатки. Такие дорожки неудобно чистить зимой, в сухую погоду они накапливают много пыли, а также поверхность подъездной территории может покрыться сорняками.

Другим качественным и прочным материалом для создания подъездных дорожек являются бетонные блоки. Они имеют самый долгий срок службы, не боятся воздействия погодных условий, а также легко поддерживаются в чистоте. Талантливая хозяйка может посадить вокруг дорожек кустарники или цветы. Это послужит прекрасным декором.

Качество фундамента как аспект выбора материала надстройки

Во время строительства гаража вряд ли кто-то задумывался о том, что эта постройка станет основной для возведения второго этажа. Следовательно, прочность фундамента находится под вопросом: сможет ли он выдержать двухэтажных гараж или нет.

В первую очередь следует оценить конструктивные особенности гаражной постройки: имеются ли трещины, есть ли расхождения в стыках стен и т.п.

Фундаментная основа должны быть заложена ниже уровня промерзания грунта, но и с учетом глубины залегания подземных вод. От качества данного конструктивного элемента зависит прочность и долговечность самого возводимого сооружения.

В идеале, когда гараж из кирпича устроен на фундаменте ленточного типа, заглубленного в землю на 1-1,5 метра.

Для справки! В северных регионах глубина укладки фундамента составляет порядка 2-2,5 м. Это обусловлено тем, что уровень промерзания земли в данных областях намного больше, нежели в центральных регионах.

В таком случае реально возвести второй этаж над гаражом из кирпича. Правда, многие квалифицированные специалисты рекомендуют ограничиться в данных условиях пеноблоками.

Если же прочность имеющегося сооружения под большим вопросом, то лучше отдать предпочтение более легкому материалу:

Также стоит отметить, что постройки подобного плана предполагают устройство кровли двухскатного типа. Благодаря такому решению ускоряется схождение снега и прочих осадков, что исключает нагрузки на стены, фундамент.

Возведение стен: варианты используемых материалов

Сегодня мы не будем разбирать конструкции из ЛСТК – такие гаражи нельзя рассматривать как капитальные постройки. А значит, из используемых строительных материалов остаётся дерево, кирпич, бетон или блоки и металл.

Деревянные постройки: плюсы и минусы

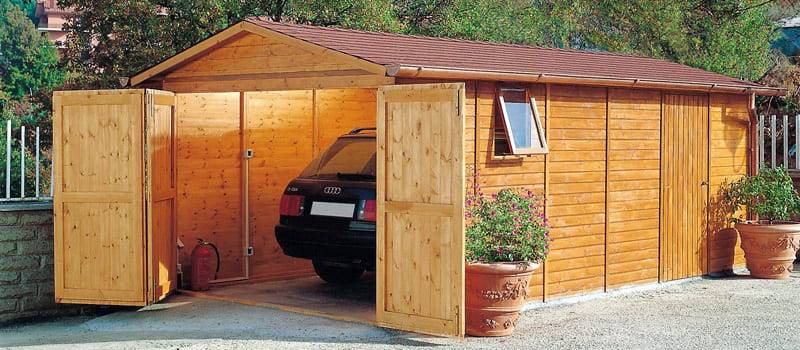

Деревянный гараж также называют каркасным. Положительных качеств у таких построек много. Они экологически чистые, сравнительно лёгкие и не требуют больших затрат при строительстве. К тому же, такую постройку можно возвести довольно быстро. Но и минусы деревянного гаража значительны. Ведь массив легко подвержен возникновению плесени и грибка, а также гниению, не говоря уже о пожароопасности. Частично с этими проблемами справляются современные пропитки, которых сейчас достаточно много на прилавках магазинов, однако полностью решить проблему они не могут. Ведь от возгорания пролитого бензина они не спасут. Ещё одним негативным фактором деревянных гаражей является подверженность разрушению под воздействием солнечного света и атмосферных осадков, хотя оно будет не столь велико.

Каркас гаража из дерева ФОТО: 5domov.ruГотовое строение даже с виду кажется очень лёгким ФОТО: svoimirukami.lesstroy.netА здесь уже целая мастерская со стояночным местом ФОТО: stroy-podskazka.ru

Кирпичные гаражи и их особенности

Кирпичные постройки довольно долговечны и не боятся огня. К тому же, здесь можно применить любую отделку. К примеру, кирпичная стена легко оштукатуривается, в отличие от деревянной. С одной стороны все недостатки, присущие древесине, здесь отсутствуют, но нельзя забывать о том, что укладка этого материала – трудоёмкий процесс. Кроме того, он требует определённых навыков и умений. Времени на постройку гаража из кирпича уйдёт намного больше. Но основным минусом можно назвать стоимость материала как самой постройки, так и фундамента для неё. Кирпичная стена значительно тяжелее деревянной, значит, и основание должно быть более прочным.

Очень аккуратно выполненная постройка с оконными проёмами ФОТО: zhd-online.ru

Бетонные блоки и чем отличается строительство из них

С одной стороны, можно сказать, что постройка гаража из бетонных блоков займёт значительно меньше времени. Но не стоит забывать, что вес их довольно велик, поэтому без привлечения строительной техники эту работу выполнить никак не удастся. А это вновь негативно скажется на стоимости постройки.

Листовой металл: подходит ли такой материал для строительства гаража

Можно сказать, что стальные гаражи наиболее удобны. Единственной сложностью при таком строительстве становится утепление, однако обилие материалов, предлагаемое на российском рынке, сегодня легко решает эту проблему. А вот из плюсов можно отметить, что такой гараж можно сделать как сварным, так и разборным. А это позволит, при необходимости, полностью разобрать постройку и перевезти её на новое место даже на легковой автомашине с прицепом.

Такой гараж можно с лёгкостью разобрать и собрать, как конструктор ФОТО: youtube.com

Перекрытие

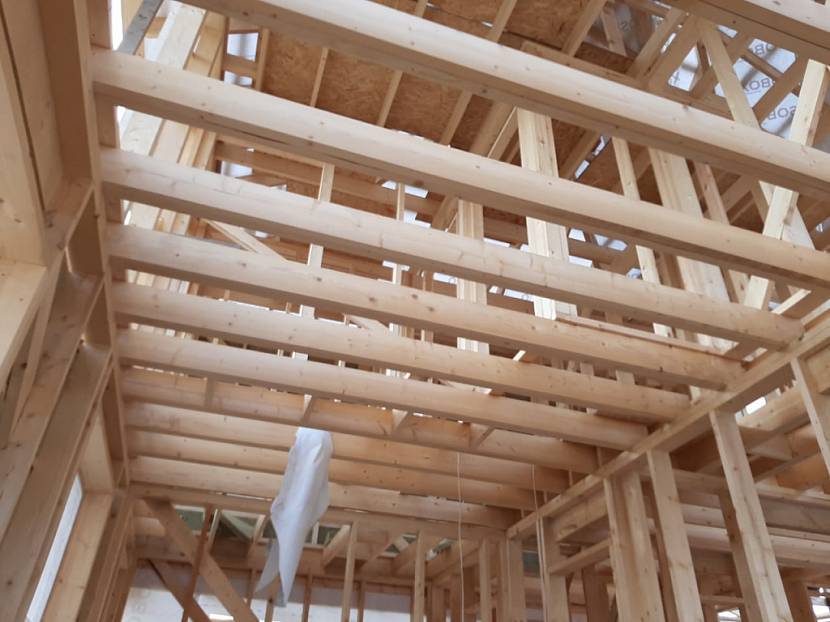

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Крепление балокИсточник goroddomov.ru

Выбор строительных материалов

Выбор материалов определяется несколькими факторами:

климат региона;
предназначение будущей надстройки;
несущие способности уже имеющегося здания;
финансовые возможности владельца недвижимости.

Дешево и быстро можно построить 2 этаж из пеноблоков

В большинстве случаев предпочтение отдается максимально легким материалам, обладающим достаточной прочностью и уровнем теплоизоляции.

Древесина. Брус и доска идут на строительство каркасных стен, балок пола и потолка, стропильной системы крыши. Отлично подходит для жилых надстроек. Простота обработки, но склонность к гниению и возгоранию.
Металл. Профилированные трубы и листы отличаются легким весом, презентабельным внешним видом и легкостью монтажа. Скорее применимы для хозяйственных помещений или летних гостиных, так как теплопроводны и хорошо пропускают звуки. Со временем железо ржавеет и требует замены.
Кирпич. Отличное в эксплуатационном плане решение. Материал прочный, долговечный с высокими изоляционными свойствами. Есть определенные сложности с финансовыми затратами и процессом кладки, но конечный результат того стоит. При этом необходимо, чтобы был мощный фундамент и кирпичные стены первого уровня.
Пеноблок. Камни легкие, большие, с ровными гранями. По уровню теплопроводности близки к натуральной древесине. Крупные размеры блоков значительно упрощают строительство и сокращают его сроки. Следует учитывать, что материал хрупкий и гигроскопичный. Необходима гидроизоляция поверхностей и монтаж армопояса под перекрытие.
Сэндвич панели. Практически идеальное решение. Изделия сочетают в себе отличные изоляционные качества, прочны, герметичны, долговечны и легки в установке. Минус только один — высокая стоимость.
