Дверной замок: особенности использования

Устройство электромагнитного замка

Электромагнитный замок состоит из сердечника, обмотки (катушки) и корпуса. Сердечник с обмоткой являются электромагнитом.

Сердечник электромагнитного замка выполняется из магнитномягких материалов (без эффекта памяти, как у постоянных магнитов). Большинство производителей замков изготавливают сердечник в виде набора сваренных между собой  Ш-образных пластин из электротехнической (трансформаторной) стали.

Встречаются замки с сердечником из цельного «куска» электротехнической стали. Их достоинством являются меньшие размеры, т.к. для такого сердечника не требуется корпус (все крепежные элементы можно выполнить на самом сердечнике).

Недостаток таких замков — очень большая остаточная намагниченность (до десятков кгс), так как электромагнитные свойства цельного куска хуже свойств ленты электротехнической стали (это связано с технологией производства электротехнической стали).

Обмотка представляет собой катушку из 300-1000 витков эмалированного медного провода. При подаче напряжения в обмотке возникает электрический ток, создающий магнитное поле в сердечнике.

Корпус замка обычно выполняется из немагнитных материалов: алюминий, нержавеющая сталь

Корпус замка обычно выполняется из немагнитных материалов: алюминий, нержавеющая сталь. В последнее время на рынке стали появляться магнитные замки с корпусом из пластмассы, однако большого распространения они не получили.  В корпусе  замка крепится сердечник и обмотка. Корпус имеет элементы крепления замка к уголку или планке (деталь для крепления электромагнитного замка на дверной коробке).

В электромагнитных замках в качестве запорного механизма выступает магнит. К наиболее современным вариантам относится электронный замок, который имеет следующие особенности:

• имеется встроенный контролер;
• можно использовать внутренний или уличный вариант;

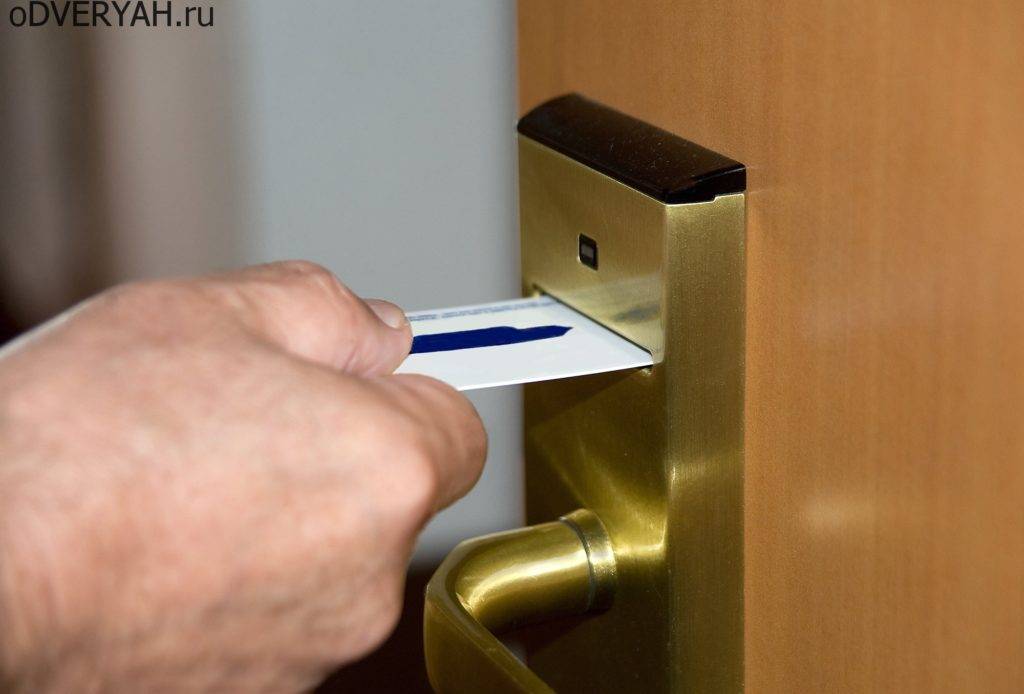

• открывается брелоком или бесконтактной картой;
• защищён от вандалов.

Кроме того, электронные замки просто подключить к системе сигнализации или комплексу «умный дом». Вскрыть электронный замок обычными методами невозможно, замочной скважины нет. Придётся применять такие методы как перехват сигнала или подбор кода. Ну или выломать всю входную дверь, перепилить металлические стрежни, запирающие вход, то есть применить жёсткие силовые методы.

Электрическая схема магнитного замка

В самом простом виде электромагнитный замок представляет из себя обмотку L с сердечном.

При отключении питания замка из-за самоиндукции в нем продолжает течь затухающий ток в прежнем направлении. Это приводит к появлению повышенного напряжения (до 30 В) на управляющем элементе (реле или транзисторный ключ). В случае если управление замком (разрывом цепи) осуществляется с помощью реле, возникает искрение контактов, что приводит к ускоренному износу реле. Для уменьшения влияния самоиндукции в схему замка иногда включают двунаправленный защитный диод VD, который гасит кратковременные повышения напряжения при размыкании цепи.

После отключения питания замка в сердечнике сохраняется некоторая остаточная намагниченность (явление остаточной индукции), и связанная с этим остаточная сила удержания. Чтобы снизить остаточную намагниченность, в схему электромагнитного замка добавляют емкость C, которая вместе с индуктивностью катушки L образуют колебательный контур.

При отключении питания замка в цепочке LC возникают затухающие колебания, которые приводят к значительному снижению остаточной намагниченности и связанной с ней остаточной силой удержания.
В наших замках устанавливается размагничивающая емкость.

Главный минус электронного замка — он строго привязан к энергоснабжению. Попросту — света нет — дверь не запирается. Приходится либо обеспечивать резервный источник питания, либо дополнительно ставить механический замок на случай отключения электроэнергии.

Виды замков

Прежде всего, следует разобраться в классификации замков и их описании по ГОСТ. Существует несколько основных критериев, по которым определяют отличия отдельных видов фурнитуры.

В первую очередь, необходимо различать замки для входных и межкомнатных дверей, их устройство в некотором плане может быть схоже, но в целом это абсолютно разные элементы.

Если говорить о способах монтажа, стоит выделить следующие разновидности:

• Накладной. Это простейшие модели, используемые для установки на входных дверях. Они крепятся непосредственно на полотно, ручкой обычно не комплектуются. Выполнить такую работу своими руками не составит особого труда.
• Врезной. К таким относится преимущественное большинство современных замков как для входной, так и для межкомнатной двери. Врезной замок согласно ГОСТ вкладывается внутрь полотна и может соединяться с ручкой.
• Встроенный. Устанавливается в процессе изготовления дверного полотна и является непосредственно его составной частью. Это идеальный вариант для металлической входной двери.

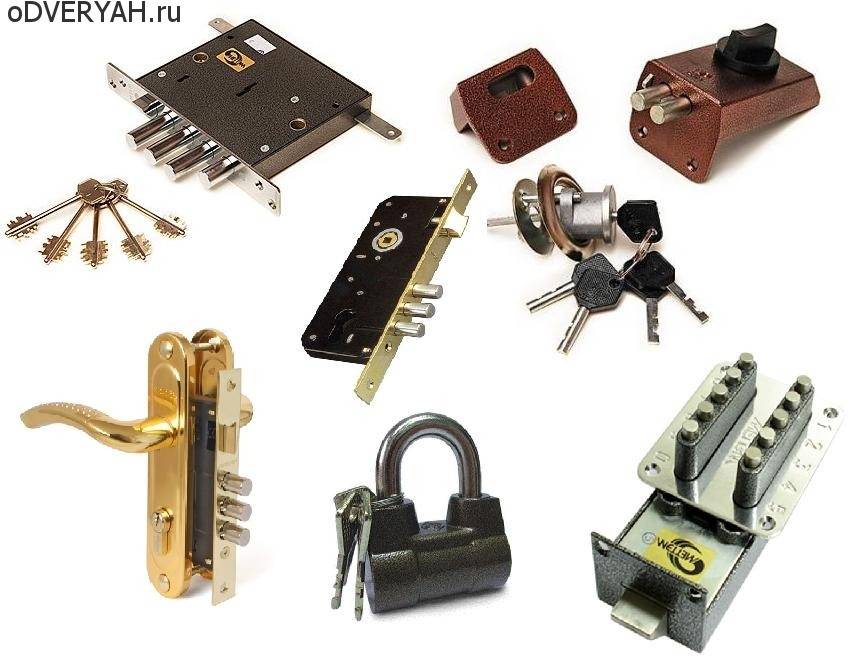

Разновидности дверных замков в зависимости от способа монтажа

Строение практически любого дверного замка основано на наличии следующих элементов:

• секретный механизм (личинка);
• выдвижные ригели;
• ручка;
• фалевый язычок;
• накладная панель.

Замки для межкомнатной двери обычно ограничиваются наличием простой защелки, без секретного механизма. При этом входную дверь нельзя оставить без надежной запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или иному классу обусловливает количество доступных комбинаций секретки. Чем их больше, тем сложнее взломать дверь с помощью отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Некоторые из них не могут быть вскрыты без наличия родного ключа.

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в этот вопрос и сделать правильный выбор при покупке необходимо рассмотреть типы личинок по ГОСТ более подробно.

Принцип работы

Принцип работы электромеханического замка заключается в подаче электричества на электронный блок, в результате чего сигнал убирает блокировку фиксатора, автоматически отодвигая запоры.

При работе механизма чисто в автоматическом режиме при использовании кнопки или другого приспособления, подающего сигнал, необходимо своевременно потянуть за дверь. При промедлении дверь снова блокируется.

Изнутри помещения или двора открытие замка производится при помощи карты, домофона или специальной кнопки, установленной на панели механизма.

Кодовый замок открывается в том случае, когда комбинация в приемнике  совпадает с кодом носителя.

Принцип работы

Попадая в отверстие, ключ упирается в сувальды и, поворачиваясь, начинает их двигать вверх. Если пазы ключа совпадают с выемками сувальд, они беспрепятственно минуют стойку хвостовика и продолжают движение уже в горизонтальной плоскости, приводя в движение ригели. Ригели — это и есть те небольшие, но надежные задвижки, которые запирают дверь.

После однократного поворота ключа пружины возвращают сувальды в исходное положение, что сопровождается негромким стуком металлических пластин. Если дверь заперта на 2 и более оборотов, при повторном повороте ключа все движения повторяются. Чем больше поворотов совершит ключ, тем больше предстоит повозиться злоумышленнику, подбирая каждый раз правильное положение штифтов.

Как правильно выбрать

Рекомендуется подбирать его по следующим критериям:

• класс защиты устанавливаемой конструкции;
• вид запорного механизма.

Т. к. главной задачей запора является обеспечение безопасности квартиры, он имеет свой класс защиты. Если установлен механизм 1 класса, то его вскроют за 5-6 минут любые злоумышленники. При втором классе защиты им придется потратить не менее 10-20 минут, чтобы просверлить дерево и открыть вход в квартиру.

Запор, имеющий третью или четвертую степень защиты, рекомендуется устанавливать на качественный деревянный косяк. Входное устройство такого класса может выдержать напор злоумышленников со специальным оборудованием на протяжении получаса, ведь подобную конструкцию высверлить практически невозможно.

После выбора класса, которому должен соответствовать входной механизм, надо выбрать его тип. Их всего два:

1. накладной — монтируется на внутренней стороне деревянных дверей квартир и подсобных помещений;
2. врезной — вставляется в специально выдолбленную выемку в торце двери.

• Врезной
• накладной

Любой из типов входных запоров может быть механическим, магнитным или электронным. Но надежность врезного устройства намного выше, чем у накладного.

Особенности

Применение накладных замков для деревянных межкомнатных дверей позволяет обойтись без потерь времени на процесс врезания, но часто применяемая ригельная конструкция соответствует только 1 классу защиты. Она имеет рейку отпирания, которую можно отодвинуть в сторону даже с помощью булавки. Из-за этого приходится менять такое устройство на более совершенные.

Чтобы установить запорный механизм для деревянной двери, часто используют цилиндрические устройства 3-4 класса. Они имеют свойство немного ослаблять дверь, т. к. для их установки приходится сверлить во входной пластине большие отверстия для установки конструкции.

Сувальдный запор, закрепляемый на деревянный лист, отличается высокой степенью безопасности, т. к. в нем применяются специальные пластины, приводимые в движение зубцами ключа. Класс безопасности деревянной конструкции возрастает с ростом количества установленных пластин на входной контур запора.

Механизм не откроется, если не заработают все элементы. Без ключа такой входной запор отпереть невозможно. Он выделяется в списке лучших вариантов, даже несмотря на высокую цену таких механизмов.

Электронные устройства являются усовершенствованными запорными средствами, открыть которые можно только с помощью магнитных карт, кода или отпечатка пальца. Но их чаще всего устанавливают на металл, а на деревянный образец такие дорогие вещи практически не ставят.

Как снять и разобрать замок входной или межкомнатной двери с пружиной

Качественно сделанные и правильно установленные входные металлические двери могут исправно служить своим хозяевам годами. Но, несмотря на надёжность конструкции, самое уязвимое место любого дверного блока – замочный механизм. Особенно интенсивно эксплуатируются замки с защёлками и ручками, так как зачастую они используются в качестве основных.

Многие домовладельцы сталкиваются с различными проблемами в работе запирающих устройств. Наиболее часто встречаются такие дефекты, как:

• заклинивание защёлки;
• заклинивание механизма;
• «заедание» ключа при открывании и закрывании двери.

Устав от подобных проблем, хозяева решают снять замок с металлической двери, чтобы проверить наличие признаков неисправностей. Однако если механизм установлен без перекоса, а размеры отверстий в корпусе соответствуют размерам ригелей и защёлки, то внешний осмотр результата не даст.

Желательно увидеть врезной замок в разобранном виде, чтобы попытаться починить его. Особые навыки для этого не требуются и такую работу можно выполнить самостоятельно. Хотя, конечно, представление о конструкции механизма и о том, как снять и разобрать дверной замок с ручкой у домашнего мастера должно быть.

Врезной дверной замок

Не вдаваясь в особенности конструкции замочных устройств конкретных производителей, можно сказать, что разобранный механизм будет выглядеть так:

• корпус;
• запирающий механизм сувальдного или цилиндрового типа;
• круглые или нажимные ручки;
• подпружиненная фалевая защёлка;
• запорные ригели.

Разборка не заканчивается демонтажем корпуса. Иногда имеет смысл разобрать и секретный механизм. Чаще это делают при ремонте устройств сувальдного типа, тогда как решение разобрать личинку дверного цилиндрового замка зачастую бывает нецелесообразным. Проще поменять эту часть механизма целиком.

Снятие замка – первый этап дефектовки запирающего устройства. Для этого предварительно необходимо снять ручку с входной двери. Многих интересует вопрос, как разобрать конструкцию с круглыми ручками. Решается он так же, как и в случае с нажимной ручкой:

1. отсоедините ручку или шар-накладку от механизма,
2. выкрутите крепёжные детали,
3. извлеките вторую часть ручки,
4. выкрутите винты крепления лицевой планки.

Теперь можно снять замок с входной двери, разобрать защелку, а при необходимости в дальнейшем снять личинку.

Как разобрать дверной замок

Стремление производителей к унификации приводит к тому, что разобрать простой врезной замок «Cisa», «Fuaro» или «Apecs» под силу даже неспециалисту. Стоит отметить, что иностранные и отечественные модели экономичного сегмента мало отличаются друг от друга. А именно они наиболее популярны для установки на металлические двери в квартиру.

Рассмотрим процесс демонтажа на примере того, как разобрать российский замок «Эльбор» сувальдного типа

Примем во внимание, что ручки и лицевая планка сняты заранее

1. Открутите винты крепления крышки – некоторые из них могут быть скрыты под фирменными наклейками.
2. Аккуратно снимите крышку, чтобы не потерять внутренние пружины.
3. Выньте пластины секретного механизма и держите их так, как они смонтированы изготовителем.
4. Извлеките запорные ригели, монтажные втулки и защёлку с пружиной.

Когда изделие разобрано, осмотрите детали на наличие повреждений, очистите их от грязи и соберите в обратной последовательности. Заметим, что разобрать цилиндровый замок даже легче ввиду того, что в нём отсутствует сложный сувальдный механизм.

Источник : https://all-doors.ru/polezno-znat/kak-snyat-i-razobrat-zamok-vhodnoj-dveri/

Цилиндровый механизм

Здесь вместо пластин используются цилиндры, которые выстраиваются по высоте в соответствии с заданной комбинацией. Надежность таких устройств читается ниже, чем первых, хотя при несовпадении положения даже одного цилиндра замок не откроется. Они легче открываются силовым способом.

Взломостойкость зависит от числа цилиндров и точности их изготовления. Обладают большей устойчивостью к интеллектуальному вскрытию. На входных дверях специалисты рекомендуют использовать их в сочетании с сувальдными.

Для межкомнатных и деревянных конструкций – это идеальный вариант, поскольку стоит недорого и работает безотказно. Часто применяются на калитках, офисах и в гаражах, как с ручкой, так и без.

Количество комбинаций в замках низшей ценовой категории составляет от 10 до 10 тысяч. Открываются они английским или крестовым ключом.

Цилиндровые замки со средней степенью безопасности имеют от 5 тыс. до 5 млн. комбинаций. Такие открываются ключом-перфокартой и их сложно открыть отмычкой.

Устройства с самой высокой степенью безопасности могут иметь до 1 млрд. комбинаций и стоят очень дорого. Взломать отмычкой, в том числе вибрирующей, почти невозможно. Их не используют для деревянных и металлических дверей низкого качества, поскольку надежность запора будет превышать прочность всей конструкции. Часто ими оснащают внутренние двери.

Функциональное назначение основных деталей

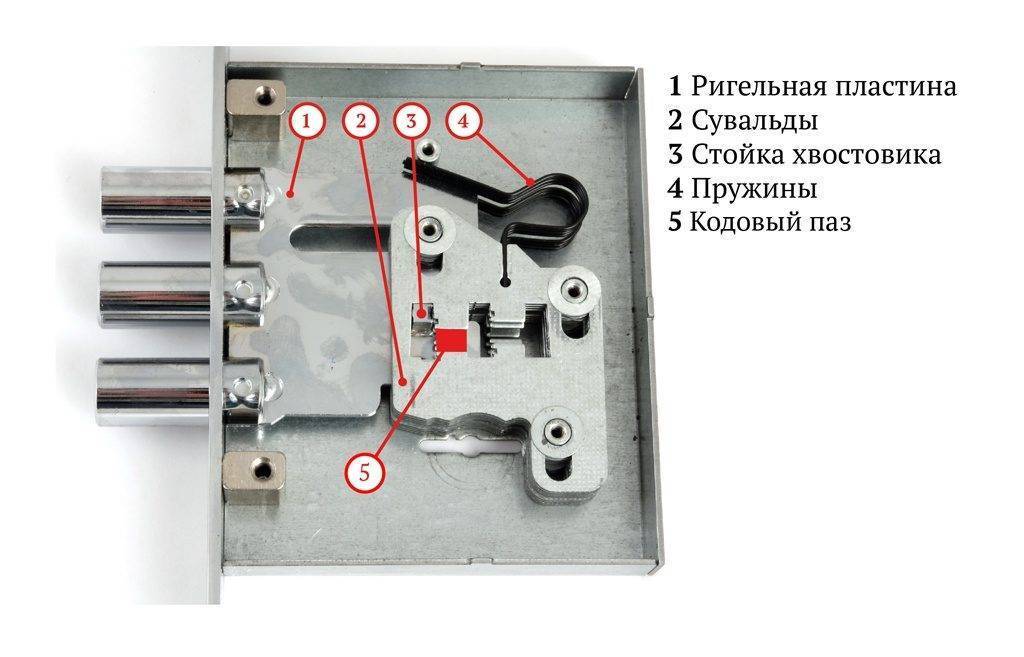

Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.

Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.

Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.

Устройство механизма входной двери невозможно без таких не менее важных элементов, как:

• Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
• Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
• Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
• Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
• Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
• Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.

Типы современных замков и их устройство

Типы замков определяются исходя из устройства запирающего механизма, при этом различают:

• цилиндровые замки;
• сувальдные замки;
• реечные замки.

Цилиндровые замки

Название цилиндровые замки получили, опираясь на вид рабочего механизма, имеющего форму цилиндра. Схема дверного замка цилиндрового типа представлена на рисунке ниже.

Внутреннее устройство замка цилиндрового типа

Цилиндровый механизм состоит из ряда элементов:

• корпуса, изготовленного из высокопрочной стали;
• отверстия для ключа;
• сердечника, в котором расположены штифты;
• стопорного и кодовых штифтов.

Цилиндровый механизм

Цилиндровые запирающие механизмы в зависимости от расположения штифтов внутри цилиндра могут быть:

• однорядными – штифты в запирающем цилиндре расположены в один ряд;
• двухсторонними – запирающие штифты расположены в два ряда. Ключ к такому замку имеет двусторонние насечки;
• устройствами с поворачивающимися штифтами. В отличие от предыдущих видов штифты могут не только опускаться и подниматься, но и вращаться вокруг своей оси;
• крестообразными – замочная скважина и ключ от замка напоминают форму креста. Внутри цилиндра штифты расположены в три или четыре ряда;
• устройствами с коническими ключами. Штифты в запирающем цилиндре расположены в нескольких плоскостях, что придает устройству повышенную степень секретности.

Подробнее об устройстве и выборе цилиндрового замка можно посмотреть на видео.

Цилиндровые замки считаются достаточно надежными. Основным преимуществом данного типа запирающих устройств является возможность смены цилиндра при выходе его из строя или утрате ключей. При этом менять весь замок нет необходимости.

Сувальдные замки

Работа сувальдного замка основывается на выставлении пластин, носящих название сувальды в определенном порядке. Устройство дверного замка сувальдного типа включает в себя:

• ригельные засовы, которые приводятся в действии при выставлении сувальд в определенном порядке;
• пластину, к которой крепятся сувальды;
• отверстие для ключа;
• сами пластины.

Устройство замка сувальдного типа

Чем большее количество сувальд имеет замок, тем выше степень его надежности.

В настоящее время выпускаются два вида сувальдных замков:

• с односторонними ключами. Являются наименее надежными, поэтому постепенно перестают выпускаться;
• с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится активным то с правой, то с левой стороны, что значительно увеличивает секретность устройства.

Надежный сувальдный замок должен иметь:

• не менее 6 запирающих пластин. Шесть сувальд можно расположить приблизительно в 100 000 различных комбинаций, а восемь имеют приблизительно 250 000 вариаций;
• дополнительные накладки, защищающие рабочий механизм от высверливания;
• усиленные ригели, не поддающиеся распиливанию;
• ложные пазы, направляющие взломщика на неверное определение задуманной конструкции;
• сменный блок сувальд на случай утраты ключей или дополнительную опцию перекодирования. Произвести перекодировку можно без участия специалистов. Для этого в комплекте замка должен быть специальный ключ, изготовленный в виде буквы Г и запасной комплект ключей.

Реечные замки

Реечные замки не обладают повышенной степенью секретности. Они применяются для гаражных ворот, калиток, подсобных помещений.

Схема замков дверей реечного типа включает в себя:

1. пружины, приводящие в действие запирающий ригель;
2. ригеля. Устройство представляет собой металлический брусок прямоугольной формы с обеих сторон, на котором сделаны пазы;
3. отверстия, в которое вставляется ключ;
4. внешний засов.

Внутреннее устройство запирающего механизма реечного типа

Ригельный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В противном случае запирающий механизм невозможно сдвинуть со своего места.

В зависимости от вида замка он может иметь один, два или три ригеля. Преимущественно используются механизмы с двумя запирающими брусками.

Самыми большими недостатками ригельных замков являются низкая устойчивость к взлому и высокая стоимость изготовления дубликатов ключей.

Таким образом, при выборе замка следует руководствоваться определением внутреннего устройства запирающего механизма, которое влияет на степень секретности. Для наибольшей защиты специалисты рекомендуют использовать несколько замком и обязательно разного типа. Оптимальным сочетанием является установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой – накладным.

Преимущества врезных замков

Основное отличие от других типов состоит в том, что замок врезной устанавливается в подготовленное гнездо в дверном пространстве. Именно этим обеспечивается повышенная надежность и защищенность от взлома.

Возможность имплементации в конструкцию защелок с большим числом ригелей обеспечивает более плотную фиксацию полотна в коробке.

Встречаются врезные замки с пятью и более ригелями, при этом, защелки могут разноситься по полотну и фиксировать его в различных местах по всем четырем направлениям.

К числу основных преимуществ врезных замков относятся следующие:

• Высокая надежность, секретность и безопасность. Самые надежные механизмы имеют именно врезные конструкции. Другие используются в качестве дополнительных запорных устройств.
• Простота установки.
• Высокая эстетичность, особенно моделей с ручкой.

В чем секрет цилиндрового замка?

Несмотря на достаточно простое устройство цилиндрового замка, он крайне надежен.

Все основные элементы, представленные в разрезе, имеют определенные функции:

• Цилиндр (личинка) обеспечивает секретность изделия, посредством перемещения и фиксации в рабочей позиции засова замка.
• Рычаг служит для управления защелкой при открывании и закрывании двери ключом.
• Засов-защелка и ригель удерживают дверь в закрытом виде с помощью захода в запорную планку.
• Ответная планка – элемент с отверстиями для ввода засовов во время запирания дверей.
• Лицевая рамка – деталь врезного замка с отверстием для вывода засовов. Служит креплением замка к торцу двери.
• Ключ управляет механизмом секретности, обеспечивает ввод и вывод засова.
• Корпус – основная деталь изделия, внутри которого устроена вся система механизма.

Схема устройства цилиндрового замка в разрезе.

Типы замков по установке

По месту установки замки разделяются на накладные и врезные.

Врезные замки

Врезные замки являются наиболее распространенными

Способ установки таких замков понятен из самого названия — они врезаются в дверь, а потому при их выборе необходимо принять во внимание ширину дверного полотна и размеры предусмотренного конструкцией двери замочного блока

При правильной установке, соответствующем уходе и бережной эксплуатации, врезной замок может прослужить продолжительный период времени и обеспечивать надежную защиту жилища от преступных посягательств.

Замки накладные

По-другому такие замки называют еще коробочными из-за их геометрической формы. Замок как бы накладывается на дверное полотно либо (в редких случаях) вставляется в специально сделанный для такой цели паз. Зачастую накладные замки устанавливаются в паре с врезными и служат дополнительной мерой защиты.

Многие считают, что накладные замки существенно уступают в надежности врезным. Но это вовсе не так. Установка замка профессионалом своего дела и наличие в двери всех необходимых втулок для крепежа позволяют говорить о высокой надежности накладных замков.

Накладные замки идут в комплекте с цепочкой и «собачкой», что позволяет еще больше усилить меры безопасности.
