Самостоятельное изготовление подъемно поворотных ворот

Инструкция по изготовлению и установке секционных ворот

Подъемные ворота секционной разновидности готовят поэтапно. До начала всех работ проверяют вертикальность проема, используя для этой цели уровень. Когда, во время проверки, обнаруживаются погрешности, их устраняют при помощи штукатурки поверхности.

До того, как проводить установку направляющих, нужно приложить к проему панель таким образом, чтобы её края зашли за проем с одинаковым расстоянием с каждой из сторон. Эти точки намечают маркером.

Теперь можно начинать монтажные работы по креплению направляющих, как вертикальных, так и горизонтальных. Их режут болгаркой на отрезки нужных размеров.

Далее процесс идет таким путем:

• проделать отверстия, используя дрель;
• профили, расположенные по вертикали. закрепить анкерами, согласно заранее сделанной разметке;
• горизонтальные детали фиксируют кронштейнами, последние крепят к потолку;
• чтобы конструкция не перекосилась, профили крепят строго по вертикали или горизонтали, постоянно сверяя положение уровнем;
• далее проводится монтаж секционного полотна;
• ролики хода крепят к стыкам секций, что позволяет полотну двигаться вверх, вниз;
• далее крепят подъемный механизм, если ворота будут открываться таким образом;
• к полотну крепят ручки (с обеих сторон);
• замок врезается в нижнюю секцию полотна. Чтобы увеличить устойчивость к взлому, следует прикрепить два замка по краям;
• последним крепят улавливающее устройство, он позволяет полотну быть полуоткрытым, стопоры будут ограничивать движение створки во время подъема;
• далее следует проведение испытаний: если конструкция смонтирована должным образом, то будет легко перемещаться по направляющим. В опущенном положении не должно быть зазоров, а замок без затруднений справляться со своими задачами.

Подбор и установка автоматики на секционные ворота

Автоматические механизмы для секционных створок могут быть двух видов:

• Навальный электрический привод: имеет высокую мощность, используется для оснащения промышленных конструкций.
• Потолочный электрический привод: данный механизм подходит к закрытию проема гаража, оно крепится к средней части внутреннего пространства проема. Привод двигает полотно тросом, закрепленным тяговым рычагом наверху.

Все электрические приводы оснащаются системой обеспечения безопасности. Она необходима с целью предотвращения падения полотна, если вдруг отключится подача электрическая энергия.

Помимо этого, эксплуатация может быть облегчена обустройством таких функций:

• пульт дистанционного управления;
• сигнальные лампы;
• фотоэлементы, реагирующие на движение.

Автоматическая система для ворот монтируется следующим образом:

• анкерами крепят кронштейны на потолке;
• на кронштейны фиксируют приводы с торсионным, цепным механизмом;
• ставят рычаги, прикрепленные к воротам и цепи (тросу);
• со стороны проема производится монтажа электрической проводки;
• устройство настраивают в удобном режиме эксплуатации.

Видео: инструкция по монтажу секционных ворот

Чтобы облегчить процесс монтажа секционной конструкции, можно изучить видео инструкцию по проведению работ.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Монтаж подъемных ворот.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Принцип их изготовления аналогичен, но все соединения производятся с помощью сварки.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

• для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
• высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
• если подъем низкий, барабан следует располагать сзади;
• в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
• вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
• в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
• для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Виды гаражных ворот

Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:

1. Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
2. Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
3. Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
4. Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
5. Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.

Более современные интерпретации этого типа ворот привели к использованию алюминиевых, стальных и деревянных панелей.

С меньшим упором на нижнюю ходовую часть и большим упором на верхнюю направляющую для универсальности на месте.

Большие размеры можно использовать с круглыми угловыми дверями, при этом не возникает проблем с провисанием больших ворот с рольставнями, подъемно-поворотными или секционными.

Вес распределяется равномерно, что означает, что возможна почти безграничная ширина.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.

Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.

Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.

Виды подъемных ворот по типу открывания

Изучим несколько видов конструкции и разберемся в их особенностях. Обсудим три основных типа: поворотные, секционные и рулонные.

Поворотные

Это сооружение принято считать одним из самых простых. Цельное полотно поднимается посредством работы приводного механизма. Он состоит из рычагов и шарниров или противовесов.

Основные составляющие конструкции:

• Направляющие;
• Полотно;
• Стальная рама;
• Короб;
• Мотор.

Полотно начинает подниматься под углом 90 градусов, постепенно сдвигаясь на потолочную поверхность.

Преимущества:

• Блокировочная система ворот. Благодаря ей конструкция становится более надежной и устойчивой к проникновению злоумышленников;
• Возможность утепления разными материалами;
• Прочность;
• Легкое открывание и закрывание;
• Простая схема установки сравнительно с другими вариантами.

Недостатки:

• Необходимость установки усиленной рамы. Это нужно, чтобы она выдерживала нагрузку полотна. Ведь сама створка имеет достаточно большую массу;
• Нет возможности частично ремонтировать неисправные детали. При поломках придется полностью заменять конструкцию;
• Высота проема сокращается примерно на 25 см.

Складные (секционные)

Второй вариант – секционные. Понятно из названия, что конструкция состоит из нескольких сегментов или секций. Ширина одного фрагмента может достигать от 40 до 60 см.

Процесс открывания полотна не представляет собой ничего сложного. Оно поднимается по направляющим и фиксируется под потолочной поверхностью. За передвижение створки ответственен пружинный механизм.

Внешне такие ворота напоминают всем знакомые сэндвич-панели. Снаружи они изготовлены из оцинкованного металла, поверхность покрыта полимерами, а внутренняя часть состоит из теплоизоляционного материала толщиной 15 см.

Преимущества:

• Эта конструкция подлежит частичным ремонтным работам. Неисправный сегмент легко заменить новым без обновления всего полотна;
• Экономит свободное пространство;
• Можно монтировать в проемы разных форм и размеров;
• Возможность теплоизоляции;
• Внешний вид достаточно аккуратный и эстетичный.

Недостатки:

• Специалисты говорят о том, что такие ворота не рекомендуется использовать слишком часто. Из-за чрезмерных нагрузок роликовые подшипники быстро становятся непригодными;
• По шкале защищенности от злоумышленников, конструкцию можно отнести к средней или слабой степени надежности;
• Высокая стоимость;
• Установить или сделать самостоятельно тяжело, поэтому придется обратиться за помощью к специалистам.

Рулонные

Воротное полотно рулонных конструкций состоит из ламелей. Они представляют собой тонкие планки из алюминия.

Под потолочной поверхностью фиксируют барабан. А по боковым сторонам устанавливают направляющие профили. Ламели скрепляют с барабаном посредством специального троса.

Полотно начинает перемещаться и скручиваться в рулон, когда крутится барабан. Впоследствии створка наматывается на него.

Контролировать функционирование сооружения можно вручную или автоматическим приводом. А еще допускается возможность управлять коммуникатором или специальным приложением на смартфоне.

Рулонная конструкция обладает малым весом и компактностью. Но, отзывы говорят о низкой устойчивости перед злоумышленниками, механическими повреждениями. Также отмечают недлительный срок эксплуатации.

Исходя из описания всех трех видов, можно сделать вывод, что оптимальный выбор для гаража или дачного участка – это подъемно-поворотные конструкции. Чтобы сэкономить, можно заняться изготовлением и установкой самостоятельно без привлечения специалистов. Но, при этом, цена готовых изделий все же остается доступной для всех граждан.

Выбор автоматики

Для ручного открывания предусматривают устройство пружинного типа, благодаря чему вес получается скомпенсированным, а усилие измеряется в 10 – 20 кг (100 – 200 Н).

Другие виды координации:

• Автоматическое управление. Дверь поднимают и опускают с помощью электрического привода. Прибор работает от фотоэлемента, инфракрасного или лазерного датчика, фото радара. Применяют инновационный метод видео захвата, при этом система считывателей распознает номер машины и биометрику людей.
• Дистанционная координация. Электропривод приводится в действие с пульта, кнопки на стационарном пульте, мобильного телефона (с GSM модулем). Если устройство не работает или отсутствует электричество, предусмотрена разблокировка.

Внутренняя разблокировка включается при натягивании шнура, зафиксированного к каретке, после этого ворота работают в ручном режиме. Доступ к шнуру появляется при входе в помещение через дополнительную дверь. Внешняя разблокировка включает цилиндрический замок, ключ и трос. Запор устанавливают в теле полотна, а трос подводят к замку и каретке. Открывание становится возможным после использования ключа.

Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь

Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для обустройства гаражного входа:

1. Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
2. Выполните сборку рамы, произведите ее обшивку профлистом.
3. Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
4. Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
5. Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
6. Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.

Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.

Устройство и схема работы складных ворот для гаража

Подъемные складные ворота позволяют сэкономить место

Изготавливают опорный надежный каркас и прочное полотно, чтобы закрыть проем. Створка перемещается по направляющим полозьям или без них.

Принцип устройства конструкции:

• полотно делают цельное, створки работают благодаря системе шарниров и рычагов;
• используют механический или электрически привод;
• систему рычагов ставят внизу створок, а ролики служат для движения полотна по направляющему профилю.

Большинство складных конструкций безупречно работает при большой толщине выпавшего снега.

Преимущества и недостатки

Надежное полотно поднимается на потолок гаража, поэтому машина подъезжает непосредственно к воротам. Конструкцию утепляют внутри, декорируют снаружи. Для открывания не нужно выходить из авто, ворота хорошо подходят для двойных гаражей.

К недостаткам относят уменьшение проема по высоте, что учитывают при составлении проекта. Механизм выдерживает только расчетную нагрузку, увеличение сверх нормы уменьшает срок работы.

Как работают ворота

Делая подъемно поворотные ворота для гаража своими руками надо четко понимать их принцип работы. Она отличается достаточно простым устройством.

Схема работы

 Итак:

• Состоит она из полотна, рамы и направляющих, по которым происходит поворот вокруг оси, переходя из вертикального положения в горизонтальное, и наоборот.
• Основой является стальная рама, которую крепят в проеме гаража или же за ним. При движении ворот этот элемент является главной частью. Обычно при ее изготовлении берутся трубы с прямоугольным сечением.
• Во время открытия ворот начинает работать подъемный рычаг и роликовый механизм. С их помощью створка передвигается по направляющим, а после этого фиксируется под потолком.
• Нижняя область полотна поднимается вверх, что образует над проемом козырек. Когда ворота находятся в закрытом положении, компенсационные пружины начинают растягиваться, а при открытии они свободны.

Механизм открывания ворот такого типа бывает нескольких видов:

• Шарнирно-рычажной – надежный, простой, но от этого не менее популярный механизм. Он помогает обеспечивать простоту движения щита и предотвращает его блокировку. Главное требование – высокая точность при монтаже направляющих и регулировка натяжения пружин;
• На противовесах – такой механизм состоит из троса, который крепится к нижнему углу рамы и проходит через блок, а также противовеса, стоящего на противоположном краю лебедки. Такой механизм лучше всего устанавливать для ворот, которые обладают большим весом.

Виды ворот

В основе конструкции ворот лежат различные элементы: рама из профильных труб прямоугольного сечения, полотно, направляющие, механизм, приводящий створку в движение и фиксирующий ее в горизонтальном положении относительно земли. Ворота подъемные и механизмы изготавливаются на производстве.

Различают несколько видов подъемно-поворотных механизмов для ворот:

1. Механизм с противовесами, или кривошипно-ползунный механизм. Устанавливается, если ворота имеют большой вес. В его основе лежит трос и противовес.
2. Механизм шарнирно-рычажковый. Устанавливается на воротах с небольшим весом. Есть некоторые нюансы его установки. В основе лежат рычаги и тяги.

Еще одна разновидность поворотных ворот — гильотинные. Они открываются и закрываются, двигаясь вверх-вниз параллельно дверному проему. Такие ворота тоже можно встретить в гаражах.

Для обшивки поворотных ворот используют различные материалы. От вида материала зависит их стоимость. Ворота обшивают профнастилом, сталью, сэндвич-панелями и прочими материалами, обладающими высокой прочностью и другими положительными характеристиками. Иногда при необходимости для усиления надежности подъемных ворот устанавливают противовзломную систему, а для дополнительного освещения гаража – прозрачные окошки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

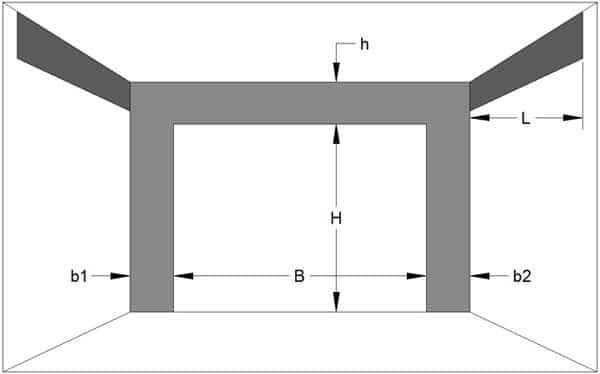

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

1. Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
2. Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
3. Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
4. Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Подготовка к постройке секционной конструкции

Набор для монтажа ворот подобного типа состоит из таких деталей:

• сэндвич-панели;
• направляющие планки;
• уплотнители;
• петли;
• цепной привод;
• пружина для натяжения;
• вал;
• барабан;
• кронштейн для опоры.

Схему установки конструкции можно увидеть на рисунке:

Схема установки секционных ворот

Чтобы определить оптимальные размеры ворот, нужно выполнить замеры проёма

Важно учитывать такие требования:

1. Высота проёма (H) – это свободная площадь для въезда транспортного средства. Значение зависит от типа автомобиля. Если в гараж будет заезжать транспорт высотой 2 м, то оптимальная высота проёма — 2,3 м. После установки останется 2,1 м свободного пространства.
2. Притолока (L) и заплечники (b1 и b2) размещаются в одной плоскости. Рекомендуемая величина притолока — 35–55 см, заплечников — более 8 см.
3. Понадобится измерить ширину проёма (В) и добавить к полученному значению 4 см (по 2 см с каждой стороны).
4. Глубина помещения (L) должна быть больше высоты конструкции.

Необходимые замеры для расчёта габаритов ворот

После выполнения замеров понадобится можно будет составить чертёж.

Советы по выбору материала

Прежде всего стоит обратить внимание на конструкцию панелей, из которых состоит полотно. В качестве материала для внешней обшивки может быть использована сталь или алюминий

Алюминивое изделие имеет небольшой вес, в связи с чем уменьшается общий вес полотна. В таком случае понадобится привод меньшей мощности. Преимущество стали в том, что материал является прочным и подходит для монтажа в гаражах, которые интенсивно используются.

Важно обратить внимание на толщину стен и тип профиля. Рекомендуется использовать сэндвич-панель со специальным взломостойким металлопрофилем

Специальный профиль для защиты ворот от взлома

Характеристики теплоизоляции будут зависеть от типа применяемого наполнителя и его толщины. Рекомендуемая толщина — более 40 мм. Не рекомендуется применять панель с замкнутым контуром в регионах с холодным климатом, так как будут образовываться мостики холода.

Следующий элемент — направляющие. Рекомендуется использовать стальные детали толщиной более 2 мм. Элементы должны быть покрыты цинком. Это позволит защитить конструкцию от коррозии. Важна конструкция роликов — детали с подшипниками способны обеспечить не только плавное открытие ворот, но и имеют больший срок службы.

Использование заводской автоматики существенно упрощает установку и настройку конструкции. Пульт, замок с кодовым механизмом и другие элементы должны быть того же производителя, что и привод конструкции. В противном случае, есть риск того, что детали не совместимы между собой.

Привод должен обладать достаточной мощностью, иначе он быстро выйдет из строя

При выборе важно учесть размеры и вес секций. Маркировка, которой оснащаются ролики и амортизаторы, позволит определить, какой максимальный вес способны выдержать детали

Торсионный барабан должен быть сделан из прочного сплава алюминия. Направляющие должны изготовлены из стали.

Список материалов и инструментов

Понадобится подготовить такие элементы:

• сэндвич-панели;
• направляющие планки;
• петли;
• цепной привод;
• кронштейны;
• торсионная пружина;
• барабан;
• дополнительные принадлежности (замки, ручки и другие детали).

Инструменты, которые будут необходимы:

• строительный уровень;
• шуруповёрт;
• электродрель;
• рулетка;
• перфоратор;
• карандаш;
• нож;
• молоток;
• пассатижи.

Количество материалов зависит от габаритов ворот. Конструкция стандартных размеров чаще всего состоит из 4

В большинстве случаев гаражные ворота делают из 4 или 5 секций

секций. Длина направляющей рейки зависит от ширины ворот.
