Чертеж домашнего турника - виды и поэтапная инструкция

Выбор материала

Самым функциональным материалом для создания турника является железо, при этом лучше всего качественная сталь или нержавейка. Выдерживают такие спортивные снаряды довольно большие механические нагрузки. Лучше всего использовать для создания турника обрезки труб и уголков. Чтобы собрать правильно турник из металла, следует использовать сварочный аппарат, или пригласить профессионального сварщика со своим оборудованием. Трубы – это самые прочные перекладины, толщина стенок должна быть на менее трех миллиметров. Вертикальные направляющие из труб (сечением 150 мм) также вполне надежны, они могут выдержать значительные нагрузки.

Дерево также может быть очень прочным. Чтобы убедиться в надежности этого материала, достаточно вспомнить о шведских стенках, их часто можно увидеть в спортивных залах. При создании вертикальных направляющих из дерева обычно используется брус сечением 150 мм, дерево обрабатывается праймерами, грунтовками, антисептиком. В этом случае оно может служить долгие годы. На торец деревянного бруса можно инсталлировать металлическую перекладину, необходимо будет только прорезать в брусе желоба, размеры которых должны соответствовать поперечному сечению перекладины. Закрепляют ее хомутовыми креплениями, которые надежно фиксируют трубу. Вертикальные направляющие могут быть сделаны из полипропиленовых труб (толщина стенки не менее 5 мм), они также способны выдержать большие нагрузки. После монтажа конструкции полости труб заливаются бетоном.

Бетон делается из смеси в соотношении 5: 3: 1, то есть из пяти частей мелкого гравия, трех частей сеяного песка с достаточным количеством глины и одной части цемента.

Турник-брусья-пресс в доме

Теперь посмотрим, как надежно повесить турник на стену, т.к. именно она здесь будет слабым звеном. Однозначно не годятся под домашние спортивные снаряды стены слабые: из ПГБ, пеноблоков, шлакоблоков, газобетона, деревянные щитовые или композитные (SIP-панели напр.), из гипсокартона или фанеры на каркасе и т.п. Также весьма нежелательно вешать турник на каменные капитальные (несущие) стены, т.к. это может вызвать появление в них трещин. В некоторых странах по данной причине использование настенных спортивных снарядов в быту вообще запрещено. Т.е., нам остаются только бетонные или кирпичные перегородки и стены из бруса или бревен.

Долговременная несущая способность одногого узла крепления к стене, в т.ч. на изгиб и сдвиг, должна быть не менее величины рывка спиной физически нормально развитого взрослого мужчины; это примерно 130 кгс. Со стороны, так сказать, крепежа, ее обеспечивают болты от М8 в стальных цанговых анкерах. Саморезы в пластиковых дюбелях не годятся однозначно! В прочной стене (без учета толщины отделки) анкер должен сидеть (т.е. быть заложен в стену) не менее чем на:

120 мм – в бетонной стене.
150 мм – в кирпичной.
180 мм – в брусовой цельной из прочного дерева (дуб и т.п.).
220 мм – в стене из хвойной древесины или переклеенного бруса.

Болт М8 может выступать из анкера наружу не более чем на 20 мм. Если толщина отделки плюс кронштейна превышает эту величину, нужно брать крепеж соответственно большего типоразмера – М10, М12, М16 и т.д.

Осталось провести расчет количества точек крепления. Их общая несущая способность должна быть не ниже эксплуатационной нагрузки на турник, умноженной на 2,5. Напр., турник рассчитан на 200 кг. Крепления все вместе должны держать от 200х2,5 = 500 кгс. Делим на несущую способность одного (130 кгс), получаем 500/130 = 3,846; округляем до ближайшего большего – нам нужно не менее 4-х точек крепления. Расстояние между ними в кирпичной или бетонной стене – от 0,7 заложения анкера в стену.

Высота подвеса

Казённая сажень

Последний момент перед началом работ по изготовлению турника – нужно найти монтажные (установочные) его размеры в помещении. Выше условной фигуркой указано, как найти базовый конструктивный размер турника 3 в 1; ниже посмотрим, как на основе других видов саженей определяются базовые размеры уличного турника. А еще одна сажень – казённая – поможет найти подходящее место для домашнего турника на стене.

Что такое казённая сажень, ясно из рис. справа; поднятая вверх рука должна быть полностью вытянута. Именно индивидуальная казённая сажень самого рослого в семье и является оптимальной высотой расположения перекладины. Проверяют ее промером высоты головы от плеч до макушки в прибавкой 5-7 см: расстояние перекладины от потолка должно быть не меньше этой величины. Вдруг высота комнаты не позволяет, надо опустить турник: уж лучше подтягиваться, поджимая ноги, чем рихтовать темечком потолок.

Выбор материалов

Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.

Если стены позволяют, можно навешивать тяжелые конструкции

Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше

Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины — из круглой. Еще турники для дома делают из дерева

Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать

Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

Надежность — самое важное. И в конструкции и в крепеже

Несколько слов о виде стали, которую можно и нужно использовать

Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо

Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.

Крепление тоже должно быть надежным

Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки — их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.

Потолочные

Можно выбрать вариант с разными захватами или регулируемый. Как обычно, потребуется металлическая толстостенная труба или черенок покрепче, три метра веревки, не менее 8 мм диаметром, два анкерных болта и карабины, перфоратор.

Для начала определитесь, сколько опор будет у турника, одна или две (последний вариант, безусловно, надежней).

Если вы выбираете трубу, решите, как к ней будет крепиться веревка, понадобятся сквозные отверстия или воспользуетесь приваренными петлями. В деревянном черенке достаточно сделать маленькие углубления, и веревка не будет соскальзывать, но ее можно и прибить гвоздями.

Когда подготовительная часть завершилась, сверлите отверстия под анкеры, закрепляйте их, прицепляйте карабины и пропускайте через них веревку.

Недостатки потолочных турников в их установке — это сложнее. И не дай бог, вы просверлите дыру к соседям, когда станете крепить его к потолку. К тому же, после него останутся не слишком эстетичные следы, непросто устраняемые.

Конечно, можно изготовить даже напольный турник его еще называют 3 в 1, для него потребуется надежное крепление к полу. А в квартире обеспечить такой крепеж вряд ли удастся, потому что норма несущей способности перекрытия в жилом помещении 250 кгс/кв. м при необходимых 400.

Вы найдете множество вариантов изготовления этого наиболее распространенного спортивного тренажера, даже с видео-инструкциями. Вам вполне по силам построить самодельный турник, от самого простого, распорного, складного или детского, до сложной многофункциональной конструкции.

Он идеально будет соответствовать потребностям любого, кто желает держать себя в форме, и возможностям помещения или участка возле дома. Смотрите в следующем видео инструкцию о том, как сделать турник дома без больших затрат:

Особенности изготовления турника в квартире

Как показывает практика даже маленькую квартиру, с минимальной площадью, можно оборудовать спортивным снарядом, и при этом он ни при каких обстоятельствах не доставит дискомфорт жильцам.

Главным в этом деле является выбор места для установки турника, которое следует из выбранной разновидности. Вышеперечисленных ряд возможных видов конструкций для дома, можно дополнить ещё одним критерием- это стационарности и нестационарность моделей.

Большой популярностью среди пользователей пользуется съёмный турник, который монтируется в дверной проем. Такие сооружения имеют свои плюсы и минусы. К первому можно отнести:

компактность тренажеры;
простоту эксплуатации и монтажа;
неограниченность в весовой категории;
склонность к дополнительному оснащению различными спортивными аксессуарами и т.д.

Пожалуй самым главным недостатком таких конструкций является ограниченность в выполнении комплексных упражнений, так как высота турника должна соответствовать самой высоте дверного проема в помещении.

Как правило простые конструкции для установки в дверной проем рассчитаны на вес не более 100 кг и монтируются в несколько шагов.

Шаг 1. Из металлической трубы изготавливается перекладина нужных размеров, относительно ширине проема в двери.

Шаг 2. Подготавливаются косяки, в которые при помощи саморезов следует закрепить перекладину. Отверстия для неё следует делать полукруглые, это позволит снаряду быть съёмным.

Шаг 3. Приступает к обработке спортивного прибора, усовершенствуем его внешний вид, Красимир и т.д.

Следует помнить, что ручки турников, для удобства, обматывают изолентой, это уменьшает скольжение рук и поднимает продуктивность выполняемых силовых упражнений.

Больше временных и силовых затрат требует процесс изготовления настенного турника так, как такие модели отличаются своей конструктивной сложностью. Однако, они обладают весомым преимуществом, позволяют расширить круг выполнения различных силовых, комплексных упражнений.

Настенный турник имеет следующие составные элементы: перекладина, уголки для её крепления, и настенная,металлическая опора. Все эти детали режутся и обрабатываются болгарской, далее соединяются между собой сварочные аппаратом и крепятся на стену саморезами.

Помните о безопасности, не устанавливайте турники на гипсокартонных поверхностях

Что касается детских снарядов данного типа, то специалисты рекомендуют обращать особое внимание на выбранный, покупной материал, главное чтобы он не был токсичен и не приносил вред, занимающемуся ребёнку

Обратите внимание на поверхность перекладины, ее следует зачистить и отполировать до идеальной гладкости, любая неровность может привести к травмирования спортсмена. С этой целью можно использовать как напильник, так и наждачную бумагу. опубликовано econet.ru . Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Схемы и размеры

Рассмотрим схему создания уличного турника. Для классического снаряда для улицы потребуется всего 2 вертикальных трубы сечением порядка 150 мм. В грунт инсталлируется 50-70 см. Перекладина на таком турнике должна быть размером не менее 1,2 метра, иметь сечение до 37 мм. Для создания перекладины (ее еще называют «поперечиной») используются трубы с сечением 25-45 мм, сделанные из хорошей легированной стали. Следует сделать замер рулеткой внутреннего диаметра. Поперечины для детских спортивных снарядов по диаметру должны быть меньше на 10 мм, тогда результативность занятий не будет снижаться. Размеры турника, соответствующего общему стандарту могут быть такими:

поперечная перекладина составляет длину до 1,55 метра;
сечение трубы для взрослого снаряда – до 42 мм;
сечение перекладины детского снаряда – до 28 мм;
нагрузка может достигать до 750 кг (большая конструкция);
для детского турника достаточно будет нагрузки 280 кг;
нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра.

Чертеж уличного турника

Нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра. Для самого турника понадобятся металлические трубы порядка ста миллиметров.

Далее рассмотрим стандартную конструкцию турника для квартиры. Фиксировать ее можно к потолку или стене.

Материалы, которые потребуются:

поперечина длиной 125 см;
уголки (или пластинки из металла толщиной 5 мм) – 2 шт. размером 35х5 см;
квадратные трубы 40х40 мм.

Чертеж турника с брусьями

Если говорить о материалах, то важным компонентом при установке вертикальных направляющих является бетон

Важно его правильно приготовить. Чаще всего используют соотношение цемента и песка – 1: Какие еще материалы и инструменты потребуются:

средних размеров гравий;
емкость для размешивания бетона (это может быть длинное корыто);
штыковая и совковая лопаты;
желательно иметь аппарат для сварки, фиксирующие элементы надо будет приваривать;
нельзя в этом деле обойтись без хорошего уровня, лучше всего использовать уровни немецкие или российские;
потребуется корытце для краски, кисти и сама краска с растворителем;
в деревянных конструкциях загодя следует просверлить все отверстия.

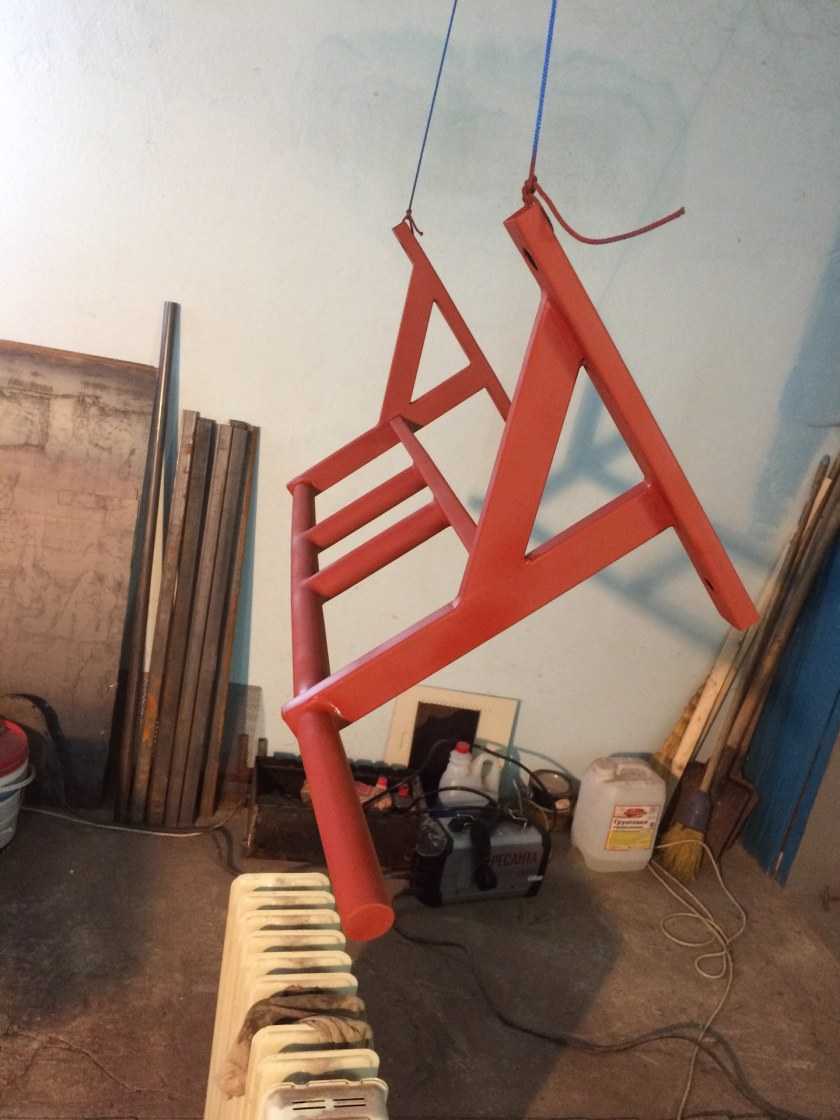

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват.

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Необходимые инструменты для изготовления турника своими руками

В процессе работы над турником, будь он уличный или предназначен для помещения, понадобится следующий ряд инструментов:

болгарка;
сварочный аппарат;
молоток;
рулетка и строительный уровень;
ведро и лопата;
ёмкость для раствора;
шурупы и т.п.

Специалисты рекомендуют тщательно проделывать и проверять, при необходимости корректировать, сварочные швы. Весь этот базовый набор необходимо добавить грунтовкой, что является антикоррозийным средством для металла, а также краской данного предназначения. Всем мастерам новичкам стоит понимать, что в производстве турниров своими руками нет места неординарным решениям и лучше все действия выполнять по порядку, согласно общепринятой инструкции.

На что обратить внимание

Чтобы точно знать какой турник вам нужен необходимо учитывать множество параметров при выборе конструкции

При этом принимать во внимание нужно не только размеры инвентаря и способ его крепления, но и тип тренажера. Если для одних он будет служить просто как средство растяжки позвоночника, то другие планируют с его помощью прокачать практически все мышцы

Все внимание на функционал

По функциональному назначению турник может быть представлен обычной перекладиной для подтягивания и выполнения несложных упражнений.

Либо состоять из трех элементов: брусья-пресс-турник. На таком тренажере действительно будет где развернуться, тренируя разные мышечные группы в зависимости от выставленного элемента.

Способ крепления

Крепить перекладину можно:

на стену;
в дверной проем;
на потолок.

Особенностью настенного варианта является наличие мощных уголков, крепящихся непосредственно к стене.

Каким должен быть размер турника

Размеры тренажера также имеют значение, особенно если его планируется установить в квартире. Так, турник должен без проблем вписаться в выбранное для него место и быть комфортным для тренировок.

Важно обращать внимание на толщину стенок, диаметр труб. Обычно эти параметры подгоняются под средний размер грудной клетки и средний рост человека. Но если вы выходите за стандартные границы лучше подбирать инвентарь под себя

Но если вы выходите за стандартные границы лучше подбирать инвентарь под себя.

Диаметр перекладины должен находиться в пределах от 2,8 до 4,1 см. По факту же все сугубо индивидуально. Если речь не идет об олимпийских тренировках, то необязательно соблюдать эти требования: параметры подбираются исходя из предпочтений человека и видов упражнений. Так, рекомендуемая длина для любительского использования составляет 110-115 см, ширина – 40-50 см, высота – 30-40 см. Идеальной высотой от пола считается высота на 10-20 см выше вытянутых рук занимающегося.

На что еще стоит обратить внимание: 5 ценнейших советов

Можно наметить для себя еще несколько важных позиций, на которые стоит обратить внимание:

вес тренажера – он должен быть не менее пяти килограмм, чтобы выдержать вес занимающегося;
строение, складывающееся из высоты крепления, наличия и расположения опоры, крепежа к стене;
универсальность – состоит в количестве всевозможных хватов и вариантов упражнений, которые можно сделать на тренажере, настенные модели при этом выигрывают, так как обладают большей прочностью и позволяют выполнять упражнения с утяжелением;
внешний вид – при установке инвентаря в квартиру важно, чтобы он вписался в интерьер, не нарушая его целостности, поэтому нужно обращать внимание на цвет, материал.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны. Турники в дверные проемы промышленного производства

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

От конца удлиненной прорези до края грифа – от 30 мм;
Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.
