Выбор автоматики для распашных ворот
Открытию ворот не должны мешать какие-либо объекты на участке
Перед установкой автоматики на ворота нужно осмотреть область, где планируется располагать привод. Поскольку после команды остановки ворота будут некоторое время перемещаться под действием инерционной силы, им не должны преграждать путь какие-либо предметы. Если в регионе в зимнее время выпадает много снега, его придется регулярно убирать. Следует помнить и о несовместимости с такой конструкцией висячих замков.
На выбор блока автоматизации оказывают влияние следующие факторы:
Привод должен иметь запас прочности
Если скорость открытия створок неодинакова, должна включаться блокировка движения.
Важно, чтобы возможности автоматики соответствовали массе створки, иначе ветровой порыв может вывести систему из строя. Имеют значение площадь полотен и дистанция между петлей и столбовой опорой.
Интенсивность использования
При большой проходимости ворот предпочтение отдается быстро реагирующему механизму.
Влияние заморозков и температурных перепадов на качество работы автоматики.

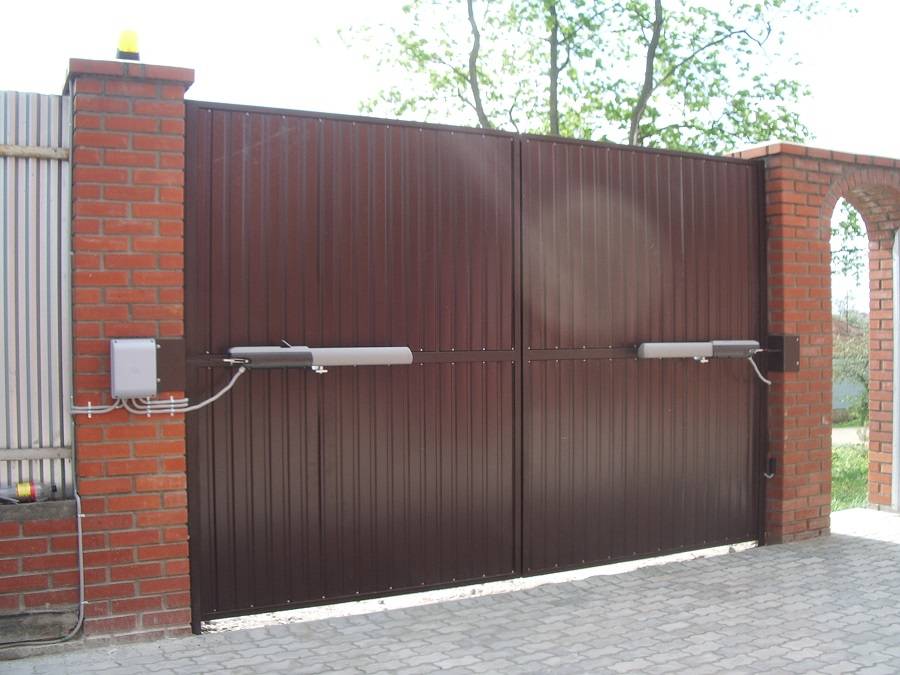

Наиболее распространенные типы приводов – линейный и рычажный. Первый привлекателен низкой ценой, но створки при его использовании движутся медленно. Такую систему часто приходится дорабатывать, чтобы добиться полного закрытия створок при использовании. Вариант с рычагом несколько дороже, но работает эффективнее и быстрее, а также отличается простотой монтажа. Створки при его использовании закрываются до конца. Еще один вариант – подземный привод, отличающийся от предыдущих невидимостью стороннему наблюдателю. Устанавливать его сложнее, чем другие модели.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами
Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Нюансы установки автоматики к распашным воротам с открытием створок наружу
При этом они отличаются между собой по тому, где именно находится данная кнопка. Решение с использованием стационарной кнопки часто предусматривает, что необходимо выйти из автомобиля и нажать на нее.
При этом для предотвращения несанкционированного использования, она обычно находится в закрытой коробке, для доступа к которой нужно воспользоваться ключом. В том случае если такое техническое решение применяется для въезда в домашние владение, то зачастую кнопка располагается на столбе перед воротами, к которому можно дотянуться прямо из автомобиля сквозь открытое окно. Все же применение такого механизма для въезда сквозь ограждение частного дома уже менее популярно в связи с наличием более удобных технологий.
Управление на кнопке больше распространено на промышленных объектах, где она размещается в контрольно-пропускном пункте и нажимается дежурным. Автоматические ворота с пультом дистанционного управления наиболее популярные для открывания домашних ограждений, а также гаражей. Водитель может не выходя из автомобиля нажав на пульт, который всегда хранится в салоне машины, беспрепятственно проехать.
Пульт имеет питание на батарейках. Иногда можно встретить более удобное техническое решение, когда кнопка дистанционного управления может размещаться на приборной панели машины.
В этом случае отпадает необходимость возить пульт с собой. Последним техническим решением стало использование ворот с возможностью управления с помощью смартфона. На телефон устанавливается специальное приложение, которое позволяет отправлять сигнал на механизм управления, используя wi-fi или Bluetooth.
Это весьма удобно, но если забыть смартфон, то проехать без него не удастся. В случае с пультом все намного удобнее, ведь он всегда находится в салоне автомобиля.
Публикация материалов сайта возможна только после разрешения администратора и при указании полной активной ссылки на источник. Ру Инструмент и приборы, техника для дома и другие устройства. Виды ворот по назначению Ворота отличаются между собой по фактическим габаритам, а также уровню защиты, что обусловлено их фактическим назначением для установки.
Эта труба будет использоваться для приваривания к ней петель створок распашных ворот.
Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы. Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.
После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.
Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика.
Изготовление привода из автомобильных стеклоподъёмников
Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма. Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.
Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства.
Преимущества и недостатки
Распашные ворота сами по себе привычны, а потому отличаются надежностью. Главное преимущество двустворчатых конструкций с автоматикой – возможность дистанционного открытия/закрытия с управляющего пульта. Это особенно комфортно зимой.
Недостаток состоит в сложности установки движка. Но если учесть все правила монтажа, в дальнейшем с двигателем проблем не возникнет и ворота будут открываться исправно. Система позволяет настроить открывание таким образом, чтобы створки направлялись внутрь или наружу на 180 градусов. В любом варианте необходима свободная территория, что не очень удобно.
Из преимуществ распашных ворот:
- Доступность. Это наиболее дешевый и самый распространенный вариант из всех существующих на сегодняшний день конструкций;
- Простота монтажа и длительность эксплуатационного срока;
- При свободном пространстве хорошее обеспечение проезда для любого транспорта;
- Возможность использования любых материалов для створок;
- Самостоятельный монтаж створок (при желании).
Из недостатков:
- столбы нужно вкапывать и бетонировать;
- конструкция требует немалого пространства;
- небезопасность эксплуатации при сильном ветре;
- монтаж электрики не дешев, так как потребуется два движка.
Электрическая часть для распашного вида ворот разнообразна, производители предлагают как проверенные временем системы, так и новинки, которые знакомы пока только поклонникам автоматики.
Преимуществами отличаются приводы:
Линейный – недорогой вариант, но механизм имеет ряд недостатков. К примеру, относительно медленное открытие/закрытие створок. Кроме того, механизмы требуют некоторой доработки, иначе они не обеспечивают полного закрытого состояния створок.
Рычажный – немного дороже предыдущего, но в доработке не нуждается и прост в установке: привод достаточно правильно укрепить на существующую конструкцию. Достоинство рычажных приводов – способность открывать створки на больший угол, чем линейные – 120 градусов. Рычажные движки отличаются и улучшенной скоростью открытия.
Подземный привод – обладает эстетическим преимуществом перед первыми двумя собратьями. Он полностью скрывает факт наличия автоматики. Конструкция достаточно дорогостоящая, требует некоторой сноровки для установки. Створки открываются на 110 градусов.
Автоматизированная конструкция отличается надежностью, благодаря особым блокам роликов. Они располагаются внизу профильной основы. Активируется система при открытии закрытии ворот.
Конструктивно, ворота могут быть:
- гаражные с автоматикой, работающей наружу – чаще применяются в промышленных зданиях;
- въездные – монтируются при въезде на частную территорию. Такие автоматические ворота подразделяются на несколько типов по назначению. Например, садовые въездные ворота – тоже распашной вариант. Автоматика для въездных конструкций монтируется как наружу, так и внутрь.
Характерные особенности любых распашных конструкций – прочность, отличная функциональность, удобство при перемещении через них. Традиционный материал всех типов самодельных распашных конструкций – металлические профили или трубы, а также обшивка в виде железа. В двустворчатых широких воротах сооружают небольшую дверь для прохода людей.
Схема и принцип работы
Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.
Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.
Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.
Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.
Автоматика для откатных ворот от компании «Alutech»
Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.
Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
Особенности монтажа автоматики своими руками
В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.
Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.
Подготовка створок
Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).
Подготовка мест крепления приводов
Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.
Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.
Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.
Электропроводка
Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.
Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.
Электроника
Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.
Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!
Установка крепежей и подвижных элементов
Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.
Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.
Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.
Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.
Преимущества автоматических распашных ворот
Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:
- Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
- Моментальное открытие. На распахивание створок уходит около 15 секунд.
- Надежная фиксация приводом.
- Возможность подсветки придомовой территории.
- Надежность, долговечность и бесшумная работа устройства.
- Дополнительная безопасность, достигаемая за счет блокировки створок.
- Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.
Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.
Для частного использования бренды предлагают несколько наименований электроприводов:
- Toona;
- Wingo;
- Hyppo;
- PopKCE.
К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.
Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.
Правила выбора комплекта автоматики
Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.
Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.
Схематическое изображение установки
Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.
Основная характеристика, которая влияет на выбор автоматического привода, это вес створки
Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться
Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.
Изготовление привода из автомобильных стеклоподъёмников
Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.
Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:
- В основе рабочего механизма лежит зубчатое колесо;
- В качестве подвижного компонента выступает зубчатая рейка.
Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.
Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.
Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.
Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.
По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.
Автоматизация процесса управления движением створ
К каждой комплектации производитель прикладывает инструкцию. Любой автоматический привод устанавливают исходя из нюансов воротного полотна. Все действия должны осуществляться согласно рекомендациям производителя.
Когда подбираете автоматический механизм, всегда учитывайте нижеизложенные нюансы:
- Размеры створок;
- Вес и парусность полотна;
- Полотно устанавливают строго вертикально и горизонтально;
- Регулировка плавности перемещения;
- Направление открывания – наружу или внутрь.
При монтаже элементов автоматического привода важно отключить питание от электросети. Отключают все внешние кабеля и коммуникации
Обратное подключение элементов электропитания производят по завершению установки всех деталей.
Установка приемника, программирование пультов
Владелец управляет воротами с помощью пульта. С коммуникатора отправляются команды, которые ловит приемник в виде сигналов. Это устройство размещают в подготовленном разъеме на поверхности платы управления.
Неподалеку от приемника крепят несколько перемычек. С их помощью установщик сможет после завершения монтажных работ протестировать устройство привода.
Имеются две основные перемычки. 2-1 используется тогда, когда нет необходимости в клавише «Стоп». А 2-С1, когда не пользуются фотоэлементами.
Фотоэлементы подключают к питанию в самую последнюю очередь. Это связано с тем, что на их проводах монтируют перемычку. Когда установка приемника завершена, приступают к настройке коммуникатора.
Расскажем процесс прописывания пульта управления. На блоке управления находится клавиша, которую нужно нажать. Она называется «Программирование ПУ». После этого аналогичную кнопку нажимают и удерживают на коммуникаторе. Это запускает процесс программирования.
Параллельно светодиодная лампочка равномерно загорается на плате управления. Это свидетельствует об успешном прописывании пульта.
На блоке управления расположена одна кнопка для управления конкретной конструкцией. Она ответственна за управление всеми процессами. Под ними подразумевают открывание, закрывание и остановку. С помощью других клавиш можно управлять другими воротами.
ВАЖНО! Если настройка была проведена неправильно, то одна из воротных створок может открываться не в ту сторону. Решением может стать следующее: достаточно поменять местами провода на блоке управления
Если проблема в том, что вам нужно, чтобы в первую очередь открывалась друга створка – фиксацию первого и второго редуктора поменяйте между собой местами.
Подключение фотоэлементов и сигнальной лампы
Элементы безопасности – это фотоэлементы и сигнальная лампочка. Не старайтесь подключить к питанию сразу все системы. Так вы сможете обнаружить проблему, если неправильно произведете настройку и подключение.
Когда механизм распашных ворот полностью настроен, можно подключать фотоэлементы. Для этого нужны кабели ПВС. Один – для передатчика, второй – для приемника. Используют два совершенно разных провода, чтобы не перепутать их. Иначе можно сжечь лампу или фотоэлементы.
На один столб крепят фотоэлемент, исполняющий роль передатчика, на другой – приемник. Расположение деталей приемно-передающей системы значения не имеет. После можно подключить блоки и надеть крышки корпусов.
Крепят фотоэлементы на высоте 50-70 см. Основная функция их заключается в обеспечении безопасности для автомобиля. Фотоэлемент не дает воротам закрыться, если машина по определенным причинам осталась стоять в проеме.
Рекомендуется монтировать четыре фотоэлемента: одна пара действует в процессе открывания, вторая – при закрывании. Это обеспечивает стопроцентную надежность при перемещающихся створках.
Чтобы подключить антенну и создать более сильный сигнал, нужно подвести коаксиальный кабель. Он увеличивает дальность действия коммуникаторов. После подключения всех деталей, можно смело проверять функционирование целой системы.
Программирование автоматического закрывания ворот
Закрывание воротного полотна в автоматическом режиме – это тот случай, когда изделие закрывается самопроизвольно без участия человека. Это происходит спустя 20 секунд бездействия в открытом положении.
Соблюдая рекомендации инструкции, можно настроить такую функцию. Она доступна в полуавтоматическом режиме.
Установка распашных ворот при бетонировании столбов
Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.
Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше 200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.
В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.
Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.
Способ распахивания ворот
В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.
Распахивание наружу
Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.
Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.
Плюсы и минусы автоматических ворот
Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:
- Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
- Относительно низкая цена по сравнению с системами других типов.
- Наличие двух вариантов открытия: наружу или внутрь.
- Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.
Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:
- Достаточно устаревшая конструкция.
- Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
- Маленький срок службы подобный системы запирания.
Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.
Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.
Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.
