Ворота рольставни на забор
Рольставни на забор имеют более быстрый и легкий подъемный механизм, чем ролетный. Рулон легко накручивается на вал. Блок управления и автоматику можно купить отдельно. Цена оборудования небольшая. Рольставни делаются из легкого профиля. Он уступает по прочности рулонному. Чертеж подъемного механизма во многом совпадает в обеих моделях.
Рольставни
Легкое полотно часто ставят с деревянной оградой, заказывают под заборный евроштакетник. Вал роллета легче, вращается быстрее. При отсутствии электричества ворота легко поднимаются вручную, через специальный механизм. При расчете высоты подъема учитывают рост человека. Ролет ставится в основном на ворота для въезда легковых автомобилей и в гаражах, на забор – значительно реже.

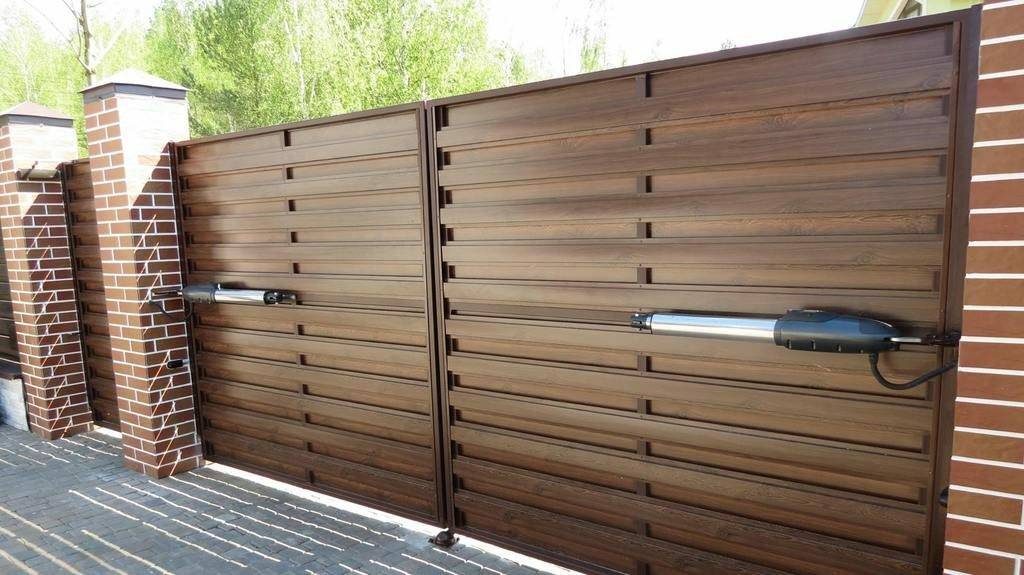

Пошаговая инструкция по установке автоматики на распашные ворота
Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.
Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:
- Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
- Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
- Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
- Как будет прокладываться кабель и где будет закреплен привод.
Монтаж привода
По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.
Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.
Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.
Порядок монтажа привода следующий:
К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)
Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.
Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.
Фиксация блока управления
Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.
Для подключения рекомендуется брать кабель 3*1,5 кв. мм.
Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.
После успешного подключения, вручную настраивается пульт дистанционного управления.
Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.
Большинство пультов имеют три кнопки, цифровое меню.
Чтобы запрограммировать пульт, нужно выполнить следующие действия:
- Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
- Для подтверждения выбора нажимаем кнопку ОК.
- Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
- Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
- Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
- Выходим из меню нажатием плюса и минуса.
- Нажимаем кнопку, которая будет контролировать работу створок.
Программируем второй запасной пульт по похожему алгоритму.
Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.
В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.
Подключение фотоэлементов
Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.
Управление открытием и закрытием ворот
При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.
Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование
Перед этим важно тщательно изучить инструкцию о возможности таких изменений
Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.
Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

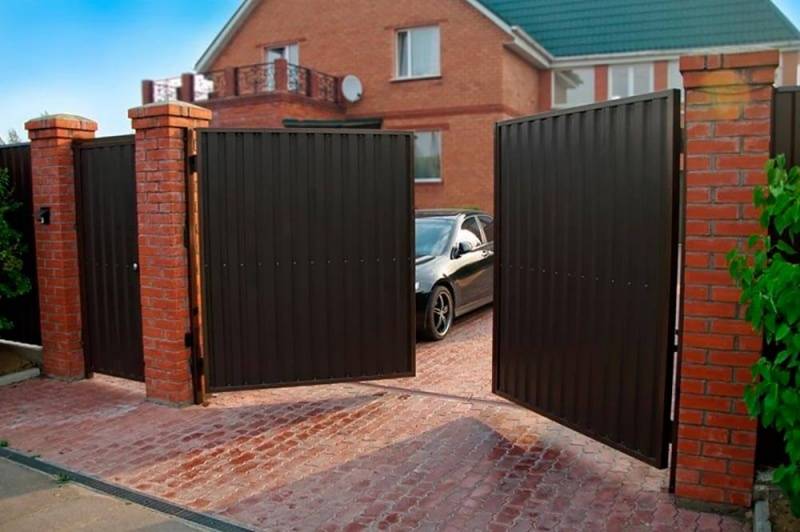

Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Откатные ворота для требовательных клиентов!
Чтобы не жалеть о приобретении, воспользуйтесь нашими услугами, и получите откатные ворота, которые будут радовать стабильной работой на протяжении многих лет. Бесшумная, удобная в эксплуатации и обслуживании конструкция от ведущего производителя – действительно выгодное предложение.
Клиентам предлагаем:
- Ворота с электроприводом, идеально подходящие для территории коттеджа;
- Решения для промышленных территорий, вне зависимости от их направленности;
- Откатные ворота на винтовых сваях;
- Конструкции с калитками и без них;
- Автоматические ворота.
Откатные ворота монтируются опытной бригадой, соблюдающей технологические нюансы процесса. Специалисты изготовят и установят ворота под ключ в теплое и холодное время года!
При монтаже учитываются такие параметры, как рельеф, место установки, материалы изготовления, особенности отката, а также пожелания покупателя.
Монтаж и настройка привода
Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.
Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.
- рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
- сначала фиксируют весь механизм к столбам, потом к створкам ворот;
- после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
- электричество подключают только при заблокированном приводе;
- чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
- обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.
По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.
Выбор автоматики
Для автоматических подъемных ворот используется привод, который крепится на потолок – эта особенность отличает его от всей другой автоматики. Для такого типа рекомендуется использовать приводы немецкого или итальянского производства – и тогда безопасность частного дома будет непоколебимой.
Откатная автоматика – мотор, блок дистанционного управления и редуктор – умещается в маленькой железной коробочке. Желательно делать выбор в пользу итальянского производителя, например, таких марок, как FAAC или Came. Средняя цена такого привода – 340 долл. США. Итальянские производители электроприводов для распашных ворот также уже давно зарекомендовали себя на рынке. Цена будет зависеть от габаритов полотен, ориентировочно – 600 долл. США.
Из каких материалов лучше сделать?
Деревянные ворота
Натуральную древесину легко вписать в любой стиль — от традиционного до современного. Фактура отлично сочетается с окружающей средой, постройками из дерева или кирпича. Правда из дерева изготавливают лишь откатные или распашные створки.
Плюсы:
- Экологичность. 100% натуральный восполнимый ресурс.
- Экономичность. Сооружение из досок — максимально бюджетный вариант.
- Простота сборки. Доступно самостоятельное изготовление ворот.
- Возможность ремонта. Если одна доска повредилась — ее легко заменить.
Минусы:
- Сложность подготовки. Чтобы продлить срок службы дерева, его пропитывают защитными составами от огня, воды, вредителей.
- Недолговечность. Даже несмотря на тщательную подготовку, продолжительность жизни у дерева и запас прочности меньше, чем у металла.
Зато благодаря большому выбору красок, отделку деревянных ворот можно сделать оригинальной, раскрасив под градиент, нанеся узоры или надпись.
Совет! Если внешний вид дерева нравится, но хочется чего-то более практичного — выбирайте искусственный аналог: полимерный композит. Современные, стильные и надежные створки из ДПК много лет будут радовать своей красотой.
Металлические ворота
Современные системы чаще делают из металла. По прочности, долговечности, надежности он заслуженно считается оптимальным материалом для изготовления ворот. Металлические входные конструкции практически не требуют ухода, отличаются долгим сроком службы, могут изготавливаться индивидуально.
Какими еще характеристиками обладают металлические створки зависит от вида:
Профнастил. Оцинкованные листы бывают разного цвета, стоят недорого, устанавливаются на каркас быстро и просто. Отличный эконом вариант, который имеет лишь один серьезный минус — внешний вид. Изысканным и красивым такое решение не назовешь.
На фото конструкция из профнастила
Евроштакетник. Металлический штакетник издалека мало чем отличается от деревянного, но служит гораздо дольше натурального аналога. Вписывается в современный дизайн, сочетается с таким же забором.
На фото сочетание евроштакетника с камнем
Решая из чего будут сделаны створки, учтите важный нюанс: закрывает ли материал вид на участок? И хотите ли скрыться от посторонних глаз? Если сквозной обзор — преимущество, подойдет штакетник или ковка. Глухие створки изготавливают из досок, древесно-полимерного композита, профнастила, либо «подкладывая» под ковку листы металла или поликарбоната.
Плюсы уличных ворот на автоматике
Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:
- небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
- высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
- экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
- придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.
Особенности изготовления откатных ворот
Откатные ворота могут отличаться по габаритам. Основываясь на ваших пожеланиях, мы предложим вариант по стандартным размерам, или решение, основанное на готовом эскизе заказчика.
Классические ворота изготавливаются из таких материалов:
- Штакетник;
- Профиль прямоугольный;
- Профлист.
Предлагаем широкий выбор цветов, среди которых вы без проблем подберете нужный вариант.
Элементы забора изготовлены из качественных материалов, дополненных антикоррозийным покрытием, представленным цинком, нанесенным горячим методом. Также материал покрыт покрытием из полимера, благодаря чему, конструкция защищена от негативного воздействия влаги и механического воздействия.
Если ворота дополняются электрическим приводом, стоимость формируется исходя от габаритов, типа облицовочного профиля и услуг установки. Также на ценообразование влияют:
- Комплектующие. Ворота комплектуются элементами от ведущих производителей: направляющие рельсы, ролики, скобы, заглушки и многое другое.
- Автоматика. Автоматическая система обеспечивает полный комфорт эксплуатации откатных ворот за счет дистанционного управления.
Всегда ли актуальна автоматика? Ее стоит устанавливать только в том случае, если конструкция эксплуатируется ежедневно. Если же ее используют время от времени, то стоит отдать предпочтение системе с ручным приводом. Такие ворота стоят несколько дешевле, а работают без необходимости ремонта дольше.
Чтобы получить ответы на возникшие вопросы, свяжитесь с нами, мы расскажем:
- Об особенностях монтажа конструкции;
- О характеристиках откатных ворот разных видов;
- О комплектующих, необходимых для стабильной работы конструкции.
Конструкционные особенности
Автоматические ворота во двор загородной резиденции бывают:
- Откатными;
- Подъемными;
- Распашными.
Давайте рассмотрим каждый подвид отдельно.
Распашные
Самый распространённый вид автоматических ворот.
Система распашных автоворот представляет собой пару полотен, которые открываются при поступлении сигнала с пульта дистанционного управления или панели управления доступом. Это самый распространенный вид. Распашные ворота, как правило, дешевле и проще в установке, чем откатные или подъемные, но они требуют больше свободного пространства, так как они открываются либо внутрь участка у дома, либо наружу.
Откатные
Использование именно откатных ворот – это выход из ситуаций, когда невозможно установить распашные.
Системы откатных ворот в основном устанавливаются на коммерческих объектах, однако такой вариант подходит и для дачного участка. Как правило, для установки этого типа нужно пространство в изгороди шириной около 25 метров, но в отдельных случаях они могут быть установлены в небольшом пространстве. Часто использование именно откатных ворот – это выход из таких ситуаций, когда невозможно установить распашные (например, из-за крутого наклона ландшафта).
Существует два типа откатных ворот: гусеничные и консольные. Первый подвид скользит по канавке, установленной на дороге, в нём есть балка в нижней части с набором колес. Это позволяет воротам двигаться плавно, но любое искривление дороги может быть проблематичным для них, так как привод быстро перегружается. В таком случае используют консольные ворота: они скользят над основанием на высоте около 50-80 миллиметров, поэтому искривления дороги им ни по чем.
Подъемные
Такое устройство поднимается вертикально, прямо над транспортными средствами, позволяя машине проезжать под ним.
Приводы для автоматизации
Механизм, что приводит в действие всю систему, может отличаться по своим видам:
- кривошипно-шатунный;
- оснащенный цепной передачей;
- с червячной передачей;
- с зубчатым колесом или рейкой.
Для распахивающихся створок
Чтобы подготовить распашную конструкцию к движению, её оснащают приводами, относящимися к линейной, либо рычажной группам. Как правило, первый вид используется чаще, потому что отличается легкостью проводимых монтажных работ, имеет способность двигаться в любом направлении. Здесь часто проводят самостоятельные монтажные работы, прикрепляя те разновидности, в основе которых находятся винтовые передачи.
Рычажную разновидность используют, когда полотно навешано сверху кирпичных или каменных столбов. Такой вариант требует наличия опорной точки. Некоторые хозяева используют для этой цели те приводы, что были предварительно сняты со стеклоподъемников автоматического типа.
Автоматика для сдвижного полотна
Сдвижное полотно оснащается автоматизированными системами заводского производства. Оно включает в себя ряд составляющих:
- непосредственно привод;
- рейка зубчатого вала;
- управляющий блок;
- специальные датчики.
Новинки в интеллектуальном оснащении жилища
Автоматические ворота являются визитной карточкой любого современного дома, коттеджа. Каждый хозяин хочет, чтобы его дом был не только комфортным и уютным, но и безопасным. Для этих целей все средства хороши, но наиболее оптимальное – установка забора с автоматическим открытием/закрытием. Такой вариант оформления забора, стал настоящим прорывом в технологиях безопасности.
Если сравнить автоматику и обыкновенный вариант, преимуществ у автоматизированной системы намного больше. Во-первых, такой забор закрывается намного плотнее. Во-вторых, ветер на него не действует совершенно. Вспомните, как часто вам приходилось закрывать ворота вручную, потому что их открыл ветер, или слушать надоедливый скрип по вечерам. Продукция механизированного типа помогут решить эту проблему.
Автоматическое открывание конструкции с дистанционным управлением может стать удобным решением, если время от времени приходится регулировать приличные потоки автомобилей. Здесь нужен механизм, который будет быстро и безотказно работать, сэкономит вам силы и время. Не нужно выходить из машины, особенно если плохая погода.
Но на этом интеллектуальное оснащение жилища не заканчивается. Оборудовав ограждение считывателем магнитных карт, вы сможете значительно усилить защиту забора дома. Процесс пользования можно упростить, если установить разнообразные датчики препятствий и другие дополнительные аксессуары.
Особенности конструкций и эксплуатации раздвижных ворот
Раздвижные ворота различаются по конструкциям и бывают:
- рельсовыми;
- подвесными;
- консольными.
Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.
Консольный механизм
Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:
отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
большая парусность;
механизм непросто взломать;
простота чертежа и возведения;
легко изготавливаются самостоятельно;
подвесные ворота.
Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.
Колесные ворота
Это наземная модель, и она имеет массу недостатков:
- При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
- Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
- Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.
Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.
Видео: виды откатных ворот

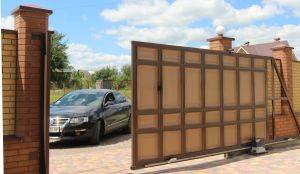

Откатные ворота
Откатные ворота с автоматикой
Сделать свой выбор в пользу такой конструкции можно благодаря таким достоинствам:
- У изделия нет никаких ограничений по высоте.
- Освобождается местность возле ворот, которую можно грамотно использовать. Например, высадить цветы
- Открытие сворок происходит практически без усилий.
- Надёжная конструкция делает их стойкими к взломам, оберегая жителей дома.
К недостаткам относят:
- Нередки случаи заклинивания механизма, особенно зимой, во время понижения температуры. Однако такую проблему легко предотвратить: нужно покупать ролики из качественного материала и не скупиться на их количество (по меньшей мере, 8 штук на опоре).
- Сложная и дорогостоящая установка.
- Устанавливать их можно только на ровной поверхности, без наклонов и подъёмов. Линия забора вдоль ворот также должна быть идеально прямой.
Установка автоматики на распашные ворота, открывающиеся наружу
Механизм устройства монтируется не слишком сложно:
- Привариваются кронштейны.
- Учитываются рекомендованные расстояния от центральной части петли до края столба – не больше 60 мм.
- Из столба выводятся 3 закладные.
- На закладные крепится труба, размером 6 на 3 см, на ней будут прикреплены петли (с учетом расстояния не больше 10 см между закладными и концевыми точками на столбах).
- Привариваются упоры (арматура или уголок) в крайних точках по открыванию и закрыванию ворот.
- Систему оснащают основательным упором, центральную часть – небольшим.
- Выводят закладные с расстоянием по 100 мм от края столба.
