Столбы для забора из асбестовых труб

Пошаговая инструкция по строительству

Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:

1. Выполнение математических расчетов.
2. Организация места, строительных материалов и приспособлений.
3. Выкапывание траншей.
4. Монтаж труб.
5. Заливка цементной смеси.
6. Обустройство свайной подошвы и засыпка углублений.
7. Армирование опор.
8. Заливка скважины бетонным раствором.

Проведение расчетов

Этапу выполнения расчетов нужно уделять особое внимание, поскольку допущенные ошибки приведут к неоправданным затратам.

При возведении фундамента необходимо определить:

1. Глубину скважин. Она рассчитывается таким образом, чтобы столбы погружались до стабильной почвы и ниже точки промерзания.
2. Длину труб. В большинстве случаев ее делают на 10 см больше глубины траншеи, однако в местах с высоким риском подтопления добавляют еще 20 см.
3. Число опор. Сваи размещаются в угловых точках под пересечениями стен и в местах с высокой нагрузкой.
4. Диаметр труб. В первую очередь, следует определить вес будущего строения, руководствуясь таблицами СНиП. Потом полученные значения разделяются на число опор.
5. Диаметр скважин. Они должны быть на 10-20 см больше, чем трубы.
6. Расход бетонного раствора. Пропорции рассчитываются по формуле V=0,785*D2*n*(L+0,2). Буква V указывает на объем трубы, D — на ее диаметр, а L — длину. A n характеризует общее число труб.

Инструменты и материалы

Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.

Из необходимых строительных инструментов стоит взять лопату, ручной бур, строительный уровень и отвес, а по возможности — виброоборудование для замешивания раствора бетона.

Подготовка скважин

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:

1. Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
2. Песок проливается водой и поддается трамбовке.
3. Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

Установка труб

Трубы для фундамента будут использоваться в качестве стационарный опалубки, поэтому их положение нужно рассчитать заранее. Внести какие-либо поправки после заливки нельзя. Весь процесс осуществляется в два этапа:

1. Погружение труб в скважину.
2. Временная фиксация конструкций опорами из дерева или металла.

Подготовка цементного раствора

Цементная смесь создается по такой инструкции:

1. Для начала следует смешать в пропорции 1:2 цемент с песком, а потом постепенно заливать их водой до образования тестообразной массы.
2. Дальше в состав вводится 2 части гравия и производится финальное замешивание.

Засыпка скважин

Когда подошва из бетона нормально застынет, скважину нужно будет засыпать, закрепив опалубку. Для этого трубы оборачиваются рубероидом и засыпаются слоем песка на 15-20 см. Все слои проливаются водой и поддаются трамбовке. Между засыпкой проверяется правильность размещения труб.

Армирование опор

Процедура армирования подразумевает связывание стальных прутьев с помощью проволоки таким образом, чтобы они находились параллельно друг к другу и создавали ребра призмы. Дальше в центр опалубки опускаются арматурные связки. Главное, чтобы они не перекосились в процессе заливки.

https://youtube.com/watch?v=yIq_I5e68xQ

Заливка труб

Последний этап заключается в заливке труб. Для этого поверхность бетона предварительно проливается водой, что способствует лучшему сцеплению со следующим слоем. Дальше осуществляется заливка цементной смеси в опалубку.

При наличии вибрационного прибора, следует удалить из его состава пузырьки воздуха. Если он отсутствует, достаточно проткнуть стяжку металлическим предметом. За 18-28 дней поверхность должна затвердеть.

Как прикрепить доску к асбестовой трубе. Применение асбестоцементных труб для установки забора

Возведение ограждения вокруг дома является завершающим, но от этого не менее важным этапом строительства. К этому моменту бюджет, как правило, значительно «похудел» и на первый план выходит вопрос экономии средств без потери качества постройки.

Чаще всего при строительстве заборов используют металлические, деревянные или бетонные столбы. Асбестоцементные трубы – достойная альтернатива и к тому же более бюджетное решение. Какой бы выбор ни был сделан, всегда есть свои нюансы, преимущества и недостатки. Забор со столбами из асбоцемента – не исключение.

Плюсы и минусы

К преимуществам относятся:

• Более низкая цена, чем на металлические или бетонные.
• Столбы из асбоцемента не гниют и не коррозируют. Склонность к коррозии делает почти невозможным использование столбов из металла в регионах, для которых характерна высокая влажность. Столбы из дерева или металла необходимо постоянно покрывать антикоррозийными составами и красками, а в случае со столбами из асбоцемента на средствах для ухода можно сэкономить.

Столбы из асбоцемента при контакте с влагой год от года становятся крепче и надежней.

К недостаткам опор для заборов, сделанных из асбоцемента, можно отнести:

• Трудоемкая установка.
• Столбы из асбоцемента относительно хрупкие и могут расколоться при падении или сильном ударе. Также могут пойти трещины при попадании дождевой воды вовнутрь столба.
• Не самый привлекательный внешний вид.

Технология монтажа асбестоцементных труб для заборов

Глубина скважины для установки рассчитывается исходя из свойств грунта, ветровой нагрузки, расстояния между столбами. Если в расчетах была допущена ошибка, то забор впоследствии может перекосить или даже вывернуть столб из земли. Но обычно глубина скважины приблизительно равна наземной части столба.

Основание либо заливается бетоном, либо поверхность скважины нуждается в гидроизоляции во избежание смешивания песка и глины, так как такой грунт способен вытолкнуть столб на поверхность.

Трубу нужно устанавливать на утрамбованный слой песка и гравия. Использование изделий с расширением книзу предпочтительнее, так как таким образом повышается устойчивость столба. Такой столб можно увидеть на фото.

Если залить скважину бетоном, то еще более велика вероятность выталкивания изделия грунтом. Бороться с этим можно следующим образом: слой бетона не превышает 30 см, далее следует плотный слой песка.

Перед установкой столба в землю вбиваются арматурные прутья для создания своего рода защитного каркаса, а вовнутрь трубы также обязательно заливается бетон.

Кстати, такая технология также может уберечь от попадания вовнутрь дождевой воды и, как следствие, растрескивания асбестоцементной трубы. Подробная и наглядная технология заливки – на видео.

Деревянный настил или сетку Рабица крепят к столбам следующими способами:

• Саморезами;
• Хомутами;
• Металлической проволокой;

Характеристики асбестоцементных опор

На сегодняшний день на строительном рынке представлены асбестоцементные трубы со следующими показателями:

• Наружный и внутренний диаметры столба из асбоцемента соответственно 118 и 100 мм.
• Толщина стенок – 9 мм.

Длина столба – 3950 мм (если эта длина слишком велика, столб легко обрезать своими руками при помощи болгарки).

Стандартный пакет состоит из 42-х изделий, имеет вес 1012 кг и объем 1,83 куб. м.

В сочетании со стойками из таких труб хорошо себя показывают сетка Рабица, дерево или профнастил. На фото можно посмотреть наиболее удачные решения заборов, сделанных своими руками.

Если сделать все правильно, корректно рассчитать глубину скважины, необходимое расстояние между столбами, соблюсти технологию заливки бетоном, то такой забор может прослужить десятки лет без какого-либо дополнительного ухода и покраски обработки антикоррозийными составами. Этого нельзя сказать о заборах с деревянными или металлическими столбами.

А сэкономленные средства можно потратить на обустройства дома своей мечты.

Одним из самых популярных и востребованных в современных загородных домах держателей для забора является асбестовая труба. Этот материал хорошо зарекомендовал себя не только для обустройства канализации, дренажной системы, дымохода или вытяжки, но и для самого обыкновенного ограждения. Дерево гниет и деформируется при попадании влаги, металл подвержен коррозии.

Также оба материала требуют регулярной зачистки и покраски, в то же время, асбестоцемент более удобный и простой в обслуживании материал.

Трубопровод отличается повышенной прочностью и гладкостью по всей поверхности, однако так же, как и прочие материалы, имеет как достоинства, так и недостатки.

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

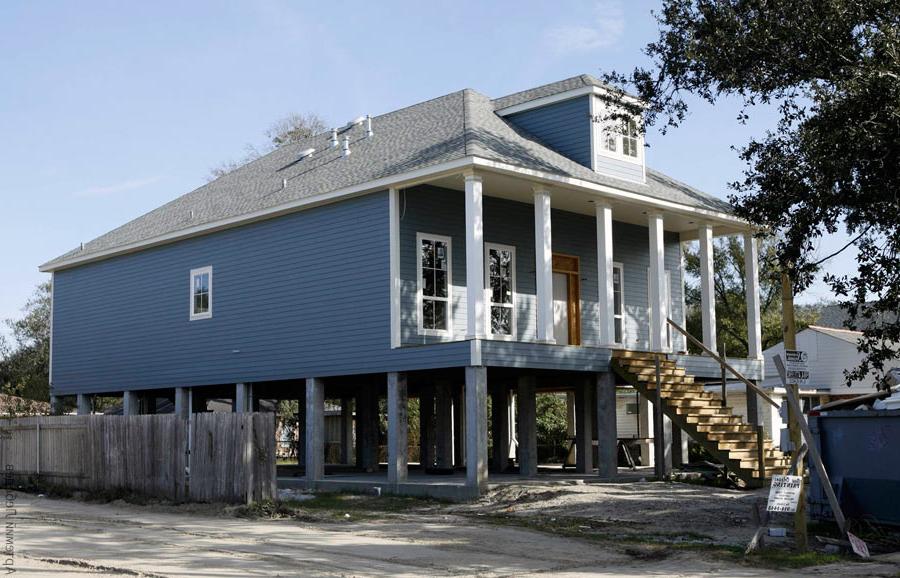

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Общие этапы монтажа

Стоит помнить несколько важных правил:

После выбора материала опор и способа их установки готовят инструменты. Непременно должны наличествовать: бур садовый, лопата, шнур, лом, дренажный материал и строительный уровень. Могут понадобиться: рубероид, кувалда, цемент и емкость для приготовления раствора.
Планирование и разбивка участка. На месте будущих столбов по периметру вбиваются колышки, по которым натягивают шпагат. Каждый колышек при этом должен находиться напротив соседнего. По углам планируется расстановка столбов большего диаметра для высокой нагрузки. Рекомендуемая, чтоб длина секции равнялась расстоянию между двумя столбиками, но не превышала 3 м. Если речь о тяжелой конструкции, минимальное расстояние сокращается до 2,5 м во избежание провисания.
После монтажа первого углового столба, устанавливают второй угловой, выравнивая его высоту относительно первого гидравлическим уровнем. Между двумя опорами натягивают два шнура внизу и вверху, которые послужат маркерами при монтаже промежуточных опор.

При серьезном перепаде высот (более 25 см) предполагается монтаж дополнительных столбов и устройство ступенчатого забора. Вспомогательные опоры с большей прочностью монтируются там, где располагаются калитки и автомобильные ворота.
При фиксации столба положение его проверяется вертикальным уровнем

Важно, чтоб высота столбов была одинаковой, а стояли они ровно. В случае бетонирования работы по креплению ограждения начинаются не раньше 3−5 дней, чтобы раствор полностью схватился и застыл.

Ограждение вполне может быть сделано своими руками. Наиболее популярны в последнее время столбы металлические столбы, с натянутой между ними рабицей, нередко встречаются заборы из профиля. Деревянные заборы из низкосортной древесины непрактичны. Более сложные конструкции с асбоцементными и кирпичными опорами возводятся с помощью специалистов.

http://zabornyi.ru/zabor-iz-asbestocementnyh-trubhttp://vseotrubax.com/materialy/asbestovye/zabory-iz-asbestovyx-trub.htmlhttp://dachadecor.ru/zabori/kak-ustanovit-stolbi-dlya-zabora

голоса

Рейтинг статьи

Возможные ошибки при строительстве и способы их исправления

Существует несколько ошибок, которые чаще всего допускаются при возведении столбчатого фундамента из блоков своими руками:

1. Столбы без подошвы быстро просядут. Чаще всего строится фундамент без подошвы, так как это позволяет сэкономить на стройматериалах и сделать процесс возведения менее трудоемким.
2. Столбчатый фундамент нельзя ставить в просадочном грунте, так как от проседания (погружения в почву) в будущем такую постройку не спасет даже качественно сделанная подошва у каждого столба.
3. Нельзя возводить столбчатый фундамент в глинистой земле. Зимой столбы будут выталкиваться (подниматься и уходить в разные стороны) из такого грунта, даже если они построены ниже точки промерзания и имеют подошву.
4. Неправильный расчет нагрузки на фундамент от несущих конструкций сооружения приводит к возникновению боковой составляющей, уводящей столб в сторону.

Просевший фундамент можно выровнять, поставив здание на домкраты и нарастив столбы до нужной высоты.

Столбчатое основание подойдет для деревянного дома (из бревен, бруса) и для каркасного сооружения высотой не более двух этажей. На такой опоре можно построить одноэтажный дом из ячеистого бетона (вес стройматериала не должен быть больше 1000 кг/м3)

Важно, чтобы будущее здание давало на все столбы одинаковую нагрузку

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Что собой представляют асбестовые трубы

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

• напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
• безнапорные, используемые для монтажа систем дымоудаления.

Поэтапный монтаж

Установка требует выполнения таких действий:

1. 1. Сооружение фундамента. Необходимо заранее определить, сколько сантиметров будет отделять один столб от другого.

Расстояние между асбестовыми столбами для забора зависит от того, какой материал будет использован для облицовки. Наиболее оптимально располагать держатели 200 — 300 см друг от друга.

1. 1. В грунте необходимо пробурить отверстия. Диаметр отверстий для закладки бетонных держателей должен превосходить диаметр трубы как минимум вдвое. Сколько сантиметров в глубину должно иметь отверстие зависит от плотности грунта, длины пролетов (200 или 300) и климатических условий на местности.

Оптимальной является глубина ямы для установки держателей 200 — 300 мм.

1. 1. Дно каждого отверстия необходимо забетонировать раствором или изолировать рубероидом.

Производство гидроизоляции каждой лунки – обязательное условие, что обеспечивает длительный срок эксплуатации всей конструкции.

1. 1. Затем следует насыпать песчано-гравийную подушку.

Монтаж асбестовой трубы

1. Песок необходимо плотно утрамбовать и на него установить держатель.
2. Подземную часть держателя рекомендуется залить бетоном для повышения устойчивости. Слой бетона не должен превышать 200- 300 мм.
3. Оставить на несколько дней для цементирования.
4. Затем можно приступать к монтажу несущих балок с облицовкой.
5. Для крепления несущих балок в столбах потребуется просверлить отверстия.
6. Чтобы соединить металлический профиль с несущей балкой, можно использовать проволоку или специальные хомуты.
7. Чтобы соединить с трубой деревянную балку, достаточно обыкновенных шурупов.

Также можно выполнять установку без использования цементного раствора. Это эффективный способ монтажа на пучинистых грунтах, которые способны выталкивать бетонную подушку вместе со всей конструкцией. Для монтажа бесцементным способом следует:

1. Пробурить отверстия в несколько раз превышающие диаметр столбов, т.е. 200 или даже 300 мм.
2. Установить держатель, а все свободное пространство заполнить щебнем и утрамбовать.

Таким образом выполняется производство естественного дренажа, что позволяет отвести давление от конструкции забора. Также существует способ установки асбестовых столбов путем сверления отверстий в грунте с помощью специального бура.

Материалы изготовления столбов

Древесина

Традиционный материал. Сегодня деревянные изделия надлежащего качества стоят довольно дорого. Изготавливаются они из цельных бревен твердых пород.

Наилучшим образом противостоят негативному воздействию окружающей среды (температура, влажность, плесень):

За ними следуют ель и пихта. Нельзя делать столбы из березы, клена, липы, осины, ольхи и бука. Для увеличения срока службы необходима обработка антисептическими препаратами и обжиг до состояния обугливания.

Обычно деревянные столбы вкапывают, когда столбы делаются из деревянных досок.

Металл

С целью продления срока

Есть варианты исполнения из:

• полых сварных труб;
• металлического профиля квадратного сечения.

К диаметру и толщине металла предъявляются жесткие требования, так как должна быть обеспечена практичность и надежность. Оптимальный Ø = 6 см, если толщина стенок — от 2 мм. Крепление к опоре лаг и прочих элементов забора осуществляется просто и быстро.

Бетонные и асбоцементные столбы

Бетонные столбы для забора своими руками долговечны, но имеют ряд недостатков. Асбоцементные колоны неудобны при монтаже и сочетаются не с каждым материалом, склонны к разрыву из-за замерзающей внутри воды. Главным образом бетонные столбы для мощных колоритных ограждений.

Кирпичные опоры

Сложны в монтаже, высокодекоративны. Закапывать такие опоры умеют лишь опытные специалисты, из-за чего возведение забора сильно удорожается. Перед установкой оборудуется фундамент, который воспримет всю нагрузку от тяжелых опор. Правильность выполнения монтажа во многом определяет долговечность. Если столбы перекашиваются, требуется реконструкция ограждения.

Достоинства и недостатки данного типа фундамента

К достоинствам можно отнести, опять же, финансовую доступность (рис. 2).

Рис. 2. Схема конструкции столбчатого фундамента.

Работа с землей практически не требуется. Не нужно ни выравнивать участок, ни рыть яму под фундамент. И скорость такой работы довольно высока. Можно приступать к дальнейшей работе почти сразу после установки фундамента, ведь такой конструкции нужно отстояться всего 6-8 дней, в отличие, к примеру, от ленточного фундамента, требующего почти месяц перерыва в работе. Кроме того, возвышение над грунтом на уровне 30 см дает возможность обезопасить дом от паводков и затопления (рис. 3).

К недостаткам относится сравнительная недолговечность такого типа фундамента. Простоит он примерно 70 лет. Например, фундамент, выполненный из кирпича, простоит почти в 2 раза больше. Такая конструкция применима лишь при строительстве малых построек, имеющих сравнительно небольшой вес. Чаще всего ими являются небольшие по площади одноэтажные дома. Зато такой фундамент хорошо подходит для срубов из дерева и каркасно-щитовых домов. Еще один минус – подвал в таком фундаменте точно не обустроить. Придется возводить подвал отдельной от дома постройкой. Наконец, дом с таким фундаментом нельзя строить в местностях, имеющих подвижные грунты или перепады высоты.

Как сделать свайный фундамент своими руками

Первым этапом является создание проекта. Сделать простой план на бумаге можно, не обладая особым опытом. Нужно правильно определить количество столбов, оптимальную глубину установки будущих свай. Для этой цели можно использовать онлайн-калькуляторы и инструкции по разметке, и проектированию. Если же вы не уверенны в своих действиях, воспользуйтесь услугами квалифицированных специалистов.

Порядок выполнения:

• выполните разметку. Здесь вам нужно будет отметить местоположение будущих столбов. Поставьте обносу, натяните бечевку над окружностью накрест. В месте, где нити пересекаются, разместите колышки – они станут центром сваи;
• бурение скважины. Чтобы основание стояло надежно, отверстие должно быть ниже, чем глубина промерзания грунта. Соответственно, в северных регионах нужно вести строительство с созданием более глубокого свайного фундамента. Диаметр скважины должен соответствовать диаметру трубы;
• в нижней части выполняется расширение. Для этой цели можно использовать бур ТИСЭ либо обрезанную штыковую лопату;
• обрежьте асбестоцементную трубу по требуемой длине, включая надземную и подземную части. В нижней части трубы закрепите при помощи скотча полиэтиленовый пакет. Он не позволит залить бетонной смесью уширение сваи и при близко находящихся грунтовых водах, не позволит проходить вовнутрь трубы снизу;
• после того как асбестоцементная труба будет вставлена в скважину, создайте арматурный каркас для укрепления фундамента. Для этого используется арматура 10 или 12 мм. В зависимости от диаметра применяемых труб, используют 3-4 прута с их связкой. Расширение в нижней части свай также можно армировать, для этого вам потребуются прутья, загнутые снизу в форме буквы «L». После опускания в трубу, изгибы разворачивают на крайние точки расширения. При создании свайно-ростверкового нужно вывести каркас из арматуры на несколько сантиметров вверх. Если опоры буду связаны брусом, то арматура должна находиться чуть ниже верхнего окончания асбестоцементных труб;
• выполняется заливка уширения сваи. Бетон, замешанный с использованием цемента марки М300 или выше, заливается в количестве достаточном, чтобы заполнить зону расширения. Поднимите столб вверх – в результате бетон войдет в прикрепленный пакет, заполнит его и само уширение. Далее нужно вдавить трубу вниз. Обеспечьте вибрацию и штыковку, чтобы в опалубке не осталось воздушных карманов, а смесь лежала как можно более плотно;
• выполните заливку. Смесь должна заполнить все внутреннее пространство в трубе, также выполните штыковку для устранения пустот. Закрепите на этом этапе анкер-шпильку, при помощи которой можно будет связать столб с обвязкой из бруса.

Бетон полностью затвердеет в течение 28 дней, после чего можно начать строительство дома. После выполнения заливки накройте верхнюю часть сваи полимерной пленкой – это защитит смесь от окружающей среды и ускорит его затвердевание. Во время строительства проследите, чтобы все столбы оставались на одном уровне – так фундамент более надежно будет держать на себе здание.

Точное выполнение данной инструкции позволит вам построить надежный фундамент для хозяйственной постройки или даже небольшого деревянного коттеджа

Все работы можно выполнить самостоятельно, важно лишь подбирать материалы высокого качества и учитывать особенности грунта и региона, в котором ведется строительство
