Зачем вентилировать гараж?
Конечно, гараж – это технический объект, а не жилой, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если владелец автомобиля проводит в гараже значительную часть своего личного времени, а также использует подвал или сам гараж для хранения продовольственных запасов, тем более необходимо позаботиться о правильном воздухообмене в таком специфическом помещении.
Прежде всего, это высокая концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже кратковременное пребывание в такой атмосфере очень вредно для здоровья человека.
Для поддержания нормальных рабочих условий в гараже, хранящегося оборудования и машин необходима вентиляция, которая постоянно удаляет загрязненный воздух и подает вместо него свежий. Система вентиляции особенно важна в утепленных гаражах, где движение воздуха через конструкцию затруднено теплоизоляцией. Хорошо организованная выхлопная система будет своевременно удалять вредные летучие химические вещества, которые могут нанести вред здоровью владельцев. Вытяжная система гаража необходима для регулярной просушки конструкции, которая из-за разницы внешних и внутренних температур конденсируется в замкнутом пространстве. Система естественной вентиляции гаража. Система воздухообмена для изолированного гаража. Дренаж для владельцев. Вытяжные воздуховоды системы вентиляции
Вторая проблема, связанная с неправильной вентиляцией гаража, – избыточная влажность. Водяной пар скапливается внутри помещения и конденсируется на различных поверхностях, включая автомобиль. В результате резко возрастает риск и скорость коррозии – другими словами, автомобиль ржавеет.
Нередко овощи, консервы, другие продукты питания или вещи, которым не нашлось места в доме или квартире, хранятся в гаражах или погребах под землей. Контакт с влагой и воздействие технических паров не лучшим образом скажется на всех этих изделиях. Однако эту проблему можно решить, просто позаботившись об эффективной вентиляции.
При плохой вентиляции на стенах и потолке гаража могут образовываться капли конденсата. Этот конденсат просачивается в автомобиль и может вызвать коррозию.
Центральное и автономное отопление гаража
Согласно СНиП 21-02-99, температура на крытых автопарковках, т. е. и в гаражах, должна быть около 5 °С. Для автомобиля такая температура возможно и приемлема, но как быть хозяину, самостоятельно выполняющему ремонт своего авто? При пяти градусах не очень-то поработаешь…
Прежде всего, разнородные буржуйки и печи на отработке собственного изготовления, так популярные среди владельцев гаражей, использовать в отоплении гаража категорически запрещено правилами пожарной безопасности ППБ 01-03, утвержденными МЧС РФ. Оно и понятно — обогреваться практически открытым пламенем вблизи горюче-смазочных материалов чревато возгоранием со всеми из этого вытекающими.
Централизованное водяное отопление к гаражу можно подвести, если это строение находится не далее 50 м от основного здания. Естественное отопление при этом невозможно — подачу теплоносителя в гараж по трубам может выполнить только циркуляционный насос, причём достаточно мощный, а сами трубы потребуют утепления. Нужно заметить, что нагружать отопительный котёл отоплением гаража можно лишь в случае, если он был рассчитан на такую нагрузку изначально, ещё на стадии проектирования системы отопления. Разумеется, стены и потолок гаража, отапливаемого от центральной отопительной системы, необходимо будет тщательно утеплить — слоем минеральной ваты толщиной не менее 150 мм. По себестоимости и трудозатратам ввод отопления гаража в центральную систему обойдётся весьма недёшево, да и в эксплуатации такое отопление будет очень уж энергозатратным.
Можно создать автономную систему отопления гаража по аналогии с отоплением дома — отопительный котел, трубопровод с врезанным в него циркуляционным насосом, радиаторы отопления по периметру гаражного помещения. Однако такой способ отопления не популярен — для устройства котельной потребуется строительство отдельного помещения вплотную к строению гаража, в самом гараже устанавливать отопительный котёл запрещают противопожарные нормы.
Выходит, что отопление гаража так или иначе будет зависеть от наличия электроэнергии — недёшево, но куда безопаснее, чем печь-буржуйка, и гораздо проще, чем тянуть трубопровод от центрального отопления. Несомненным достоинством электрического источника обогрева будет наличие термостата, самостоятельно отключающего и включающего обогрев под заданный диапазон температур. Итак, остаются масляные радиаторы, тепловые пушки, инфракрасные обогреватели или самодельная система автономного отопления, по принципу работы и конструкции схожая с масляными радиаторами…
Важно: никогда не используйте в помещении гаража электрообогреватели с открытой спиралью, будь они самодельного или заводского производства — их контакт с парами бензина приведёт к плачевным последствиям!
Функции вентиляции в гараже
Схема вентиляции в гараже подбирается на начальной стадии строительства. Тогда цена работ будет значительно ниже.
Начиная задумываться о строительстве гаража, многие хозяева ссылаются на то, что это не столь важное помещение, а значит, можно не уделять особого внимания тонкостям и особенностям строительства, а ведь это неправильно. Такое помещение в обязательном порядке будет нуждаться в вентиляции, а значит, ее нужно сделать качественно и эффективно, тогда помещение будет построено правильным образом
Вытяжка в гараже схема представлена ниже. Здесь изображен сам принцип подачи воздуха.
Вытяжка в гараже схема
Итак:
- Если не сделать вентиляцию, то в помещение начнет появляться конденсат, он в свою очередь, негативно влияет на металлические составляющие кузова автомобиля, а ведь вы должны учитывать это заранее. Кроме этого, на стенах со временем станет появляться грибок, а ведь это негативно отразится на вашем настроении.
- Но это не все недостатки, хочется добавить, что токсичная среда, негативно способна влиять на здоровье человека, а значит, именно такая атмосфера и будет царить в гараже, в которой нет вентиляции, учитывайте это обязательно.
- Так что, если вы станете заниматься устройством той или иной системы вентиляции, то знайте, вы будете избавлены от подобных неприятностей и проблем, поэтому лучше всего предусмотреть вентиляцию заранее и тогда многие проблемы решатся мгновенно.
В любом случае, в системе вентиляции нуждаются гаражи различных типов, это и двухэтажные и стандартные одноэтажные гаражи. Так что, начинайте заранее задумываться о правильно подобранной системе вентиляции для своего гаража, чтобы не знать о тех или иных проблемах в будущем.
Устройство вытяжки самостоятельно
Итак, теперь можно более подробно рассмотреть вопрос, как сделать вытяжку в гараже самому. Для этого на первоначальном этапе необходимо выполнить ряд расчетов. Исходные параметры, которые будут нужны для этого, это объем помещения.
Для того чтобы обеспечить необходимое количество поступающего воздуха нужно рассчитать оптимальную величину вытяжки. Для гаражных помещений на 1 кв. м площади должно идти 15 мм диаметра воздуховодной трубы. Например, для стандартного гаража, имеющего размер 6х3 метра, понадобиться сделать вентиляционной отверстие, имеющее диаметр 27 см.
- Приточные отверстия необходимо располагать не выше 10-15 см от уровня поля. Если вы распланировали сделать два притока, то располагать их нужно на противоположных сторонах.
- Вытяжка монтируется строго по диагонали от приточных отверстий. Вытяжка должна располагаться высоко, практически под самой крышей помещения. Даже если вы собираетесь оснастить и приток и вытяжку специальными вентиляторами, отверстия необходимо располагать относительно друг друга только таким образом. Вентиляционная системе должна выполнять отличное циркулирование воздуха по всему помещению. А если вы расположите каналы неправильно, то какая-то часть гаража останется без новой партии свежего воздуха.

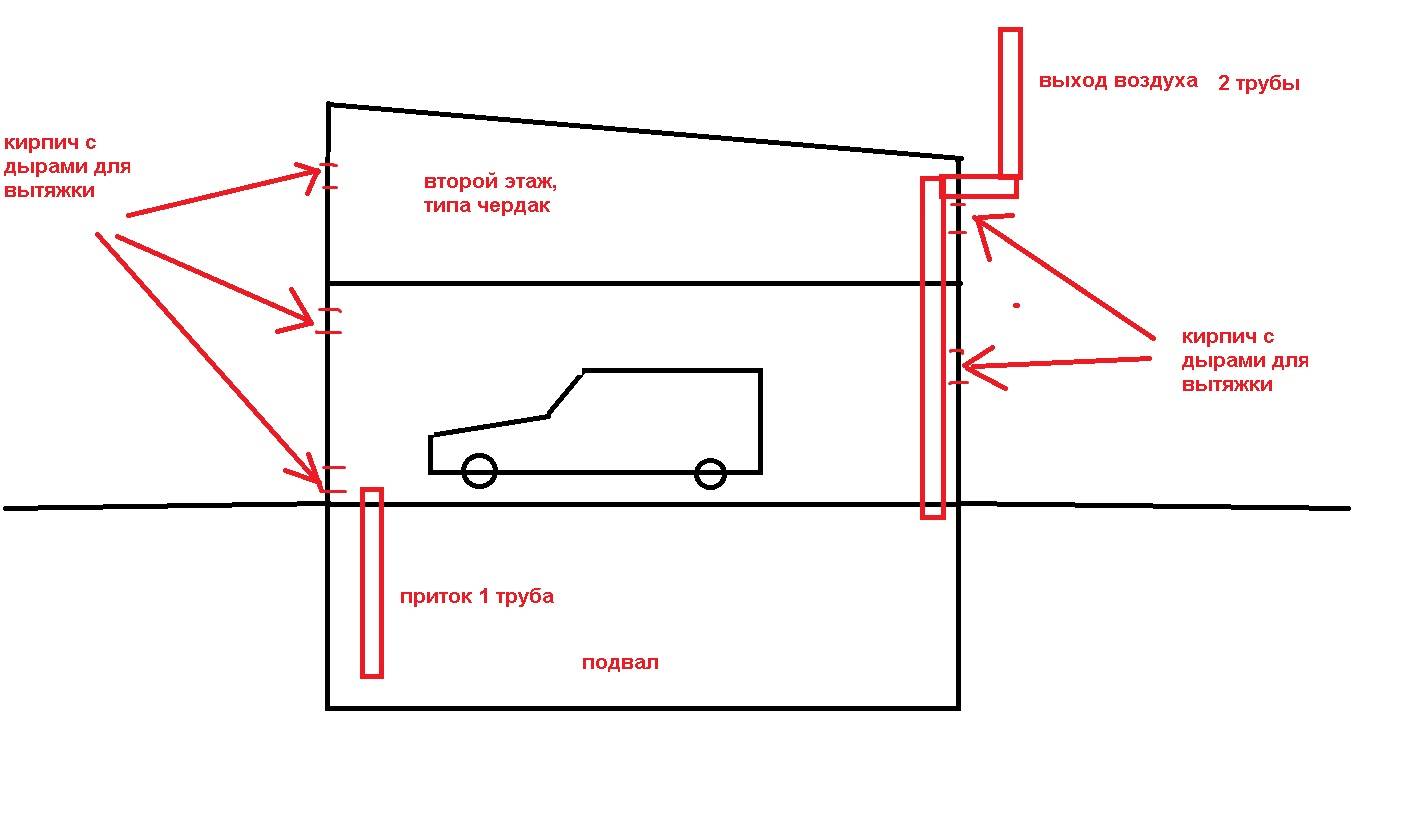

Вентиляция в подвале гаража
Самое главный негативный фактор, от которого вентиляция защищает гараж с подвалом – это возникновение повышенной влажности воздуха. В подвале температура всегда немного выше, чем в самом гараже, так как идет нагрев от земли – особенно в зимнее время. Это приводит к циркуляции теплого воздуха вверх и образованию конденсата в местах, где теплый воздух взаимодействует с холодным. Поэтому подвалы, так же как и все гаражное помещение нуждаются в вентиляции.
Важно! Еще один важный момент, — поскольку гараж служит для нахождения автомобиля, а подвалы и погреба для хранения продуктов, то для вентиляции возникает еще одна важная функция. Эта функция заключается в эффективном отводе угарного газа от работы автомобильного двигателя и насыщение помещения свежим воздухом.
Вытяжка
Вытяжная труба необходима для отведения излишней влаги и токсических веществ, которые неизбежно накапливаются в процессе работы двигателя автомобиля во время въезда в гараж или выезда из него. Воздух в подвале свободно циркулирует, удаляясь в вытяжку, чем обеспечивается комфортный уровень влаги.
Самой эффективной системой является комбинация из приточной и вытяжной систем. Обустроить вентиляцию можно по двум эффективным схемам:
- Естественная вентиляция. Осуществляется установка вытяжной и приточной трубы. Циркуляция воздуха обеспечивается разными параметрами температур внутри и за пределами гаража. Отрицательная черта такой системы состоит в том, что зимой труба может забиться снегом, в ней может замерзнуть конденсат, а вот летом при выравнивании температур внутри и снаружи, циркуляция воздуха может замедлиться или вовсе прекратиться. Такой тип вентилирования гаража подходит для небольших помещений.
- Принудительная система воздухообмена. Принудительное побуждение циркуляции воздуха осуществляется за счет применения вентиляторов, кулеров или иных устройств. Систему составляет одна труба, которая обустраивается через стену и оснащается механическим устройством. Главная положительная черта данной системы – доступность. Принудительная вытяжка весьма эффективна для обеспечения воздухообмена в крупногабаритных гаражах.
Монтаж естественной вытяжки
Для обустройства естественной вентиляции следует выполнить простую последовательность действий:
В стене проделывается отверстие в один кирпич или диаметром не менее 10 см.
В отверстие обустраивается горизонтальный вентканал из трубы ПВХ.
За долгое время данный способ зарекомендовал себя эффективностью. После монтажа труба вентканала должна быть защищена сеткой для защиты от насекомых и птиц.
Естественные вытяжные системы состоят из:
- Притока – трубы, которая обеспечивает циркуляцию воздуха внутрь.
- Вытяжки – трубы, которая осуществляет вывод отработанной воздушной массы за пределы гаража.
Естественная вентиляция может быть обустроена самостоятельно в следующей последовательности:
- Вытяжная труба закрепляется в верхней части стены, но более целесообразен ее вертикальный вывод через крышу. Высота возвышения над кровлей должна быть не менее 0,4 м. Высота конца трубы над полом внутри гаража не менее 2 м.
- Приточная труба выводится также наружу, но в нижней части через стену или вертикально, но ниже вытяжной на 0,2-0,3 м.
- После окончания монтажа приточной и вытяжной трубы проверяется тяга, а концы труб закрываются решетками.
Важно! Контроль интенсивности вентилирующего потока контролируется заслонкой, это позволит уберечь гараж от промерзания.
Приток
Приток воздуха в гараж осуществляется из вне и также основывается на естественных свойствах воздуха циркулировать при изменении температуры и давления.
В нижней части фасадной стены устанавливается горизонтальная труба, которая закрывается решеткой, кроме того, она должна быть удалена от земли на 0,5-0,6 м., чтобы пресечь попадание в приток мелких животных (птиц, грызунов и т.п.). Для того чтобы с одного притока насыщалось помещение гаража и погреба, достаточно выполнить два духовых отверстия в полах, прямо над пространством погреба, – но такое мероприятие актуально для малогабаритных гаражей и погребов.
Расчеты габаритов вентканала
Прежде чем приступить к монтажу необходимо провести расчеты. На 1 кв. м площади необходимо обеспечить 1,5 см вентиляционного канала. То есть, для гаража в 15 м2 необходимо использовать вентиляционный канал диаметром 22, 5 см. Но существуют и дополнительные условия:
- В гаражах с интенсивным использованием необходимо установить принудительный вентилятор.
- Вентиляционные каналы могут использоваться меньшего диаметра, но их должно быть несколько. К примеру, можно смонтировать два канала диаметр каждого который составляет 11,5 см.
- Места притока и вывода воздуха должны быть открытыми. Необходимо раз в год осматривать их на наличие грязи и мусора, по необходимости чистить.
Схемы
В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).

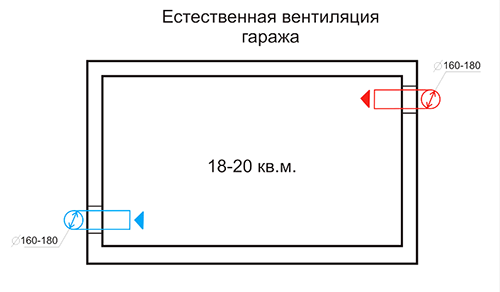

Естественная вентиляция. Схема движения воздуха.
Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.
Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:
- Перфоратор для долбления отверстий.
- Болгарка или пила по металлу.
- Трубы ПВХ (их номенклатуры канализационных изделий).
- Решетки на концы труб снаружи.
Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии
Пошагово монтаж осуществляется следующим образом:
- Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
- Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.
- Наружные отверстия закрываются решетками.
Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.
Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов
Схема принудительной вентиляции в гараже
Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.
Приточный вентилятор для организации принудительной вентиляции
Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.
Комбинированный способ вентилирования гаража
Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.
Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража
Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.
В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.
