Ворота-рольставни для гаража своими руками

Установка ворот

Привод этих роллет дооборудован устройством для аварийного открывания/закрывания роллет при отсутствии электричества. Распакуем и осмотрим направляющие. Особенности этих направляющих – на их концах уже загнуты края для лучшего скольжения полотна. Теперь вставляем направляющее в соответствующие выступы на коробе. В других конструкциях здесь может присутствовать дополнительная пластиковая направляющая.

То же самое сделаем и с другой стороны. Загиб на направляющих должен смотреть в сторону вала. Поднимаем короб с направляющими и просто приставляем к рамке ворот

На этом этапе важно убедиться, что направляющие установлены строго вертикально, а короб строго горизонтален. Для этого воспользуемся обычным уровнем. Далее произведем разметку для крепежа направляющих

Далее произведем разметку для крепежа направляющих.

На левой направляющей отмечаю карандашом места под сверления ближе к левой стороне. Нижнее и верхнее отверстие я сделаю на расстоянии около 15 сантиметров от края. Для одной направляющей у меня будет 4 крепежных отверстия. Я буду крепить направляющие на саморезы с прессшайбой. Перед сверлением отверстий еще раз проверим уровень. Сначала я использую сверло диаметром с толщину самореза. Просверлю обе стенки направляющего. Теперь используя сверло диаметром 1,8 миллиметров, рассверливаю только переднюю стенку направляющей. Через него будет вставляться саморез, а затем отверстие будет закрыто декоративным колпачком. Закручиваю саморез с прессшайбой.

Сверление необходимо повторить для всех размеченных мест. Иногда удобно подготовить отверстия для направляющих до установки короба. Кроме того, саморезом необходимо закрепить и сам корпус короба с левой и с правой стороны.

Теперь можно удалить защитную пленку с направляющих и вставить и вставить в отверстия декоративные колпачки.

С торца короба просверлим отверстие для вывода кабеля электродвигателя наружу. Равномерно распределим кольца по длине вала.

На следующем этапе необходимо аккуратно завести роллетное полотно через вал в направляющие. Полотно заводится начиная с нижней полосы. Это довольно трудоемкая операция и здесь желательно наличие помощника. Далее на верхний край полотна надеваются тяговые пружины. У них специальные крепления, поэтому надеваются они только в одном положении.

Пружины также необходимо распределить по полотну равномерно. Теперь фиксируем края пружины в отверстия для перфорации на валу. Выполняется это вот таким образом. Аккуратно закрепим каждую пружину.

Теперь можем проверить работу электропривода роллет. От электропривода идут 4 провода. Желто-зеленый провод – это заземление. А комбинация проводов синий, коричневый и сине-черный заставят двигатель вращаться в ту или иную сторону.

Таким образом, при подключении к этим контактам, роллетное полотно будет опускаться или подниматься.  В наших роллетах присутствует блок дистанционного управления. Рассмотрим его состав. Внутри находится коробка с платой, крепежные и изоляционные элементы. Антенна блока выполнена в виде гибкого провода. Для уверенного приема его необходимо вывести за пределы коробки и выровнять. Электрическая плата имеет клемники, через которые будет осуществляться подключение. Внутри коробки с блоком дистанционного управления имеется подробная инструкция по подключению. В ней доступно рассмотрены все варианты подключения.

Для работы блока дистанционного управления нужен как минимум один пульт. Вот как он может выглядеть.

Чтобы привязать новый пульт к этому блоку управления, необходимо занести его в память этого устройства. Для этого есть кнопка со значком «Р». Длительное нажатие на эту кнопку переводит устройство в режим записи нового пульта.

После нажатия загорится сигнальный светодиод. В этот момент необходимо нажать на кнопку на пульте. Данный пульт вносится в память и теперь с него можно управлять работой роллет.

На последнем этапе необходимо отрегулировать конечное положение полотна. Для этого производится регулировка концевых выключателей верхнего и нижнего положения. Обычным шестигранником прокручиваются регулировочные винты. Стрелка с плюсом увеличивает продолжительность вращения, а стрелка с минусом уменьшает продолжительность вращения в ту, или иную сторону. Регулировка производится при включенном электродвигателе. Нижнее положение регулируется до касания с полом, а в верхнем положении рекомендуется составлять полторы полоски полотна.

Это все основные операции по монтажу роллетных ворот и в этом нет ничего сложного.

Монтируем дверной проем в роллворотах

Прежде всего, владелец гаража должен определиться, как проводить монтаж – накладным типом или встроенным.

Дело в том, что решение повлияет на то, какие необходимы подготовительные работы, чтобы смонтировать отверстие в воротах

Кроме того, стоит принять во внимание особенности монтажа, которые касаются прохода для калитки

На этом этапе нужно соблюсти следующие требования:

1. Окружающий фундамент должен отличаться максимальной ровностью. Трещин или выступов быть не должно.
2. Следует контролировать уровень поверхности крепления, допуская максимальную погрешность в 5 миллиметров.
3. Должна быть свободная территория для ворот. Если есть трубопроводы или прочие коммуникации, их, по возможности, удаляют.

Плюсы и минусы

Ворота-рольставни привлекательны на вид и легки в монтаже, но их самостоятельное изготовление обойдётся недёшево К положительным качествам ворот-рольставней можно отнести следующие:

• Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
• Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
• Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
• Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
• Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.

Но есть и минусы:

• Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
• Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
• Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.

Выбор воротного полотна

Подбираются ламели в зависимости от степени необходимой защиты для бокса. Бывают они двух видов – стальные и алюминиевые.

Алюминиевые

Роликовой прокатки – самые слабенькие, неплохо удерживают тепло и сдерживают внешние шумы. Применяются только внутри промышленных или торговых помещений, а также на складах.

С пенонаполнителем или роллформинговые – обладают сравнительно небольшим весом и таким же небольшим уровнем защиты от взлома. Подходят для боксов на охраняемых территориях.

Экструдированные – полые внутри, но имеют дополнительные ребра жесткости, а значит и высокие защитные характеристики. Устанавливают на отдельно стоящих гаражах или используют для въездной группы на участок.

Экструдированные вентиляционные – ламели оснащены щелями или отверстиями для поддержания нормального воздухообмена. Иногда несколько пластин, а то и все, выполняют из поликарбоната, что обеспечивает помещению естественное освещение и дает возможность наблюдать за огороженным пространством. Предназначаются для неотапливаемых боксов.

Материалом для ламелей может служить и сталь. Такие ворота более прочные, но тяжелей, да и стоят дороже. Алюминиевые ламели по сравнению со стальными, устойчивы к воздействию влаги не образуют коррозии, легкие, менее шумные и декоративные возможности у них гораздо шире.

Предельная ширина полотна при высоте 2 м:

• из алюминия – от 2,5 до 4 м;
• из алюминиевых экструдированных – от 4,5 до 7 м;
• из стали – от 7 до 11 м.

Основные типы монтажа

Выделяют следующие основные типы установки:

Любой архитектурный стиль здания подходит для их установки рольставен.

1. Накладной наружный монтаж (наиболее простой), при котором короб рольставни устанавливается непосредственно на наружную часть проема, то есть на стену.
2. Встроенный монтаж: конструкция размещается внутри гаражного проема, уменьшая его площадь. Преимущество состоит в отсутствии на фасаде выступающих элементов.
3. Комбинированный монтаж коробом внутрь: передняя часть короба находится внутри проема. В опущенном виде рольставни, находясь на одном уровне с гаражным фасадом, сливаются с ним. При подборе соответствующего цвета ламелей создается ощущение целостности поверхности здания.
4. Комбинированная установка коробом наружу позволяет максимально использовать световой проем и избежать наличия выступающих элементов конструкции.

Выбор конструкции и типа монтажа осуществляется в зависимости от проема, конструктивных особенностей гаража, возможностей несущих стен, индивидуальных предпочтений.

Производители гаражных рулонных ворот

Alutech

Алютех — крупнейший производитель алюминиевых профильных систем, роллет и секционных ворот в Восточной Европе. Компания основана в 1996 году в Минске. С тех пор Алютех вырос в крупный производственно-сбытовый холдинг, состоящий из 6 заводов и 20 сбытовых предприятий на территории России, Украины, Белоруссии и Чехии. На российском рынке рулонных ворот продукция Алютех ценится наилучшее сочетание цена-качество, ответственность и открытость бизнеса.

Профили гаражных роллетных ворот Алютех

AG/77 с мягким пенным наполнителем Материал: алюминий Макс. ширина полотна: 5,6 м Макс. площадь полотна: 17 м2 Кол-во цветов: 16

AG/77H c твердым пенным наполнителем Материал: алюминий Макс. ширина полотна: 6 м Макс. площадь полотна: 18 м2 Кол-во цветов: 12

EV/77 смотровой профиль Материал: алюминий, поликарбонат Макс. ширина полотна: 5 м Кол-во цветов: 12

EA/77 вентиляционный профиль Материал: алюминий Макс. ширина полотна: 5 м Кол-во цветов: 12

Цвета

DoorHan

DoorHan – русская фирма, берущая свое начало в 1994 году. Собственное производство было запущено в 2000 году. На данный момент является одним из лидеров по объему продаж автоматических ворот в России, странах СНГ и Китае благодаря низкой цене по сравнению с другими конкурентами. Ворота DoorHan cреди рулонных ворот для гаража относятся к эконом-классу.

Профили рольворот DoorHan

RH77 с мягким пенным наполнителем Материал: алюминий Макс. ширина полотна: 5 м Макс. площадь полотна: 16 м2 Кол-во цветов: 5

RHT77 с твердым пенным наполнителем Материал: алюминий Макс. ширина полотна: 6 м Макс. площадь полотна: 16 м2 Кол-во цветов: 5

Hormann

Hormann – немецкая компания, основанная в 1935 году. На данный момент в компании работают свыше 6000 сотрудников на 26 заводах в Европе, Азии и Северной Америке. Рулонные ворота Hormann на российском рынке являются самыми дорогими, но смогли занять свою нишу и завоевали популярность благодаря своей надежности, долговечности и по-настоящему немецкому качеству производства.

Профили гаражных рулонных ворот RollMatic Hormann

Материал: алюминий; Макс. ширина полотна: 5 м; Макс. высота полотна: 3 м; Кол-во цветов: 12

Профиль 75 мм

Профиль 75 мм с вентиляционными решётками

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Комплектация роллетных ворот

Роллетные ворота своими руками может смонтировать каждый мужчина. До того, как приступать к непосредственным работам, следует уточнить комплектацию таких систем.

Роллеты создают из пластин (пластиковых, металлических) с шириной до 14 см. Их называют ламелями, они соединяются при помощи шарниров, что позволяет образовать единое полотно, отличающееся гибкостью. Во время открывании оно сворачивается и прячется внутрь короба, что крепится на верхней части проема. Там же материал удерживается до момента, когда конструкция опускается вниз.

Стандартная комплектация таких ворот включает:

• короб для защиты полотна;
• ригель;
• ролик направления;
• крышки, закрывающие короб по бокам;
• профиль из роллетов;
• замок бокового типа;
• направляющая шина;
• концевой профиль;
• вал.

Складчатые ворота для организации въезда — выезда

Из минусов: сложная конструкция с тягами и рычагами, и нагруженные петли. Эти моменты не делают ворота надежнее. А при автоматизации таких ворот для обеспечения их безопасной эксплуатации элементы безопасности увеличивают стоимость комплекта на значительную сумму денег.

Четырехстворчатые автоматизированные

Нашей короткой подборки, посвященной видам гаражных ворот, мы подробно рассмотрели распашные, рулонные и откатные ворота, рассказали об их конструкции, применяемых для изготовления материалах и привели примерную стоимость. В этой части мы расскажем, какими особенностями обладают складчатые, подъемно-поворотные и секционные ворота.

Что собой представляют ворота-рольставни

Ворота-рольставни по своей конструкции очень тяжелы для взломаВ качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

• Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
• Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
• Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Виды и особенности

Сначала разберемся, что из себя представляют рольставни. Основная часть конструкции роллетовых ворот — это полотно, двигающееся по боковым направляющим и сворачивающееся рулоном. Отдельные элементы полотна – ламели соединены между собой шарнирами. Сам рулон накручивается в короб, который к тому же защищает рабочий механизм.

Роллеты могут подниматься вручную и автоматически. Бесшумность работы обеспечивают уплотнители, установленные в направляющие. Процесс спуска и подъема плавный за счет пружин. В защитный короб помещается двигатель, приводящий в действие механизм сворачивания роллеты. Наиболее удобно управление механизмом с помощью пульта дистанционного управления. Оно и самое дорогостоящее.

Производители предлагают различные конструкции роллетных ворот различные по материалу и технике изготовления, способу монтажа, назначению. По варианту установки бывают накладные и встроенные механизмы. Накладные устанавливают поверх проема, встроенные – внутрь.

Принцип классификации	Виды ворот	Особенности
Материал изготовления	Пластиковые	Защищают от шума, солнечных лучей. Имеют слабую механическую крепость. Не подходят для монтажа в больших проемах.
Стальные	Основа – металлический профиль с оцинкованной или окрашенной поверхностью. Хорошая защита от взлома.
Алюминиевые	По защитным характеристикам похожи на стальные, однако дешевле и меньше весят. Не подвержены коррозии, имеют долгий срок эксплуатации.
Бронированные	Основа – металлический или алюминиевый профиль. Обеспечивают максимальную безопасность помещения.
Деревянные	Экологически безопасны, имеют хорошую теплоизоляцию. Применимы в качестве декоративного элемента.
Перфорированные	Роллета состоит из металлической основы с пластиковыми вставками. Может иметь различные формы. По сравнению с другими видами – дорогая конструкция.
Назначение	Санитарно-технические	Визуальная и механическая защита технологического оборудования – вентилей, счетчиков.
Оконные	Обеспечивают защиту от солнца и проникновения через окно злоумышленников.
Гаражные	Альтернатива традиционным металлическим воротам для защиты имущества.
Способ изготовления профиля	Пустотелые	Полосы роликовой прокатки, заполняемые внутри полиуретаном.
Цельные	Из стали или алюминия с большей толщиной стенок и ребрами жесткости.

Выбирая тип рольставней для самостоятельной установки следует руководствоваться не только простотой монтажа, внешним видом, но и степенью защиты от взлома и непогоды.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Комплектация

Стандартный набор состоит из таких элементов:

• рельса направления;
• ламели;
• крепления;
• заглушки;
• металлические изделия;
• защитный короб, куда будет уходить полотно из ламелей.

Все эти элементы необходимы для качественной сборки системы. Короб будет защищать полотно и привод от внешнего воздействия, рельсы позволят ламелям двигаться в нужном направлении. Все вспомогательные составляющие обеспечивают надежность крепления.

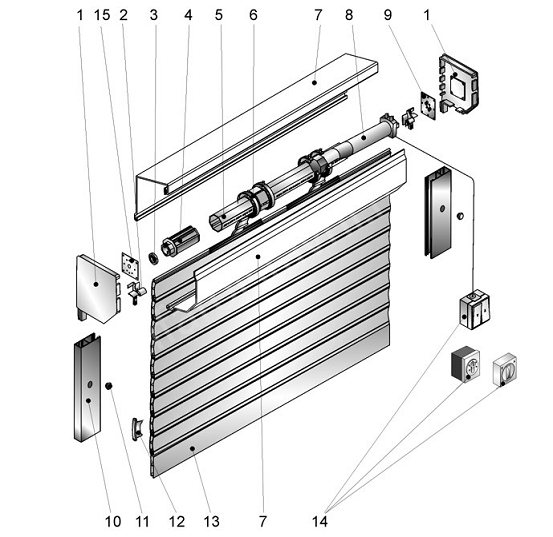

Схема устройства такой системы включает:

• коробка, где находится вал;
• рейки направления;
• материалы для обеспечения теплоизоляции и поглощения посторонних звуков;
• замковое устройство;
• замок, выполняющий функцию по блокировке закрывающейся конструкции;
• вал из стали, наматывающий роллеты;
• защитный рельс, предупреждающий быстрый износ оборудования, не дающий системе переклиниваться;
• двигатель, работающий от электричества;
• переключатель для замыкающего механизма;
• роллетное полотно.

Монтаж ворот

Прежде чем приступать к монтажу роллет, надо сделать замеры с той стороны проема, где будут располагаться ворота. При этом порядок проведения этих измерений зависит от того, какой способ монтажа планируется. При накладной установке нужно будет измерить несколько параметров, и делать это надо в такой последовательности:

• Замерить высоту и ширину проема. Каждый параметр замеряется в трех точках, для использования берутся наибольшие значения;
• Померить боковые пристенки, чтобы понять, достаточно ли расстояния для крепежа направляющих элементов;
• Узнать расстояние над коробом для определения того, хватит ли места его разместить.

Если планируется встроенная конструкция, параметры ширины и высоты, напротив, ориентируют по наименьшему значению. Это необходимо, иначе ламелевая конструкция не поместится в проем.

Также на протяжении всего процесса сборки продукта надо заботиться о том, чтобы детали крепежа закручивались плотно и равномерно. В противном случае небрежное отношение отразится на надежности ворот и плавности хода.

Рулонные ворота для гаража. Монтаж и подробное описание процесса сборки.

Крепление направляющих

Работа с направляющими деталями конструкции ведется в следующей последовательности:

• Необходимо отметить карандашом или ручкой места, где планируется проделывать отверстия;
• Подготовить сверло и поработать им в местах крепления;
• Взять самое длинное сверло и сделать дырочки, предназначающиеся для заглушек (их сверлят с наружной стороны);
• В направляющих просверливают по две дырки с интервалом в полметра. Диаметр каждой из них должен быть около четырех миллиметров;
• С внутренней стороны просверливают точку, где будет крепиться поддерживающая пружина;
• Проводится сборка конструкции короба: основа оного крепится к боковым крышкам посредством алюминиевых клепок;
• В вал интегрируется пружина;
• Проводится крепление вала в коробе сверху проема;
• Проводится разметка крепежных отверстий. Расстояние между ними не должно превышать полметра, в противном случае конструкция будет куда менее прочной. Также краевые отверстия сверху и снизу должны находиться более чем в 15 сантиметрах от обреза;
• Зафиксировав направляющие, берут шнур и пропускают его через пружину. Затем каркас укрепляется гвоздями-саморезами;
• Дырки для крепежа надо закупорить предназначенными для этого элементами, входящими в комплектацию товара.

Монтаж роллеты

Работы по монтажу можно делать, пользуясь следующей инструкцией:

• Рельсы, входящие в комплект, помещают в пазы покрышек боков;
• Теперь проводится сборка каркаса. Для этого надо провести соединение короба с имеющимися направляющими элементами;
• Проводится сверка с помощью уровня при приложении каркаса к дверному проходу;
• Там, куда планируется монтировать направляющие, сверлят дырки для дюбелей;
• Размещают раму в проходе и раскладывают ламели по всей длине;
• Ригели помещают в пластинку, расположенную сверху, а их оси крепят в специальных отверстиях кольцевых элементов;
• Затем эти кольца фиксируют в максимально сведенном положении с использованием саморезных гвоздей, крепящихся в вал;
• Выравнивают полотно с двух сторон и проводят регулировку локализации свернутой конструкции сверху;
• Подводят электропроводку и соответствующие элементы комплектации;
• Опускают крышу короба;
• Удаляют с полотна пленку. Затем ворота надо обеспылить сухой тряпицей.

Теперь установка продукта завершена. После ее проведения можно проверить и оценить результативность работ. Для этого нужно повторить закрытие и открытие конструкции. Если продукт движется тихо ровно, значит, монтаж произведен правильно. В противном случае причина зачастую бывает в отсутствии строго горизонтального выравнивания элементов полотна. Поэтому во время монтажа необходимо обязательно проверять конструкцию на предмет этого.

Уход за конструкцией заключается в удалении пыли. Если ворота установлены на улице, им угрожает наледь. В таких случаях в ход идут специальные антифриз составы, предотвращающие торможение и заклинивание ворот.

Установка роллет своими руками. Монтаж роллетных ворот для гаража

Монтаж роллетных ворот – это отличная идея сэкономить свободное пространство возле собственного гаража, оснастив дверной проем удобной и функциональной подъемной конструкцией. Эта система отлично гармонирует с разными видами фасадов, обладает надежным механизмом, легко сберегающим вход и въезд в частные владения. Трудностей монтажа такой системы практически нет, навешивать входную группу может сам хозяин, заручившись помощью одного человека.

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Монтируем дверной проем в роллворотах

Прежде всего, владелец гаража должен определиться, как проводить монтаж – накладным типом или встроенным.

Дело в том, что решение повлияет на то, какие необходимы подготовительные работы, чтобы смонтировать отверстие в воротах

Кроме того, стоит принять во внимание особенности монтажа, которые касаются прохода для калитки

На этом этапе нужно соблюсти следующие требования:

1. Окружающий фундамент должен отличаться максимальной ровностью. Трещин или выступов быть не должно.
2. Следует контролировать уровень поверхности крепления, допуская максимальную погрешность в 5 миллиметров.
3. Должна быть свободная территория для ворот. Если есть трубопроводы или прочие коммуникации, их, по возможности, удаляют.

Что собой представляют ворота-рольставни

Ворота-рольставни по своей конструкции очень тяжелы для взломаВ качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.
