Винтовые столбы для забора

Установка своими руками

Методика монтажа винтовых свай имеет ряд правил. При соблюдении существенно повышается надежность установленной изгороди. Изначально требуется провести тестовое ввинчивание. После завершения подготовки к работе начинается монтаж.

Во время закрепления опору забора возможно удлинить. В этих целях промышленность выпускает контактные муфты, при помощи которых скрепляют несколько секций.

После завершения установки слишком длинный участок винтовой стойки забора обрезается, затем проводится закупорка специальным раствором М150.

Ввиду отсутствия специализированного строительного оборудования для монтажа потребуется изучить процесс крепления винтовых столбов в землю своими руками:

1. Первоначально требуется провести предварительную разметку территории, затем ввинтить первую из свай. После завершения верхняя часть винта должна оказаться на поверхности.

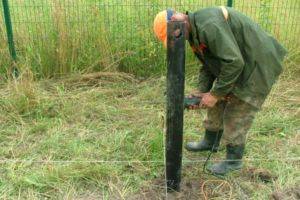

2. Затем потребуется соорудить примитивный рычаг, которым будет ввинчиваться свая в почву. Использовать можно трубу, арматуру или другой тонкий металлический предмет. Чем больше длина рычага, тем меньше затрачиваемые усилия.
3. Если монтаж столбов забора проводится на рыхлую почву, потребуется помощь другого человека.
4. Желательно наличие строительного уголка. Если столб во время установки отклоняется более чем на 2 процента, его следует извлечь и ввинтить вновь. Такая же мера потребуется при невозможности закрепить более чем на полтора метра. При этом металлическая часть начнет изгибаться.
5. Потом в глубь почвы заливается цемент для дополнительной прочности конструкции.
6. После этого к площадке несущего столба прикрепляют остаток конструкции. Далее потребуется приварить перемычки.
7. Затем верхняя часть столба покрывается составом, который защищает железо от внешних факторов. Использовать можно мастику, однако потребуется предварительная грунтовка.
8. Последний этап – крепление секций забора.

Дальнейшие действия зависят от предполагаемого размера опор. При потребности поставить изгородь выше 3 м необходимо установить направляющие. При низких изгородях крепятся заборные столбы.

Прикрепление направляющих и профнастила

Если планируется забор из профилированного листа, то требуется закрепить верхнюю и нижнюю направляющие. Закрепляют их болтами или приваривают к столбам, предварительно закрепив металлические уголки.

Для фиксации профнастила потребуется:

• определить габариты и требуемый нижний предел устанавливаемых листов;
• протянуть по всему периметру будущей изгороди строительную нить;
• приложить первый лист, после этого заново замерить;
• прикрепить лист;
• затем выровнять следующие листы профнастила так, чтобы соблюдался контакт с предыдущим.

Монтаж свай

Время, которое вы потратите на ввинчивание одной сваи составляет примерно 20-30 минут. Сначала стоит закручивать угловые сваи – этой хитростью вы добьетесь ровности забора.

Прежде чем начать работу, нужно узнать о правилах установки. Изначально определяется число свайных фундаментов. Высчитывается периметр и делится на величину шага без учёта посторонних конструкций. Длина изделия составляет до 3 м. Но шаг зависит от материала заполнения, рельефа места, а также от предпочтений.

Затем производится точный замер для дальнейшего монтажа. Размечается величина заглубления готовой винтовой конструкции, которая должна быть не менее 150 см.

Далее производится вкручивание свайного забора. Но в данном случае это выполняется при помощи специального рычага, который получается при внедрении арматуры в отверстие. Монтаж производится тремя людьми, где один человек отслеживает вертикальность, а второй и третий вкручивают сваи.

Если нужно, то полость трубы заливается бетоном. Сверху лучше прогрунтовать поверхность и нанести антикоррозийный раствор. Это позволит продлить срок эксплуатации.

Следующий этап – это цементирование, которое позволяет предотвращать размывание грунта и обеспечивает хорошую устойчивость. Всё это в комплексе позволит в дальнейшем выдерживать нагрузку в несколько тонн.

Одним из главных моментов является определение глубины промерзания. Это характеристика, от которой зависит глубина внедрения сваи в землю.

Особенности монтажной технологии

Процесс обрезки металлических опор

В обустройстве металлического свайного фундамента есть некоторые особенности, о которых стоит узнать:

1. После натяжения маячного шнура по периметру забора, следует отметить точки установки свай. После чего столбы погружаются в грунт с помощью буровой установки или вручную.
2. Одним из важных ограничений для использования винтовых свай является присутствие в грунте различных по размеру камней, так как они препятствуют ввинчиванию. Специалисты советуют выполнять пробные ввинчивания, чтобы не повредить режущий винт столба.
3. Для того чтобы вертикальность погружения столба была предельно точной, необходимо создать неглубокую шахту ручным буром. Тогда столб забора погружается в шахту и вкручивается строго по вертикали.
4. Поскольку погружение каждого столба производится на разную глубину, добиться одинаковой высоты по горизонтали всех столбов невозможно, поэтому по завершении монтажа всех элементов необходимо выполнить срезку стоек по уровню.

Финансово оправдать самостоятельную установку металлического фундамента можно, только применяя сваи небольшого диаметра, так как привлечение техники для вкручивания больших диаметров свай стоит немалых денег.

Но для легких заборных секций такой фундамент удобен, долговечен и практичен, а стоимость его намного ниже стоимости ленточного или столбчатого фундамента.

Что такое винтовые сваи

Винтовые сваи являются особым типом свайного фундамента, способного обеспечить надежную опору и обладающие мягкими, щадящими методиками установки. В отличие от обычных видов свай, нуждающихся в использовании специальных сваебойных машин (копров) или изготовлении скважин для буронабивных стволов, винтовые конструкции погружаются в грунт особыми методами.

Винтовые сваи завинчивают в грунт наподобие больших шурупов. Этому способствует их конструкция, которая состоит из четырех основных элементов:

• хвостовик с монтажными отверстиями для подключения к спецтехнике или кабестану;
• ствол сваи, изготовленный из стальной бесшовной трубы (используются трубы разного диаметра);
• наконечник (он может быть заостренным или представлять собой род зазубренного режущего инструмента наподобие шарошки);
• лопасти, представляющие собой подобие спиральной нарезки шурупа. Могут иметь разную величину, располагаться сразу за наконечником или размещаться по всей длине ствола отдельными группами.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

После погружения в грунт винтовая свая опирается либо на твердые слои, либо на собственные лопасти и боковые стенки ствола (с использованием силы трения). Глубина погружения сваи зависит от свойств грунта на участке, предстоящих нагрузок, высоты удерживаемого сооружения и других факторов.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Основной особенностью винтовых свай является нетребовательность к состоянию площадки. Специфика их такова, что никакой подготовки поверхности не требуется, можно строиться на склонах, в складках рельефа. Нужна только разметка площадки в соответствии с чертежом свайного поля.

Производить установку забора на винтовых сваях можно в любое время года (даже морозной зимой), при любой погоде и без специальной техники

Когда все сваи погружены, их обрезают по высоте так, чтобы все верхушки образовали ровную горизонтальную плоскость. После этого на них надевают оголовки, приваривают их и собирают обвязку для придания всей системе конструкционной жесткости.

Материалом для ограды может служить брус, сетка-рабица, готовые 3Д секции из сварной сетки, железные секции с ковкой, профнастил, кирпич

Винтовые столбы для забора

Ограждение участка не менее важное дело, чем остальные строительные мероприятия. Используя винтовые столбы для забора, можно забыть о земляных работах и подвижках грунта при морозном пучении

В этом случае даже высокий уровень грунтовых вод не сможет помешать строительству капитального забора.

Пример каркаса забора установленного на винтовые сваи

Винтовые опоры можно устанавливать самостоятельно, сократив тем самым расходы денежных средств на оплату труда наемных работников. Приобретение интересного опыта в этом случае можно рассматривать как бонус. Что же представляют собой винтовые сваи?

Разновидности винтовых свай для разных грунтов

Виды винтовых свай для разных типов грунта

Выбирая столбы для забора на новом неисследованном участке, нужно пригласить проектную фирму и сделать геологический разрез грунта. Если есть определенные навыки, то можно установить забор на винтовых сваях своими руками. На этом разрезе будет подробно видно, какие грунты и на каком уровне залегают в выбранном под стройку пласте почвы. Как только вам станет известно, на каких грунтах вы будете строить, можете отталкиваться от этих данных и выбирать сваи:

• стандартные – подходят для простых грунтов, это столбы с широкими лопастями;
• средние лопасти стержней – для участков с близкой к поверхности водной линии, не разрыхляют сильно землю;
• сваи под вечномерзлые грунты – при их установке исключается риск перекоса, лопасти крупные в данном случае.

В продажах имеются несколько видов свай:

1. Сварные. Сварной винтовой стержень представляет собой металлическую трубу с винтовым наконечником. Служит она для вхождения в грунт, не нарушая и не разрыхляя при этом всю поверхность почвы.
2. Литые столбы с наконечниками.
3. Литые сваи с оцинкованным наконечником.

Второй и третий виды стержней предназначены для более массивных возведённых конструкций.

Для возведения заборов применять проще всего будет сварные винтовые сваи, так как один стержень вполне пригоден выдержать давление до 5 тонн и прослужить в качестве опорной конструкции как для установки забора, так и для опоры железобетонной плиты.

Главными достоинствами винтовых свай являются:

1. Надёжность и прочность готовых конструкций, сроки эксплуатации которых даже при самых сильных нагрузках составляют не меньше 100 лет, а при обрабатывании защитным составом достигают 150 лет и даже больше.
2. Высокая прочность устойчивости при проседании почвы. При самой высокой степени проседания грунта забору не страшны перекосы.
3. Технологическая универсальность: при правильных монтажных работах сваи никогда не потеряют свою прочность и долговечность.
4. Использование и установка в любой сезон и при разных климатических условиях, независимо от вида почвы.

Внимание! Выбор винтовых свай должен пасть на стержни, которые бы идеально подошли для любого рельефа. Необходимо изучить их технологию и область применения

Обратить внимание стоит на угол закручивания лопасти и на сварочные стыки. Если имеются хоть малейшие дефекты, следует отложить товар. Выбирать необходимо материал, изготовленный из оцинкованного железа или же сваи, окрашенные специальным составом. Стоит учесть, что качественные и надёжные сваи будут правильно размещены в грунте, если на них правильно установлены ровные лопасти.

Как залить фундамент под забор своими руками?

Теперь приступим к рассмотрению некоторых технологий устройства основания забора своими силами.

1. Ленточный фундамент для забора

Представляет собой бетонную ленту, армированную, поверхностного залегания. Вам понадобится бетон марки М200 (В15) и выше, арматура диаметром 8 и 10 мм, материал для опалубки (ламинированная фанера или деревянные щиты, сбитые из доски толщиной 25 мм), песок крупный.

Толщина такой ленты может быть разной. Для сварных металлических конструкций забора она должна быть широкой на максимально возможную величину, а фундамент под забор из профнастила будет уже, но глубже.

Около 2-3 дней по времени займет строительство ленты.

Технология строительства включает следующие этапы:

• выкапываем траншею (ширина 30-80 см, глубина 60-80 см);
• устраиваем гравийно-песчаную подушку (10-15 см), обильно поливаем ее водой;
• на расстоянии 5-7 см от дна и 7-10 см от стен укладываем предварительно связанную арматуру (сечение 10 мм);
• возводим опалубку из заранее подготовленных щитов, надежно ее закрепляем;
• заполняем опалубку бетоном, причем, если забор имеет в качестве опор столбы, надо установить и выровнять их по уровню заранее.

Стоимость такого фундамента будет состоять из затрат на материалы.

2. Столбчатый фундамент

Представляет собой устройство бетонных столбов для легких конструкций заборов.

Этапы строительства следующие:

• при помощи садового бура делаем яму для столбов забора (глубина 100-150 см, диаметр на 15-30 см больше, чем диаметр несущих столбов ограждения), расстояние между ними 2-3 м в зависимости от ширины пролета;
• засыпаем около 20 см смеси песка со щебнем, поливаем;
• устанавливаем в яму столбы, выравниваем их по уровню и заливаем бетонный раствор.

Этот вариант обойдется в разы дешевле предыдущего, так как здесь идет экономия за счет количества необходимого раствора, арматуры и опалубки.

3. Комбинированный фундамент, ленточно-столбчатый

Представляет собой сочетание рассмотренных выше вариантов – ленточного и столбчатого. Опять же, по разметке капаем траншею и через 2-3 м делаем в ней отверстия для столбов забора шириной не менее 40 см, глубиной 1,5 м.

Затем ставим в ямы столбики, заливаем их бетоном. Далее укладываем каркас из арматуры в траншею, ставим опалубку и опять заливаем раствор.

4. Свайный фундамент

Винтовая свая – это металлическая труба, имеющая на конце лопасть, которая выполняет роль анкера. Она располагается ниже уровня промерзания грунта и прочно держит сваю от выдергивания под действием пучения.

Самое главное – это четкая горизонтальная установка свай, которая осуществляется при помощи специализированной техники, однако это можно сделать и своими руками и сэкономить около половины денежных средств. Для этого вам понадобятся два куска трубы по 3 м длинной, которые будут исполнять роль рычага.

5. Бутовый фундамент

Он полностью состоит из натурального камня. Можно очень прилично сэкономить, собрав их на полях. Устройство такого основания чем-то похоже на конструкцию ленточного типа.

Этапы строительство следующие:

• выкапываем траншею;
• делаем щебеночное основание, которое затем увлажняем;
• укладываем крупные камни, скрепляя их между собой цементным раствором, которого должно быть не менее 15-20% от общего объема фундамента;
• возводим кладку на высоту 30-50 см над поверхностью земли.

Фундамент – важный момент строительства, который задает общее направление последующим этапам. От того, насколько грамотно будут произведены все основные расчеты будет зависеть целостность и долговечность всего сооружения в целом. Поэтому если вы не специалист в этой области, можете при желании обратиться за помощью к профессионалам.

В каких случаях можно выбрать свайный фундамент под забор

Винтовые сваи для забора целесообразно установить в ряде случаев:

• При пучинистых и подвижных грунтах. Сваи совместимы с любым типом почв кроме скальных пород. Особенно актуальны ввинченные трубы при наличии подземных вод и на болотистых местностях, где невозможно строительство ленточной конструкции или столбов.
• При планировании установки любых типов ограждений: кирпичных, металлических ограждений или деревянных – винтовые сваи при правильном выборе сечения и глубины установки способны выдержать любые нагрузки.
• Установка свай под забор возможна в любой сезон круглый год. Такое строительство активно применяется в условиях вечной мерзлоты.

Виды заборов

Профнастил — популярный материал для ограждения

Забор – это ограждение земельного участка с целью воспрепятствования проникновения на огороженную территорию животных и нежелательных лиц. Рассмотрим ограждения земли из различных материалов:

• профнастил, шифер, поликарбонат;
• решётка;
• металлическая сетка;
• деревянный забор;
• кирпичная кладка;
• забор из пеноблоков.

Профнастил, шифер, поликарбонат

Поликарбонат монтируют специальными винтами

Листовой материал для забора из винтовых свай применяют, когда нужно сделать ограждение земельного участка глухим.

Прогоны между опорами обычно делают 1,5 или 2 метра. К стойкам приваривают хомуты из круглой стали с резьбовыми окончаниями. Концы хомутов продевают в отверстия листового материала (профнастила, шифера, поликарбоната). На резьбу навинчивают оцинкованные гайки, предварительно одевают на них резиновые и металлические шайбы. Существуют и другие способы крепления листов ограждения.

Монтаж забора на винтовых сваях квадратного сечения удобен тем, что корпус опоры максимально плотно прилегает к листу ограждения. Это гораздо упрощает конструкцию крепления. Квадратные винтовые сваи сваривают из двух частей: подземной трубы и наземной стойки квадратного сечения.

Решётка

Решётку из металлического квадрата и полосы изготавливают в специализированных мастерских. Решётчатое ограждение приваривают к металлическим трубам опор.

Чтобы заборы на сваях такого типа прослужили много лет, раз в два сезона их красят.

Металлическая сетка

Сетка рабица представляет собой плетённое ячеистое изделие из круглой проволоки диаметром от 1,8 до 2 мм. Сетка износостойкое, удобное в монтаже и недорогое ограждение. Для ограждения лучше всего использовать оцинкованную сетку. Такой забор на винтовых сваях прослужит много лет без покраски. При своевременном уходе за ограждением забор из сетки может простоять 50 лет. Подробный разбор монтажа забора из рабицы смотрите в этом видео:

Сквозь верхние ячейки рабицы продевают оцинкованную проволоку

При высоте сетки 2 метра и более её крепят к горизонтальным прогонам из металлического профиля внизу и на высоте 1,5 м. Через верхние ячейки продевают оцинкованную проволоку.

Существует другой вариант ограждения из сетки рабица. Это сварные рамы из 35-го уголка, проёмы которых заполняют сеткой. Сетку в свою очередь приваривают по всему периметру рамы.

Такое ограждение будет стоить дороже, чем в предыдущем варианте. Зато в эстетическом восприятии ограждения из рамных конструкций с сеткой рабица значительно выигрывает среди других видов заборов на сваях.

Деревянный забор

Заборные конструкции из деревянных щитов привлекательны своей простотой монтажа и небольшой стоимостью.

Для крепления деревянных щитов очень удобны столбы для забора из винтовых свай квадратного сечения. Узлы крепления выполняют на болтовых соединениях.

Деревянные щиты готовят из гладко обструганных досок и бруса. Деревянные конструкции тщательно пропитывают антисептиками, покрывают олифой и затем красят масляной краской.

Кирпичная кладка

Для устройства ограждения из кирпичной кладки фундамент делают из мощных винтовых опор большого диаметра. Основание для кладки устраивают из железобетонных балок или швеллера с широкой полкой.

Ширина кирпичной кладки соответствует ширине основания

В качестве опорного основания можно применять промышленные ригели и оконные перемычки. Готовые железобетонные изделия приваривают к металлическим стойкам, используя закладные детали и отрезки арматуры. Узлы крепления затем бетонируют.

В некоторых случаях бетонное основание для кирпичной кладки готовят путём заполнения опалубки с армированным каркасом жидким бетонным раствором. Недостатком такого метода является сезонность мокрых процессов и длительный срок строительства.

Основание должно соответствовать ширине кирпичной кладки. Винтовую опору обкладывают кирпичом, формируя столбики квадратного сечения.

Забор из пеноблоков

Под ограждение из пеноблоков готовят основание такое же, как и под опору кирпичной кладки. Пеноблоки можно использовать только из водостойкого материала. Пеноблоки выгодны тем, что они гораздо легче кирпича. Они легко красятся и имеют красивый вид. О том, как выложить забор из пеноблоков, смотрите в этом популярном видео:

Ограждение на винтовых сваях привлекательно тем, что опоры монтируют в короткий срок независимо от времени года. Благодаря своей универсальности, металлические стойки удобно устанавливать на местности с большими перепадами высот.

Разновидности винтовых столбов

Какие типы винтовых столбов существуют? Все предлагаемые на рынке изделия делятся на несколько видов по следующим критериям:

• Размеры. Длина столба в большинстве случаев составляет три или более метра. Причем 1,2-1,5 м погружается в землю, что и обеспечивает максимальную прочность конструкции. Сечение может быть любым – 60×60, 70×70 см. Его выбор зависит от того, какие материалы вы намереваетесь использовать в процессе строительства.
• Технология производства. Наиболее распространенными являются сварные и литые изделия. В первых винт соединяется с опорой посредством сварки, а вторые представляют собой цельные конструкции, выполняемые в заводских условиях.
• Тип наконечника – открытый или закрытый.
• Размер лопастей. Большие применяются для монтажа заборов на глинистых или песчаных почвах, малые – на грунтах, промерзающих в течение всего года на большую глубину.

Забор на винтовых сваях своими руками

При строительстве ограждений широкое применение получили винтовые сваи для забора. Это обусловлено их надежностью и рядом преимуществ.

Чтобы установить винтовые сваи под забор, необходим определенный багаж знаний, умений и нужный инструментарий. В данной статье будут подробно рассмотрены причины монтажа таких ограждений, их преимущества и сама технология работы.

Конструкция и разновидности заборов

Ограды на сваях монтируются по нескольким причинам, а именно:

1. Для разграничения территории.
2. Для защиты от проникновения на частную собственность посторонних лиц и диких животных, а также звуков, ветра, грязи и т.д.
3. Для интерьера и украшения территории.
4. В некоторых случаях ограждения помогают в укреплении склонов и соединении нескольких зданий в единый комплекс.

Конструкция винтового свая проста. Она состоит из 2-х ключевых частей: ствола и наконечника. На вид выглядит данная конструкция как огромный гвоздь с вкручивающимся буравчиком на конце, обеспечивающим лучший вход в грунт и надежную опору для крепления. Схему конструкции можно увидеть ниже.

Ограждение на сваях ставится быстрее, нежели при использовании других материалов. Также изделие является более надежным и устойчивым.

Винтовые сваи предназначены для следующих видов забора:

• «рабица» – сетчатый забор. Это самый простой и дешевый вид ограждений, но его защитные свойства крайне малы, так как любой может просто перешагнуть его или пролезть под ним. Часто используется для защиты от проникновения крупных животных и разделения территории;
• заборы из сварной сетки. Они более прочные и массивнее, нежели рассмотренные ранее, но не отличаются высокой прочностью;
• профнастильные заборы. Популярный вид, который пользуется широким применением. Он имеет самое наилучшее соотношение цены и качества.

Преимущества использования винтовых свай

Этот материал получил широкое распространение благодаря следующим параметрам:

1. Главная особенность – возможность осуществить монтаж забора на винтовых сваях на любом грунте. Это обусловлено структурой изделия. Винты, вкрученные в почву, хорошо фиксируются, что обеспечивает надежность и прочность.
2. Возможность установки забора на винтовых сваях своими руками. Монтаж такого основания производиться быстро и легко, без применения специальной техники и большого количества рабочих.
3. Не требуется выкапывать траншею под базис. Для монтажа необходимо лишь пробурлить отверстие под сваю.
4. Простая процедура перепланировки, удлинения или демонтажа забора. Достаточно будет лишь выкрутить материал из грунта. При этом почва остается невредима и пригодна для высадки.
5. Возможность осуществить быстрый ремонт данного крепления, либо заменить его. При этом поломки случаются крайне редко. Срок службы винтовых свай рассчитан на 100 лет.
6. Монтажные работы можно производить при любых погодных условиях, так как они не влияют на качество возведения базиса под ограду.
7. Его стоимость значительно меньше, нежели стоимость других компонентов для возведения забора. Также и услуги рабочих на порядок дешевле.

Выбор монтажного инструментария

Самое главное при строительстве дома или забора, правильно выбрать крепежи конструкции. Ведь эти элементы различаются по диаметру, длине и штыку, на котором находятся винты.

Когда возводится забор из винтовых свай, следует подойти к их выбору достаточно серьезно, чтобы конструкция простояла долго, и не пришлось переплачивать.

При установке на рыхлом грунте нужно выбирать крепления большого диаметра, на скалистой и неровной почвах – длинные изделия, они позволят частично выровнять поверхность.

Для забора из профлиста диаметр сваи должен составлять от 76 мм и более. Если ограда сооружается из сетки, то подойдет диаметр изделия в пределах 57 мм. Также для выбора элементов фундамента следует изучить почву, чтобы подобрать нужную длину для будущего базиса ограды.

Монтаж винтовых свай

Для создания забора своими руками главным является возведение базиса, на котором будет стоять ограда. Для монтажа необходимо следующее:

Установка забора из профнастила

Когда опорные точки определены, и винтовые сваи установлены, следует приступать к монтажу ограды. Самый распространенный вид, который устанавливается – профнастильный. Для возведения забора из профнастила необходимо:
