Винтовые сваи для забора

Технология монтажа

Для погружения СВС достаточно разметить контур забора, натянув шнур по периметру участка, изготовить лидер-лунки, вкрутить сваи вручную или при помощи электроинструмента, который имеется у 90% домашних мастеров (дрель от 1,5 кВт), докупив (цена вопроса 2 – 4 тысячи рублей) гайковерт-мультипликатор.

Разметка

Шнур по периметру участка проще натягивать на обноски – брусок или доска 40 см длины, прибитая к двум 60 см колышкам. На этих планках удобно размещать, регулировать два шнура. Секции забора обычно плоские, участки могут иметь сложный контур, поэтому необходимо учесть длину пролетов. Отметки на земле в местах вкручивания СВС можно сделать краской или известковым раствором.

Направляющие скважины

Приямки глубиной 40 см размером чуть меньше диаметра лопастей СВС можно пробурить ручным инструментом, изготовить штыковой лопатой или мотобуром. От качества лидер-лунок зависит прямолинейность оголовков свай.

Сместить их в начальный момент погружения будет очень сложно – лопасти будут соскальзывать в лунки, где усилие затяжки значительно меньше. Кроме того, необходимо контролировать вертикаль бура, чтобы задать необходимый угол телу сваи.

Вкручивание свай

При наличии двух помощников владелец участка сможет погрузить за день до 15 – 20 свай вручную в зависимости от характера грунта. При использовании дрели с усилителем крутящего момента достаточно одного помощника и удлинителя с розеткой 220 В. Скорость примерно одинакова в обоих вариантах.

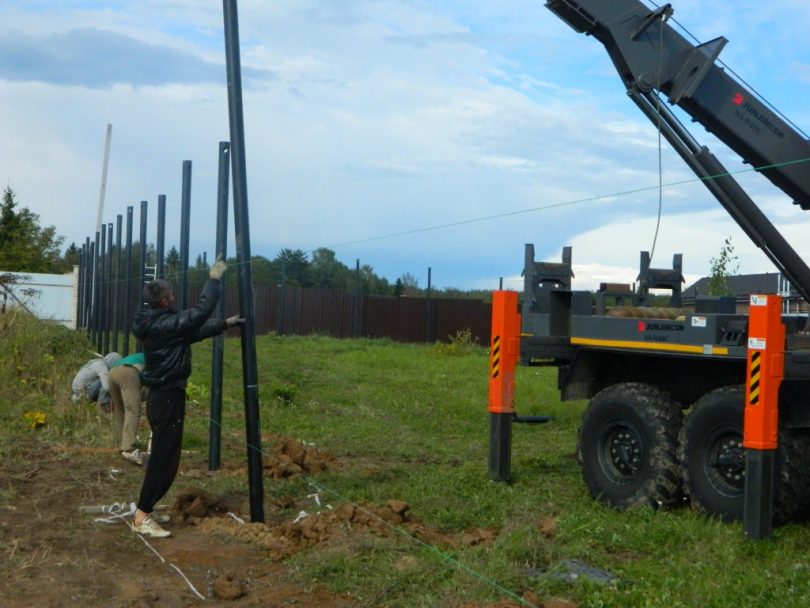

Механизированный способ

Мультипликатором называют гайковерт с редуктором. Для винтовых свай рекомендуется усилитель момента с передаточным числом 1/50 – 1/60 от любого производителя. Это устройство крепится на сваю через адаптер, имеет шестигранное гнездо для установки электродрели, в которую достаточно зажать обычный болт подходящего размера.

Поскольку дрель при подъеме сваи в вертикальное положение переместится на высоту 2 – 4 м, необходимо предусмотреть ее включение/отключение с земли. Для этого либо фиксируют кнопку пуска, либо применяют механический зажим (например, хомут). После чего, останется включить вилку в розетку переноски, чтобы начать погружение СВС.

Ручное погружение

Ручной метод предельно прост, не вызывает сложностей при самостоятельном монтаже свай. Рабочие вращают тело сваи пропущенными сквозь отверстия рычагами, третий мастер контролирует вертикаль, корректирует действия напарников.

При стандартном шаге лопасти для погружения СВС на глубину 1,5 м требуется 7 – 10 минут. Рабочие проходят при этом коло километра в зависимости от длины рычагов. Для комбинированных винтовых столбов производители выпускают специальные воротки, надеваемые на верхнюю квадратную трубу. Если приспособление не входит в комплект, его можно купить дополнительно.

Как выглядит установка свай своими руками

Для начала давайте выясним, каким должно быть расстояние между двумя соседними сваями. Эксперты рекомендуют 2,5 метров, но не более 3 метров.

Выполните разметку по периметру забора, который планируете строить на участке.
Сделайте небольшие углубления в местах, где будут устанавливаться сваи.
Закручивание осуществляется на глубину от 150 сантиметров и больше. Мы рекомендуем вам изготовить специальный рычаг из металлической трубы. Он значительно упрощает закручивание. Причём чем длиннее и больше плечо рычага, тем проще вам будет выполнять работу
Оптимальная длина – от 2 метров.
Обратите внимание – на этом этапе работа выполняется вдвоём

Также важно следить за вертикальностью конструкции с первых секунд работы
Выдерживаем угол 90 градусов, даже без минимальных отклонений. В противном случае, работу придётся переделывать заново.

Сваи можно установить как вручную, так и с использованием спецтехники

Достоинства

На смену деревянным сваям, активно применяемым в прежние времена, пришли трубы из металла или асбестоцемента. Сегодня фундамент часто сооружают из кирпича. Но наиболее популярный и, по мнению многих специалистов, наиболее удобный в монтаже вариант – это применение винтовых свай для оград на дачном участке, как на фото. Установка подобных конструкций отличается высокой эффективностью, практичностью и удобством.

Сваи под забор выполнены в виде металлических труб, концы которых имеют режущие лопасти. Именно благодаря такому строению подобные опоры для ограждений легко ввинчиваются в грунт на определенную вами глубину. При этом лопасть обладает особой формой, что дает сваям возможность надежно закрепиться в грунте.

Это и объясняет высокую популярность таких свай для заборов, как на фото. Определим основные факторы, способствующие высокому спросу на подобные материалы:

• точность монтажа;
• высокий уровень прочности;
• легкий ремонт;
• возможность монтажа при любой погоде;
• возможность установки неподалеку от уже возведенных строений и коммуникационных систем.

Благодаря использованию литых конструкций, как на фото, становится возможным монтаж ограждения за считанные дни. Это очень важный момент, ведь многие стремятся, как можно раньше, завершить строительные работы.

Подобные опоры зачастую поддаются предварительной обработке особым антикоррозийным веществом. Это обеспечивает материалу надежную защиту от влаги.

Все это и делает такие изделия весьма востребованными в процессе монтажа разных по своим характеристикам заборов.

Достоинства и плюсы свайно-винтового фундамента

Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.

+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.

+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.

Да-да, это свайно-винтовая контрукция.

+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.

Монтаж могут осуществить даже непрофессионалы.

+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.

+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.

+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.

Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.

+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.

Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.

+8. Чистота участка после закладки фундамента.

При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.

+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.

+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.

СВФ, возведенный зимой.

+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.

+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.

+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.

Преимущества и недостатки забора

Из плюсов ограждения необходимо отметить:

1. Долговечность. Срок службы винтовых свай достигает 100 и более лет.
2. Надежность крепежа. При установке труба ввинчивается, сохраняя прежнюю плотность грунта.
3. Способность выдерживать высокие нагрузки в несколько тонн, чтобы возводить забор из кирпича, камня, ковки. Одна свая выдерживает до 4 т.
4. Возможность круглогодичного монтажа. Строительство допускается проводить даже зимой.

5. Быструю установку. Для вкручивания одной опоры потребуется не больше 30 минут. Если весь процесс не подразумевает применения бетонирования, то работы выполняются быстро и без спецтехники.

6. Демонтированные сваи разрешается применять повторно.
7. Низкую цену. Выйдут в половину дешевле, чем возведение ленточного или столбчатого фундамента.
8. Не нужно проводить подготовительные работы перед крепежом. Их удобно фиксировать даже между деревьями.

Из минусов такого забора выделяют:

1. При высоком уровне подземных вод владельцам участка придется покупать антикоррозийные средства, которыми обрабатывают винтовые стойки.
2. Не рекомендуется применять на скальных, каменистых почвах, поскольку высокий риск повреждения защитного покрытия столба.
3. Привлечение спецтехники для строительства ограждения на больших площадках влечет дополнительные расходы.

Вопросы и ответы

При использовании винтовых свай у неподготовленных людей всегда возникает масса вопросов. На некоторые из них можно ответить сразу и избавить пользователей от поисков необходимых сведений.

Надо ли рассчитывать несущую способность винтовых свай при изготовлении забора?

Самые тонкие сваи с диаметром ствола 57 мм свободно выдерживают нагрузку в 1,5 т. такие опоры гарантированно выдержат вес забора из штучных элементов. Если нужен сплошной забор из профнастила, можно использовать более мощные сваи диаметром 89 мм. Они выдерживают нагрузку в 3-4 т. Такие возможности свай позволяют не делать сложный расчет, если вес и нагрузки на полотно не будут слишком велики. Если расчет все-таки нужен, проще всего использовать онлайн-калькулятор и получить искомые величины за пару минут.

Как рассчитать количество винтовых свай?

Самый простой способ — расчет по длине строительных материалов. Его используют в ходе строительства заборов, парапетов и прочих сооружений малого веса. Если используются поперечины из швеллеров длиной 4 м, можно принять длину пролета (или расстояние между сваями) 2 или 4 м. Остается лишь разделить общую длину забора на размер одного пролета, чтобы получить требуемую величину.

Какой способ установки свай лучше, ручной или механический?

Механический способ лучше, так как он надежнее, при нем бывает гораздо меньше отказов или отклонений от вертикали. Однако, подход техники возможен не на каждый участок, поэтому, иногда приходится предпочесть ручной способ. Он гораздо труднее и не столь надежен, но, при отсутствии альтернативы приходится использовать доступные средства.

Как быть, если установка толстых свай невозможна, а вес забора и ожидаемые нагрузки слишком велики?

В таких случаях используют сдвоенные сваи. Их устанавливают по 2 штуки рядом друг с другом на расстоянии от 3 до 8 диаметров ствола. Такие опоры значительно прочнее, но их надо соединить друг с другом, чтобы получить удвоенные механические характеристики опор.

Как изготовить забор на винтовых сваях из кирпича?

Кирпичный забор строится обычным способом. Единственным отличием станет начало работ — производится разметка и установка свай. Затем их связывают поперечинами с минимальной высотой над грунтом. После этого обкладывают каждый столб кирпичом, получая массивные прямоугольные опоры. Остается лишь выполнить кладку пролетов.

Забор в европейском стиле

Забор в виде карандашей

Забор в готическом стиле

Забор из асбестоцементных труб

Кодовые замки для калиток

Забор из маскировочной сетки

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

   Пример монтажа различных конструкций на винтовых сваях

   Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом

   Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.

4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Особенности монтажа

Винтовые сваи можно установить двумя способами. Либо механическим, либо ручным. А совмещение свай с основанием забора осуществляется несколькими методами. Среди них выделяют следующие варианты:

• путем бетонирования;
• при помощи сварочного аппарата;
• с использованием механического крепления;
• выполнение кирпичной кладки вокруг опоры и т.п.

Монтаж опор в большинстве случаев можно свести к ручному вкручиванию. Однако для этого понадобиться иметь специальный монтажный ключ. То есть, данная технология на самом деле проста и не требует большого количества времени на свою реализацию.

Даже при ручном методе вкручивания опор не страдает прочность забора. Это дополнительный плюс подобным конструкциям.

Помимо заборных стоек специалисты рекомендуют обеспечить ограды особыми крепежными элементами, благодаря которым можно добиться исключения необходимости сварочных работ в процессе установки перемычек изгороди.

Это значительно упростит строительные работы и даже несколько снизит объем расхода материала и денежных средств. Вообще, строительство оградки с винтовыми опорами можно свести к следующей последовательности действий:

1. Размечаем периметр загородного участка;
2. Устанавливаем винтовые сваи;
3. Монтируем элементы крепления;
4. Крепим пролеты к опорам.

Разметку периметра дачного участка можно осуществить следующим образом. Сначала разметить замыкающие и угловые опоры, затем расположение опор для ворот, и в самом конце — пролетных стоек.

После того, как опора ввинчена в грунт, полость, которая образовалась при этом, можно заполнить раствором бетона. Тогда опоре будет обеспечена надежная фиксация и защита от коррозийных процессов под действием влаги в грунте, что наделит фундамент ограждения дополнительной прочностью.

Подведем итоги

Заборы из профнастила на сваях – прекрасный вариант ограждения для дачного участка. Даже учитывая тот факт, что винтовые сваи обойдутся вам немного дороже обычных металлических опор, не должен вас останавливать. Так как подобные опоры окупаются очень быстро. К тому же их качество, эффективность и прочность всегда находятся на должном уровне, а срок службы очень долгий.

Какие нагрузки наиболее опасны

Полотно забора испытывает разные виды нагрузок:

• механические. Сюда входят воздействия разного типа — от прямых попыток разрушить ограждение, до случайных ЧП (например, наезд грузовика при развороте и т. п.);
• ветровые;
• эксплуатационные (воздействия от створок ворот или навесных предметов — светильников, сигнализации, защитных систем);
• грунтовые (подтопления, морозное пучение, просадки).

Наибольшую опасность представляют ветровые нагрузки. Сильный порыв, воздействующий на полотно большой площади, способен опрокинуть забор. Иногда его сдвигает с места или срывает с опор и уносит на значительное расстояние.

Важно! В регионах с возможными ураганными ветрами необходимо устанавливать усиленные опоры и делать полотна, проницаемые для потока воздуха. Это помогает уменьшить нагрузку на полотно

Кроме того, часто причиной возникновения проблем становятся грунтовые воздействия. Если на участке наблюдается морозное пучение почвы, необходимо делать независимые (или глубоко заглубленные) опоры, а также рекомендуется отказаться от сплошной фундаментной ленты — ее начнет выдавливать из грунта, изменится уровень укладки и конфигурация опор.
