Утепленные секционные ворота для вашего гаража

Подготовка к монтажу секционных ворот

Особое внимание необходимо при установке направляющих Установка секционных ворот своими руками начинается с подготовки. Пошаговая инструкция включает следующие действия

Отделывают стены и потолок, если это не было сделано. Чаще всего их оштукатуривают, так как этот материал позволяет выровнять поверхности.
Проверяют плоскость стен относительно друг друга. Каркас можно монтировать на кривые поверхности, однако это требует специального крепежа и делает всю конструкцию ненадежной.
Простенок и притолоку заделывают металлическим уголком.

Если подъемные ворота устанавливают в готовом гараже, заменяя распашные створки, в подготовительные работы включают и другие мероприятия. Нужно переместить потолочные светильники, позаботиться об электропроводке, убрать тепловую пушку, если таким образом гараж отапливается.

Типы

На рынке представлено три типа системы, которые подразделяются на два подвида. Механизм привода бывает следующих типов:

рычажный;
линейный. Данный вид разделяется на две категории: гидравлические и электромеханические системы;
подземный механизм открывания.

Исходя от параметров ограждения и возложенных на них опций, конструкцию можно разделить на несколько категорий:

Бытовая. В ней располагаются устройства, используемые для легких створок загородных домов;
Промышленная. В данной категории присутствуют усиленные модели, предназначенные для тяжелого ограждения с интенсивной пропускной системой;
Чтобы удлинить линейное оборудование, производителями применяется телескопическая система.

Линейный

Данная конструкция считается самой популярной. Устройство механизма представляет собой короб продолговатой формы, который напоминает своим внешним видом трубу.

В нем присутствует весь механизм системы, комплект которой составляет:

привод линейного механизма;
электрический двигатель;
в составе механизма нет редуктора и рычагов. Подключение девайсов осуществляется при помощи контролирующих блоков и электросети.

Двигатель осуществляет вращение без вспомогательных механизмов. Винт передвигает гайку по резьбовым направляющим. При помощи такого способа происходит трансформация вращательной энергии в перемещение гайки, которая осуществляет воздействие.

Корпус с функционирующими элементами закрепляется на самой створке.

Существует несколько видов червячного механизма:

электромеханический;
гидравлический.

Устройство первого типа описывалось ранее. Гидравлическая модель считается наиболее надежной и дорогостоящей. В устройстве присутствует реверсивный гидравлический нанос, работающий от шестерней, которые осуществляют свое действие за счет двигателя.

Насос выпускает гидравлическую жидкость в рабочие цилиндры. Масляная смазка осуществляет давление на манжету, а корпус, прикрепляемый к воротам, выполняет функцию рычага. Он может выдерживать значительный вес и парусность.

Рычажный

Рычажный привод также пользуется популярностью среди поклонников автоматических распашных работ, несмотря на более крупные размеры. Силовой агрегат при помощи шестеренчатого редуктора осуществляет передачу усилия на вертикальный вал. На данном валу прикреплен рычаг, который противоположным концом воздействует на дверцу.

В конструкцию сразу закладывается плавность хода. Энергия силового агрегата при помощи редукторного узла передается к ведущему валу, соединяемому с рычажной передачей. Данные рычаги приводят в движение створки.

Подземный

Автоматизированный механизм, устанавливаемый на распашные ворота под землей, считается наиболее дорогим и продвинутым видом продукции. Она обеспечивает воротам привлекательную внешность, так как механизм присутствует под землей. Устройство работает достаточно тихо, что добавляет ему популярности.

Установка гаджета производится в специальный короб, который находится под землей. Он располагается на уровне дороги, прямо под петлями конструкции. Такое решение позволяет сделать конструкцию невидимой даже во время функционирования.

Подготовка к монтажу секционных ворот

Особое внимание необходимо при установке направляющих

Установка секционных ворот своими руками начинается с подготовки. Пошаговая инструкция включает следующие действия.

Отделывают стены и потолок, если это не было сделано. Чаще всего их оштукатуривают, так как этот материал позволяет выровнять поверхности.
Проверяют плоскость стен относительно друг друга. Каркас можно монтировать на кривые поверхности, однако это требует специального крепежа и делает всю конструкцию ненадежной.
Простенок и притолоку заделывают металлическим уголком.

Проверка работоспособности ворот

После монтажа ворот проверят их функциональность:

Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.

Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.

Подготавливаем дверной проем

После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.

Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.

В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.

Идеальный проем

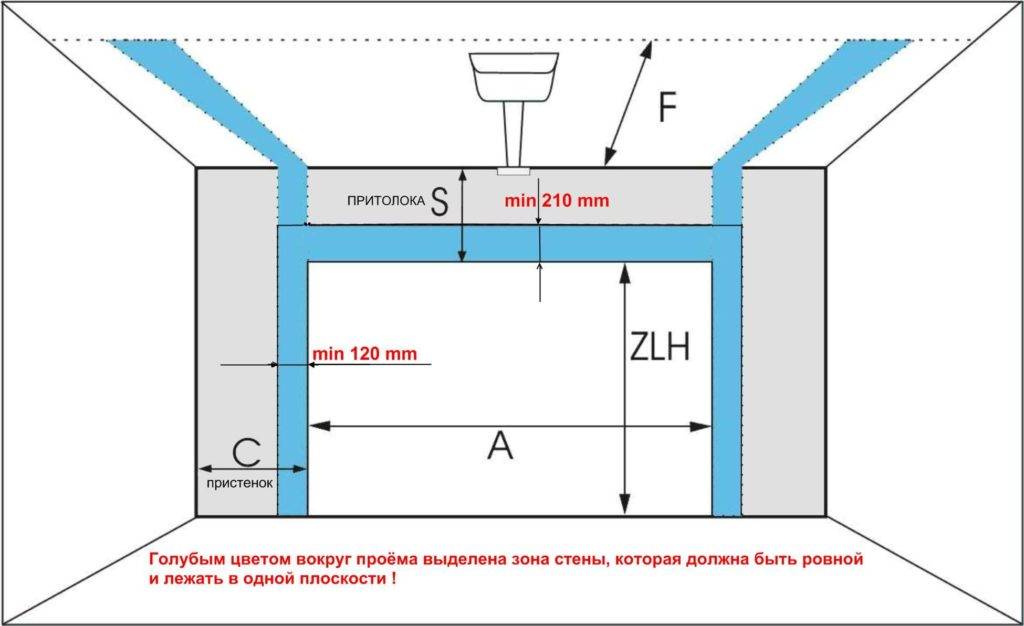

Секционные ворота устанавливаются внутри помещения внакладку. Для успешного монтажа проем и пол должны отвечать следующим требованиям:

Притолока – от 100 мм для ворот с пружинами растяжения и 210-250 мм для ворот с торсионными пружинами. Боковые расстояния – минимум 120 мм. Если притолока и боковые расстояния маленькие, то уменьшите проем или закажите комплект для встроенного монтажа.
Проем из цельного кирпича, прочного бетона, массива дерева, металлического швеллера.
Проем из пустотелого кирпича, пеноблоков, газосиликатных блоков и сэндвич-панелей, обрамленный по периметру стальным уголком.

Притолока и боковые расстояния – в одной плоскости.
Ровная и гладкая поверхность без сколов, наплывов штукатурки, головок креплений.
Пространство для монтажа свободно от строительных конструкций, второй перемычки, трубопроводов отопления и вентиляции, других коммуникаций. При наличии препятствий за высоту притолоки считается нижняя их точка.
Ровный пол с перепадами не более 1 см для плотного прилегания нижнего уплотнителя ворот. При заливке стяжки после установки ворот четко отметить уровень пола и перенастроить привод.

Как увеличить срок службы

Главным условием исправной работы секционных ворот является хорошая фиксация деталей и строгая вертикаль дверного проёма. Малейшая погрешность сводит на «нет» любые старания и нарушает функционал конструкции.

Во избежание ошибок следуйте нашим советам:

При установке несущих элементов не используйте монтажную пену и не вбивайте колышки, пытаясь подровнять конструкцию. Заполняйте пустоты металлическими подкладками. Вопрос их наличия следует решать накануне проведения общих работ.
Все действия выполняйте строго по инструкции. Не монтируйте детали вразнобой – они имеют свою последовательность соединения, прописанную инструкцией. Сборку полотна всегда начинайте с нижней панели. Тщательно проверяйте, насколько плотно стыкуются верхняя створка и нащельник. По мере необходимости повысьте плотность путем регулировки верхних кронштейнов.
После выполнения работ по оснастке конструкции ручками, замками и прочими мелкими деталями приступайте к монтажу уравновешивающих пружин. Правильной установкой считается та, при которой подъёмные тросы всегда натянуты.
Венчает работу монтаж ворот с фиксацией ограничителя хода конструкционного полотна и электропривода. Способность полотна к нормальному перемещению проверьте путем неоднократного открытия-закрытия ворот.

Качественные секционные ворота с подъёмом можно купить в готовом виде, а можно сделать своими руками. Их эксплуатация требует периодического осмотра всех составляющих комплекта. Если конструкция собиралась самостоятельно, хозяину будет нетрудно разобраться что к чему и устранить возникшие неполадки.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот Hormann

Монтаж дополнительных элементов

Ручки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Пружина

Механическая система защиты от обрыва пружины

Электропривод ворот

Установка автоматики

Разблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Конструкция сэндвич-панелей для секционных ворот

Что такое сэндвич-панели? В англо-русском словаре находим, что sandwich означает бутерброд. В строительстве под этим термином понимают конструкцию, собранную из двух листов оцинкованной стали и имеющую прослойку в виде утеплителя (например, полиуретановая пена). Сэндвич-панели изготавливают только в промышленных условиях. При сборке ворот между секциями размещают эластичный материал, который создает препятствия к проникновению холода.

В инструкции обычно указано, какой теплоизолятор использовал производитель при изготовлении сэндвич-панелей. Если для создания прослойки мастер брал минеральную вату, хозяин будет знать, что конструкция не горит и не плавится. Если на производственные нужды расходовались полистирольные соединения, изделия получились прочными и гигроскопичными.

Несмотря на конструктивную сложность секционных ворот, при желании в них можно вмонтировать входную калитку. Если владелец помещения планирует ставить ее самостоятельно, он должен обдумать, что для него будет удобнее – стандартный или высокий порог. Входная группа с калиткой оценивается гораздо дороже, чем стандартные секционные ворота. Разница в стоимости достигает 40 %.

До начала монтажных работ важно определиться с размерами сэндвич-панелей. Стандартными параметрами для ворот являются:

Стандартными параметрами для ворот являются:

385
500
610 мм.

Толщина утепленных изделий варьируется в пределах 35 – 40 мм. Без утеплителя это значение составляет 20 мм.

Монтаж ворот

1. В первую очередь, на панель необходимо закрепить с помощью саморезов верхние панели ролика. Затем производится монтаж боковых опор. Для этого на средней панели делаются отверстия и устанавливаются внутренние петли, после чего на нижнюю панель монтируются нижние угловые кронштейны.

2. Затем с помощью уровня регулируются горизонтальные панели и производится установка направляющих. Следите, чтобы нижняя панель равномерно заходила своими краями за проем.

3. Чтобы произвести монтаж вертикальных направляющих, необходимо между торцами панели и их кромками оставить расстояние 30 мм, после чего к стене проема крепятся угловые стойки. Прежде чем их крепко затянуть саморезами, необходимо с помощью уровня провести регулировку направляющих.

Процесс монтажа секционных ворот достаточно прост

4. Для увеличения жесткости конструкции горизонтальные направляющие устанавливаются в сборе с S-профилем. Для соединения вертикальных и горизонтальных направляющих используются отверстия, которые имеются в профиле.

5. Далее берется трос и делится на 2 части. Один конец троса делается петлей и цепляется за нижнюю панель с боковой стороны. Тот же самый процесс проделывается и с другой половиной троса, цепляя его за вторую сторону панели. Затем в отверстия, находящиеся на угловых кронштейнах, вставляются распорные втулки, заранее надетые на ролики. После чего ролики с роликовыми держателями устанавливаются на боковые опоры.

6. Потом производится монтаж верхней панели. Роликовые держатели прикрепляются к верхним опорам. Далее собранный вал нужно установить в опорные кронштейны и закрепить пружины. После чего берется соответствующей длины трос и накручивается на барабан. Барабан, в свою очередь, необходимо прикрепить к кронштейну, зафиксировать трос и взвести пружину.

7. Затем относительно оси проема на S-профиль производится монтаж буферов. После чего S-профиль нужно прикрепить к горизонтальным направляющим, которые потом монтируются к потолку гаража.

8. Чтобы правильно утеплить ворота, между панелями устанавливается уплотнитель для секционных ворот. Благодаря нему закрываются щели и предотвращается проникновение холодного воздуха в помещение.

9. Для большей функциональности ворот их можно оснастить автоматикой. Для этого с направляющей необходимо соединить привод, который предварительно устанавливается на металлическую втулку. После на ней монтируется крепежный кронштейн и крепится к воротам.

На этом этапе монтаж ворот закончен, и вы можете быть уверены, что теперь никакие погодные условия не повлияют на благоприятный климат помещения.

Отделка портала гаража

Красный отделочный пустотелый кирпич, которым был отделан вход в гараж, вполне бы мог служить отделкой портала новых ворот. Но новый столбик из кирпича и щель между ним и стеной портили внешний вид. Да и бетонная балка над входом лежала криво и после демонтажа коробки старых ворот имела неприглядный вид. Внутреннюю часть портала я отделал плитками керамического гранита, аналогичными был выстлан пол в гараже. Оказалось, что это самый дешёвый вариант облицовки. По-случаю мне удалось купить на распродаже керамический гранит за небольшие деньги (клей для укладки плитки и затирка для швов обошлись примерно в ту же стоимость). Штукатурить бетонную балку на потолке и клеить на неё плитки не имело смысла с точки зрения трудозатрат. Там я сделал своеобразный подвесной потолок; на дюбель-гвоздях закрепил деревянные бруски, предварительно тщательно прокрасив их и прикрепил к ним алюминиевые уголки. Так как балка лежала криво, то пришлось повозиться, подбирая толщину брусков. Между уголками подвесил плитки керамического гранита на сухую.
Такая конструкция будет сильно промерзать в мороз, в оттепель будет образоваться иней и конденсат. Да и ворота могут просто примерзнуть в этом месте к порталу.
В деревянных брусках я просверлил отверстия диаметром около 6 мм с шагом около 30 см и через эти отверстия залил пустоту между плитками и балкой строительной пеной. Расстояние между плитками после этой операции необходимо проконтролировать и если надо, распределить равномерно.
Чтобы облицевать плиткой внутреннюю часть портала ворот, где расположена петля для замка, необходимо было просветлить в плитке отверстие диаметром 14-16 мм, которое бы точно совпадало с отверстием в стене, в которое был установлен анкер. Отверстие надо было сверлить недалеко от края плитки.
Попытка просверлить плитку из керамического гранита обычным стареньким алмазным сверлом закончилась неудачей — при небольшом нажатии на дрель, плитка раскололась.
Вторая попытка — вырезать паз в плитке болгаркой с диском по камню — закончилась аналогично.
Пришлось воспользоваться инструментом Roto Zip с алмазным бором.
Внешнюю часть портала я отделал декоративной плиткой — искусственным декоративным камнем. Я выбрал самый простой рисунок. Рисунок можно смоделировать на компьютере, сделав несколько фотографий плитки и комбинируя ее. Можно поступить проще — перекладывая плитку на полу гаража и подбирая наиболее удачный вариант. Можно скомбинировать эти два действия. Дело в том, что плитка — разных цветов и оттенков. На компьютере можно смоделировать схему раскладки плитки, а уж потом, разложив её на полу, подобрать нужные цвета и оттенки. Плитка довольно хорошо режется обычно болгаркой с диском по камню.

Установка секционных ворот гаража

Последовательность монтажа секционных ворот подробно описана в инструкции к каждой модели

Если решено, что установка секционных ворот гаража будет выполняться своими руками, то обратите внимание на несколько рекомендаций:

освободите место возле проема. До потолка при монтаже торсионного механизма должно оставаться расстояние не менее 30 см, по бокам гаражных ворот – не менее 45 см;
очистите и укрепите проем. Лучшее решение – прочный металлический каркас;
Вам понадобятся для установки ворот перфоратор, дрель, отвертки крестовая и обычная, уровень, молоток. Заранее следует купить и все метизы – болты, гайки, саморезы по дереву и металлу – в инструкции четко указано количество необходимых крепежей, но, лучше брать с небольшим запасом;
нанесите разметку мелом на проем, руководствуясь инструкцией, так будет легче собирать этот сложный конструктор, и не Вы не ошибетесь в размерах;
выставляете все элементы ворот по уровню – малейший перекос ведет к деформации всей конструкции;
сразу плотно фиксируйте все элементы.

нельзя выравнивать каркас при помощи дощечек или монтажной пены, нужны только металлические прокладки, они жестко фиксируют каркас гаражных ворот;
сборку полотна начинают с нижней секции ворот, после монтажа каркаса;
последними устанавливаются верхняя створка ворот и нащельники, которые должны плотно прилегать к каркасу ворот. Верхние кронштейны позволяют правильно выставить всю конструкцию;
крепление подъемного механизма выполняют после установки ворот каркаса и дверного полотна, так же, как и монтаж дополнительных комплектующих элементов гаражных ворот;
устанавливая пружинный механизм нужно учитывать, что натяжение подъемных тросов должно быть постоянным;
в последнюю очередь устанавливают ограничитель, который регулирует подъем секций и автоматический привод.

Если нет опыта монтажа секционных ворот, то своими руками правильно установить конструкцию сложно, лучше заказать профессиональный монтаж от компании производителя. Некоторые продавцы предлагают установки секционных ворот с существенной скидкой или вообще бесплатно.
