Как установить пружинные петли на дверь: особенности монтажа

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.

Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Как ее можно установить на дверь?

Дверная петля пружинная устанавливается с помощью врезки. Количество крепежных элементов выбирают, исходя из размеров дверного полотна, его веса. Обычно используют 2 петли на каждые 25 кг массы.

Последовательность монтажа двусторонних петель:

1. На местах установки прорисовывают отметки для крепления.
2. На размеченных местах выполняют углубления в 2 мм.
3. С крепежа снимается фиксатор пружины. Он находится на втулке.
4. Раскрытая петля примеряется к разметке. Выполняют фиксацию шурупами.
5. Закрепляется фиксатор. Для этого выполняют круговые движения ключа на втулке.

Установка не имеет никаких сложностей, не требуется специальных умений. Качающуюся петлю можно смонтировать до сборки дверной коробки. Для этого требуется расположить коробку на ровной поверхности. Затем выполняется врезка петель. Крепежи подгоняют, чтобы исключить щели, различные перекосы. Полотно необходимо снять, а короб смонтировать После установки коробки в дверной проем проверяют правильность работы. Для этого используют лазерный уровень. Если все ровно, то на последнем этапе навешивают полотно.

Встречаются двери, обладающие нестандартными размерами и большой массой. В таком случае разрешается использовать накладной метод установки, а не врезной. Такой вариант допустим и при использовании нестандартных материалов. Для накладного монтажа применяют от 4-5 петель.

Виды и особенности

Исходя из особенностей устройства, барные крепежи на пружинах отличаются:

• практичностью, позволяют открывать двери внутрь и наружу без использования рук;
• эргономичностью, незаметным внешним видом, удобством при монтаже;
• узкой спецификой, используются для монтажа технических дверей в специальных местах с высокой проходимостью: в больнице, ресторане, магазине, торговом центре и пр.

Кроме нержавеющей стали пружинные петли могут изготавливаться из латуни, бронзы, алюминия или с добавлением цинка, от чего зависит тип их внешнего декорирования. Например, латунные дверные фиксаторы чаще всего покрываются хромом, чтобы уберечь поверхность от механических повреждений и сделать ее более прочной.

Оцинкованные крепежи, наоборот, обрабатываются сверху латунью, чтобы получить привлекательный внешний вид: гладкий, с золотым отливом. Обилие внешней декоративной обработки, а также цветовых вариаций позволяют подобрать вариант петель под любой стиль интерьера или тип обшивки полотна.

По типу регулировки дверные механизмы делятся на:

• левосторонние;
• правосторонние;
• универсальные.

В качестве видового разнообразия может выступать наличие возможности регулировки положения и скорости закрывания дверного полотна. Маятниковые крепежи в виде петель могут изготовляться с подшипниками или без них. Первые обеспечивают бесшумность, мягкость и плавность закрытия полотна, однако стоят дороже стандартных петель.

Установка и регулировка петель

Монтаж петли

Установить ввертные петли можно, руководствуясь следующей схемой:

1. дверное полотно фиксируется на полу для придания устойчивости, способствующей корректной установке петель. Для фиксации дверного полотна можно использовать специальные стойки, приобретенные в магазине или изготовленные самостоятельно;

Простейшие устройства для фиксации дверного полотна

1. на дверном полотне и коробке производится разметка мест, предназначенных для установки петель;

Если на дверь устанавливается две петли, то минимальное расстояние от верха и низа полотна должно составлять 15-20 см. При необходимости установки большего количества петель расстояние от верха и низа можно сократить до 8-12 см.

1. на дверное полотно при помощи обычной струбцины крепится шаблон для установки петли. Шаблон может поставляться в комплекте с петлей или продаваться отдельно. Изготовить шаблон можно и своими руками;

Готовый шаблон для установки различных ввертных петель

1. при помощи дрели со сверлом подходящего диаметра просверливаются отверстия для штырей. Количество отверстий равняется количеству штырей, а глубина каждого отверстия длине штыря;
2. аналогичным способом производится подготовка дверной коробки;
3. части петель устанавливаются на предназначенное для них место при помощи отвертки или специальной насадки на дрель;
4. створчатая часть петли навешивается на рамную часть;

Соединение частей ввертной петли

1. при необходимости устанавливаются декоративные колпачки.

Все работы рекомендуется проводить предельно внимательно и аккуратно.

Регулировка петли

Регулировка ввертных петель возможна в трех направлениях. Для регулировки требуется затянуть или ослабить регулировочные винты, расположенные на корпусе петли, следующим образом:

• чтобы отрегулировать расположение двери в горизонтальном направлении, требуется вращать верхний регулировочный винт;
• для регулировки прижима и выравнивания зазора между дверью и коробкой требуется вращать нижний винт;
• винт, расположенный посередине, позволяет установить дверное полотно в правильном положении относительно вертикальной оси.

Болты, отвечающие за регулировку дверного полотна относительно коробки

В зависимости от вида петли регулировка может производиться отверткой или специальным ключом, поставляемым в комплекте.

Ввертные петли применяются для установки различных видов дверей и окон. Они компактны и отличаются невысокой стоимостью

Перед установкой важно правильно подобрать петлю и ознакомиться со схемой, представленной в статье

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

• имеют эстетичный внешний вид;
• не требуют специальных инструментов для монтажных работ;
• поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

• крепления рассчитаны только на идеально ровное полотно;
• некачественный металлический материал способствует деформированию изделия под тяжестью двери;
• снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

• канцелярский нож;
• дрель или шуруповёрт;
• саморезы;
• свёрла.

Технология выполнения монтажных работ:

1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.
   Разметка крайних отверстий производится шилом

   Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.

2. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
   Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.
   Проверка зазоров между петлей и полотном: они должны быть одинаковыми

   Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.

3. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
   Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.
   В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

   Убираем полотно в сторону.

4. Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
5. Прикладываем и продавливаем шилом крайние отверстия.
6. Высверливаем отверстия под саморезы и вкручиваем их.
7. Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

Установка дверных петель в фото примерах

Естественно, сверху от полотна двери отметке будет совпадать верх петли, а снизу низ. Причем, когда отмеряете с краев полотна 20 см, обозначьте стрелками, в какую сторону будет смещаться петля, чтобы не перепутать.

Затем прикладываем петлю по краю отметки и остро отточенным карандашом обводим ее по факту, врезку мы будем делать по намеченному контуру, потому что карта петли обычно не имеет строгой геометрии, а врезанная по факту она будет сидеть, как влитая.

Чтобы впоследствии не перепутать петли, на обратной стороне каждой мы делаем отметку маркером.

Поскольку врезку петель мы будем производить стамеской и есть риск смещения ее во время работы, нам необходимо сделать для нее направляющие. Для этого обойным ножом мы аккуратно прорезаем отметку контура петли.

Затем делаем выборку стамеской прорезанной области и получаем ступеньку углубления, с которой наша стамеска уже не соскользнет.

Далее делаем горизонтальную отметку на необходимое нам углубление.

Затем по краю с помощью стамески (стамеска ставиться заточенной стороной в сторону выбираемой площади) и молотка обходим контур, углубляясь на толщину карты петли и делаем выборку под посадку петли.

Причём, петля должна сесть не заподлицо, а иметь выступ полмиллиметра (и на двери и стоевой коробки), это делается для возможности дополнительной регулировки в ходе установки двери .

После садим нашу петлю в паз и делаем шилом разметку под саморезы, причем, чуть смещаем ее в сторону, чтобы саморезы плотно прижали карту к краям.

Высверливаем сверлом 3 мм место для саморезов, чтобы в момент закручивания древесина не треснула.

Садим петли в пазы и прикручиваем. Дверь готова, очередь для стоевой коробки.

Сверху вниз перемеряем пели на полотне двери (бывает, смещаются), записываем точные размеры, добавляем по 3 мм и делаем отметку на стоевой коробке.

Единственное отличие, что все отметки теперь от верха петли.

Повторяем весь процесс, описанный выше, ваши петли будут врезаны идеально, останется собрать коробку и установить дверь .

Карточные петли

Они встречаются в двух исполнениях, и именно такие петли установить проще всего.

Накладные

Их половинки отличаются размерами и конфигурацией. При закрывании двери они просто утапливаются одна в другой. При их установке выборка древесины не делается; крепление деталей производится непосредственно на торцевой части полотна и косяка. Имеющегося между ними зазора вполне достаточно, чтобы петли данной группы не мешали двери в любом ее положении.

Прямые

Эту разновидность карточных петель обязательно нужно «утапливать», по аналогии с врезными навесами. А технология та же самая – выборка древесины и фиксация.

Отличие от накладных петель лишь в форме «лепестков». А методика их крепления абсолютно одинакова.

Скрытые

Эти дверные петли своими руками установить сложнее других. Дело не в особенностях технологии, а в предельной точности разметки и выборке материала основы. К тому же понадобится эл/инструмент, если думать о качестве крепления.

Порядок действий следующий:

• Разметка участков для монтажа составных частей навеса.
• Обустройство «окон» для элементов механизма, но только фрезеровкой; никакой другой инструмент точности не обеспечит.
• С помощью стамески делается выборка для небольшого «притапливания» деталей навеса.
• Сверление отверстий для крепежа.
• Разборка петли (в инструкции производителя указано, как это делается применительно к конкретному изделию).
• Фиксация половинок по месту. Большая часть устанавливается на косяке, меньшая – на створке.
• Навешивание полотна, соединение деталей петли и скрепление их затяжным винтом.

В продаже есть и другие разновидности навесов, но применительно к ним термин «врезка» не подходит – они крепятся несколько иначе.

Технология врезки петель не отличается повышенной сложностью. Но с учетом стоимости дверей, желательно, прежде чем приступать к работе с ними, потренироваться на какой-нибудь заготовке (доске, брусе). А если нет уверенности в своих способностях, то стоит обратиться к специалисту. Оплата его услуг выйдет намного дешевле, чем реставрация двери или приобретение новой взамен испорченной.

Какие функции должен выполнять захлопывающий механизм?

Перед тем, как сделать автоматический доводчик двери своим руками, необходимо иметь представление, что он в итоге должен обеспечивать. Главное функцией становится амортизация — предотвращение удара полотна двери о коробку. Наряду с этим выделяют следующий функционал:

• регулировка — возможность устанавливать скорость закрывания;
• притягивание — при неплотном закрытии механизм сам дозахлопнет дверь;
• фиксация — возможность закрепить доводчик в одном положении.

Свой закрывающий механизм должен осуществлять притягивание и плавное закрывание двери. Для этих целей используются готовые детали из автомобилей или подручные средства.

Установка скрытых петель

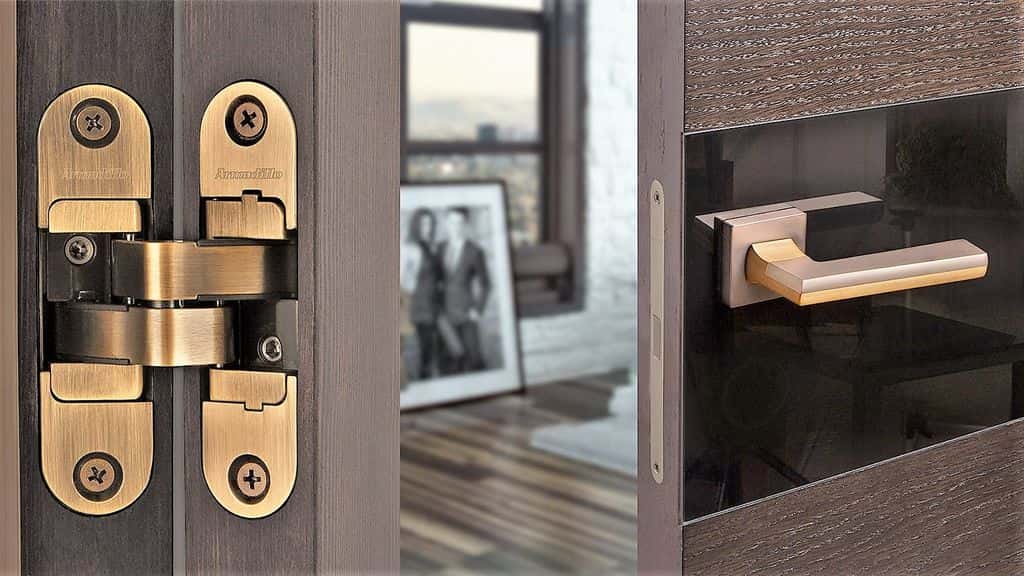

Современный усовершенствованный и популярный вариант — скрытые петли. Главное достоинство таковых устройств — высокий класс сопротивляемости взлому, что позволяет использовать фурнитуру для входной двери.

Большое достоинство скрытых конструкций и в том, что за ними самый легкий уход. По статистике, подобная фурнитура редко ломается, редко ремонтируется и заменяется — все дело в высокой эксплуатационной надежности. Самые экономичные скрытые петли способны выдержать нагрузку до 40 кг, а высококачественные, более дорогие — до 200 кг.

скрытые петли

Скрытая фурнитура устанавливается, как и видимая, на правый или левый торец створы. Такое устройство годится для дверей:

• деревянных;
• алюминиевых;
• стальных;
• из МДФ.

Скрытые петли — самые дорогие из представленных. Поэтому чаще всего их приобретают в комплект к дверным конструкциям премиум-класса. С установкой таких возможно справиться самостоятельно: они стандартно поставляются вместе с подробной иллюстрированной инструкцией.

Монтаж скрытой петлевой фурнитуры производят по плану:

1. Карандашом намечают желательное расположение на полотне и коробке: большее «крыло» — на косяке, меньшее — на полотне.
2. Электрофрезером внутри намеченных контуров делают углубления под пластины. При неимении инструмента орудуют стамеской и молотком.
3. Прикрепляют «крыло шурупами.
4. Разъединяют петли: не прикрепленную пластину прикладывают к дверному коробу, фиксируют ее теми же саморезами.

Установка подобной фурнитуры осложняется необходимостью использования электрического фрезера.

Как поставить пружину на дверь?

Рассмотрим подробнее, как правильно устанавливать на дверь устройства автоматического запирания различных типов.

Обычная пружина для двери

Наиболее простой вариант, монтаж на дверь которого обычно не вызывает каких-либо затруднений. На концах дверной пружины есть специальные проушины. Перед тем, как поставить пружину на дверь, нужно прикрутить два крючка – один на дверь, а другой на стену или дверную коробку. Расстояние между ними при закрытой створке должно быть немного большим, чем длина пружины. Это обеспечит необходимую силу прижима полотна. После этого достаточно зацепить проушины за крючки.

Важно! Главная сложность в этом процессе – правильный выбор пружины. Её жесткость и длина должны соответствовать массе и габаритам, которые имеет дверь

В противном случае дверь может закрываться слишком резко или не закрываться вообще. Поэтому перед покупкой и монтажом механизма желательно произвести хотя бы приблизительный расчет характеристик или обратиться за помощью к специалистам, которые имеют большой опыт и знают, как установить пружину на дверь для комфортной, длительной и беспроблемной эксплуатации.

Доводчик для двери

Монтаж доводчика на дверь осуществляется в такой последовательности:

1. Выбираем подходящую модель. Она должна соответствовать параметрам двери. Например, для полотна массой 20 кг и шириной 800 мм можно использовать доводчик типа EN1, а для 40-килограммового полотна шириной 900 мм подойдет модель типа EN2. Для тяжелых бронированных дверей желательно использовать сразу два устройства – это позволит более равномерно распределить нагрузку.

2. Определяем место установки на двери. При этом необходимо учитывать направление открывания дверей и конструкцию самого доводчика.

3. Прикладываем монтажную схему, идущую в комплекте с устройством, к полотну и коробке двери, выполняем на двери разметку отверстий под крепеж.

4. Делаем отверстия сверлом, диаметр которого должен соответствовать размеру крепежа. В случае металлических дверей следует применять так называемые бонки, предотвращающие деформацию конструкции в месте монтажа.

5. С помощью винтов или саморезов крепим корпус доводчика к двери и присоединяем к нему ответную часть.

6. Регулируем рычаг таким образом, чтобы он находился под прямым углом относительно полотна.

7. Настраиваем усилие и скорость закрывания двери с помощью специальных регулировочных винтов.

8. Настраиваем дополнительные функции, если они есть (например, торможение для открытой двери).

Важно! Установка доводчика – сложная задача, которую не получится решить, просто прочитав инструкцию или посмотрев видео с описанием процесса монтажа. Тут необходим большой опыт и хорошие инструменты

Даже небольшие ошибки при установке доводчика могут привести к его быстрому выходу из строя. В связи с этим монтажные работы следует доверить профессионалам.

Пружинные петли для двери

Их установка на дверь мало чем отличается от установки обычных петель, но есть важный момент – последовательность действий:

1. Выполняем разметку на торце двери и на дверной коробке под монтажные отверстия.

2. Извлекаем из обеих карт стопор, что позволит разжать пружину. Для этого нужно вставить штырь во втулку и повернуть против часовой стрелки.

3. Фиксируем пластины на двери с помощью саморезов.

4. Сжимаем пружину путем поворота штыря по часовой стрелке.

5. Проверяем работу механизма открыванием/закрыванием двери и при необходимости регулируем жесткость пружины.

Важно! В процессе эксплуатации пружинные петли будут ослабевать, поэтому необходимо периодически корректировать сжатие пружины. Сделать это можно как самостоятельно, так и обратившись к специалистам

vote

Article Rating

Виды петель

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

1. Левосторонние. Открыть створку можно только влево.
2. Правосторонние. Открыть створку можно только вправо.
3. Универсальные. Открыть створку можно вправо и влево.

Как правильно выбрать петли

Нужно знать, что петли для дверей, в зависимости от материала изготовления, бывают трех видов.

1. Стальные: самые надежные и долговечные, но эстетически не привлекательные. Более дорогие модели имеют хромированное покрытие.
2. Латунные: имеют привлекательный внешний вид, но служат не долго, так как мягкий металл со временем стачивается.
3. Латунированные: сравнительно дешевые петли, имитирующие латунные. Изготавливаются из сплавов, имеют покрытие, придающее металлу характерный оттенок. Срок службы ограничен быстрым изнашиванием трущихся частей.

Петли для дверей (фото смотрите ниже) могут конструктивно отличаться в зависимости от материала дверного полотна.

1. Петли для стеклянных дверей (например, в сауну) крепятся с двух сторон, обхватывая и зажимая стекло. Удерживать полотно помогают силиконовые или резиновые вкладыши. Установка таких петель без специального оборудования невозможна.
2. Петли для металлических дверей: бывают наружными и внутренними. Наружные оснащаются опорными подшипниками или шариками-вкладышами, а также регулировочным винтом для компенсации выработки металла. Скрытые петли для дверей делают проникновение в помещение посторонних лиц практически невозможным: их нельзя срезать или повредить, так как наружные детали отсутствуют.
3. Петли для пластиковых дверей: их отличие состоит в том, что их можно регулировать, увеличивая или уменьшая зазоры между полотном и коробкой. Устанавливаются специалистами на металлопластиковые двери балконных блоков.
4. Для деревянных дверей: бывают накладными, врезными и ввертными (вкручиваемыми). Установка петель на межкомнатную дверь из дерева выполняется с помощью простых столярных инструментов.

При выборе петель необходимо принимать во внимание следующие факторы:

• масса дверного полотна: для тяжелых, из цельной древесины твердых пород и для увеличенного размера полотен необходимы дополнительные дверные петли, для дверей обычных достаточно две;
• наличие подшипников: петли для тяжелых дверей будут открываться легко и без скрипа;
• направление открывания двери: в зависимости от этого петли бывают универсальными, а также «левыми» и «правыми».

Основной упор при выборе петель для межкомнатных дверей стоит сделать на то, каково именно устройство вашего дверного полотна и дверного проема

Обратите внимание на такие детали:

• с притвором дверь или без него;
• каков максимальный вес полотна и его ширина;
• как часто будет использоваться дверь;
• каково направление открывания створок;
• насколько важен уровень защиты двери от взлома.
