Установка дверных ручек своими руками на межкомнатную дверь

Место для расположения ручки

Вставить ручку в дверь самостоятельно можно только тогда, когда дверь полностью обездвижена. Добиться этого можно в двух случаях: сняв ее с петель, а если это сделать невозможно, нужно подставить посторонний предмет, способный удержать ее в состоянии покоя (к примеру, табурет).

Изначально, определяемся с местом расположения данного агрегата. Здесь подразумевается именно высота установки ручки межкомнатной двери. Зачастую, её норма варьирует в пределах 1 метра от поверхности пола, – это самый оптимальный метраж, подходящий как ребёнку, так и взрослому.

Необходимо учитывать нахождение ручек на соседних дверях, если таковые имеются

Стоит так же обратить внимание на фактуру самой двери, проверить наличие на поверхности фурнитурных составных, или же других отличительных неровностей и выступов, которые могут повлиять на точку нахождения ручки

Отметив точку высоты на дверном полотне, проводим горизонтальную линию, используя для этого карандаш и угольную линейку. Отступаем от края двери 60 мм, выявляя нахождение центрального отверстия. Дублируем данные на противоположную область полотна.

Далее необходимо задать место для язычка от замка. Для этого нужно перенести горизонтальную линию на торец двери, найти центральную точку. После чего запорная планка прикладывается и обводится в этой точке.

Установка

Монтаж ручки начинают с определения высоты ее расположения на межкомнатной двери от пола, чаще всего этот показатель составляет 90-100 см. Все ручки на комнатных дверях ставятся на одном уровне для гармоничного визуального восприятия.

Следующим этапом следует разметка отверстий и пазов под изделие. Опытные монтажники рекомендуют перед разметкой простучать полотно, так как большинство межкомнатных дверей выполнены в виде каркаса и перемычек из брусков, покрытого сверху панелями из мдф, натурального или экошпона. Запорная фурнитура должна устанавливаться именно в брусок, так как внешние панели не способны выдержать вес механизма из-за наличия пустоты между ними.

Ставить ручку лучше на снятом с петель либо тщательно зафиксированном открытом положении полотна. Изделия для открывания/закрывания двери могут отличаться размерами, местоположением крепежных отверстий и способами установки, поэтому перед монтажом читают рекомендации производителя в инструкции.

Врезка замков в межкомнатные двери: необходимые инструменты и их назначение

Выбор инструмента, необходимого для того, чтобы врезать замок в межкомнатную дверь, зависит в первую очередь от технологии, с помощью которой будет осуществляться этот процесс.

Их две – одна профессиональная, которая предполагает использование высокоточного современного электроинструмента, а вторая, можно сказать, кустарная, осуществляющаяся посредством молотка и зубила.

Выбирать, какой из них вы будете придерживаться, конечно, вам. Я лишь скажу одно – в последнем случае результат может вас огорчить. В среднем же, если говорить про инструмент для врезки замков, то понадобится следующий набор.

Ручной фрезер для врезки замков – именно он используется профессионалами для обеспечения высокой точности и качества выборки посадочных углублений для планки замка.
Благодаря высоким оборотам вращения фрезы, он позволяет вырезать углубления под замок, не травмируя декоративное покрытие двери.
Молоток. А как же без него? Скорее всего он понадобится для работы в паре со стамеской при кустарном способе врезки.
Но может пригодиться и при профессиональном подходе к делу.
Стамески разной ширины. С их помощью придется вырезать посадочное отверстие под планку замка – этот инструмент довольно топорный, а результат работы с ним зависит в большей степени от руки мастера.
Дрель или шуруповерт – понадобятся для высверливания отверстий под ручки и глубокого посадочного отверстия под сам замок.
Плоская и крестовая отвертки. Именно ими лучше всего закручивать саморезы, которыми крепится как замок, так и сами ручки – если шуруповерт соскочит с шурупа, то вероятнее всего дверь будет повреждена.
Набор перьевых сверл по дереву.
Они устанавливаются на дрель или шуруповерт и используются для высверливания посадочных отверстий. Как это делается, расскажем чуть позже.
Рулетка. О ее назначении говорить не придется, все и так знают, для чего она служит.Как правильно врезать замок фото

Вот и все, что понадобится для решения вопроса, как врезать замок в деревянную дверь? Можно еще рассказать и о редко используемых в этом деле инструментах, но, наверное, не стоит, так как без определенного опыта с ними можно натворить много непоправимых дел.

Наглядно процесс установки замка в межкомнатную дверь можно посмотреть в видеоролике ниже.

Виды дверных ручек

Выбирая фурнитуру, нужно знать какие есть виды ручек, и чем они друга от друга отличаются. Предлагаемое в магазинах разнообразие позволяет подобрать их под стиль помещения и обеспечивает эргономичность в использовании. В зависимости от способа установки, изделия делятся на два класса:

накладные;
врезные.

Накладные крепятся к поверхности и, как правило, трудностей с ними не возникает. А врезные требуют предварительной подготовки отверстия в дверном полотне.

Врезные изделия могут быть двух видов:

Поворотные, их еще называют ручки-кнобы, которые при повороте рукоятки открывают или закрывают защелку, удерживающую межкомнатную дверь в закрытом состоянии. В большинстве случаев они выполнены в форме шара или диска.
Нажимные работают по тому же принципу, что и поворотные, только механизм приводится в действие при нажатии на рукоятку. Как правило, они продаются вместе с замком или защелкой, откуда возникает еще одно их название – нажимные ручки-защелки. Фурнитура с нажимным механизмом широко применяется как для межкомнатных, так и для входных дверей.

Какой вид изделия лучше выбрать, зависит только от ваших предпочтений. Следует также учитывать стиль помещения. Дизайнеры советуют покупать их для всех дверей в одной комнате одинаковыми.

Высота, на которой должна находиться дверная рукоять, четко не закреплена никакими стандартами. В среднем ее располагают на расстоянии 1 метра от пола. Это значение может колебаться в большую или меньшую сторону в зависимости от ваших предпочтений. Оно также может зависеть от роста тех, кто постоянно будет пользоваться дверью. При установке можно отталкиваться от того, на каком уровне находятся другие ручки в помещении, чтобы высота их расположения была одинаковой.

Конструкция ручки-защёлки

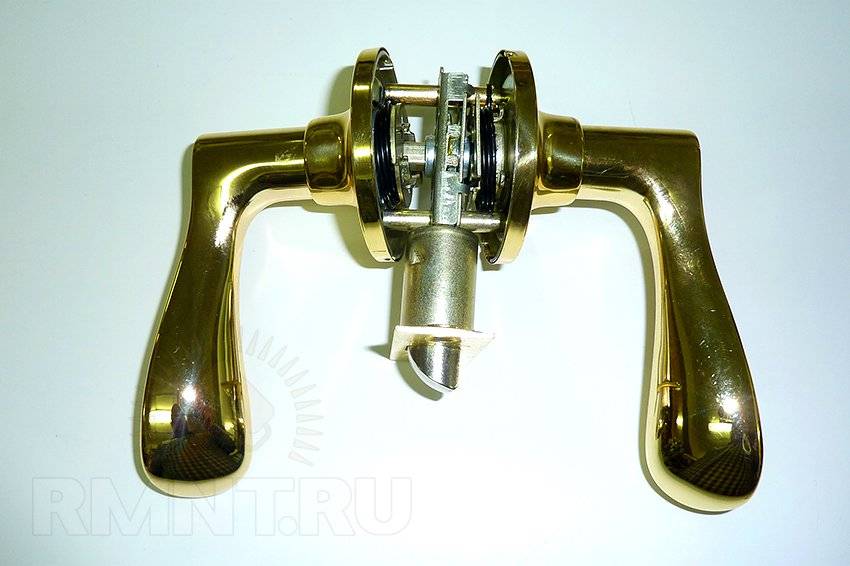

Сама ручка, то есть видимая её часть может выглядеть совершенно по-разному. Так:

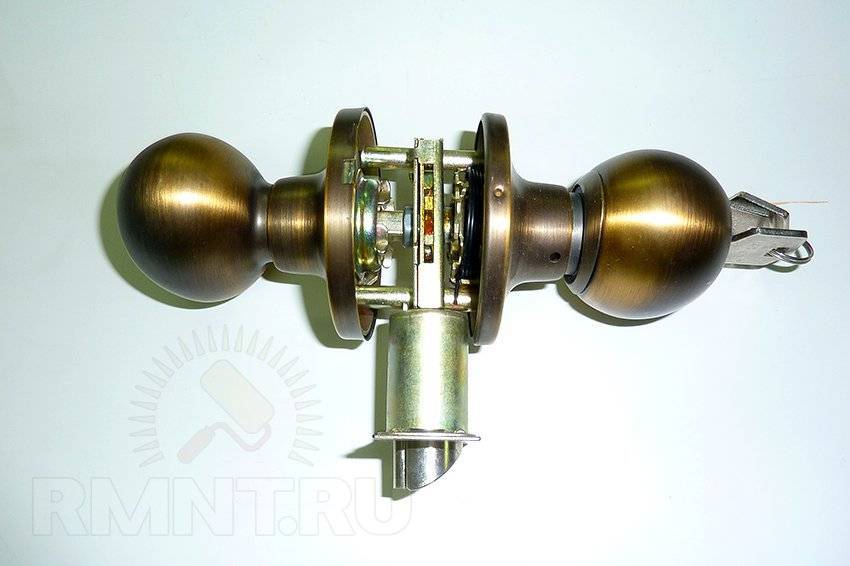

или вот так:

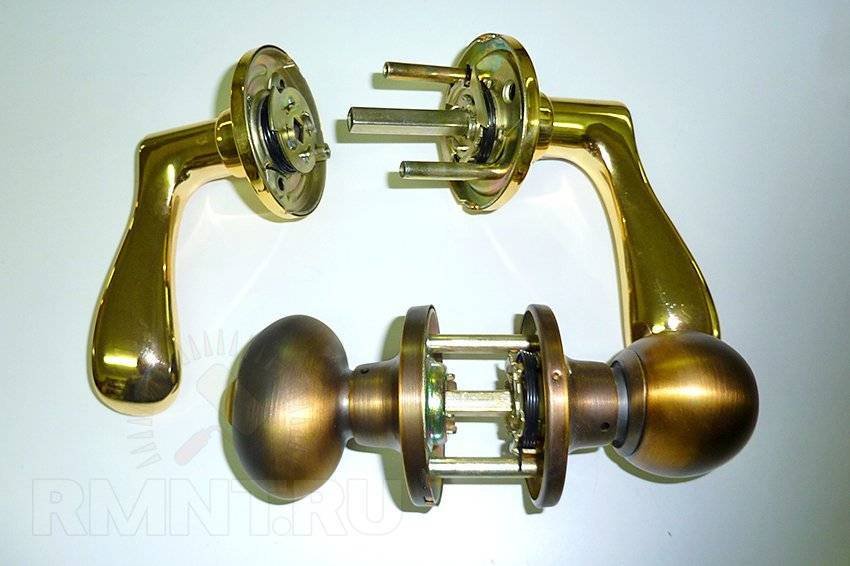

Все эти ручки-защёлки состоят, по сути, из двух деталей — сама ручка:

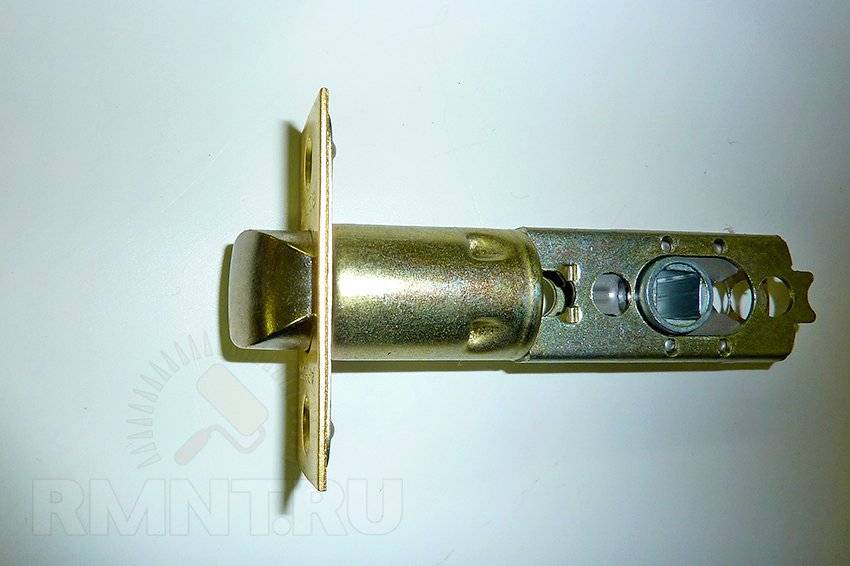

и механизм-защёлка:

Обе части ручки-защёлки требуют отдельной врезки в дверное полотно.

Ручки-защёлки бывают без фиксатора — дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки.

Итак, приступим.

Как заменить изделие-защёлку?

Такой вариант чаще встречается на металлической двери. Инструкция по работе следующая:

Открутить стопорный винт с помощью шестигранника.
Снять рукоятку.
Снять декоративную накладку.
Удалить крепеж отвёрткой.
Снять основание с цилиндром.
Вынуть изделие с другой стороны.
Удалить крепёжные элементы, удерживающие лицевую пластину.
Вынуть защёлку.
Разобрать новую модель на составные части подобным образом.
Вставить новую защёлку в торцевое отверстие.
Зафиксировать лицевую пластину.
Вставить в отверстие сначала одну часть рукоятки с одной стороны, затем другую часть с другой.
Закрутить винты, чтобы отверстие было полностью закрыто основанием.
Установить декоративную накладку с обеих сторон.
Закрутить стопорный винт.
Прикрепить ответную планку на поверхность двери.

Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка.

К ней мы и будем привязываться в дальнейшем. Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замок

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт.

Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.

Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замков

Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия.

Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими руками

Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка. После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры.

Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно.

Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Какие виды ручек существуют?

В природе можно выделить три вида дверных ручек:

стационарного механизма;
с механизмом нажима;
с механизмом поворота.

Ручки стационарного образца не имеют замочного механизма. Рабочий процесс двери осуществляется посредством действия силы от себя или на себя.

Нажимный тип обладает управляемым рычажным затвором, в процессе его нажатия язычок задвигается внутрь, что позволяет двери открыться. Материалы для его изготовления чаще всего бывают следующие: обычная сталь или нержавеющего образца, латунь, алюминий или силумин, сочетающий в себе не только часть алюминия, но и сплав цинка. Для почитателей комфорта самым приемлемым вариантом станет образец, изготовленный из латуни. Материал такого происхождения отлично поддерживает в себе температуру, схожую с окружающей, что не вызывает неприятных и резких ощущений холода при соприкосновении.

Разновидности дверных ручек

Представители поворотного вида схожи с нажимными, но не имеют рычага. Благодаря их круглой форме замок отрывается за счёт поворота, а не нажатия. Отсюда и происходит их название – поворотные. Выделяют несколько образцов данного вида:

модели с обычными защёлкивающимися механизмами;
устройство, вбирающее в себя защелку, сочетаемую с фиксатором и замком простого формата;
модель, в укомплектование которой входит дополнительная фиксирующая защёлка.

Выпускается еще один образец поворотных ручек, дополнительным атрибутом которого является кнопка, предназначенная для блокирования двери. Это удобный момент для комнат уединения, в том числе и родительского гнезда. Единственным отрицательным нюансом можно считать невозможность отворить дверь при отсутствии свободных рук, чего не скажешь про рычажные виды.

Пошаговая инструкция по монтажу

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.

Разметка полотна

Установку ручки начинают с нанесения разметки на двери

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Высверливание отверстий под рукоятку и замок

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

При высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

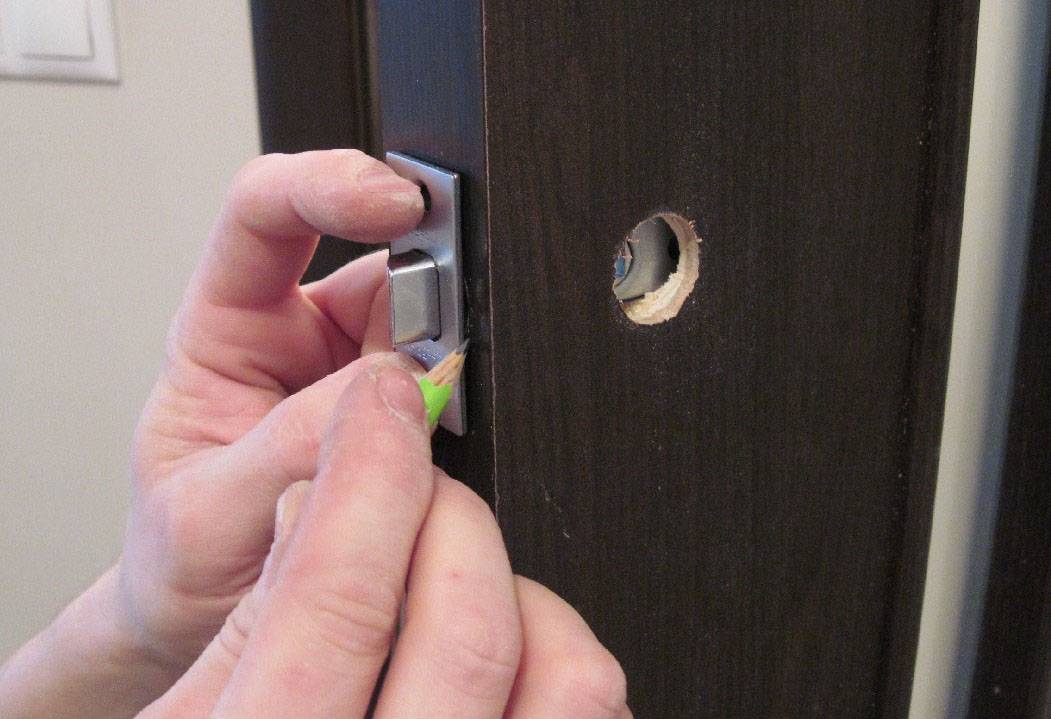

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

Разметка накладки

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладки

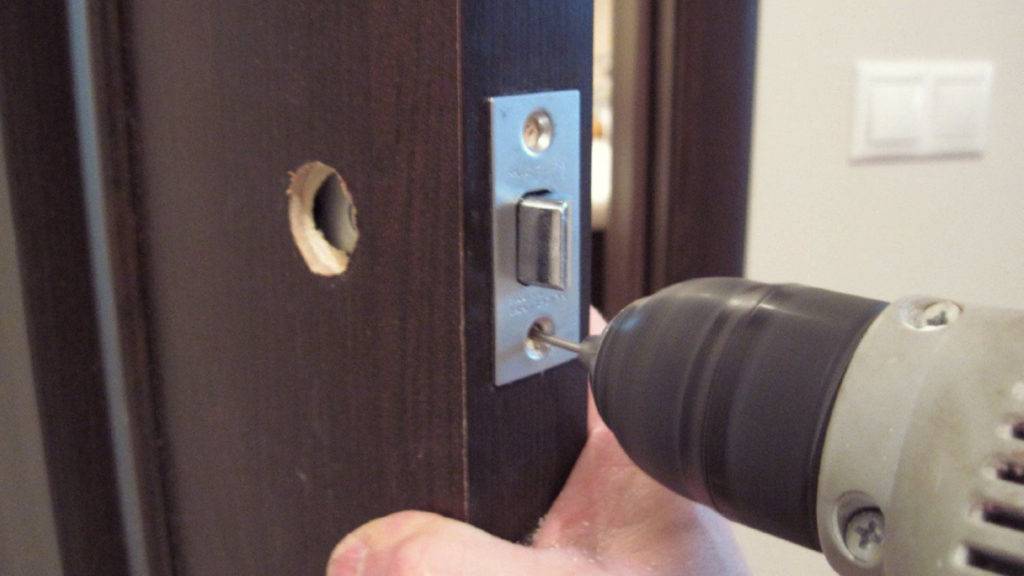

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладки выполняется саморезами

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

Вырезание паза в лутке

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта. Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Установка врезной ручки двери-купе

Снизу дверного полотна 950-1000 мм до середины самой ручки. Сбоку (слева/справа в зависимости от открывания двери-купе) не меньше 60 мм от торца двери до середины ручки. Разбираем ручку и видим, что она состоит из двух частей:

пластиковый вкладыш
декоративная накладка

Делаем замеры (длина , ширина и глубина) пластикового вкладыша, потому что именно его мы и будем врезать (углублять) в стойку двери. Переносим размеры в виде рисунка на дверь. Сверлим по краям разметки сверлом-пером ø25 мм на глубину 12-13 мм, т.к. толщина самого вкладыша 10 мм.

Дополнительно насверливаем ещё несколько отверстий для ускорения и облегчения работы фрезера.

Фрезером прогоняем остальное, предварительно выставив глубину (12-13 мм) выхода цилиндрической фрезы.

Вставляем пластиковый вкладыш и закрепляем его двумя шурупами, которые идут в комплекте с ручкой.

Защёлкиваем декоративную накладку на вкладыше.

Всё, врезная ручка установлена. Вообще существует два вида таких ручек:

Продолговатая (фото выше).
Круглая.

Про первую, продолговатую я рассказал. Про круглую ручку рассказывать нет ни какого смысла, т.к. всё просто — просверлил сверлом-пером отверстие нужной глубины и вставил.

PS. В связи с ограничением свободного времени приходится писать не большие статьи, чтобы не потерять контакт с аудиторией. Думаю, что эти короткие посты будут также полезны мастерам, которые предпочитают делать всё самостоятельно. Следующая статья будет посвящена реставрации бетонного подоконника, так что подписывайтесь на новости сайта – это бесплатно. Если есть вопросы, обращайтесь через форму обратной связи (синяя кнопка слева) или через страницу «Контакты».

До встречи он-лайн! С уважением Филиппов Юрий.

Типы механизмов

Дверные ручки монтируются различными способами в зависимости от их вида. Обычно используются такие механизмы:

Розеточные, или нажимные — рычаг выполнен в Г-образной форме. Просты в установке и обслуживании, не требуют особой подготовки отверстия. Механизм закрывается декоративной накладкой.

Изображение с сайта dverlife.ru

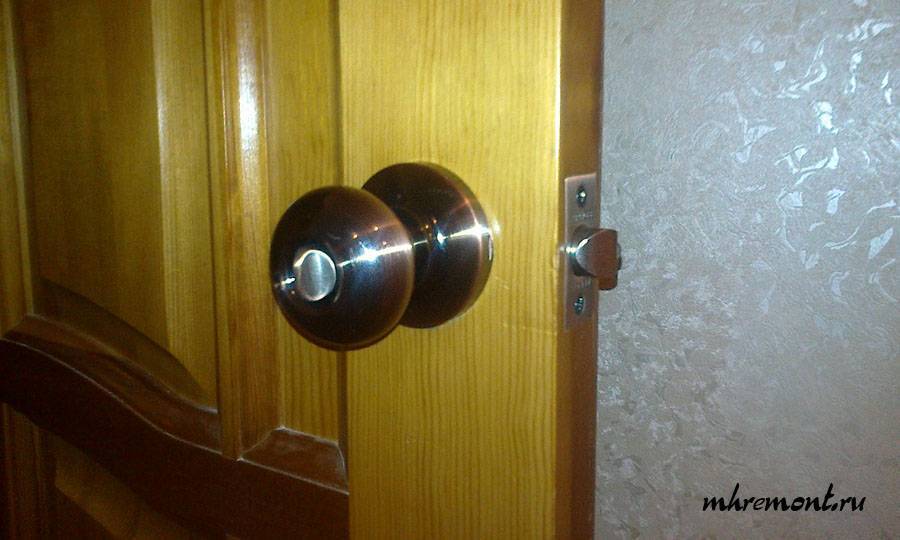

Нобы — так называются обычные дверные ручки круглой формы с защелкой или замочной скважиной посередине. Довольно симпатично выглядит в интерьере, за нее нельзя зацепиться, но механизм такого изделия довольно нежен и быстро выходит из строя.

Изображение с сайта atmbud.ru

Круглые с розеткой — примерно такие же по внешнему виду, что и нобы, но отличающиеся по устройству. В них нет запирающей защелки, а на его месте находится декоративная заглушка, под которой находится крепеж.

Изображение с сайта dvervdome.ru

Выбирая ручку, руководствуйтесь своими предпочтениями в дизайне и личными ощущениями от открытия. Межкомнатная фурнитура в основном достаточно прочная и выдерживает ежедневное использование, а основное ее назначение не предотвратить проникновение (как на входной), а обеспечить максимально легкое пользование.

Что нам потребуется

Перед установкой ручек на межкомнатные двери своими руками необходимо подготовить рабочее место (операция достаточно пыльная) и некоторый инструментарий. Мы опишем тот набор, который будет исчерпывающим для монтажа любой дверной фурнитуры: для простых механизмов вы можете ограничиться лишь некоторыми из них.

Изображение с сайта mhremont.ru

Для установки межкомнатных ручек своими руками нам понадобятся следующие инструменты:

электрические: шуруповерт (или отвертку), дрель;

механические: молоток, канцелярский или острый кухонный нож, стамеска;

крепеж и аксессуары: угловая линейка и карандаш, шило, рулетка, саморезы, сверла и коронки различного диаметра;

Также можете использовать кондуктор — это инструмент для точной разметки. Это необязательно но заметно облегчит процесс.
