Как правильно установить доводчик двери: пошаговая инструкция

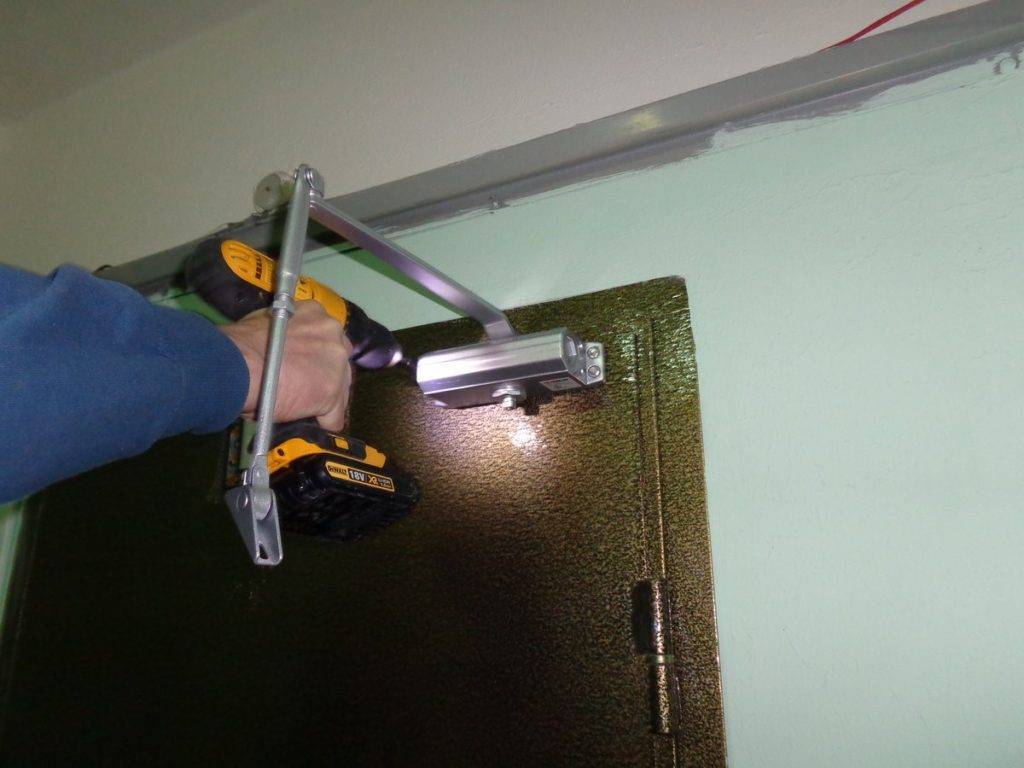

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Выбор устройств по типу и классу мощности

В каталоге любого производителя дверной фурнитуры представлены разные виды таких изделий. Для комплектации своих металлических дверей компания Torex использует открытые и напольные (встроенные) модели. Открытыми моделями комплектуются стандартные входные двери в частных домах, подъездах, офисных зданиях и т.д.

Обратите внимание! На входную дверь лучше поставить уличный доводчик дверной морозостойкий. Такие изделия защищены от воздействия низких температур, потому даже сильные (до –30°С) морозы не оказывают отрицательного воздействия на их работу

Встроенные модели монтируются на распашных дверях. Компактные размеры позволяют сделать устройство почти незаметным (это актуально, если очень важен внешний вид помещения).

По мощности такие приспособления делят на 7 классов (в зависимости от ширины и массы створки). Устройство первого класса подойдет для легких межкомнатных дверей, а вот для входной металлической конструкции нужен доводчик от 5 класса и выше – такие изделия обеспечивают плавное закрывание створок массой от 100 кг.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Выбор дверного доводчика

Чтобы пользоваться дверью было комфортно, без доводчика не обойтись. Но выбирать его необходимо по определенным параметрам. Главный среди них – мощность

Также при его выборе необходимо принимать во внимание размеры и вес двери. В этом случае будет обеспечена корректная работа этой детали в дверной конструкции

Доводчик должен быть тем мощнее, чем тяжелее дверь. Отдельные модели современных дверей имеют даже два подобных элемента. Их использование позволяет уменьшить усилия, прилагаемые для закрытия двери.

По способу монтажа дверные доводчики разделяются на три вида:

верхний;
нижний;
скрытый.

Первый способ является самым распространенным, что связано с простотой выполнения работ. Монтаж осуществляется в верхней части дверного изделия. Отметим, что установка этого аксессуара может быть выполнена на любой двери.

Особенности выбора

Существуют нормы, определяющие усилия, которые должны развивать доводчики при использовании. Эти нормы соответствуют европейским стандартам. Более высокий класс означает и большую мощность устройства.

Доводчик самого высокого класса – оптимальный выбор для бронированной металлической двери.
Если в проеме установлена легковесное дверное изделие, то можно ограничиться установкой доводчика низкого класса.
В большинстве случаев изделия класса 3-5 используют для обычных входных дверей и дверных изделий, установленных во внутренних помещениях.

Отметим, что, подбирая доводчик, принимают во внимание параметры самой двери, а также учитывают внешние факторы. Если во время эксплуатации входная дверь часто подвергается воздействию боковых ветров, то оснащаться дверное изделие должно доводчиками высокого класса

Если двери по размерам и весу подходят для двух разных классов доводчиков, то в этом случае необходимо делать выбор в пользу элементов высокого класса для обеспечения запаса прочности, что будет означать и более продолжительное использование доводчика.

Но не стоит ориентироваться только на мощность при выборе этого аксессуара. Мощный аксессуар не всегда означает большую мощность при использовании двери, поскольку если установить такой доводчик на дверь ПВХ, то он создаст дополнительную нагрузку на петли, что приведет к быстрому износу этого элемента фурнитуры. Помимо этого с такими элементами пластиковая дверь будет тяжело открываться, что приведет к дополнительному дискомфорту для владельца при пользовании дверью. Еще один важный момент, который следует учитывать при выборе этой фурнитуры для двери — его морозостойкость. На рынке доступны модели, которые могут работать при экстремальных температурах – от -45 градусов до + 70 градусов.

Работа доводчика на практике

Конструкция состоит из двух частей: рычажный механизм и корпус, который защищает от внешних воздействий механизм – сильную пружину и сжимающий ее поршень. Усилие, которое прикладывается для открывания двери, сжимает пружину. Зубчатая передача и рычаг передает двери усилие разжимающейся пружины и та закрывается.

Доводчик дверной

Мягкость закрывания, плавность и равномерность хода обеспечивает гидравлика. Стальная пружина располагается внутри цилиндра, наполненного маслом или водно-гликольным раствором. Благодаря демпферному действию масла пружина медленно расправляется, а масло перетекает по гидравлическим пустотам в рабочий резервуар. От скорости перетекания масла зависит скорость движения створки. Такая конструкция является технологически простой и не требует высоких затрат при выпуске, что положительно отражается на потребительской стоимости.

Улучшение термоизоляции помещения, уменьшение проникновения шума, легкая эксплуатация – основные задачи, которые решает применение доводчика на металлическую дверь.

Появление механизма принудительного закрытия обусловлено повышением требований к функциям дверей и материалами, из которых они изготавливаются. Тяжелую бронированную или стильную стеклянную дверь уже невозможно захлопывать с помощью пружины.

Схемы установки дверного доводчика

В комплекте к дверному доводчику прилагается рычаг, крепежи и монтажная схема

Дверной доводчик – устройство, контролирующее процесс закрывания двери. Несмотря на то, что принцип действия у большинства дверных доводчиков одинаков, для каждой двери необходимо выбирать модель, максимально подходящую по характеристикам, конструкции и способу установки.

В зависимости от размеров и массы дверного полотна выбирается дверной доводчик определённого размера. Всегда лучше устанавливать доводчик с запасом мощности, так как это значительно увеличит срок его службы и обеспечит отличные результаты работы.

В зависимости от того, в каком положении будет установлен доводчик относительно петлевой части дверного блока, усилие пружины будет изменяться.

В комплекте к дверному доводчику прилагается рычаг, крепежи и монтажная схема. Схема установки доводчика обычно выполнена в натуральную величину, что позволяет быстро и точно произвести разметку на месте установки. Установка доводчика должна производиться строго по прилагаемой схеме. Поэтому, если вы не уверены в том, что схема и принцип установки вам понятен, не пытайтесь установить дверной доводчик самостоятельно.

Практикуется установка дверных доводчиков как изнутри, так и снаружи двери, но предпочтительнее, чтобы устройство находилось внутри помещения. Дверные доводчики подходят для установки, как на правую, так и на левую дверь.

В зависимости от особенностей дверного проёма дверной доводчик может устанавливаться несколькими способами:

стандартная установка – корпус доводчика укреплён на дверном полотне;
верхняя установка – корпус доводчика укреплён на косяке двери;

параллельная установка – корпус доводчика укреплён на дверном полотне, пруток крепится к дверной коробке с помощью монтажного уголка.

Каждый из способов имеет свои преимущества, например, при стандартной и верхней установке работа доводчика будет максимально эффективной, а параллельная подходит для установки на дверные проёмы с углублённым размещением двери. Последовательность установки дверного доводчика в каждом из вариантов установки практически не изменяется.

Прежде всего, по прилагаемой схеме необходимо произвести разметку и просверлить отверстия, после чего шурупами для деревянной или винтами для металлической двери зафиксировать корпус доводчика в нужном месте. От основного рычага отсоединяется пруток с резьбой и крепёжный башмак для установки на дверное полотно или коробку.

Основной рычаг устанавливается на поворотную ось и закрепляется в этом положении, к нему перпендикулярно подсоединяется отрегулированный по длине пруток. Надевается декоративный колпачок и проверяется правильность установки.

Скорость закрывания, усилие пружины (размер доводчика), ускорение перед закрытием (окончательный прихлоп) – все эти параметры регулируются во время установки.

Монтаж механизма на двери из различных материалов

Установка доводчика на металлическую дверь востребована чаще всего: именно такие двери стоит держать закрытыми, тем более если они выходят на улицу.

Установка доводчика на деревянную дверь также не меняет ничего в последовательности монтажа. Только специалист сможет определиться, как лучше установить доводчики на деревянные двери, чтобы механизм работал максимально эффективно.

По разметке высверливают отверстия, затем фиксируют корпус механизма на необходимом месте. Основной рычаг закрепляется на поворотной оси. Скорость закрывания, расчет усилия пружины и ускорения перед закрытием специалисты по установке регулируют в процессе монтажа.

Монтаж доводчика

Рассмотрим установку именно верхнего доводчика. Поскольку это самый популярный вариант, и собственно его проще всего установить самостоятельно.

Монтаж выполняют в такой последовательности:

Подготовительные работы. Перед тем, как установить доводчик на металлическую дверь, нужно внимательно прочитать инструкцию по установке, которая прилагается к изделию. Также следует позаботиться о необходимых инструментах и крепеже.
Разметка. Обычно к изделию прилагается шаблон. Его следует прикрепить скотчем к дверной конструкции. После этого нужно произвести разметку для отверстий, необходимых для крепления устройства. Для этих целей применяют керн. Шаблон нужно приклеивать поближе к верхним петлям. На раме монтируют рычаг, а на полотне — сам механизм.
Просверливание отверстий. С учетом разметки шаблона проделывают отверстия. Чтобы соотнести заточку сверла и диаметр полученных дырочек, лучше сначала просверлить их на ненужном куске металла. Ведь если отверстия получатся большего диметра, то надежной фиксации не будет.
Установка доводчика. Корпус изделия монтируют так, чтобы клапаны для регулирования скорости были направлены к дверным петлям. Рычаг разделяют на две части, лапку фиксируют на коробе. После закрепления проверяют работу доводчика.

Створчатый доводчик

Конструкция далеко не всегда предполагает наличие перекладины в верхней зоне. При этом механизм должен монтироваться сразу на дверцу. Такой метод не предполагает использования рычажной тяги. Одна часть устройства крепится к калитке. Другая часть закрепляется к столбу опоры.

Схема работы следующая:

когда ворота открываются, поршень выдвигается. На этом фоне пружинка сжимается. То же самое происходит с газом в камере;
когда калитка или ворота закрываются, давление газа в камере возрастает. Это приводит к его противодействию с пружиной. Результатом является активизация поршня.

Отдельного разговора заслуживают воротные доводчики. Они предназначаются для обеспечения безопасности личной собственности. К иным преимуществам следует отнести:

наличие многих важных функций;
обеспечение термоизоляции;
мощные противопожарные свойства;
наличие шумоизоляции;
возможность экономии электроэнергии.

Воротные доводчики бывают верхними и напольными. В первом случае активно используется зубчатая шестерня. Ее монтируют там, где находится соединение зубчатого поршня. Когда дверца раскрывается, осуществляется движение по оси.

Напольная конструкция располагается на полу. Применяются 2 вращательные оси

Важно сделать так, чтобы они располагались вертикально, в параллельном отношении друг к другу. Главным недостатком механизма является отсутствие рычажной системы

Поэтому требуется наличие более мощной альтернативы.

Важнейшую роль в данном механизме играет ролик, обеспечивающий силовое замыкание. Его предназначение – синхронизировать работу дверцы и гидравлической системы. Благодаря этому исключаются различные ударные аспекты, которые возникают на фоне резких порывов ветра.

Также могут использоваться встроенные или рамные устройства. К сожалению, несмотря на приемлемые размеры и функциональность, они не пользуются должной популярностью.

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» – корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки. Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов. С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» – без дохлопа.

Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов

Скорость и усилие в конечной зоне для успешного захлопывания двери должны быть чуть больше, однако существенной разности скоростей следует избегать

При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя. Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия

При регулировке их также доводят до желаемого уровня.

Установка доводчика на дверь: 3 способа на все случаи жизни

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)

Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки

Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы: + 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей

Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели

Минусы: — Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)

Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы: + Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы: — Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА

Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы: + Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Порядок установки доводчика на металлическую дверь
