Как соорудить упор собственноручно
Самостоятельное изготовление стопоров на ворота требует предварительной подготовки. Поэтому надо заранее ознакомиться с основными нюансами создания и установки воротных упоров.
Подбор деталей и подготовка инструмента
Сначала подготавливаются все инструменты и материалы, которые понадобятся для изготовления фиксатора.
При создании большинства разновидностей упоров используются следующие детали:
- железные трубы;
- металлическая пластина толщиной 3-5 миллиметров;
- железные уголки 5-7 сантиметров в длину;
- прутья.
Среди инструментов, при помощи которых выполняется работа, выделяют:
- Сварочный аппарат. Незаменимое устройство, использующееся для крепления деталей, изготовленных из металла.
- Дрель. Таким инструментом пользуются для создания отверстий, в которые будут вкручиваться крепежные шурупы или болты.
- Тиски. Их используют для фиксации обрабатываемых металлических или деревянных деталей.
Сборка комплектации
Изготовление стопоров осуществляется в несколько этапов:
- Установка труб. Все металлические трубы привариваются к железным пластинам, после чего в конструкции делают крепежные отверстия под шурупы.
- Создания рычага. Для изготовления рукоятки к верхней части упора приваривают прут.
- Крепление штыря. Чтобы закрепить его, придется открыть створку и вбить штырь на глубину сорок сантиметров.
Монтаж на ворота
На конечном этапе создания упора его устанавливают на ворота. Для этого между петлями просверливают отверстия, которые будут использоваться для установки фиксатора. Затем отверстия сверлят на стопоре, после чего его прикручивают к воротам. Закрепленную конструкцию упора надо проверить на надежность крепежа и только после этого использовать для фиксации ворот.
Автоматизированные системы
Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:
- Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
- Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.
Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.
Стопор-упор
Металлический фиксатор изготовленный из труб
Простое приспособление, которое может использовать тот, у кого ворота обшиты деревом. Для изготовления его своими руками понадобится деревянный брусок и форточная петля. Один конец петли жестко закрепляется на конце бруска, другой – подвижно на створке ворот.
Можно сделать и металлический аналог данного приспособления, состоящий из трубы, подвижно закрепленной на створке. В нерабочем положении труба поднимается вверх, и здесь удерживается веревочной петлей. Чтобы зафиксировать ворота, достаточно опустить трубу. Для увеличения площади упора верх трубы следует срезать под углом.
Стопоры-запоры
Фиксатор для створок ворот по типу шпингалета
Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:
- две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
- стальные пластины шириной в 10 см и длиной 15 см;
- штыри, свободно входящие в патрубок, длиной не менее 20 см.
Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:
- Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
- К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
- Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
- Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.
Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.
Упоры для распашных ворот
Назначение таких конструкций – фиксация створок при открытых воротах. Монтировать упор следует до начала заливки перед въездом в гараж бетонной площадки.
Вариантами упоров могут быть:
В составе конструкции две металлических пластины, соединенные осью вращения. Чтобы снять с упора створки ворот, достаточно нажать ногой на планку без всяких усилий. Такой упор достаточно надежен, но у него есть два недостатка:
- нужна металлическая пластина;
- необходимо очищать место установки упора зимой.
Для другого варианта необходимо приобрести:
- два гвоздя, один из них должен быть достаточно прочным, чтобы обеспечить фиксацию упора;
- отрезок проволоки из стали, диаметр которой примерно 8 миллиметров, или металлическую трубку диаметром 10 миллиметров.
Длина упора рассчитывается примеркой по месту после установки створок ворот гаража. Оптимальный угол для обеспечения наибольшей опорной прочности должен составлять примерно 50 градусов относительно плоскости двери или земли.
В рабочее состояние приводить, а затем убирать такой упор можно легким движением ноги. Никакого дополнительного специального ухода в течение года устройство не требует.
Использование надежных упоров для гаражных ворот позволяет сохранить их внешний вид и увеличить срок эксплуатации конструкций.
Распашные ворота можно считать идеальной конструкцией, если бы не один существенный недостаток – склонность самопроизвольно закрываться от малейшего порыва ветра. Результатом становятся царапины и вмятины на любимом авто, а иногда даже травмы различной степени тяжести на теле их хозяина.
Избежать неприятностей позволяют простые приспособления – фиксаторы для створок, что в народе называют упорами. Те, кто не осознал необходимость их использования, может подпирать распашные ворота любым, подвернувшимся под руку предметом, или отправиться в магазин за готовым стопором. А можно поднапрячь собственный разум, и сделать упоры своими руками.
Наиболее удачные варианты запоров на гаражные ворота
Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.
Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:
- Фляжный запор для гаражных ворот;
- Поворотный стоечный механизм;
- Запор- вертушка;
- Засовы на сварной раме.
Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.
Фляжные системы запора
Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:
В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.
Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.
Поворотные стоечные запоры
Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.
На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.
Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.
Запорная вертушка и стержневые фиксаторы
Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.
Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.
Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.
Как усилить ворота гаража: повышение защиты конструкций с распашными створками
Перед тем как усилить ворота гаража, оснащенные створками распашного типа, выявите все слабые места, которыми могут воспользоваться злоумышленники.
Список чаще всего встречающихся проблем:
- неплотное примыкание створок друг к другу;
- выступающие петли для навесных замков;
- наличие ручек и других элементов, к которым можно привязать трос;
- размещенные снаружи петли, предназначенные для навешивания створок;
- слабые замки;
- створки без ребер жесткости, изготовленные из тонких листов стали;
- отсутствие сигнализации.
В идеале ворота гаража должны быть лишены всех вышеперечисленных недостатков. Далее мы расскажем о способах усиления петель и створок, а также нюансах выбора и установки замков.
Как усилить петли распашных ворот
Есть единственный способ усиления расположенных снаружи петель. Наварите на них специальные металлические прутки. Это значительно затруднит перепиливание.
Важно! Этот способ применяют только в тех случаях, когда невозможно установить ворота так, чтобы петли оказались внутри гаража. Если злоумышленник будет вооружен ацетиленовым резаком, усиление не спасет
Чтобы исключить возможность снятия ворот с петель, приварите к створкам металлические штыри или пластины так, как показано на фотографии ниже.
Фотография № 1: усиление распашных ворот для защиты от снятия с петель
При закрытии створок металлические пластины выдвигаются в стороны и входят в отверстия в стенах. В этом случае ворота не откроются и не выпадут даже после спиливания петель.
Как усилить створки распашных ворот
Начнем с того, что для максимальной надежности распашные ворота должны быть сделаны из стальных листов толщиной минимум 3 мм, а рама и коробка — из швеллеров № 6.
Для усиления створок к ним приваривают дополнительные ребра жесткости. Для их изготовления обычно берут:
- уголки;
Фотография № 2: усиление створок распашных ворот уголками
- профильные трубы.
Фотография № 3: створка распашных ворот, усиленная профильными трубами
Как еще усилить защиту распашных ворот от взлома
- Петли для навесных замков, ручки и другие элементы, к которым можно привязать трос, лучше вообще убрать или установить на внутренних поверхностях.
- Позаботьтесь о том, чтобы створки максимально плотно прилегали друг к другу. При необходимости приварите на одну из них металлическую пластину. Плотности прилегания также добиваются путем монтажа эксцентриковых запоров и вертикальных шпингалетов.
- Для дополнительной защиты помещения можно установить за основными воротами решетчатые створки, которые будут запираться на находящийся внутри навесной замок. Снаружи приварите стальную пластину, чтобы скрыть запирающее устройство от посторонних глаз. Открывать замок придется наощупь.
Выбор и особенности установки замков для распашных ворот
Выбирая замки, сразу же попросите продавца показать модели, предназначенные именно для гаражей. Такие запорные устройства маркируются буквой «Г». Оптимальны сувальдные и дисковые замки. Устойчивость к взлому должна быть не ниже 3-го класса.
Основные правила монтажа замков.
- Механизмы и крепежные элементы не должны выступать за плоскость ворот снаружи.
- Для фиксации используйте надежные болты (толщина — 8 мм и выше).
Важно! Поставьте 2–3 запирающих устройства разных типов на расстоянии 30–40 см друг от друга. Специалисты рекомендуют дополнительно защищать замки металлическими окошками
Особенности механизма
Главным предназначением упоров является удержание ворот открытыми.
Необходимость наличия конструкции определяется индивидуально
Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.
Изделие включает в себя:
- пружинку;
- специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
- штыри.
Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.
«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.
Основное назначение и принцип работы
Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.
К достоинствам таких изделий относятся:
- Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
- Простота монтажа. Установка любой модели стопоров занимает не более получаса.
- Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
- Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.
Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.
Засов по типу «шпингалет»
Шпингалет для распашных ворот чаще всего изготавливается из металлического прута с диаметром от 1 сантиметра. Используя сварку, к нему крепится Т-образным способом рукоять или просто сгибается
Дополнительно важно подготовить полую трубку (желательно подобрать плотную сталь). Внутренний диаметр трубки должен позволять свободно проходить внутри пруту без люфтов и задержек
Алгоритм выполнения работы.
- Подготовленную заранее трубку разделить на 3 части – одна длинная до 10 сантиметров и две коротких (примерно по 5 сантиметров).
- На одну створку крепится длинная часть. На вторую – короткая часть. Крепятся сваркой.
- Вставить прут в трубку, а в пределах края закрепить ещё одну короткую часть. Проверить, что створки открываются и закрываются без препятствий.
- В дополнение можно монтировать проушины для навесного замка.
Системы для спутникового телевидения старого типа имеют в основе механизм поворотного действия, который представляет собой электродвигатель и отлично подойдет для установки на распашные ворота автоматики. Принцип червячной передачи идентичен действию привода. При этом первый вариант можно считать и более выгодным, так как для его работы достаточно напряжения в 36 В. Обычные магазинные приводы действуют от сети в 220 В.
Использование такого понижающего трансформатора выгодно по аспекту безопасности приспособления. При усилении напряжения достигается ускорение работы воротных створок. Но длительное применение чревато скорым износом мотора.
Советы профессионалов
Чтобы все получилось как можно лучше, учтем мнение профессионалов:
- Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
- Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.
Чтобы создать грамотный и читаемый чертеж, можно воспользоваться простыми специализированными программами, такими как: КОМПАС-3D, AutoCAD, NanoCAD, FreeCAD и т
д. При сваривании деталей каркасной рамы следует помнить, что для большей прочности лучше соединять края уголков, уложенных внахлест
Для комфортной работы конструкции гаражных ворот, плавного открывания-закрывания дверей и мягкого функционирования замков и запоров, важно помнить об их смазке и следить за чистотой систем
- С целью повышения теплоизоляционных качеств, можно сперва застелить уплотнитель полиэтиленом, а уже только после этого прикрыть его вагонкой.
- Гаражные ворота не обязательно должны быть стандартными и банальными. Существует масса стильных и оригинальных решений для их создания и оформления. Все зависит только от вашей фантазии и бюджета.
В заключение предлагаем вам посмотреть несколько фотографий готовых гаражных ворот разных видов.
Основные виды шпингалетов
Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.
Горизонтальная щеколда
Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.
Изображение № 1: схема простой горизонтальной щеколды
Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.
Вертикальная щеколда
Фотография № 2: вертикальный запор на ворота
Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой Г
. В закрытом положении он уходит в выемки на полу или потолке.
Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот
Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.
Самозахлопывающаяся щеколда
Фотография № 3: самозахлопывающаяся защелка на воротах
Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.
Накладной сдвижной запор
Фотография № 4: накладной сдвижной запор
Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.
Потайной замок
Фотография № 5: потайной запор на воротах
Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.
Ригельный замок с реечной системой
Фотография № 6: ригельный запор с реечной системой
Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.
Изображение № 3: схема ригельного замка
Шпингалет на пружинной основе
Фотография № 7: щеколда с пружинной основой
Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.
Изображение № 4: схема щеколды с пружинной основой
Особенности упоров
Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.
Модель на воротах
Механизмы состоят из следующих элементов:
- скоба с отверстиями для крепления к створке саморезами;
- штырь;
- пружина.
Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

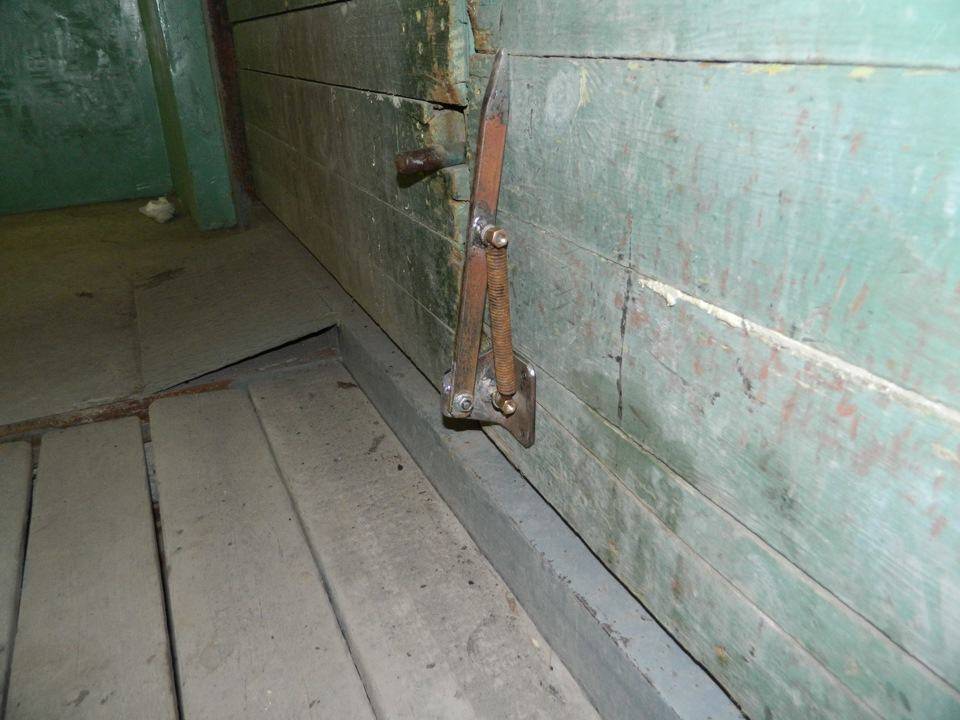

Пружинный стопорный механизм
По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.
Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.
Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.
Схема монтажа на ворота гаража
Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.
Модели фирмы DMX для распашных ворот не выдерживают сильных порывов ветра и скользят по поверхности асфальта и бетона.
Особенности и виды роликов используемых для откатных ворот
Комплект роликов для откатных ворот
Каждый вид роликов в сдвижных воротах используется в определенном узле, несет разную нагрузку, выполняет абсолютно различные функции, но все элементы необходимы для правильной работы механизма.
По назначению ролик может быть:
Концевым или накатным. Крепится элемент к направляющей балке. Его назначение — обеспечить плавное закрывание створки ворот в конечном положении. Он накатывает створку в уловитель. После того, как деталь попадает в нижний уловитель, у него появляется дополнительная функция, позволяющая исключить провисание полотна ворот за счет четкой фиксации роликом его положения.
Накатные ролики являются добавочным опорным устройством и оправдывают себя при разной длине створки. Ролик вращается, по всей длине оси он снабжается ребрами жесткости и боковыми упорами, что позволяет распределить равномерно нагрузку и предохранить деформацию оси.
Роликовым кронштейном. Для его изготовления берутся нейлон или специальная резина.
При установке кронштейна крепежные элементы над полотном ворот монтируются так, чтобы ролики надежно охватывали верхнюю кромку полотна ворот, что позволяет их удерживать строго вертикально на любом этапе работы гаражных ворот. Это помогает сделать ход подвижной створки более мягким и свободным.
Нижним и верхним уловителем. Эти детали способствуют фиксации воротного полотна в положении «закрыто». Нижний дополнительно воспринимает на себя нагрузку, действующую от переднего концевого, накатного ролика.
Наличие в этих деталях роликов способствует правильному попаданию створки на предназначенное ей место даже при достаточно сильных и резких порывах ветра.
Ограничителем бокового качания. Его назначение — удерживать в нужном вертикальном положении полотна ворот.
Для тяжелых устройств используются усиленные ограничители с четырьмя роликами, закрепленными на швеллере, изогнутом из цельного листового проката.
Конструкция детали устроена таким образом, чтобы беспрепятственно створку пропускать сквозь себя, лишь в случае, если она будет отклоняться от вертикали. Вариант с двумя роликами лучше применять в случаях, если масса поддерживаемой створки не более 500 килограммов.
Для откатных ворот с наличием кованых, решетчатых и прочих подобных деталей (см. Кованые гаражные ворота своими руками: как правильно сделать) очень удобно использовать ролик, где он крепится к Г-образному металлическому элементу.
Ролик для ограничителей — достаточно сложная конструкция, у которой:
- внутренняя часть состоит из втулки, изготовленной из достаточно прочного и стойкого полимера, не требующего смазки.
- наружная его поверхность — литьевой полиуретан, имеющий превосходную пластичность и износоустойчивость.
При использовании металлических элементов увеличивается при работе ворот уровень шума.
Роликовыми каретками или опорными роликами. Общий вид устройства представлен на фото.
Роликовая каретка
Это основа любого сдвижного механизма. Фиксируются к несущей или направляющей балке для откатных ворот.
При их монтаже следует особое внимание обращать на точность положения обеих опор и правильное расстояние между ними, что влияет на ход ворот, их плавность, уровень создаваемого шума и правильное функционирование конструкции в целом. Особенности конструкции роликовой каретки:
Особенности конструкции роликовой каретки:
- Основа любой каретки — стальная цельная плита.
- К ней фиксируются закрытого типа усиленные подшипники. Для их смазки используются низкотемпературные материалы.
- Тележка состоит из восьми роликов, размещаются они вдоль плиты четырьмя парами, что обеспечивает саморегулируемость конструкции, в каждый момент времени. В контакте с направляющей находятся не менее шести роликов каретки.
- Система с роликами фиксируется на платформе с помощью специальных стопорных колец.
- На платформе просверлены технологические отверстия от четырех до шести штук, через них конструкция крепится к закладной на фундаменте.
- Каретки вместе с направляющей воспринимают основную нагрузку, возникающую от общей массы полотна ворот. Они обеспечивают тихое и легкое движение подвижной створки.
Цена деталей может быть меньше при использовании полимерных материалов для изготовления конструктивных элементов. При высоком качестве сырья не имеет смысла приобретать более дорогие изделия из металла.
Как самостоятельно изготовить детали, инструкция по их установке хорошо показана на видео.
Фиксатор-ловушка
Такое приспособление отличается от тех двух, которые описаны выше, довольно сложной конструкцией. Изготовить его своими руками уже не так просто. Усложняется процесс изготовления тем, что фиксация открытых ворот осуществляется автоматически, но зато такие стопоры гораздо удобнее в использовании. Ведь достаточно довести до них створку, и они ее сами надежно зафиксируют.
Итак, для изготовления фиксаторов-ловушек потребуются металлическая труба с прямоугольным сечением 5х3 см и прямоугольная пластина со сторонами 30 см и 5 см.
Подготовив эти материалы, можно приступать к работе, которая обычно проходит в четыре этапа:
• Первый этап — установка профтрубы. Сначала выкапывается яма, затем в нее строго вертикально ставится труба. Пустое пространство вокруг на глубину примерно 40 см заливается бетонной смесью. Предварительно в профтрубе необходимо просверлить отверстие для прикрепления металлической пластины, которая в будущем будет выступать в качестве фиксатора.
• Второй этап — работа с пластиной. В ней нужно просверлить пару отверстий, а один край необходимо загнуть под конус и прикрепить с помощью сварки небольшую накладку, выступающую за край пластины примерно на 2 см. В итоге должен получиться элемент, внешне напоминающий крюк. Что касается двух отверстий, то одно из них должно быть проделано в центре пластины, а другое — с края. С помощью одного из них пластина будет прикрепляться к трубе, а второе отверстие нужно для пружины.
• Третий этап — прикручивание фиксатора к профтрубе. Убедившись, что труба, закопанная в грунте и залитая бетонной смесью, стоит строго вертикально, можно присоединять к ней фиксатор, который был изготовлен ранее. Это делается с помощью болта. После этого к нижней части трубы нужно приварить металлическое кольцо. Один из концов пружины, предназначенной для возвращения приспособления в исходное положение, должен цепляться за это кольцо.
• Четвертый этап — присоединение специального стопора, необходимого для удержания пружины в горизонтальном положении. Этот стопор можно изготовить из кусков металла, оставшихся после выполнения каких-либо других работ. Для того чтобы открытые створки ворот зафиксировать в нужном положении, их нужно лишь придавить к созданной конструкции.
