Строим гараж из металлопрофиля своими руками

Как выбрать качественный профнастил

От выбора материала зависит качество конструкции крыши, ее долговечность. Чаще всего используется профилированный лист с оцинкованным покрытием – это гарантирует его высокую антикоррозионную стойкость. Профнастил с дефектами в виде криволинейности, нарушения целостности слоя цинка долго не прослужит, не оправдает возложенных на него надежд и затрат.

Поэтому материал выбирают тщательно, приобретая у надежных поставщиков. Лучше, если у листа будет средняя высота волны, так его проще крепить к обрешетке. Конструкция крыши может быть как совмещенная с перекрытием (безчердачная), так и с техническим этажом поверх стандартной железобетонной плиты – это зависит от проекта и пожеланий заказчика.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Что такое металлопрофиль

Начнем именно с этого, то есть с разбора, что собой представляет этот строительный материал. Это не что иное, как профнастил, изготовленный из оцинкованного стального листа, покрашенного или непокрашенного, или обработанного сверху полимерным слоем. Изготавливают профилированные листы из рулонной стали, поэтому в цеху его могут для Вас нарезать под любую длину, что упрощает монтажный процесс и делает облицовку гаража без стыков и швов.

Сегодня на рынке профнастил представлен серьезным разнообразием. Но делится он на три основные группы:

• стеновой с маркировкой «С»;
• несущий – «Н»;
• универсальный – «НС».

Когда разговор заходит о гараже из профиля, то предпочтение отдают или марке «С», или «НС»

При этом очень важно обратить внимание на высоту волны. Для гаражной постройки выбирают листы с данным параметром не меньше 20 мм. Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм.

Итак, с металлопрофилем ознакомились, переходим непосредственно к правилам сооружения гаража.

Производители предлагают огромное разнообразие профилированных листов Источник nauka-i-religia.ru

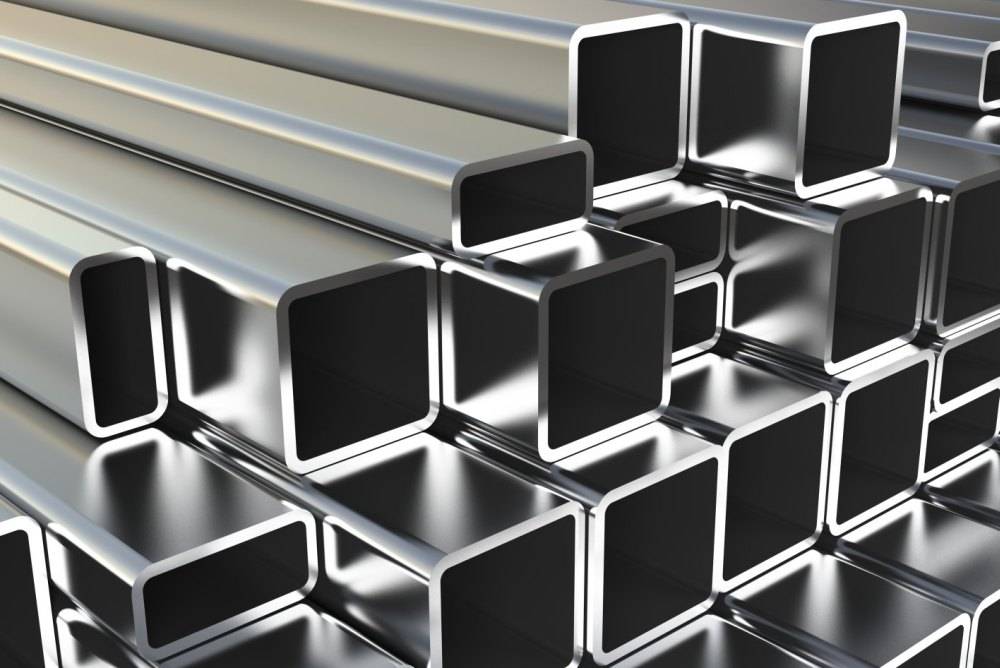

Достоинства и недостатки гаража из профильной трубы

Основное преимущество профильной трубы с прямоугольным или квадратным сечением — наличие четырех ребер жесткости, которых нет у типовой круглой детали. Они придают конструкции повышенную прочность. Правильно собранный каркас для гаража из металлического профиля способен выдержать большие ветровые, снеговые и механические нагрузки. При этом он не требует глубоко заглубленного фундамента.

Благодаря эксплуатационным свойствам материала строительство из металлопрофиля можно вести круглогодично. Однако без надежной антикоррозионной защиты не обойтись.

В целом, возведение гаража из профильной трубы гораздо дешевле и менее трудозатратно, чем из качественного пиломатериала.

Единственный существенный недостаток конструкции — низкие показатели теплосбережения. Использование изоляционных материалов способствует повышению затрат на строительство.

Выбираем основной материал: маркировки на товаре

Профилированный стальной лист используют для стен гаража, кровли и ворот. Информация о назначении и размеры материала указывается производителем.

1. Марка С – листы для облицовки фасадов, для перегородок внутри здания, кровли построек хоз. назначения, балконов.
2. Марка Н – листы применяются в опорных и несущих конструкциях, для крыш с большой площадью. Имеют ребра повышенной жесткости и отличаются высокой волновой поверхностью.
3. Марка НС – универсальное назначение.

Маркировка профнастила

После буквенного обозначения следует цифра, которая указывает на высоту волны проф. настила. Для гаража не следует выбирать значение меньше 20. Следующие цифры – рабочая ширина и толщина в мм.

Латинская R на марке указывает, что лист кровельный. Соединение материала имеет высокую прочность и устойчивость «замка» к влаге, ветру.

Присутствие символа А – защитное покрытие наносится на лицевую сторону, символа В – на внутреннюю.

Вес профилированного листа небольшой. Например, С-20-1100-0.45 будет весить 29.4 кг (при длине 6 метров и ширине 1.1 м).

При покупке материала учитывайте, что листы идут внахлест на одну гофру

План работ

Чтобы построить гараж из металлопрофиля, необходимо выполнить следующие этапы:

1. Создание проекта;
2. Приобретение необходимых материалов;
3. Подготовка инструментов, которые пригодятся в работе;
4. Разметка места под гараж;
5. Устройство фундамента;
6. Сборка каркаса из металлических профилей;
7. Обшивка стен и крыши листами металлопрофиля;
8. Утепление, внутренняя отделка и обустройство;
9. Подводка коммуникаций (при необходимости).

Рассмотрим все этапы более подробно.

Проект

При проектировании необходимо учесть размеры конструкции каркаса и рассчитать требуемое количество материалов. При создании чертежа учитывайте, что листы металлопрофиля имеют стандартные размеры. Обязательно добавляйте по 15-20 см на то, чтобы листы были уложены внахлест.

На этом же этапе необходимо продумать, какие будут ворота:

• Распашные;
• Секционные;
• Подъемно-поворотные;
• Ролетные.

Материалы

Для строительства стандартного гаража понадобятся такие материалы:

• Листы металлопрофиля;
• Профиль металлический 10*10 см – из него будет состоять каркас;
• Профиль 5*5 – дополнительные ребра жесткости;
• Саморезы, которыми будут скрепляться профили, и саморезы с резиновым уплотнением для обшивки каркаса;
• Щебень, цемент и песок для создания фундамента и заливки стяжки пола;
• Плиты OSB для опалубки фундамента;
• Металлическая арматура сечением 6-8 мм для фундамента;
• Минеральная вата или другой утеплитель;
• Металлические уголки для соединения элементов каркаса.

Инструменты

Данная модель гаража хороша тем, что для ее возведения не требуется специальной строительной техники. Достаточно будет обычных инструментов:

• Инструмент для резки металла (болгарка);
• Ножницы по металлу;
• Рулетка и маркер;
• Шуруповерт;
• Дрель;
• Уровень.

Отдельно потребуются инструменты для копки и заливки фундамента.

Фундамент

Оптимальным решением для легкой конструкции является заливка монолитного бетонного фундамента по представленной ниже технологии:

• Выкапывается углубление 40-50 см, размеры которого рассчитываются как длина и ширина гаража плюс 20 см на отмостку;
• По периметру устанавливается опалубка;
• Грунт утрамбовывается, засыпается щебень слоем 10 см;
• Утрамбованный щебень засыпается на 5 см песком, его тоже нужно трамбовать;
• Далее следует укрыть все строительной пленкой для гидроизоляции;
• Следующий этап – армирование с шагом 10 см. Арматура укладывается таким образом, чтобы от нее до пленки было 10 см;
• Заливка бетона – толщина около 20 см. Стяжка схватывается примерно 3-4 недели.

Каркас

Каркас можно собрать двумя способами:

1. Сборка на месте – при этом методе в фундаменте перед заливкой устанавливаются металлические профили;
2. Модульная сборка предполагает отдельный монтаж конструкции, а затем ее установку на готовый фундамент.

Очень важно на этапе установки каркаса провести тщательную антикоррозийную обработку металлических поверхностей

Обшивка стен и крыши

Существует три вида профнастила:

1. Универсальный – подходит для обшивки как стен, так и крыши;
2. Стеновой;
3. Кровельный.

Листы профнастила на стены крепятся только вертикально, иначе в них будут собираться атмосферные осадки. Крепятся по направлению сверху вниз.

При формировании кровли стык конька и все остальные места соединения необходимо тщательно обработать герметиком.

Утепление и внутренняя отделка

Утепление гаража проводится перед внутренней обшивкой. Перед утеплением  желательно проложить металлопрофиль пленкой или обработать стыки герметиком.

Следующим этапом будет обшивка внутренних стен – это могут быть листы ОСБ, гипсокартон или другие подходящие материалы.

Преимущества и недостатки профилированных листов в гаражном строительстве

Владельцам собственных домов, приусадебных участков в этом плане, несомненно, повезло больше. У них есть возможность соорудить гараж согласно своим размерам и предпочтениям.

Виды профилированного листа.

Для строительства гаражей, небольших помещений, профнастил считается наиболее удобным материалом, обладающим рядом преимуществ:

1. Скорость монтажа. Если на возведение гаража деется немного времени, то профнастил – идеальное сырье.
2. Простота. Монтаж проводится просто с помощью стандартных инструментов и крепежных пар.
3. Себестоимость. Профнастил один из самых дешевых материалов. Даже с учетом найма рабочих в итоге смета на стройку окажется в разы меньше, чем на капитальные строения.
4. Долговечность. Если покрыть конструкцию качественным антикоррозийным средством и хорошей краской, то она прослужит долгие годы, а внукам придется потом просто перекрасить ее в более модный по тому времени цвет.
5. Нагрузка на основание. Она намного меньше, чем у капитальных строений, поэтому в массивном основании потребность отпадает.
6. Мобильность. Такой гараж демонтируется точно так же легко, как и собирается. Его возможно перенести на любое другое удобное место.
7. Пожарная безопасность и морозоустойчивость. Профнастил не горит и не способствует передаче открытого огня, не деформируется при низких температурах.
8. Расцветка. Возможно, это и не самый благородный кровельный материал в мире, но благодаря дизайнерам он приобрел ряд поклонников именно благодаря нескончаемой палитре красок, в которые он окрашен.

Данный материал в строительстве считается очень легким и зачастую используется в больших городах там, где есть запрет на капитальное строительство.

Но он тоже имеет ряд недостатков:

1. Деформации. Достаточно сильного удара и на поверхности образуется вмятина, которую невозможно исправить. Но заменить поврежденный лист на новый вполне реально.
2. Теплопроводность. Она остается у профнастила на достаточно низком уровне, зимой в нем такая же температура, как и на улице. Но неплохим выходом из этой ситуации является утепление стен изнутри.
3. Установка внутреннего убранства. На стены из металлического листа невозможно повесить тяжелые полки либо конструкции, поскольку они способны прогибать металл.
4. Транспортировка. Если в строительстве используются крупногабаритные листы, что случается довольно часто, то их невозможно транспортировать своими силами. Необходимо заказывать специальный транспорт, что несколько повышает стоимость стройки.
5. Эффект пустой бочки. Металл, особенно без утепления, резонирует на ветру, и находиться в такие моменты внутри, мягко говоря, некомфортно.

Из вышесказанного можно сделать вывод, что профнаслил является не таким уже и плохим материалом некапитальных построек. Он достаточно конкурентоспособен с другими расходниками, а его недостатки легко устранить и превратить в достоинства.

Инструменты и материалы для работы

Для качественной и быстрой работы вам потребуются такие материалы как:

• Профиль квадратный 10х10 см для создания каркаса конструкции;
• Профиль квадратный 5х5 для установки дополнительных ребер жесткости;
• Листовой металлопрофиль для наружной обшивки каркаса;
• Минеральная вата для утепления конструкции изнутри;
• Саморезы для соединения профилей;
• Саморезы с резиновым уплотнением для закрепления обшивки на каркасе;
• Щебёнка, цемент марки М 400 и песок для создания фундамента и заливки стяжки пола;
• Фанера или плиты OSB для создания опалубки фундамента;
• Металлические прутья диаметром 6-8 мм для армирования фундамента.

Из инструментов нам потребуются:

• Шуруповерт, набор сверлил и биты для вкручивания шурупов;
• Болгарка для резки профилей и листового материала;
• Ножницы по металлу;
• Рулетка и маркер;
• Лазерный или пузырьковый уровень;
• Металлические уголки для соединения элементов каркаса.

Так же потребуется штыковая лопата для рытья ямы под фундамент и электрическая бетономешалка, которая существенно ускорит процесс заливки фундамента и пола своими руками.

Гараж из металлопрофиля своими руками: что для него нужно?

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса гаража своими руками потребуется:

• металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
• металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
• металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
• обрезная доска или ОSB (для опалубки);
• листовой материал для наружной отделки стен гаража категории С или НС;
• листовой материал для внутренней отделки гаража;
• рулонный или плёночный гидроизолятор;
• утеплитель (в плитах или матах);
• мембранную плёнку;
• крепёж (саморезы для металла, дюбеля, уголки, болты);
• кровельный материал;
• доборные детали для заделки углов и стыков;
• ворота;
• петли для ворот;
• засов, замок;
• сухая смесь М 400 для раствора;
• щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки. Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

• колышки и капроновый шнур для разметки;
• рулетка и уровень;
• штыковая лопата;
• бетономешалка;
• правило;
• ножницы по металлу;
• электропила «болгарка»;
• шуруповёрт;
• электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах — оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

• лёгкость конструкции;
• выбор под неё любого фундамента неглубокого заложения;
• прочность жёстких связей каркаса;
• простота монтажа без спецтехники;
• пожарная безопасность;
• сохранность геометрии при любых подвижках почвы;
• идеальная поверхность стен;
• минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
• стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
• эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Гараж из металлопрофиля: особенности конструкции

Такой тип постройки считается практичным и простым в возведении. Гараж обладает достаточным уровнем жёсткости, небольшой массой, поэтому не слишком давит на грунт. Сам металлический профиль прост в обработке и отлично взаимодействует с утепляющими материалами (если вы предполагаете использовать их в сооружении). Постройка не будет шедевром в плане эстетики, но получится вполне аккуратной и впишется в современный дизайн частного подворья или антураж гаражного объединения. В этом вы можете убедиться на фото примерах.

Размеры и расположение любого гаража регламентируются соответствующими положениями СНиП и нормативами пожарной безопасности:

1. Минимальное расстояние до жилого помещения (в том числе пристроенной веранды) — 6 м, до близлежащего участка — 1 м. Пристраивать гараж к дому можно, но только не к спальне, гостиной и комнатам отдыха.
2. Ворота гаража должны располагаться не ближе, чем на 5 м от строительной «красной линии»: автомобильных дорог, линий электропередач, трубопроводов, линий связи, железнодорожных линий.
3. Для одного авто минимальные параметры длины и ширины постройки составляют 5х3 м. Если планируется размещение двух, — 5х9,5 или 10 м. При этом вокруг машины должен оставаться проход не уже 1 м. Проще говоря, в длину гараж должен равняться 1,5 автомобилям, а в ширину — ширине транспортного средства плюс 80 см.
4. Высота гаража — не ниже 2 м.

Типовая постройка состоит из таких основных элементов:

• фундамент для опорных стоек и бетонный пол;
• несущий каркас: вертикальные стойки и пересекающие их под прямым углом прогоны, на которые крепится обшивка;
• заготовки панелей из профнастила нужного размера.

Сборка и установка каркаса

Этот этап выполняется после того, как фундамент будет готов. Сборку конструкции рекомендуется сделать своими руками, для этого нужно взять болгарку и ножовку по металлу. Для соединения труб могут потребоваться болты. Прежде чем обшивать каркас, следует выполнить обработку труб специальным составом, обеспечивающим защиту от коррозии. Листы металла необходимо закреплять к основе с помощью болгарки, болтовые соединения подходит лишь в том случае, если планируется последующее перемещение.

Профильные трубы необходимо уложить горизонтально по всему периметру и приварить к сваям фундамента. Далее потребуется закрепление вертикальных конструкций, которое выполняется с помощью уже уложенных горизонтально труб – их необходимо приварить. После этого можно переходить к закреплению трубы по верхней стороне вертикальных стоек. Уже на этом этапе стоит задуматься о том, какой будет установлен вариант крыши: если предпочтение отдано в пользу односкатной модели, то с одной стороны каркас будет чуть ниже. На подготовленный каркас кладут трубы, которые будут выполнять несущую функцию.
