Размер ворот для гаража: как выбрать оптимальный

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

шарнирно-рычажного;
на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

болгарку;
сварочник;
молоток;
шуруповёрт;
рулетку;
дрель или перфоратор со сверлами различного диаметра;
гаечные ключи;
уровень;
карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Иллюстрация	Описание действия

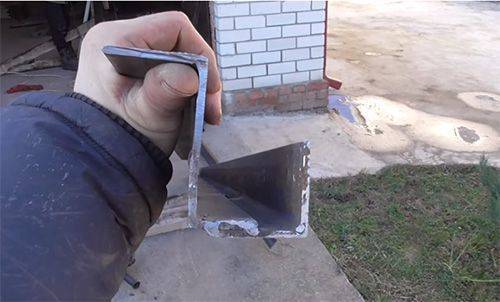

	Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.

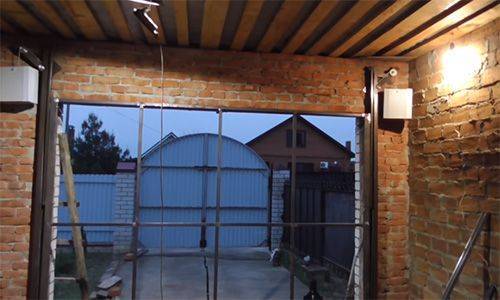

	Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
	Собираем ролики, которые будут крепиться к дверному полотну.
	Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
	Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
	Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
	Соединяем вместе раму, противовес и остальные элементы конструкции.
	Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Общие размеры ворот

Выбор правильной конструкции и размеров – основная составляющая при проектировании гаража. Это поможет избежать многих проблем:

Заклинивания механизма с дальнейшим ремонтом.
Образования трещин на участках примыкания.
Проседания створок, неплотного прилегания друг к другу.

Стандартные размеры проема гаража

Во время определения размеров ворот требуется опираться на модель машины. Так, шестая марка Жигулей по ширине 163 см, а кроссовер Audi Q3 – 183 см.

Отличие несущественное, но ГАЗель больше по ширине «шестерки» на 55 см. Это влияет на высоту и ширину требуемого въезда. Чтобы точно рассчитать минимальный размер, нужно добавить по 350 мм с левой и правой частей.

Установка гаражных створок под джип

Дополнительные факторы для определения размера воротных конструкций:

Способ заезда, его месторасположение.
Вид и предназначение гаражного помещения (для промышленного производства, частного дома).
Сколько транспортных средств планируется размещать.
Компания-изготовитель (каждая имеет собственные стандарты).
Конструктивные отличия разных видов полотен.

Стандартный образец

Ширина гаражных ворот

Перед тем как рассчитывать ширину ворот для проезда автомобиля, нужно учесть три основных момента:

Выбор производится с учетом норм ГОСТа.
Конкретный производитель и его таблица размеров.
Вид гаражных ворот. Для любого типа системы створок производится свой расчет. Например, габариты автоматических гаражных ворот будут больше других разновидностей конструкции из-за массивности крепежей и дополнительного оборудования.

Оптимальные размеры створок

Стандартная ширина ворот для легкового автомобиля:

максимальная – без ограничений;
наименьшая – 2,4 м;
средняя – 2,7 м.

Ширина изменяется с учетом вида авто:

Микроавтобус и грузовой транспорт – 3,9 м.
Легковой транспорт – не менее 2,7 м.
Мотоцикл – 1.5 м.

Чертеж стандартной конструкции на 1 автомобиль в частном доме

Во время расчета необходимо учесть, что пространство для въезда будет меньше проема гаражного полотна.

Размеры ворот для одного авто

Чтобы рассчитать габариты ворот для 1 автомобиля, нужно соблюдать следующие правила:

Как глубоко открывается полотно вовнутрь и максимальное боковое расстояние гаража.
Высота высчитывается так: высота автомобиля плюс запас. С учетом ГОСТа она находится в диапазоне 2.2–5 м.
К ширине транспортного средства добавляется 35–50 см с обеих сторон. К примеру, если машина по ширине 190 см, то въездная калитка делается 240 см.

Ширина и длина гаража для легкового автомобиля

Оптимальный размер полотна на один автомобиль составляет 3х3 или 2х3 м. Причем учитываются следующие факторы:

Особенности эксплуатации гаражного помещения на даче или в доме. Используется ли оно только для хранения автомобиля, либо здесь будут находиться другие вещи.
Планировка территории. Требуется проанализировать пути подъезда, особенности расположения забора, угол разворота транспортного средства, возможность въезда во двор грузовика, пожарной машины или службы МЧС.
Габариты авто. Если в дальнейшем планируется покупка другой машины, стоит сделать запас на стадии сооружения гаражного помещения.

Высота и ширина откатной конструкции

Размеры ворот для двух машин

С воротами для гаража на два автомобиля ситуация осложняется. Это обусловлено тем, что можно поставить как одну створку на 2 машины, так и отдельно для каждой. Во втором случае используется типовой чертеж обычных гаражных ворот.

Размеры конструкции на 2 машины

Если первый вариант, то используется ГОСТ, с учетом которого длина должна составлять 600 см. Но часто он делается меньше. Владельцы домов ссылаются на то, что сразу две машины все равно не въезжают.

Ширина проема должна позволять беспрепятственный въезд обоих автомобилей. Намного легче это выполнить с двумя отдельными створками. У этого варианта и иные преимущества:

при отсутствии электроэнергии легче закрываются вручную;
каждая машина получает свое место;
экономия средств;
нет необходимости в неудобных маневрах во время заезда;
ниже теплопотери зимой, не нужно капитально утеплять помещение.

Чертеж распашной модели

Выбор этого варианта избавит от необходимости сложного расчета ширины ворот. Выполнить это для двух машин (даже различных размеров) намного легче, чем выбирать варианты для общего заезда. Для этого можно воспользоваться специальным онлайн-калькулятором.

Размеры под внедорожник

Ширина проема для внедорожника рассчитывается по принципу, как и для легкового авто. Но для джипа существует одна особенность – высота проема. Джип намного выше, потому необходимо внимательно выбирать тип воротной конструкции и высоту. Также ширина этой модели авто больше из-за массивных зеркал бокового вида. Удачной является ширина проема 3,1–3,6 м.

Высота и ширина полотна под джип

Что нужно учесть при выборе просвета гаражных ворот?

На самом деле, факторов, влияющих на выбор ширины проема в гараже, достаточно много, но в каждой ситуации – свой подход. Итак, от чего нужно отталкиваться в первую очередь?

Марка и габариты авто. Ширина проема должна быть подобрана таким образом, чтобы можно было свободно въехать в гараж. Это и удобно, и безопасно.
Фирма-производитель. Каждое предприятие-производитель имеет свои габариты и конструктивные особенности конструкций для заграждения.
Различные типы заградительных устройств (секционные, подъемные, откатные, рулонные) имеют определенную специфику установки. Наиболее компактный вариант – рулонный, не требующий для установки и эксплуатации дополнительного места. Гораздо менее удобны в эксплуатации подъемные ворота с цельной конструкцией воротного полотна. Для установки откатной конструкции необходимо дополнительное место для отката полотна (примерно половина его величины). Секционные ворота довольно удобны, но необходимо место для размещения боковых направляющих и притолоки.
Возможность внесения изменений в конструкцию гаража.
Возможность покупки авто с большими габаритами. Если только позволяют размеры гаража, не следует делать просвет ворот «заподлицо». Никакая экономия средств этого не оправдывает! Если вы думаете со временем купить авто больших размеров, ворота можно и нужно делать «на вырост».

Оптимальная воротного проема для одного авто

Как говорилось раньше, единого стандарта для просвета ворот нет, поэтому его значение выбирается в зависимости от габаритов авто и исходя из соображений удобства для владельца. В большинстве случаев, минимальная ширина рассчитывается так: прибавляют к значению ширины авто примерно по 0,2 м в каждую сторону. Чтобы въезжать в гараж более свободно, быстро и без малейшего риска, можно прибавить к каждой из сторон по 0,3 – 0,5 м.

Размер гаражных ворот под джип

Гаражные ворота, размеры которых позволили бы свободно проезжать габаритным автомобилям, должны быть большими и с запасом с каждой стороны. Кроме того, сама «коробка» помещения для джипа должна иметь соответствующие габариты для возможного обслуживания авто в частном доме.

Следует предусмотреть проем на 1 машину с учетом ее габаритов еще на этапе проектирования, а расчет вести исходя из ширины, длины и высоты авто с минимальным запасом в 0,2 м с каждой стороны. Чтобы въезд был беспрепятственным и легким в любой ситуации, рекомендуем увеличить этот припуск до значения 0,5 метров.

Можно сделать вывод о том, что стандартных параметров проема и конструкции нет, подбираются они исключительно под параметры существующего авто, а лучше с запасом для возможности въезда более крупного транспорта.

Виды и особенности

Начнем с классики, которая не устареет еще очень долго – старые добрые распашные ворота, которые можно увидеть в ближайшем гаражном кооперативе. Их главным достоинством выступает простота: никаких электро- и гидроприводов, сложной автоматики и датчиков, лишь рама, две створки, крепкие петли, калитка и замок.

Сделать их самостоятельно не слишком сложно, к тому же помимо металла для их изготовления можно взять пластик или дерево. Недостатком таких ворот является то, что им нужно немало пространства для открытия. А зимой это пространство нужно еще регулярно очищать от снега, иначе створки не открыть.

Читайте здесь о том, как сделать своими руками деревянные распашные ворота в гараж.

СПРАВКА: Процесс открытия, может быть достаточно тяжелым, если ворота выполнены из толстых стальных листов.

Альтернативой могут стать секционные и рулонные ворота. В первом случае они состоят из набора секций, который могут сгибаться в местах соединения друг с другом, и электроприводов. Последние, приводясь в действие по сигналу от пульта, тянут секции вверх. Они стягиваются под потолком, ворота открываются, можно заезжать.

По похожему принципу построены рулонные ворота, но здесь секции меньше по размеру, и они при подъеме складываются в компактный рулон над потолком гаража.

Преимущества обеих типов конструкций схожи – возможность управления с дистанционного пульта, большой выбор типов покрытия, отсутствие необходимости в свободном пространстве по сторонам от гаража, доступная цена. Из минусов – такие ворота сложно сделать самостоятельно.

Промежуточным вариантом между распашными и секционными воротами выступают подъемно-поворотные. Принцип их работы понятен из названия – при подъеме цельная панель переворачивается из вертикального положения в горизонтальное положение и останавливается под потолком.

Этот тип ворот выгодно выделяется тем, что он легче распашных, сравнительно прост в монтаже и здесь можно применить как ручной привод, так и электрический. Сделать их не так уж и сложно, поэтому если есть желание – дерзайте!

Размер гаража на две машины с двумя воротами:

Увеличение высоты гаражных ворот

Один из самых малотравмирующих способов увеличения проема, и более дешёвым в сравнении с другими, является увеличение с помощью уголка. В такой перестройке используется минимальное количество дополнительных материалов.

Чтоб сделать проем больше, нужно установить балку, сделанную из двух уголков. Ширина полки должна составлять 7,5 см. Нужно следовать такому алгоритму:

Делаем разметку на передней стенке, над проёмом.
Прорисовывает вертикальную и горизонтальную линию нового входа.
Используя перфоратор, вырезаем в стене раз, ширина 0,8 см.
Делаем углубление под паз с внутренней части стены.
По размеченным линиям и сделанным углублениям, вырезаем три уголка, они устанавливаются в паз и свариваются буквой П.

Такую же процедуру нужно проделать с внешней стороны. Выйдет конструкция из 2 уголков, сваренных и закреплённых на стене. Эта конструкция – окантовка будущих, увеличенных ворот. Чтоб данная рама не распалась, нужно сделать поперечные перемычки, которые сделают конструкцию жёстче и прочнее.

Размеры гаража на 2 машины с одними воротами и двумя

Ранее для большинства людей наличие в семье двух автомобилей воспринималось как недоступная роскошь, но сейчас это уже вполне распространенное явление. Разумеется, под два автомобиля нужен один гараж, но встает вопрос – какие и сколько делать ворот для гаража на две машины?

Давайте попробуем разобраться какой должен быть размер ворот на гараж на две машины.

Размер ворот гаража на две машины:

Гараж на две машины с одними воротами, по мнению некоторых людей, более эстетичен. Такие ворота дают большое пространство для маневров при въезде и выезде из гаража. Помните, что выше была выведена оптимальная ширина проема для одной машины в 2,5 метра? В случае ворот для одной машины эту цифру можно просто перемножить на два и получить 5 метров.

Но это средняя цифра, минимальной же считается 4,8 м. Некоторым проем в 5 метров может показаться недостаточным – слишком мала пространства между двумя автомобилями.

Потому, размеры гаража на две машины с одними воротами (если позволяют габариты) — ширина 5,5 или 6 или даже более метров. Но их установка потребует решения нескольких непростых задач:

Такие ворота должны обладать большой жесткостью, иначе они могут деформироваться под своим же весом.
Требуется обеспечить хорошую теплоизоляцию, так как через такой проем тепло может уходить особенно быстро.
Желательно снабдить калиткой – открывать их ради каждого похода в гараж нерационально.
Механизмы открывания должны быть очень надежными – иначе есть риск запереть сразу два автомобиля.

Что же касается двух отдельных ворот в двухместный гараж – тут все весьма просто, нужно лишь взять двое стандартных ворот (или нестандартных, а с нужными вам шириной и высотой) и установить на расстоянии в 0,5-1 м друг от друга.

Оптимальные размеры гаража на 2 машины с 2 воротами:

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Заключение: На этом моменте, пожалуй, можно закончить статью. Мы были рады помочь вам с выбором ширины ворот для гаража и высоты. Помните, главный критерий в этом деле – ваше собственное удобство.

Особенности размеров рулонных ворот

При выборе рулонного варианта следует учитывать особенности модели: блоку в который будет скручиваться полотно требуется пространство. Нужно заранее измерить высоту рулона и добавить этот показатель к проему или притолоке, в зависимости от места расположения блока.

У каждого производителя модели собственные стандарты.

Рассмотрим показатели на примере популярных компаний:

«Alutech» (Алютех) – Беларусь;
«Doorhan» (Дорхан) – Россия.

Российские варианты предназначены для гаражей с шириной боковых простенок в 12 см и притолокой около 10 см.

Их стандартные показатели:

минимальная высота – 1,8 метра, максимальная – 2,7 метра;
минимальная ширина – 2 метра, а максимальная – 3 метра.

У «Алютеха» существует 2 варианта: «Standard» и «Classic».

Основные стандарты белорусских подъемных гаражных ворот:

минимальная ширина моделей – 2,8 метра, максимальная – 6 м;
минимальная высота – 2,25 метра, максимальная – 3,08 м.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Особенности выбора ширины проема для джипа

Принцип выбора габаритов проема примерно такой же, как и для других авто. Особенность здесь одна: нужно учитывать не только большую ширину, но и значительную высоту такого авто. При расчете ширины проема нужно учесть и увеличение ширины джипа за счет боковых зеркал. Практика показывает, что оптимальная ширина гаражных ворот для того, чтобы джип мог комфортно въехать, составляет 3,0 – 3,5 м.

Если имеется два автомобиля, один из которых джип, стена в гараже, по которой располагаются проемы ворот, должна быть от 7 м. Если больше – то это хорошо, поскольку можно с комфортом разместить машины в гараже, и открывать двери, ничего не опасаясь.

Конечно, за нестандартное полотно придется несколько переплатить. Но результат того стоит!

Оптимальные размеры гаражных ворот

Просчитать стандартный размер для всех возможных вариантов гаражных ворот – невозможно. На это влияют следующие моменты:

Разные модели автомобилей. Транспортные средства отличаются по размерам, вариантов настолько много, что использовать ко всем стандартную размерную сетку изделий очень трудно.
Предназначение гаража. Из-за того, что транспорт может иметь мелкие и крупные габариты, бывают гаражи промышленные и бытовые, которые также отличаются размерами.
На возможность комфортного въезда в гараж влияет угол поворота, а также расположение объекта.
Механизм, установленный в проёме, определяет его габариты. Возможна установка распашных, откатных и подъемных конструкций.

Ширина

При выборе ширины гаража, учитывается размер автомобиля. Следует брать параметры именно того транспорта, который будет там стоять.

Нужно отметить, что разница в размерах между разными видами моделей значительно меняется. Поэтому габариты ворот для автомобилей разной ширины не могут быть одинаковыми, или же придется выбрать параметр большего показателя. При подборе размеров, нужно принимать к сведению допуски, чтоб автомобиль мог свободно заехать в гараж. В основном стандартные размеры данного показателя могут варьироваться от 2,5 м, до 2,8 м.

Высота

Строительство объекта нужно производить с учётом высоты транспорта. Значение высоты для микроавтобуса отличается от показателя высоты для легкового транспорта. Для последних достаточно выбрать конструкцию высотой в 2,1 м. Этого будет достаточно для свободного проезда транспортного средства. А вот тем, у кого автомобили имеют большие габариты, нужно выбирать другую высоту. Она может вырасти до 2,7 м.
