Разборный гараж: как изготовить своими руками

Составляем проект и смету

Во избежание лишних расходов и большого количества оставшегося материала перед строительством важно продумать каждую деталь конструкции. Все нюансы следует перенести на составленный чертёж

Его можно создать самостоятельно при помощи подручных инструментов в виде линейки, циркуля и карандаша или же воспользоваться компьютерной программой.

Шкафчики или стеллажи в гараже обязательно должны быть

Для примера будет взята привычная конструкция с указанными выше стандартными габаритами:

Профнастил берётся с расчётом общей площади стен, ворот и крыши пенала, которая не превышает 65 м2. С учётом средней стоимости материала профилированный лист обойдётся вам примерно в 10,5 тыс. рублей.
Листы металла нужны для 14 пластин. Стоимость 1,5 м стали выйдет не дороже 100 рублей.
Профиль для стоек и ригелей. С учётом габаритов среднестатистического гаража-пенала потребуется 110 м квадратного профиля (50х50 мм), стоимость 1 погонного метра которого составляет около 50 рублей. В итоге на несущие элементы конструкции потребуется 5,5 тыс. рублей.
Уголки для крепления профлиста (10 м). Внешний уголок стоит не более 100 р. за 1 погонный метр, в итоге потребуется около 1 тыс. рублей.
Петли для установки дверей. В зависимости от конструкции «портала», данный элемент может отличаться. Для стандартных распашных ворот понадобится 2 комплекта петель, что в общей стоимость составит около 150 р.
Крепёжные элементы (болты и саморезы) лучше брать не строго по рассчитанному количеству, а с небольшим избытком. На крепёж в общей сложности понадобится около 1 тыс. рублей.

Если для вашего автомобиля стандартные размеры гаража не подходят, все подсчёты производите, исходя из своих потребностей.

Установка металлического гаража своими руками

Для людей, живущих в городской черте и имеющих машину, наличие собственного гаража – огромная удача.

Да и владельцы загородных домов, в основном, не могут обойтись без личного домика для машины.

Не всегда получается приобрести гараж, построенный из шлакоблока или кирпича, из-за финансового положения или других причин.

Однако есть отличная перспектива для владельцев автотранспорта – это металлические гаражи. В чём их преимущества? Какие материалы использовать для строительства?

Сколько весит металлический гараж?

установка каркаса Металлический гараж – это удобный вариант, чтобы быстро возвести помещение. Для такого строительства не нужна закладка фундамента, или прочие работы, требующие тщательной и долгой подготовки.

Гараж из металлических конструкций – это каркас, который обшит листовым профилем.

Именно это является основной характерной особенностью гаража из металлоконструкций. Поэтому, прежде чем окончательно решить, какой гараж построить, необходимо взвесить все «за» и «против» такого строения.

Среди видов таких конструкций – можно выделить следующие: Заводской комплект. Такой металлический сборный гараж могут собрать два-три человека. Всё, что должно быть у потенциальных строителей, это основной набор инструментов, (в который входят гаечный ключ, молоток и прочее). Если товар качественный, то все составляющие конструкции без труда поддаются сборке, и у потенциальных строителей не возникнет необходимости использовать дополнительное оборудование.

Варианты сборки

Как собрать ижорский гараж? Для монтажа желательно иметь напарника, но реально обойтись и собственными силами, если соблюдать определённую последовательность сборки. Для работ понадобится следующий инструмент:

слесарный молоток;
кувалда;
бородок слесарный;
накидной или коликовый гаечный ключ.

Для подготовки площадки и основы под гараж могут понадобиться:

лопата штыковая и совковая;
скобы (если основа из шпал);
сварочный аппарат (если основа из трубы).

Ижорский гараж — инструкция по сборке:

1-ый способ. Сборку металлического гаража ведут два человека:

собирают секции торцевой стенки;
одновременно собирают боковые стенки;
стены накрывают крышей;
устанавливают ворота.

2-ой способ. Возведение разборного гаража своими руками:

монтаж ведётся от задней стенки;
к торцу с фронтоном добавляют 2 панели боковых стен, и следом — 2 секции крыши;
так последовательно двигаются к воротам.

Важно: Фронтоны крепят с листами крыши болтами, гайками наружу. Чтобы отверстия под крепёж совместились, наживление болтов и подгон остальных отверстий с помощью прутка проводят последовательно.

Как продлить долговечность ЛСТК?

Условий несколько:

Выровнять и утрамбовать площадку, засыпав её слоем песка и гравия (20см).
Поднять основание конструкции на 30-40 см над землёй.
Промазать битумным герметиком нижнюю часть секций.

Правильный выбор места для гаража может существенно улучшить условия хранения транспортного средства. Площадка должна быть на возвышенности и гарантирована от затопления талыми или дождевыми водами. Горизонтальность плоскости выверяют строительным уровнем. Песок и гравий выполняют функцию дренажа.

Для устойчивости конструкции на отсыпку из гравия можно по периметру основания гаража положить железнодорожные шпалы. Чтобы обеспечить жёсткость основания, шпалы соединяют между собой металлическими скобами, особо тщательно фиксируя углы. Под основание секций кладут рулонный герметик, и крепят сборку к шпалам с помощью гвоздей. 2 шпалы внутри гаража формируют место стоянки.
Основание сваривают из профилированной трубы 60х30 при толщине 2мм.

Для прочности конструкции используют внутренние горизонтальные раскосы, приваренные по углам.

Соединение трубной рамы с основанием гаража может быть как разъёмным, так и неразъёмным. Трубное основание гаража укладывают на рулонный герметик и обмазывают битумной мастикой.

Для опоры используют бетонные или керамзитовые блоки. Они могут быть уложены по периметру, по типу использования шпал, или их заглубляют в землю по принципу столбчатого фундамента.
Создание плитного фундамента — самый надёжный способ увеличить эксплуатационную долговечность строения. Но материальные затраты на такой фундамент неоправданно увеличивают стоимость всего сооружения.

Читайте, как построить гараж из сэндвич-панелей.
А также статья здесь о том, что такое гараж-тент и где его можно применять.

Для облагораживания внутреннего пространства умельцы используют вагонку для стен или напыление из жидкой резины, а полы поверх стяжки покрывают линолеумом. Чтобы листы кровли не прогибались, между кромок вставляют листовой пластик толщиной 4 мм. Таким пластиком можно укрепить, если не утеплить, и стеновые секции.

Принципиальные достоинства конструкции и славное имя предприятия, которое её создало, не дают исчезнуть из предложений производителей ижорскому гаражу.

Определение переносного гаража

Теоретически портативный гараж для автомобиля – это строение, при возведении которого не использовался капитальный фундамент. Вторым отличительным признаком можно назвать способность лёгкого отделения такого гаража от первоначального места установки с целью его переноса по другому адресу. Правда, это условие является относительным: можно без фундамента соорудить гараж, вес которого окажется настолько большим, что его перемещение окажется невозможным. Поэтому принято классифицировать принадлежность гаража к категории передвижного по следующим критериям:

полная масса строения не превышает 3 000 кг;
имеется возможность относительно лёгкого перемещения конструкции гаража с использованием стандартной грузовой техники (например, автокрана) без необходимости задействования специальных технических средств;
монтаж/демонтаж гаража можно осуществить на протяжении одного дня.

Поскольку существует немало разновидностей мобильных гаражей, используются и другие их классификаторы. В частности, по типу конструкции – монолитной или сборно-разборного типа. Монолитный гараж требует монтажа только технических проёмов – окон и дверей/ворот. Сборная конструкция состоит из множества более мелких частей, поэтому перевозка таких строений может осуществляться малыми силами.

Существует также разделение переносных гаражей на каркасные и бескаркасные. Первые состоят из ряда жёстких конструктивных элементов, скрепляемых между собой посредством панелей, производимых из различных материалов. Бескаркасная конструкция предполагает, что сама поверхность плоскости стен считается несущей. Рассмотрим в деталях наиболее распространённые типы переносных гаражей.

Вес металлического гаража – что надо учесть при подсчете

Вес железного гаража зависит от многих параметров, которые необходимо учитывать при подсчете массы строения.

Железный гараж является недорогим и довольно надежным укрытием для автомобиля. Он решит многие насущные проблемы: спрячет машину от непогоды или жаркого солнца, случайных повреждений и любопытных глаз, в нем можно провести несложный ремонт авто, диагностику или другие профилактические работы.

Обычно мало кто задумывается о массе строения, но иногда возникает ситуация, когда автовладельцу необходимо знать вес металлического гаража, поэтому в статье мы расскажем о видах гаражей из металла и приведем расчеты для построек из разных облицовочных материалов.

Виды металлических гаражей

Металлический гараж цельносварной.

Гаражи, имеющие каркас из стальных конструкций (см. Каркасный гараж: как построить своими руками), считаются металлическими, хотя обшиты могут быть различными материалами.

Они делятся на два вида:

Цельносварные конструкции монтируются из листовой стали и все элементы соединяются сваркой. Такой гараж не подлежит разборке и транспортировать его можно только в собранном виде. Цельносварной гараж можно устанавливать в любом месте, он отличается особой надежностью от проникновения и прочностью соединений.
Сборно-разборные гаражи имеют болтовое или анкерное соединение деталей, конструкцию можно разбирать и перевозить в компактном виде. Такой вид рекомендуется ставить на территории приусадебного участка или на даче, недалеко от дома, чтобы присмотр был, так как у него слабая защита от взлома.

Сборно-разборный гараж из металлических плит, собираемый способом болтовых соединений.

Важно! В свою очередь сборно-разборные конструкции могут иметь разную обшивку, и от этого тоже зависит, сколько весит железный гараж. Для зашивки стен конструкции применяют следующие материалы:. Для зашивки стен конструкции применяют следующие материалы:

Для зашивки стен конструкции применяют следующие материалы:

Все эти материалы имеют разный вес, поэтому при определении массы гаража в целом это необходимо учитывать.

Как рассчитать вес гаража

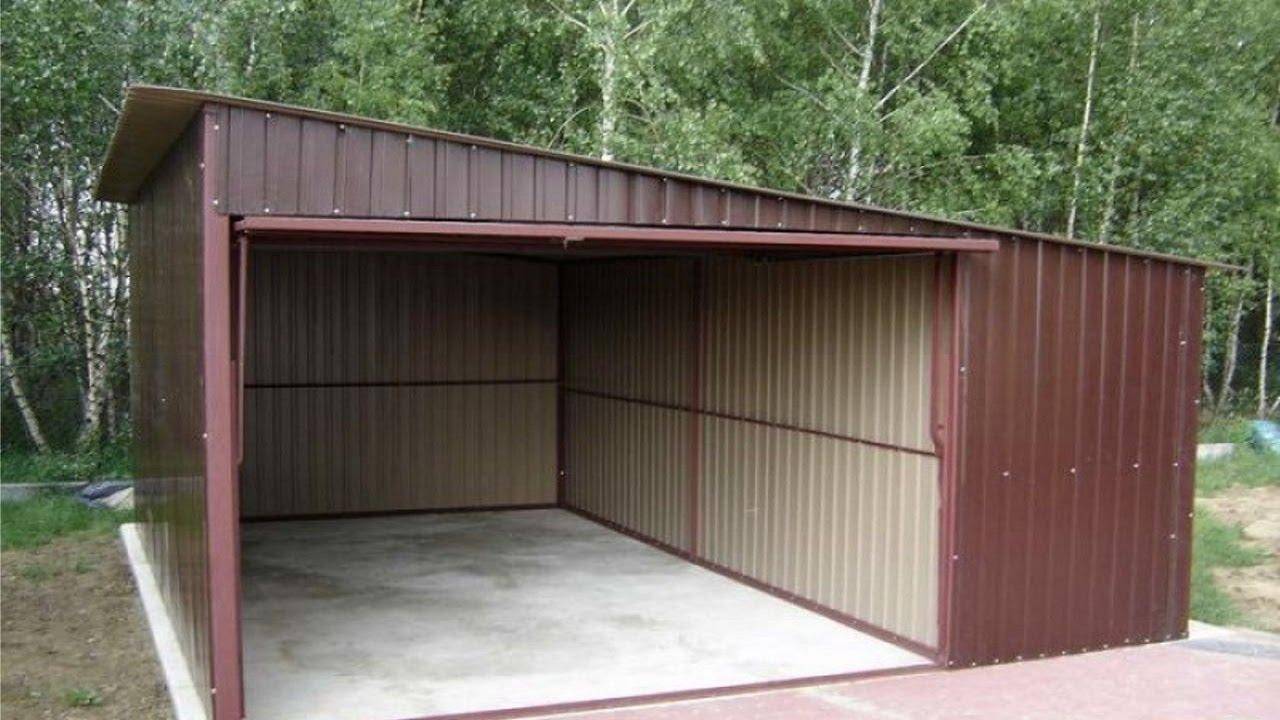

Гараж из окрашенного профлиста.

Данные о весе перевозимой конструкции могут понадобиться в следующих случаях:

При покупке гаража и доставке его на постоянное место. Если строение приобретено у фирмы-изготовителя, то данные о массе заказа предоставляет продавец, но когда гараж куплен «с рук», то в этом случае часто подсчет веса производит покупатель.
При перевозке гаража на новое место (переезд владельца, продажа, гараж под снос и прочее). Если конструкция возведена своими руками, то владелец может не знать ее истинный вес.

Для образца рассчитаем вес металлического гаража 3 х 6 х 2 м2 (ширина х длина х высота) цельносварного типа, в котором обшивкой служит листовая сталь толщиной 4 мм. Это минимальный стандартный размер, в который впишется почти любая легковая машина, ну, разве что, кроме микроавтобусов.

Размеры стандартного гаража 3 х 6 м (чертеж каркаса).

Рассчитываем площадь всех поверхностей гаража:

Боковые стенки: 2м х 6м х 2шт = 24 м2.
Двухскатная крыша с учетом козырьков: 2м х 1.9м х 6.2м х 2шт = 47 м2.
Задняя, торцевая стена и ворота: 3м х 2м х 2шт = 12 м2.
Два треугольных фронтона, примерная площадь которых равна 4 м2.
Пол (если есть): 3м х 6м = 18 м2.

Складывает все полученные результаты: 24 + 47 + 12 + 4 + 18 = 105 м2.

Для стен у нас применена листовая сталь толщиной 4 мм, согласно таблицы по ГОСТу 1м2 такой стали весит 31.4 кг. Перемножаем массу на площадь: 105м2 х 31.4кг = 3297 кг.
Мы получили вес листового железа, примененного для обшивки гаража. Но это еще не все! Теперь нужно прибавить сюда массу каркаса ворот и самого гаража, обычно его изготовляют из большого равнополочного уголка.

Не будем сейчас делать доскональные расчеты, здесь точность особо не нужна. Возьмем примерное усредненное значение, по некоторым данным это 1000 кг.

Каркас сборно-разборного гаража весит примерно 1 тонну.

Важно! Если мы сложим все полученные значения, то увидим, что вес гаража металлического, цельносварного, с обшивкой из листового металла толщиной 4 мм равен 4297 кг

Сборка металлического гаража

Создание армированной стяжки для гаража

Если на участке нет твёрдой основы, то для начала необходимо продумать, на что поставить металлический гараж (см. Фундамент для металлического гаража: правильный выбор и изготовление). Для этих целей идеально подойдёт монолитная армированная стяжка толщиной 30-40 см.

Для создания стяжки необходимо разметить участок и снять верхний слой грунта на глубину 10-15 см. Затем по периметру участка монтируется опалубка для заливки бетона.

Перед заливкой грунт необходимо утрамбовать, уложить слой песка в 5-8 см, затем слой щебёнки в 10 см и снова это всё утрамбовать. Поверх щебенки укладывается гидроизоляция и металлические прутья, образуя сетку с шириной ячейки в 20 см.

Для прочности каркаса прутья обвязывают проволокой. Готовую решетку поднимают на 5-7 сантиметров от щебёнки и укладывают на кирпичи, после чего заливают цементом, как показано на изображении выше.

Изготовление гаражей металлических модульного типа осуществляется на ровной поверхности, если для скрепления элементов используется сварка. Профильные трубы нарезаются согласно размерам и собираются в готовые модули при помощи болтов и металлических уголков. Каждая стена должна иметь продольные и поперечные ребра жесткости.

Пример сборки гаража из заранее приготовленных модулей

После того, как модули готовы, производится их сборка и закрепление на бетонной стяжке. Для этой работы вам потребуется три помощника.

Двое будут удерживать модули в нужном положении, третий будет соединять их между собой при помощи болтов или сварки. После сборки стен каркаса ваш самодельный металлический гараж необходимо закрепить на бетонной стяжке при помощи дюбелей и только потом устанавливать крышу.

Обшивка каркаса листами профнастила

Форму крыши выбираете по своему усмотрению, но обычно её делают двухскатной и изготавливают из отдельных ферм, соединенных между собой продольными профилями, как показано на рисунке выше. После установки крыши каркас с наружной части обшивают профнастилом, который можно крепить на шурупы или болты.

Завершающим этапом считается установка ворот, которые также изготавливают в модульном варианте и обшивают профнастилом. На этом изготовление гаража закончено, можно приступать к его утеплению и внутренней отделке, если в этом есть необходимость.

Из изложенного материала вы узнали, как осуществляется производство металлических гаражей, и можете проделать эту работу самостоятельно. В заключение предлагаем просмотреть тематический видео ролик.

Схема сборки металлического гаража

Вначале на подготовленную заранее площадку выкладываются все купленные крепежные элементы и стойки для нижней обвязки периметра разборного гаража. Швеллер необходимо закрепить жестко металлическими связями, а на каждом из углов обвязки установить угольники. Все крепления соединяем с помощью болтов и гаек с шайбами.

Следующим шагом устанавливаются 2 угловые панели, а к ним поочередно добираются панели для обшивки, шириной по 50 см. При собирать наборы панелей лучше отдельно по каждой из стен гаража непосредственно между заранее закрепленными углами. Так Вы обеспечите жесткость и соблюдение всех размеров конструкции бокса.

Далее по верху закрепленных стен по бокам гаража крепим стальные уголки. Их с помощью горизонтального уровня и отвеса регулируют для соблюдения абсолютно вертикальности стен. К этим уголкам крепятся торцевые панели и устанавливаются промежуточные фермы для кровли. При этом ферма располагается опорными концами на места двойных пазов, отмеченных в конструкции верхней обвязки маркером.

Между промежуточными фермами в пазы с помощью болтов крепиться обрешетка. Причем под каждым скатом кровли должна крепится обрешетка определенного типового размера. Не перепутайте готовые элементы при их закреплении. Также не забудьте закрепить дополнительную обрешетку под металлические листы крыши, располагающиеся на середине ската.

Последний шаг связан с раскладкой стальных листов на фермах и закрепление свеса кровли к обрешетке. Обязательно проверьте длину света над стенами – он должен быть не меньше 10 см. Также чтобы избежать попадания влаги на конструкции каркаса сделайте 50 мм перекрытие между соседними листами. Для дополнительной герметизации крепежа и отверстий от болтов в листах кровли необходимо использовать специальные уплотнительные шайбы. Места нахлеста стальных листов крыши дополнительно уплотняются при помощи резиновых полос и с специальным составом мастики марки УМС-ГНС.

После завершения работ по установке заводского разборного металлического гаража необходимо проверить его габариты, затянуть все соединения и повесить на петли ворота вместе с калиткой. Если есть проблемы с открытием створок, то нужно смазать места соединений машинным маслом.

Разборный гараж своими руками

Если внимательно проанализировать количество доступных предложений о покупке или продаже гаражей, то можно увидеть, что в большинстве случаев покупают и продают именно разборные конструкции. Стационарные варианты гаража обычно строят в капитальном исполнении, рядом с домом или в непосредственной близости к жилью. Разборный гараж чаще всего приобретается в качестве времянки, например, на дачу, или для того, чтобы застолбить удачный участок в ближайшей окрестности с последующим оформлением участка и постройкой капитального здания. Сегодня разборные гаражи продаются и покупаются не хуже, чем сами автомобили.

Металлический гараж своими руками. Рекомендации и инструкция по сборке

Металлический гараж собирается в несколько этапов. При этом укладка фундамента в данном случае требуется не всегда. Для подобных сооружений, выполненных из легких материалов, достаточно разровнять и уплотнить грунт.

Собираем каркас разборного гаража

Перед началом работ рекомендуется разложить трубы на участке в соответствии с чертежом. Это поможет проверить комплектность и, при необходимости, докупить недостающие комплектующие, пока монтаж не начался.

Каркас возводится по следующему алгоритму:

С помощью сварки или болтов (6х60 миллиметров) соединяются трубы, которые составляют стену. Крепежные элементы стягиваются не до конца.
По центру стеновой конструкции закрепляется перемычка, которая укрепляет трубы.
Боковины скрепляются между собой горизонтальной перемычкой.
Проверяются все углы конструкции и, при необходимости, выравниваются.

По окончании работ болты, скрепляющие трубы, затягиваются до упора. В углах конструкции рекомендуется установить металлические треугольники, которые повысят общую жесткость каркаса.

Варианты обшивки

Порядок монтажа обшивки зависит от того, какой типа материала используется. Если для формирования стен закуплен профнастил, то листы последнего рекомендуется устанавливать внахлест, закрепляя конструкцию саморезами. При желании в данной ситуации можно использовать болты. В этом случае потребуется сначала просверлить в металле отверстия, в которые затем вставляются крепежные элементы. Далее изнутри гаража на болты накручиваются гайки.

Кровля

Чтобы сделать каркас крыши, потребуется:

сварить из труб несколько треугольных конструкций, основа которых равна длине передней и задней стен гаража;
приварить по центру таких конструкций металлическую трубу;
установить готовые фермы на крышу с шагом 50-80 миллиметров.

При монтаже крыши следует укладывать кровельный материал так, чтобы тот выходил за пределы конструкции на 150-200 миллиметров. В ином случае по окончании работ придется закрепить на гараже водосточные желоба, чтобы избежать подтопления внутреннего помещения.

Устройство фундамента

Под разборные гаражи укладывают только ленточный фундамент. Данная конструкция не требует больших денежных и временных затрат. Ленточный фундамент заливается вдоль периметра будущего гаража.

Также конструкцию можно установить на бетонную плиту. В этом случае укладка фундамента не потребуется.

Установка ворот

Если работы ведутся своими руками, то рекомендуется устанавливать распашные ворота. Такой вариант считается более простым. Ворота монтируются по следующему алгоритму:

Из труб сваривается каркас двух дверей.
По центру этот каркас усиливается металлическими профилями, проложенными из угла в угол.
На каркас дверей нашиваются металлические панели.
На боковые стойки привариваются (навешиваются) петли.

После установки дверей необходимо вырезать отверстия под два замка, один из которых будет закрывать доступ до главного запорного механизма.

Особенности утепления

В качестве утеплителя стен и потолка в металлических постройках используют минеральную вату или пенопласт. Оба материала, при необходимости, можно демонтировать. Если устанавливается капитальная конструкция, то рекомендуется в качестве утеплителя использовать напыляемую пену. Такой материал обеспечивает лучшую теплоизоляцию помещения, закрывая мелкие щели.

Обустройство вентиляции

Для удаления выхлопных газов и конденсата внутри строения необходимо обустроить вентиляцию. Для этого в верхней части стены вырезается отверстие, в которое вставляется и фиксируется посредством монтажной пены труба. Некоторые автовладельцы под крышей монтируют компактное окно, вставляя в проем вентилятор.

Завершающая отделка строения

По окончании возведения сборного гаража можно приступать к финишной отделке. Под этим понимается покраска внешних стен для защиты от влаги и негативного воздействия солнечного излучения. Если гараж будет использоваться на постоянной основе, внутри можно установить полки и другие полезные конструкции. Также рекомендуется окрасить или отделать внутренние стены подходящим материалом.

Обшивка стен и крыши

Обшивка гаража профлистом

После изготовления каркаса выполняется обшивка стальными листами или профнастилом. Металл может крепиться с помощью болтов или сваркой.

При фиксации с помощью сварки металл режется на нужную длину и крепится к уголкам, а после проваривается между собой. Профнастил устанавливается с нахлестом в 5 см и прикручивается болтами. После окончания обшивки металл два раза грунтуется, а затем красится.

Монтаж кровли начинают снизу, укладывая верхние металлические листы на нижние с нахлестом до 15 см, чтобы вода не затекала в помещение. Для надежности места стыков можно промазать герметиком. Но предпочтительней использовать листы равные по размеру скату, чтобы не было швов.
