Утепление гаража
В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.
Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.
Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см
Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.
Правила расчёта размеров конструкции
Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место
При этом важно помнить о таких особенностях:
- размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
- эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
- при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.
Покраска ворот
Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:
- Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
- Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
- Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.
Чертёж гаражных ворот
Если вы решили построить гаражные ворота своими руками, то первое, что вы должны изготовить — это чертёж. Это не так сложно как может показаться. Для этого не требуется специальных навыков. Достаточно взять карандаш, бумагу, линейку и снять все мерки.
Начинать строительство ворот необходимо с выполнения чертежа
Для начала необходимо определить их ширину. Она должна составлять ширину корпуса автомобиля плюс отступ в обе стороны, который должен быть не меньше, чем 30 см. Чтобы это измерение было более точным, необходимо произвести его в нескольких местах и выбрать среднее арифметическое значение. После этого нужно измерить высоту. С этим проще, так как гаражи обычно строятся под определённый автомобиль и уже имеют нужный показатель.
После этого можно начинать делать чертёж, одновременно продумывая все детали конструкции. Проще всего начертить схему распашных ворот. При этом просто рисуются два прямоугольника и указываются их размеры. Если вы хотите, чтобы створки были разной величины, то зафиксируйте это на чертеже. Приблизительно так же рисуют чертежи для других типов ворот, но нужно помнить некоторые детали. Откатные и подъёмные состоят из одной секции. В них нужно быть внимательным при указании рёбер жёсткости. Секционные чертят, учитывая число секций.
Виды гаражных ворот
Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.
- Стоимость конструкции дешевле, чем у всех других моделей.
- Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
- Можно установить в ограниченном пространстве.
- Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
- Возможность установки электродвигателя для автоматического открывания.
Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.
Минус распашных ворот – перед ними приходиться очищать от снега площадку
Кроме распашных ворот в гаражах устанавливают и другие разновидности.
Складные
Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.
Плюсы конструкции:
- необычный внешний вид,
- удобство открытия и закрытия,
- не занимают в открытом состоянии много места,
- секции по отдельности можно менять, ремонтировать,
- невысокая цена.
Минусы: быстрый износ и низкие защитные функции.
Складные ворота

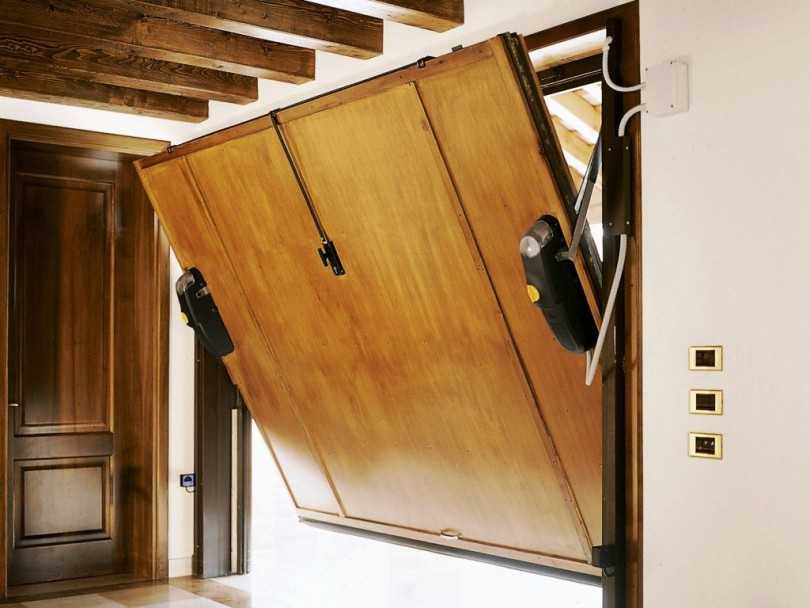

Подъемно-поворотные
Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.
Плюсы модели:
- высокая надежность,
- в открытом виде ворота не занимают никакого места,
- поддаются утеплению,
- поддаются автоматизации.
Минусы:
- требуется высокая точность установки,
- ворота остаются в проеме, уменьшая его высоту на 20-30 см,
- не рекомендуется использовать их интенсивно.
Подъемно-поворотные ворота

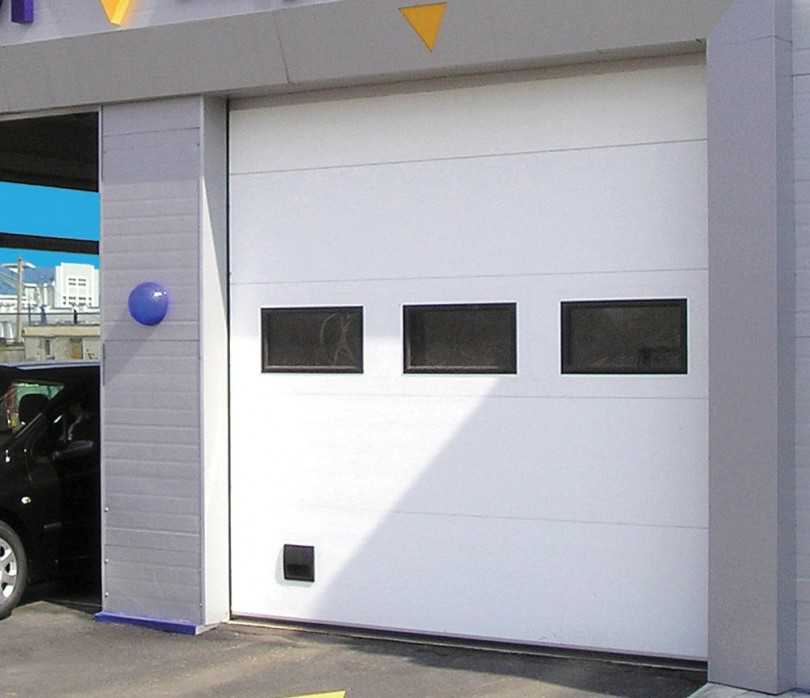

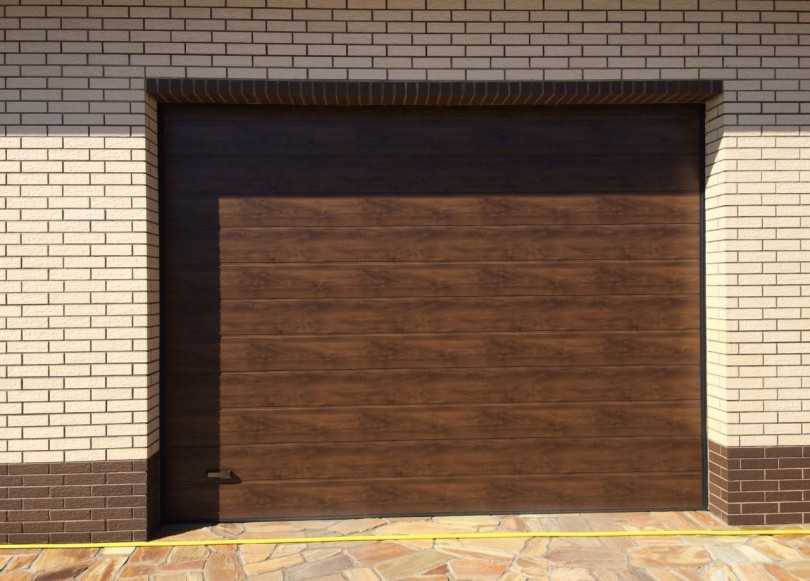

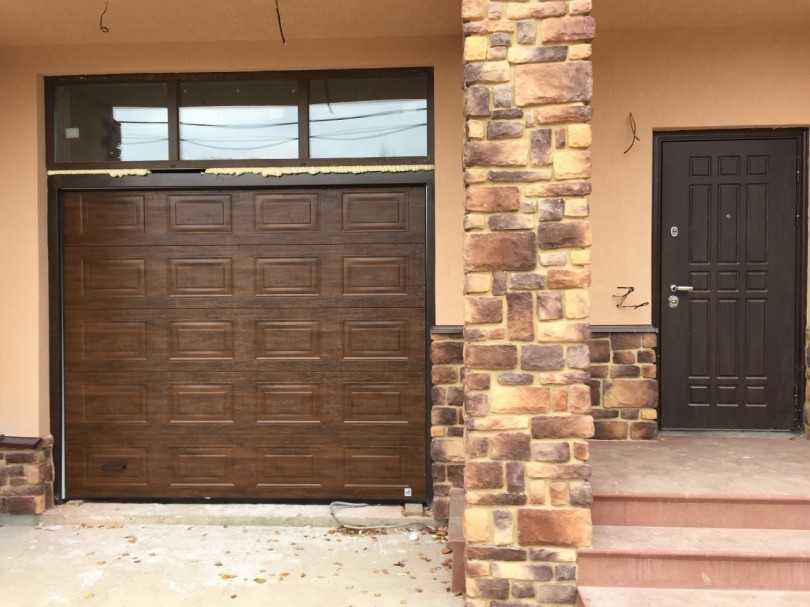

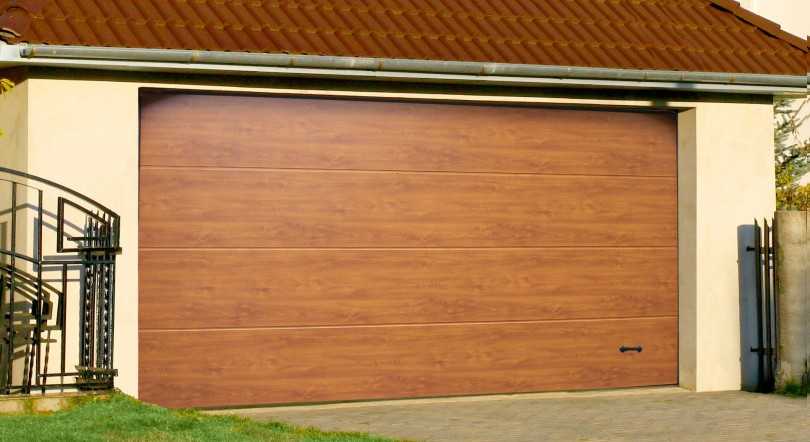

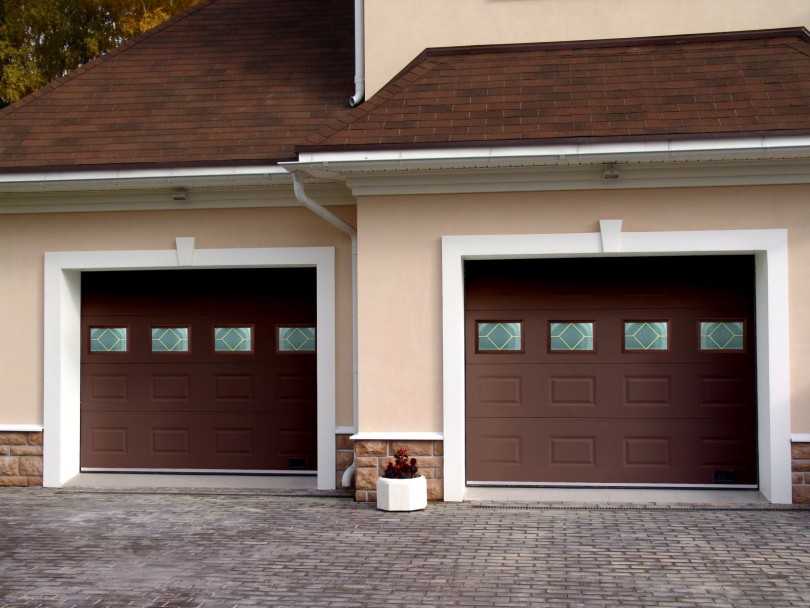

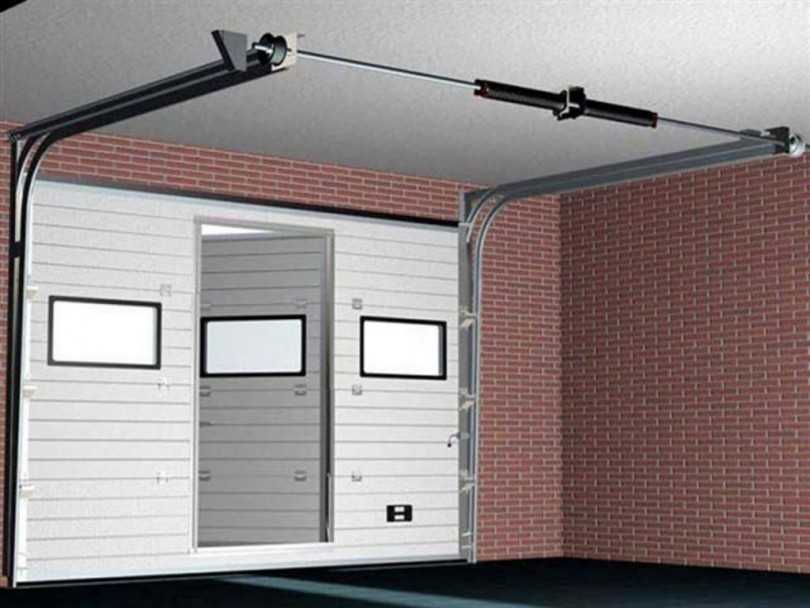

Подъемно-секционные
Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.
Плюсы модели:
- универсальность в плане размеров проема,
- экономия свободного места при открытии,
- неплохая устойчивость к деформациям и механическим нагрузкам,
- полная автоматизация,
- презентабельный внешний вид,
- высокие тепло- и звукоизоляционные качества,
- долгосрочная эксплуатация.
Минусы:
- высокая цена,
- требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
- низкая взломоустойчивость.

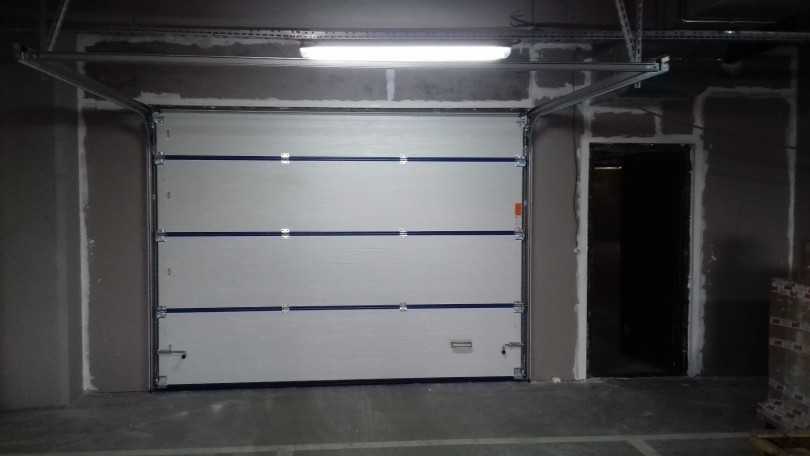

Подъемно-секционные ворота

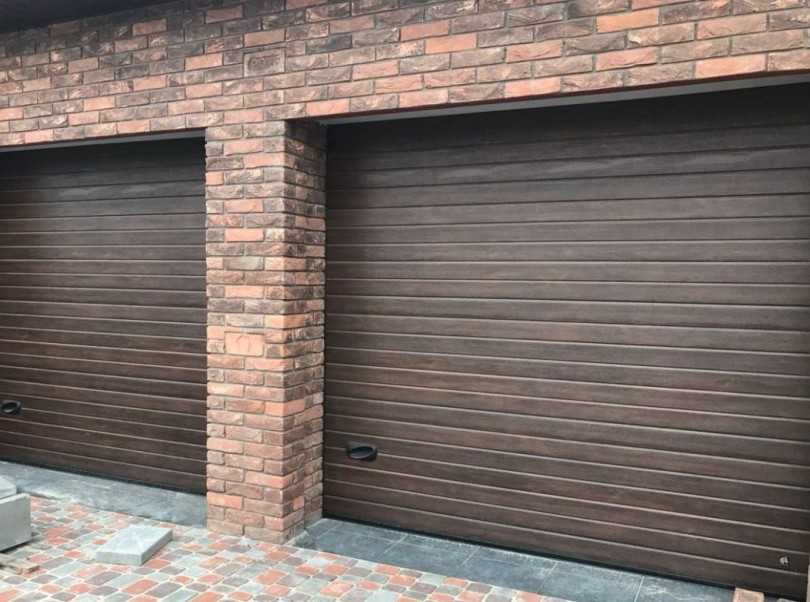

Рулонные
Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.
Преимущества:
- компактность,
- приемлемая цена,
- простота монтажа,
- долгосрочная служба,
- презентабельный внешний вид,
- возможность автоматизации.
Минусы:
- практически нулевая взломостойкость,
- нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
- плохо работают при низких температурах.
Рулонные ворота

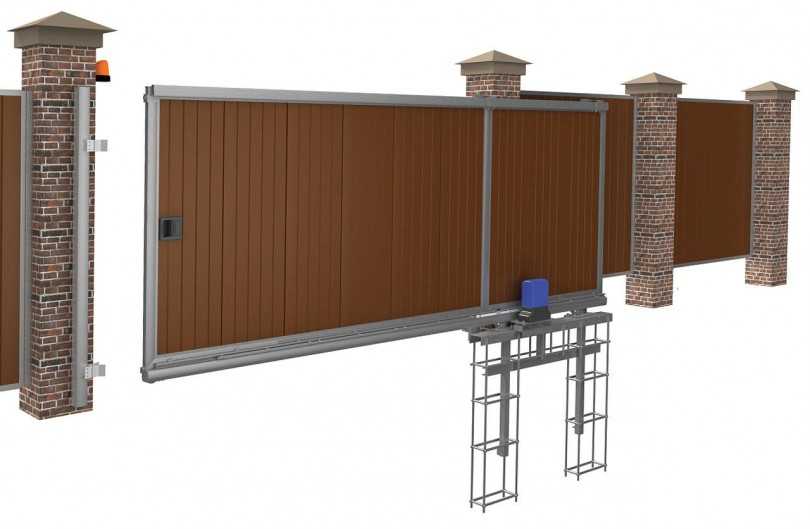

Откатные
В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.
К плюсам можно отнести:
- функциональность е зависит от сугробов,
- не занимает места при открытии,
- высокая взломостойкость,
- возможность провести автоматизацию.
Минусы:
- быстрый износ роликов,
- ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.
Откатные ворота
Подготовка материалов
Перед тем как покупать материалы (чтобы их хватило и заказчик не купил лишнего), замеряют толщину стены и размеры проема.
Для работы потребуется несколько видов металлопроката:
- Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
- Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
- Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
- Цилиндрические навесы, предназначенные для наружного монтажа.
- Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
- Гаражные замки.
Сварочные работы в гараже
Соединения в виде металлических полос 10–15 см шириной нарезают заранее, такой же толщины, как пеноблок. Во время сваривания нужны разные подкладки и подставки. Следует держать поблизости обрезки труб, уголков и другого металлопроката.
Инструментов потребуется тоже немного:
- сварочный аппарат;
- болгарка;
- электродрель;
- различные струбцины;
- уровень, угольник и рулетка;
- пассатижи, молоток;
- сварочные электроды 3 мм диаметром, сверла и круги для резки металла.
Приварка петель
Чтобы вмонтировать замки, нужно подготовить крепежные элементы: гайки, болты и шайбы. По окончании работы нужно загрунтовать и покрасить изделие. Для этого потребуется состав ГФ-021 и эмаль (ПФ).
Необходимое оборудование
Нам понадобиться набор инструментов, дрель, уровень и рулетка, сварка. Для механизма ворот нужно взять: профиль, противовесы. Их можно подобрать от старого лифта, это самый удачный вариант.
Однако их найти затруднительно, поэтому подойдут заготовки из чугуна. Также потребуется уголки, шарниры, труба профильная, полозья, трос из стали, уплотнительные резинки, пружина доводчика.
Далее уже непосредственно рассмотрим, как сделать подъемные ворота в гараж. Собираем каркас ворот. Он должен выглядеть, как русская буква П. Делается она из металлических и деревянных брусков, которые укладываются в цементную стяжку гаражного пола на глубину около 2 сантиметров.
Брусок, который устанавливается горизонтально, необходимо закрепить металлическими уголками. Далее можно приступать к установке шарниров.
Сначала закрепите кронштейн максимально близко к потолку здания. Он должен легко передвигаться в створке, от этого влияет дальнейшая работа всей системы ворот.
К нему болтами крепите 2 шарнира. Их длину необходимо подобрать, определенного размера нету. Делается это с учетом нужного хода створки.
Изготовление распашных ворот для гаража
Одному человеку, даже при наличии необходимых навыков, полностью выполнить работы будет проблематично из-за большого веса некоторых элементов. Поэтому для монтажа целесообразно пригласить помощника.
Сварка рамы
Сварка рамы из профильной трубы
Чтобы сделать гаражные ворота своими руками, нужно подготовить раму. Делать это начинают только после того, как будет возведена фронтальная стенка. Из уголка вырезают 8 элементов, 4 из которых соответствуют в длину высоте проема, а оставшиеся – ширине. Из них формируются наружная и внутренняя части рамы. Элементы укладывают на ровную плоскость и измеряют углы. Убедившись в том, что все детали имеют прямые углы, их сваривают швами. Если в процессе прямота нарушилась, это корректируется сделанным из обрезков рычагом. При необходимости возможно также приваривание добавочных уголков. Когда дефекты будут ликвидированы, рама шлифуется.
Сварка каркасов створок
Каркас делают из труб металлопрофиля. При нарезке не следует забывать о необходимости технологического зазора в 10-20 мм между каркасом и рамой. Он нужен, чтобы конструкция отрывалась свободно. Проверив углы, производят сварку. Чтобы ворота были надежнее, в каркас по высоте устанавливаются ребра жесткости. В каждую створку монтируются два таких элемента. Если конструкция отличается большой длиной или весом, число ребер увеличивается.
Монтаж металлических листов
Лист для первой створки вырезают таких габаритов, чтобы он закрывал внахлест вторую сторону на 20 мм. Потом производится его прихватка к каркасу. Для второй створки лист вырезают, учитывая нахлест. Он должен не доходить до края на 20 мм. Чтобы полотно не повело, листы привариваются точечно. Если накладываются сплошные швы, каркасные трубки струбцинами фиксируются к швеллерным элементам. Сварочные работы ведутся поочередно с двух сторон фрагментами по 0,1 м.
Крепление петель
Петли должны соответствовать весу конструкции
Нижнюю часть петель фиксируют к несущей раме, верхнюю – к полотну. Сделать их надежнее можно, используя внутренние вложения из тонких прутков арматуры. Швы зачищаются. Самый надежный замок для таких ворот – сувальдный. Возможно и использование врезной модели.
Покраска
Красят ворота каждые 2 года с целью предохранить полотно от коррозионных явлений. Поверхность обезжиривают растворителем, грунтуют специальным составом и после его высыхания покрывают окрашивающей смесью. Для этого подойдет валик или пульверизатор.
На что обратить внимание
При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:
- Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
- Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
- Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
- Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
- Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
- Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
- Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
- Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.
Петля в разрезе
Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
Изготовление несущей рамы
Все необходимое собрано, место подготовлено – можно разбираться, как сварить ворота для гаража. Первое, что необходимо сделать – обвязку по проему, или несущую раму. Она состоит из двух основных частей – внутреннего и внешнего каркаса.
- Измеряем высоту и ширину проема. Измерения должны быть максимально точными, так как именно от них полностью зависит монтаж готовой рамы.
- Из уголка отмеряются и болгаркой отрезаются заготовки для будущей рамы.
- Готовые заготовки раскладываются на подготовленной поверхности, при помощи подкладок выставляются четко по уровню, все углы выравниваются. Полученный результат должен полностью повторять будущую раму.
- Свариваем раму. Для обеспечения наилучшего прилегания в дальнейшем ее внешняя сторона должна быть ровной и гладкой, без шероховатостей и бугров, поэтому все сварочные косяки тщательно зашлифовываются.
- В углы ввариваются рычаги (можно использовать куски уголка). Они обеспечат готовой раме пространственную жесткость, и ее не будет вести.
- Все элементы раскладываем на плоскости, выставляем по уровню и прихватываем сваркой.
- Примеряем. Все несовпадения исправляем при помощи молотка, полноценно свариваем
- Делаем вторую раму аналогично первой.
- Внутренняя и верхняя часть рамы устанавливаются на свои места. Для крепления к откосам проема удобно использовать 15-20 сантиметровые металлические штыри.
- Все выступающие наружу концы срезаются, качественно обвариваются и тщательно зашлифовываются.
- Для крепления рам друг с другом используются пластины металла, которые привариваются на расстоянии примерно 50-60 сантиметров одна от другой.
- Завершает данный этап навешивание створки.
Установка ворот своими руками и крепление к стенам
По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.
Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее
Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать
ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему
Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса
Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.
ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.
ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.
ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.
Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).
Требования к распашным гаражным воротам
Независимо от того, какой тип металлической конструкции вы выбрали, необходимо следовать определенным требованиям.
Эти требования должны быть учтены при проектировании и монтаже самих ворот.
Чтобы рассчитать ширину ворот, достаточно просто измерить габариты вашего транспортного средства, или средств (если их несколько) и добавить 30-40 сантиметров сверху.
Это нужно для того, чтобы автомобиль беспрепятственно заходил в гараж, и для вас там оставалось место.
Еще одним важным компонентов является защита всего помещения от природных осадков. Чтобы благополучно защитить свой гараж используется обшивка, приваренная к каркасу.
Дополнительно уплотнительная лента на краях створок поспособствует лучшей герметичности здания.
Что касательно защиты, это должен быть крепкий замок, который защитит гараж от третьих лиц. Обычно это сложный механизм, створки которого изготавливаются из стали. Толщина примерно 3-5мм.
Монтаж ворот
Когда вы соберете полностью гаражные распашные металлические ворота, можно начинать их устанавливать. Перед тем как сделать это своими руками, каждый элемент конструкции рекомендуется покрыть специальной грунтовкой, которая способна уберечь поверхность от поступления влаги и образования коррозии.
Когда покрытие высохнет, можно начинать монтаж. В зависимости от того, насколько качественно и правильно вы установите гаражные ворота, будет зависеть дальнейшая эксплуатация.
Внутренняя и наружная часть рамы крепится к откосам в области проема гаража. Делается это при помощи штырей из металла, которые имеют длину от 150 до 180 мм. Их концы потребуется приварить, а сварные швы отшлифовать и закрасить.
Составляем подробную схему будущего изделия
Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.
А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.
Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок. Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот
Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот
Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.
Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.
Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.
Чертеж рамы для гаражных ворот
Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.
Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.
Полный чертеж гаражных ворот
Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.
Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов. Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот
Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала
Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.
Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.
Внешний вид готовых гаражных ворот
Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру
В крайнем случае, обратитесь за помощью к компетентному инженеру
Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.
