Проекты коттеджей с гаражом и цоколем

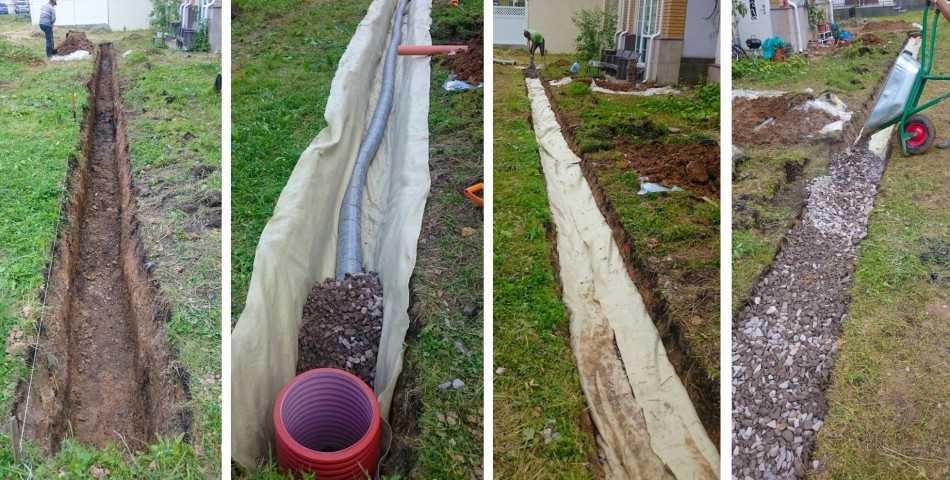

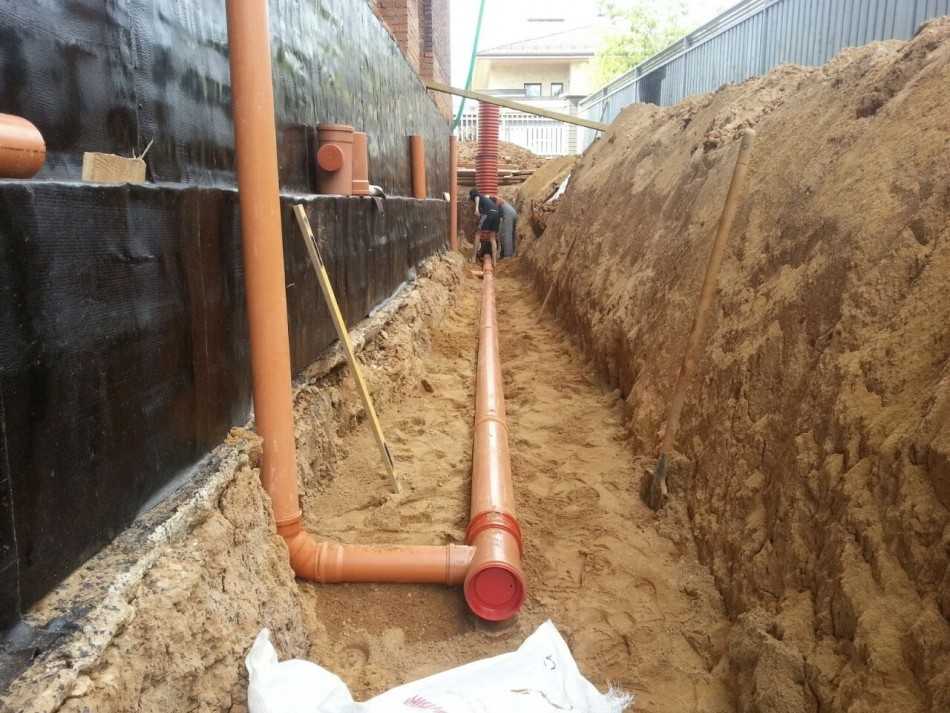

Обустройство дренажной системы

Важнейшим элементом дома, в котором присутствует это сооружение, является дренажная система. От того, как она будет функционировать, зависит судьба не только подвала, но и всего дома. Поскольку этаж цокольный и располагается ниже уровня земли, то вода там будет присутствовать по определению.

Дренажную систему сделать довольно-таки просто. После того, как котлован будет вырыт, он полностью очищается от мусора, его дно выравнивается и утрамбовывается. Где-то в углу котлована роется яма. В неё вставляется металлическая бочка, края которой должны быть вровень с полом будущего подвала.

Для того чтобы обеспечить максимально ровное дно котлована оно засыпается слоем мелкого песка, его толщина должна быть не менее 15 сантиметров и не более 20. После чего песок снова выравнивается и на его поверхность укладывается гидроизоляционный материал.

Влияние подземного гаража на планировку дома

Несмотря на логичность использования части подвала для хранения машины, такое решение негативно влияет на проект здания. Обычно въезд делается со стороны главного фасада, чтобы не увеличивать протяжённость внутридворовых проездов и площадок. Следствием является усложнение фасада здания из-за появления участка стены, находящегося ниже отмостки.

Внутренняя планировка дома тоже страдает. Обеспечение удобного доступа из жилой зоны в гараж сложнее, чем просто организация доступа в подвал. Построить подвальную лестницу допустимо в любом удобном месте. Для входа в гараж желательно, чтобы она оказалась в зоне входного узла.

Можно не делать прохода в гараж из жилой зоны, реализовав доступ к нему через двор.

Планировка подземного этажа с гаражом

Совершенно очевидно, что такой компромисс уже означает отказ от множества удобств, ради которых и был смысл устраивать подземный гараж.

Проекты домов с цокольным этажом

Проекты жилых загородных домов с цокольным этажом составляют отдельную категорию. Благодаря многочисленным преимуществам популярность таких строений постоянно растет. Застройщикам предлагается несколько вариантов подобного жилья.

Одноэтажные дома с цокольным этажом

В целях экономии денежных средств и увеличения общей площади жилья многие застройщики отдают предпочтение одноэтажным строениям с помещением в цокольной части.

В таких зданиях можно применять разные варианты расположения жилых комнат и технических помещений. При строительстве загородных коттеджей применяется заглубленный фундамент усиленной конструкции. В основном возводятся ленточный или монолитный тип основания, которые отличаются трудоемкими земляными и бетонными работами. Затраты на фундамент с цоколем составляют около 20% от стоимости всего здания.

Помещения, находящиеся на нижнем уровне, могут дублировать расположение верхних комнат либо их планировка и размеры отличаются. За счет максимального углубления в землю, которое составляет чуть больше половины одного этажа, общая высота здания практически не увеличивается. Загородный дом с углубленным фундаментом и высоким цоколем смотрится аккуратно и солидно.

Для отделки цокольной части применяется современный облицовочный материал – штукатурка, клинкер, полимерпесчаная плитка, искусственный камень, керамогранит, виниловый сайдинг с имитацией под «камень», «кирпич». Такой вариант жилья подходит для комфортного проживания как небольшой семьи из 2-3 человек, так и для многодетной. Общая площадь составляет от 100 до 250 кв.м.

Одноэтажный дом с цокольным этажом и эркеромИсточник bankfs.ru

Дома с цоколем и гаражом

Выбирают проекты одноэтажных домов с цоколем и гаражом люди, которые стремятся окружить себя дополнительными удобствами. При эксплуатации такого жилого здания повышается уровень комфортности. Для того чтобы попасть в гараж не нужно выходить на улицу, кроме этого автомобиль находится в теплом помещении, поэтому не требует прогрева даже в морозы.

Наиболее практичным вариантом является дом с цоколем и пристроенным гаражом, над которым нет никаких помещений. Такие проекты позволяют экономить строительные материалы, и не занимают территорию приусадебного участка.

Одноэтажный коттедж с цокольным этажом и пристроенным гаражомИсточник lestorg32.ru

Дома с цоколем и мансардой

Площадь жилого дома можно увеличить за счет дополнительного этажа. Оптимальный бюджетный вариант предусматривает обустройство не только полуподвальных помещений, но и чердачной зоны. Разработанные готовые проекты домов с цокольным этажом и мансардой представлены в самых разных вариантах.

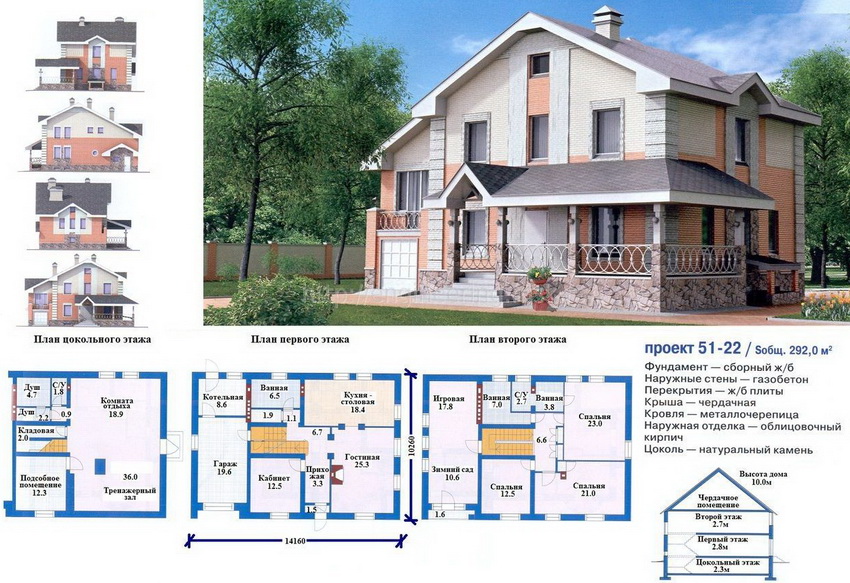

Архитектурный проект дома с мансардой, цокольным этажом и гаражомИсточник mebel-go.ru

В зависимости от выбора архитектурных и конструкционных решений стоимость проекта варьирует в широком диапазоне

Основным отличием домов с мансардой и цокольным этажом от двухэтажных коттеджей является более низкие затраты на строительство, что очень важно для застройщиков, которым приходится экономить на материалах

Чтобы лестницы не занимали полезную площадь, выбирается оптимальный вариант конструкции, для которой требуется меньше места. Оригинально смотрятся проекты с балконом на первом и/или мансардном этажах. Полезная площадь таких зданий незначительно уступает коттеджам на 2 этажа, составляет от 100 до 900 кв.м.

Виды проектов

Инструкция по выбору проекта для своего дома, предлагает учитывать некоторые факторы, пренебрегая которыми можно получить строение, не удовлетворяющее потребностям.

Для этого необходимо определиться:

• С числом комнат.
• С количеством спальных помещений.
• С наличием рабочего кабинета.
• Нужна ли столовая.
• Размерами кухни.
• С планировкой цокольного этажа.

Проекты домов с гаражом и цокольным этажом, привлекательны именно размещением гаражного помещения прямо в доме. Такие современные дома компактны, удобны, комфортабельны. В них просторные, светлые комнаты.

Проект дома с гаражом в цоколе

Если размещен гараж в цокольном этаже дома, тогда:

• Не понадобится в ненастную погоду мокнуть под дождем, чтобы попасть в гараж.
• Подъезжая к дому, можно поставив машину, сразу пройти в прихожую, что удобнее.
• В помещении необходимо запланировать вентиляцию (см. Вентиляция гаража, СНИП: назначение и виды).
• Над ним не стоит размещать спальни.
• Наиболее оптимальный вариант — проект дома с цокольным этажом и гаражом, в котором помещение для хранения автомобиля будет пристроено к дому. Над ним будет только крыша — и больше никакой жилой комнаты.

Для примера можно рассмотреть дом с цоколем и гаражом в стиле хай-тек.

В цокольном этаже размещаются:

• Холл, площадью примерно 4 м².
• Две кладовые, каждая по 12 м².
• Такой же площади котельная.
• Гараж – 27 м².
• Техническое помещение.

План цокольного этажа

На первом этаже можно расположить:

• Гостиную, площадью 39,5 м². Здесь можно установить небольшой диванчик для отдыха.
• Для изоляции помещения от посторонних звуков и шума, доносящихся из соседних комнат, дверь и стены можно обить утеплителем. К тому же, это сделает помещение теплее, а значит и уютнее.
• Здесь же можно поместить кухню-столовую, санузел.
• По лестнице с первого этажа можно подняться на второй.

Помимо стандартных размеров строений, могут использоваться проекты узких домов с гаражом в цоколе. Пример плана и общего вида такого здания показан на фото.

Проекты домов с цоколем, с гаражом: вариант узкого здания с въездом в торцевой части

План расположения помещений в узком доме

Чтобы лучше представить, какие бывают проекты домов с цоколем и гаражом, можно познакомиться с видео.

Вентиляция и пожарная безопасность

Автомобиль и горюче-смазочные материалы являются источником повышенной опасности возгорания. Летучие жидкости распространяют неприятные запахи, легко проникающие в другие помещения. Поэтому гаражное помещение должно быть максимально изолировано от всех остальных.
Разрабатывая проект, нужно руководствоваться требованиями

• СНиП 2.01.02-85* «Противопожарные нормы»;
• СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»;
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Некоторые работы по установке уплотнителей и изолированию проёмов несложно выполнить своими руками. Помещение нужно оборудовать естественной и принудительной вытяжной вентиляцией.

Подробная схема вентиляции гаража

При площади гаража в двадцать квадратных метров воздухообмен должен осуществляться со скоростью 60 кубических метров в час.

Особенности планировки нулевого этажа в коттеджах

В большинстве коттеджей, где планируется построить цокольный этаж, существует лестница, благодаря которой можно внутри коттеджа подниматься или опускаться на нижний уровень дома. Такая лестница является зоной повышенной опасности, поэтому необходимо побеспокоиться о том, чтобы ее марш составлял не менее 90–100 сантиметров, а ширина имела предел не меньше 30 сантиметров.

Чтобы цокольный этаж имел хорошую защиту от влаги, нужно побеспокоиться об этом заранее и выбрать вариант подходящий для вашего дома. Необходимость гидроизоляции в таких помещениях очень высока и не зависит от того, насколько глубоко посажен ваш этаж, где расположены грунтовые воды или как часто в вашем регионе проходит дождь. В любом случае должна быть хорошая защита от влаги, особенно при расположении в цоколе дома гаража.

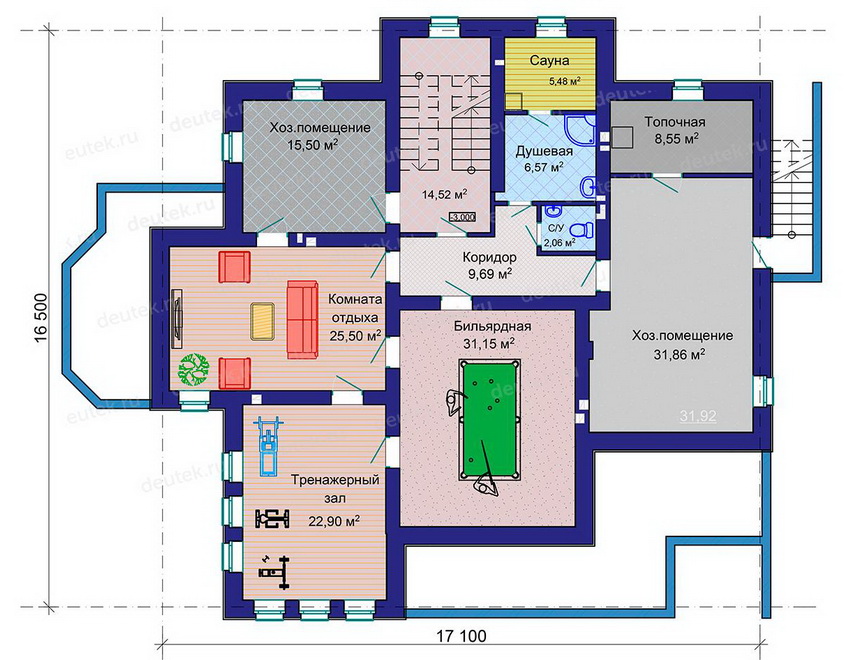

Вариант планировки нулевого этажа с сауной, бильярдом и погребом

В большинстве случаев стены такого этажа выполнены из материала более крепкого, чем кирпич. К ним можно отнести бетон или железные стены. Но в некоторых случаях исходя из планировки может допускаться эксплуатация каких-либо других материалов, сравнимых по прочности с вышеупомянутыми аналогами. Используя разные материалы, вы получите не только разную защиту от влаги, холода, но и разные затраты на покупку материала.

Планировка

Правильно расположенный на участке дом, расположение в нем комнат являются определяющими факторами удобства

Правильно расположенный на участке дом, расположение в нем комнат являются определяющими факторами удобства. Самые распространенные проекты домов – это прямоугольная форма без выпирающих архитектурных элементов.

Грамотно расположенные комнаты и окна по сторонам света экономят затраты на электро- и теплоснабжение помещений. Въезд в гараж, находящийся в цокольном этаже, как правило, располагают со стороны направленной на въезд в участок. Что касается жилых помещений, то на севере специалисты рекомендуют делать если не глухую стену, то с как можно меньшим количеством окон. Общие помещения можно ориентировать окнами на юг, а жилые комнаты лучше располагать на восточную, юго-восточную, западную и юго-западную сторону. Такие проекты домов учитывают сохранение тепла в зимнее время и обеспечение попадания достаточного количество света там, где это необходимо. Кроме того нужно учитывать возможное расширение состава семьи и сразу предусмотреть дополнительные комнаты.

Проекты домов с подземным этажом и гаражом, представленные на рынке, предлагают различные варианты по площади, функциональности. В зависимости от количества и возраста проживающих, разрабатываются всевозможные предложения. Прежде, чем выбирать проекты домов, вам нужно именно для своей ситуации определиться с количеством жилых комнат, их площадью, решить, нужен ли отдельный рабочий кабинет, столовая, как лучше расположить кухню. В цокольном этаже можно разместить и гараж, и мастерскую, и гардеробную с кладовой. Короче говоря, все хозяйственные помещения можно переместить в нижний нежилой этаж.

При составлении плана решите какое количество выходов из дома вам нужно и где они будут располагаться

Кроме этого, решите какое количество выходов из дома вам нужно и где они будут располагаться. Если в цоколе будет находиться гараж, то удобно вход в него располагать как с улицы, так и изнутри дома поставить дверь. Определитесь также с тем, какие помещения могут быть смежными, а какие располагаться как можно дальше друг от друга.

Несколько советов, в случае если гараж расположен в цоколе:

• Не устраивайте газовую или котельную комнату в подземном этаже, во избежание возгорания дома;
• Не храните в гараже легковоспламеняющихся и сильно пахнущих веществ, особенно если выход есть в тамбур, то есть в жилую часть дома;
• В гараже целесообразно установить механическую вентиляционную вытяжку, предотвращающую загазованность помещения от выхлопов автомобиля.

Подготовка проектов домов с цокольным этажом и гаражом, другими помещениями

Еще до создания проекта нужно тщательно обдумать все нюансы, учесть ряд особенностей и подойти основательно к строительству дома с подвалом или цокольным этажом. Предопределяющий фактор – тип грунта, на котором планируется возведение здания.

Сложно строить объекты ниже уровня земли на каменистом или песчаном грунте. Трудности возникнут и при насыщении почвы подземными водами. В некоторых случаях от идеи строительства даже одноэтажного дом с цокольным этажом следует вообще отказаться. В идеале для такого типа постройки пески и подземные воды должны залегать на глубину свыше 1,5 м. Иначе без консультации высококвалифицированных специалистов не обойтись.

Строители еще до начала работ в обязательном порядке проводят ряд геодезических мероприятий, включающих исследование рельефа местности и определение глубины залегания водоносного слоя. Если грунтовые воды находятся выше указанного уровня, то строительство цоколя не исключается, а становится более объемным и затратным, что связано с созданием надежной гидроизоляционной защиты. В таком случае проще заказать строительство цокольного этажа под ключ с учетом проведения геодезических исследований и проектирования.

Готовый проект дома с мансардой и цокольным этажом

Строительство цокольного этажа своими руками: особенности и нюансы

Перечисленные факторы обычно учитывают готовые проекты жилых зданий с цокольным этажом. Если строго следовать указанным в проектной документации рекомендациям, то возможно даже самостоятельное возведение цоколя.

В конструктивном плане строительство цокольного этажа во многом похоже на процесс изготовления фундамента, который включает 2 этапа:

• подготовку ленточной подошвы. Ее располагают приблизительно на 20 см ниже уровня будущего пола;
• постройку стен. Существует несколько способов, но самый популярный – это применение фундаментных блоков.

План размещения помещений на цокольном этаже

Кроме перечисленных факторов, опытные специалисты проводят адаптационную проверку здания на соответствие определенным условиям с учетом того, что обычный подпол или подвал в частном доме отличается от цокольного этажа уровнем углубления. Пол в здании с цоколем уходит под землю на 1/3 высоты этажа, а с подвальным помещением – на 2/3 или еще ниже. Также следует учесть, что строительство цокольного этажа предусматривает наличие окон, которые необходимо размещать над землей.

Немаловажный фактор в строительстве зданий с цоколем – его гидроизоляция. В этом вопросе недопустима экономия, а тем более пренебрежение, так как находиться в сырых помещениях не только некомфортно, но и очень вредно для здоровья

Все перечисленные нюансы следует взять во внимание еще на этапе планировки (их обычно учитывают архитекторы при создании проектов)

Для обустройства цокольного этажа рекомендуется выбирать местность без близкого расположения грунтовых вод

Проект дома на склоне

Проекты домов с цокольными этажами, размещаемых на склоне, не бывают типовыми. На их планировку влияет не только земельный участок, но и его рельеф.

По сравнению со строительством дома на ровной поверхности, при сооружении его на склоне, затраты на строительные материалы значительно увеличиваются. Чтобы грамотно организовать строительство своими руками, необходимо учитывать некоторые его особенности.

Дом в рельефной местности

Преимуществами зданий на рельефной местности являются:

• Углубленный частично в грунт этаж можно использовать, помимо гаража, для обустройства веранды, летней кухни, подсобных помещений.
• Из их окон будет открываться чудная панорама местности.
• В таких домах, отдельный вход можно сделать для каждого этажа.
• Склон можно использовать для стока дождевой воды к очистному полю.
• Со стороны горы, здание всегда защищается от ветра.

Проекты домов с цокольным этажом и гаражом, несмотря на большие затраты финансов, при строительстве здания пользуются немалым спросом. Наличие подвального помещения позволяет владельцам удобно пользоваться гаражом, а помимо этого — организовать кладовую, хозяйственные и другие вспомогательные комнаты.

Сопутствующая документация к проекту и строительным чертежам

Строительный проект – не только набор эскизов, чертежей и таблиц, здесь содержится подробная информация о каждом из этапов строительства и об отдельных участках работы. Это позволяет в итоге получить комплексную капитальную постройку.

На заметку! Принципиально важно расположение детской комнаты рядом с родительской, чтобы при малейшей потребности ребенка родители оказались рядом. Если на момент постройки детей еще нет в семье или они пока маленькие, нужно заранее продумать наличие специальной игровой комнаты или зоны. Если позволяет площадь, то для детских игр можно отвести сразу несколько помещений

Если позволяет площадь, то для детских игр можно отвести сразу несколько помещений.

Если позволяет площадь, то для детских игр можно отвести сразу несколько помещений.

Каждый проект, кроме уже перечисленных чертежей, в обязательном порядке включает такие документы:

• архитектурно-конструкционную характеристику;
• описание функциональности здания;
• технические и экономические данные, такие как площадь, кубатура, высота;
• описание инженерных решений;
• виды, перечень и количество строительных и отделочных материалов.

Руководствуясь проектом, можно организовать строительный процесс, установить последовательность работ и определить финансовые затраты.

Архитектурный паспорт содержит копию лицензии проектировщика, пояснительную записку, расцветку фасадов, поэтажные планы, осевые разрезы и план кровли.

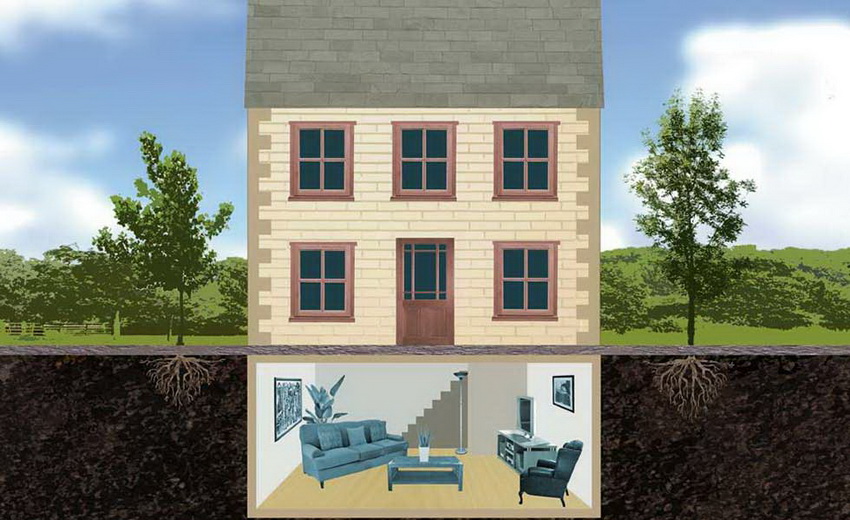

Преимущества цокольного проекта

Строители утверждают, что при правильно составленной планировке дом с цоколем будет стоить дешевле, чем малоэтажный дом. Чем это можно обосновать?

1. При наличии цокольного этажа общая площадь увеличивается более чем в два раза, а в доме с мансардой – еще на 50-70%.
2. Цокольный подвал – это более теплые полы первого этажа, а значит, экономия на утеплении, энергоносителях, ремонте и здоровье жильцов, ведь воздух в доме всегда будет иметь оптимальную влажность за счет подогрева и естественной вентиляции снизу.
3. Дополнительный этаж можно переоборудовать для различных целей, и для проживания в том числе. Часто цоколь объединяют с котельной, гаражом или автомастерской, экономя на строительстве дополнительных помещений или отдельных пристроек.

Многофункциональная планировка дома

На плане выше видно, что рачительный хозяин использовал имеющееся пространство максимально эффективно. В доме есть бассейн, котельная, сауна и даже спортзал, и все это – в дополнение к стандартному набору из спален, кухни, холла и др. Такой мощный прирост помещений стал возможен именно благодаря цоколю. Проекты домов в один этаж с цоколем – это самая разнообразная планировка. Наиболее интересные и оригинальные идеи смотрите ниже. Цоколь:

1. Это оптимальное помещение для теплого гаража, кладовки, топочной или автомастерской, бассейна, биллиардной или бани.
2. Дает много места под просторную гардеробную или огромную прихожую, а подъем на первый этаж осуществляется через тамбур с винтовой или (если позволяет пространство) маршевой лестницей.
3. Можно перестроить под столовую, чтобы отделить кухню, где готовится пища, от зоны для отдыха и питания.
4. Это отдельные санузлы и ванные комнаты (именно во множественном числе), личный кабинет или домашняя лаборатория. А если добавить к цоколю эркер, то можно смело оборудовать небольшую обсерваторию. Эркер будет выступать на 1,5-2 м, и этой площади хватит для организации зимнего сада, всесезонной оранжереи или просто павильона для отдыха со скамейкой и небольшим столиком.

Цокольное помещение с лестницей – индивидуальный проект

Этапы строительства

При заливке цокольного этажа лучше использовать бетон без пористой структуры и с гидроусадкой

1. Оценка качества грунта. Идеальным вариантом считается песчаная почва с малым количеством глины;
2. Роется котлован;
3. При необходимости, производится закладка под основание стен подземного этажа так называемые «подушки»;
4. Заливка толстой стяжки в основание. Стандартная толщина стяжки – 10 см, но эта величина может изменяться, в зависимости от качества земли;

Выкладывание фундаментных блоков по периметру дома с закладкой отверстий для труб коммуникаций, оконных проемов и естественной вентиляции;
Подведение коммуникаций к дому (электроснабжение, вода, газ)

Уделите особое внимание пожаробезопасности;
Установка окон и дверей;
Проведение внешней и внутренней отделки стен здания. В гараже и во всем цокольном этаже отделку лучше проводить из негорючих материалов, во избежание пожара.

Предусмотрите хорошую гидроизоляцию и систему отвода дождевой воды, чтобы предохранить попадание осадков внутрь гаража

Предусмотрите хорошую гидроизоляцию и систему отвода дождевой воды, чтобы предохранить попадание осадков внутрь гаража. Это особенно актуально в районе пандуса, куда обычно стекает влага и растаявший снег.

Пандус лучше обеспечить подогревом, предотвращающим обледенение съезда в гараж. Можно также устроить навес, защищающий от попадания осадков на поверхность заезда в гараж. Кроме этого угол наклона пандуса должен быть таким, чтобы въезд и выезд автомобиля был комфортным.

Обеспечьте качественную шумоизоляцию помещения гаража. Дело в том, что в цокольном этаже звуки, издаваемые работающим автомобилем, могут резонировать и усиливаться, что неблагоприятно для жителей дома. Для удобства, ворота гаража можно снабдить электрозамком, открывающим и закрывающим въезд по требованию хозяев дома. Это значительно сэкономит время.

Использование гаража на цокольном этаже

Современные проекты европейских домов, снабженные цокольным этажом, одинаково хорошо подходят как для дачного проживания, так и для строительства капитальных домов, рассчитанных на круглогодичное проживание.

Планировка всех этажей трехэтажного дома с цокольным гаражом

Гараж, который располагается на цокольном этаже, позволяет:

• Экономить;
• Сделать дом теплее;
• Защитить имущество от порчи и кражи;
• Снизить вероятность появления в доме сырости или плесени.

Если же приобретение автомобиля только планируется, то гараж можно использовать в качестве временного хранилища хозяйственных принадлежностей или овощей. В любом случае этот элемент в проекте загородного строения не будет являться излишеством. Кроме того, пользоваться гаражом в отсутствие машины можно, как кабинетом, дополнительным жилым помещением, например, комнатой для гостей или для хобби.

Визуальные преимущества расположения гаража на цокольном этаже дома

Дом, в проекте которого реализован цокольный этаж, обычно предусматривает отделку фасада, что придает строению визуально солидность и создает общую эстетически приятную картину, которая выгодно подчеркивает вкусы владельца. Для отделки фасада используются натуральные и искусственные материалы в большинстве случаев — камень.

Преимущества и недостатки строительства дома с цокольным этажом

К преимуществам можно отнести:

• дополнительные квадратные метры: площадь цокольного этажа может значительно превышать площадь первого этажа, благодаря чему в доме будет гораздо больше пространства;
• в цокольном этаже можно разместить гараж, что позволит избежать возведения дополнительных построек на территории участка;
• в цокольном этаже могут быть расположены помещения, не вписывающиеся в общий стиль дома: организовать можно мастерскую, бойлерную, игровую комнату, спортивный зал;
• благодаря дополнительному подземному помещению можно будет сэкономить на утеплении пола первого этажа, эту роль будет выполнять нижний этаж.

Недостатки могут быть следующими:

• сложности с земельными работами: для цокольного этажа необходим достаточно большой котлован, для вывоза земли и укладки плит перекрытия понадобится специальная техника – своими руками здесь не справиться. Все это приведет к удорожанию строительных работ;
• если технология строительства будет нарушена, во время полноводия или сильных дождях, помещение может быть затоплено, а все вещи в нем – испорчены.
• цокольный этаж относится к полезной площади, и будет облагаться налогами, как жилое помещение, хотя использовать его для жилья не рекомендуется;
• большая часть помещения находится под землей, поэтому рассчитывать на естественное освещение не приходится, необходимо тщательно продумать расположение электрических светильников;
• чтобы избежать сырости в цокольном этаже придется хорошо потратиться на гидроизоляцию.
