Привод гаражных ворот: разновидности и правила выбора

Автоматика для откатных ворот от компании «Alutech»

Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.

Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.

Автоматические распашные ворота

Большинство гаражей оснащены распашными воротами. Да, решение не идеальное, но все привыкли к плюсам/минусам. Если ваш гараж уже имеет такие ворота, их можно превратить в автоматические. Надо выбрать привод, который будет открывать и закрывать створки.

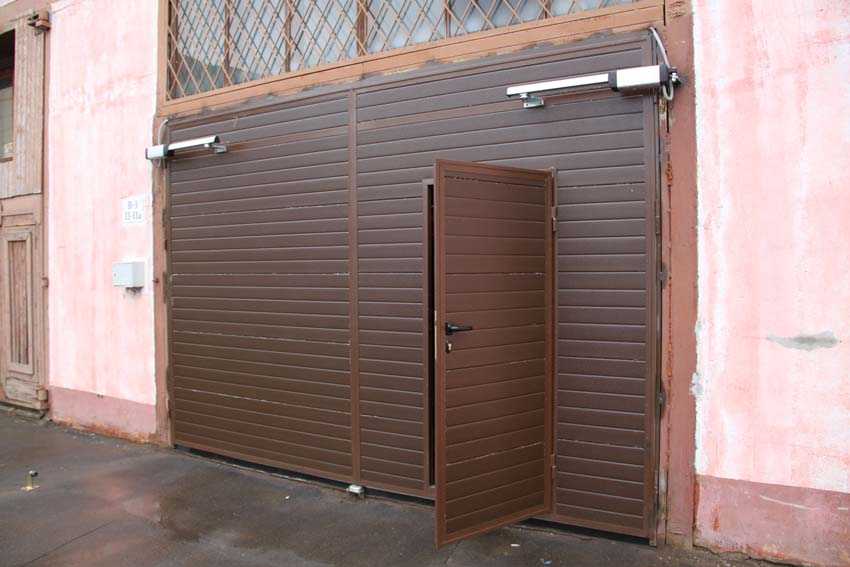

Распашные ворота с электроприводом

Виды приводов

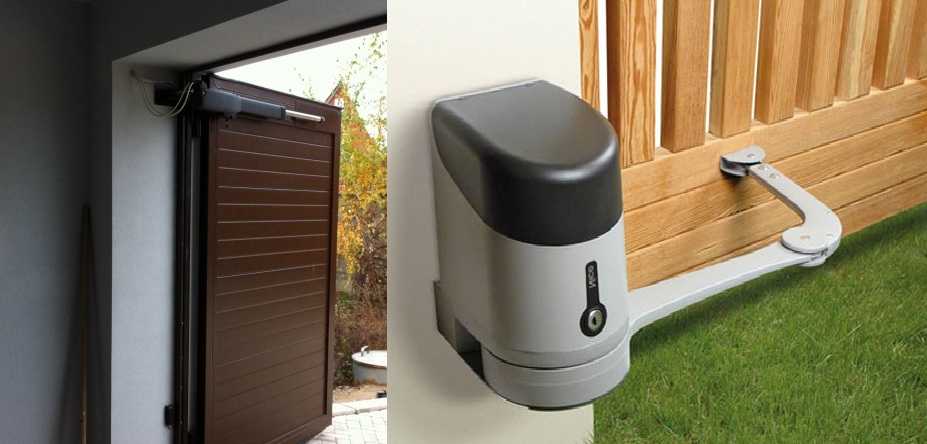

Вообще привод для распашных дверей может быть двух типов — линейный и рычажный. Для ворот выбирают линейные — они более мощные и надежные, могут быть с пультом управления, могут работать от кнопки или иметь двойную систему открывания. Рычажные рассчитаны на меньшие массы и не имеют такого ветрового сопротивления — при сильном ветре сломаются. Ведь им придется удерживать массивное дверное полотно, на которое воздействует ветер.

Рычажный тип привода для тяжелых створок не очень надежен

Есть еще подземная система открывания распашных дверей, но для данного случая она абсолютно нерентабельна — стоимость высокая, сложный монтаж, множество проблем с эксплуатацией в осенне-зимний период. В общем, подземный привод ворот для гаража лучше не рассматривать.

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

• Требуют большого свободного пространства перед гаражом. Причем пространства расчищенного. То есть после снегопада сначала придется расчистить площадку, потому открывать ворота. Смысл в автоматизации в этом случае пропадает.

• Есть вероятность повредить авто: поставив его слишком близко к воротам и не удержав створку, не закрепив створки ворот, получить ими «по корпусу» при сильном порыве ветра.

  Распашные ворота с электроприводом

• Имеют большую парусность, потому при подборе привода надо брать его с солидным запасом — чтобы преодолеть сопротивление ветра и удержать створки на месте.
• Обычно представляют собой просто лист металла на раме, то есть , являются «холодными». Можно их утеплить, но это увеличивает и так немалую массу, привод нужен еще более мощный (и дорогой).
• Сложно добиться герметичности.

Плюсы распашных автоматических гаражных ворот — простота монтажа привода. Кроме того, можно не покупать привод, а правтоматиспособить гидравлический подъемник достаточной мощности от какого-то устройства. Других плюсов нет.

В общем, распашные автоматические ворота для гаража стоит делать только в том случае, если сами ворота уже стоят и эксплуатируются, а бюджета на приобретение другой системы не хватает.

Виды

Автоматику секционных ворот можно разделить на:

гаражную (потолочные приводы, используемые в бытовых условиях);

промышленную (варианты, используемые в воротах с большими площадями и высокой интенсивностью использования).

Если вам когда-либо приходилось открывать тяжелые створки ворот в дождь или мороз, тогда вы понимаете основные преимущества наличия электропривода. Открывание ворот нажатием одной кнопки на пульте дистанционного управления, не оставляя салона автомобиля, является удобным, комфортным и безопасным. Именно поэтому сегодня многие решают установить автоматику. Современная автоматика может программироваться на:

• полное или неполное открытие (режим «калитки»);
• автоматическую блокировку;
• освещение зоны въезда;
• звуковые сигналы.

Практически все приводы оснащены функцией обнаружения препятствий, предотвращая закрывание конструкции, если в рабочей зоне находится какой-то объект. Также существует дополнительное оборудование (например, сигнальные лампы, фотоэлементы), которое повышает уровень безопасности работы систем управления конструкциями.

Как сделать автоматические распашные ворота своими руками просто и недорого

Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.

Для создания такой системы понадобится такой набор инструментов:

• шуруповерт;
• рулетка;
• дрель (перфоратор);
• молоток;
• плоскогубцы;
• крепежные элементы.

После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм. Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок

Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.

Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства

К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления. После окончания монтажа автоматической системы, её подключают к снабжению электричеством

После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока

После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины

Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

Начальный этап – обрамление проема

На данном этапе важно правильно отрезать и сварить уголки в единую конструкцию – раму, которая будет опорой для открывающихся наружу створок. Работы по обрамлению начинаются с порога гаража и ведутся в следующем порядке:

1. Отрезать 2 уголка по ширине проема и уложить их вдоль порога с обеих сторон. Сварить их со стальными полосами (связями).
2. Отрезать своими руками еще 4 боковых уголка, чья длина равна высоте проема плюс 2 ширины их полок. Получившиеся стойки нужно подрезать с обоих концов таким образом, чтобы они четко состыковались с уголками порога.
3. Стойки приложить к боковым торцам стен и соединить вместе с помощью связей. Последние надо обязательно расположить напротив мест приварки шарниров.
4. Сварить обрамление порога и стен между собой.
5. Повторить действие, описанное в п. 1, только установить уголки на верхний торец стены. Приварить их к боковым стойкам.

Во время производства работ надо следить, чтобы элементы обрамления как можно плотнее прилегали к стенам. Стальные полосы связей нужно укладывать между полками уголков и стеной, а потом приваривать.

Первая стадия — изготовление обрамления

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

• подъемно-секционными;
• подъемно-поворотными (щитовыми);
• подъемно-вертикальными;
• рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

Подъемно-секционные

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

• максимальная экономия пространства: как снаружи, так и внутри гаража;
• ремонтопригодность конструкции, так как секцию легко заменить;
• возможность установки ворот в любой (по размерам) проем;
• качественная теплоизоляция помещения;
• привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

• максимальная надежность благодаря встроенной системе блокировки;
• простой монтаж, по сравнению с предыдущей конструкцией;
• прочность цельной створки, обрамленной металлом;
• простота открывания/закрывания гаража;
• возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

• крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
• рано или поздно «обрадует» хозяев вмятинами на ламелях;
• имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Что нужно знать о секционных воротах

Секционные ворота позволяют экономить пространство на участке и внутри гаража

Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.

Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.

Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.

Установка секционных подъемных ворот в гараж позволит:

• сэкономить место;
• утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
• стабилизовать температурно-влажностный режим внутри помещения.

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

1. Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
2. Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
3. Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
4. Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Этапы установки

К секционным воротам для гаража рекомендуется установить электропривод

Собирать панели межу собой – работа очень сложная и кропотливая. Поэтому чаще приобретаются готовые модели. Установка ворот в гараж выполняется по следующей схеме.

1. Размечают стену под каркас. На потолке определяют места для подвесов.
2. Устанавливают вертикальные элементы и проверяют отвесом. Крепят монтажными саморезами.
3. Монтируют горизонтальные перекладины. По отношению к вертикалям они размещаются строго под 90 градусов. Закрепляются горизонтали подвесами – к потолку или балкам.
4. Собирают панели, если полотно приобретено не готовым.
5. Обеспечивают герметичность закрывания – на нижний край створки крепят резиновый уплотнитель, а по бокам и вверху – каучуковый.
6. Вводят полотно в направляющие и проверяют ход. Нужно следить за тем, чтобы секции плотно прижималась к верхней створке.
7. Устанавливают элементы управления: ручки, замки. Затем ставят уравновешивающие пружины.
8. Монтируют ограничители. Если створки автоматические, подключают электропривод.

Чем они интересны?

Устройство подъемных ворот для гаража выделяется среди своих собратьев некоторыми преимуществами. Во-первых, они изготавливаются из цельного полотна, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора – ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Подъёмно-поворотные ворота в гараж своими руками — чертежи:

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот в гараж нам нужно:

1. Деревянный брус сечением 100х100 и 120х80 мм. Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40 и толщиной 4 мм.
3. Швеллер 40х80 мм.
4. Материал для полотна: доски толщиной 25 мм, профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм.
6. Две пружины с внутренним диаметром 30 мм.
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?
