Пресс для гаража своими руками

Пресс для отжима

Это лучший способ обработки выращенного урожая. Соковыжималкой не всегда можно справиться с переработкой плодов. Особенно, если объём работ предстоит внушительный.

Как сделать пресс для сока своими руками? Прежде, чем ответить на этот вопрос, разберём, какие бывают модели. Оборудование для отжима принято делить на следующие виды:

• механические;
• гидравлические;
• пневматические.

Последние два типа могут иметь как ручной, так и электропривод.

Вот инструкция из серии «делаем пресс для отжима своими руками»:

• Подготовьте ёмкость необходимого вам объёма для измельченных плодов. Подойдёт барабан от старой стиральной машинки. Просверлите на его стенках ряд отверстий.
• Найдите тару большего размера, но без днища. Также проделайте в ней отверстия.
• Вставьте одну посудину в другую, поместив между их стенками брусок дерева.
• Из пиломатериала сделайте П-образную раму. На её перекладине установите толстый металлический круг и надёжно зафиксируйте его.
• Поместите обе ёмкости внутрь большого пластикового таза, в дне которого проделайте отверстие для стекания отжимаемой жидкости. Не забудьте закрепить саму трубку.
• Раму забетонируйте. На её корпус установите получившуюся конструкцию.
• Приготовьте тару для сбора сока и опустите в неё свободный конец трубки. Простейшее пневматическое устройство готово!

Собрав пресс собственноручно, вы получите именно то оборудование, которое вам необходимо. А если не пожалеть времени на выбор подходящих материалов, то прибор прослужит вам долгие годы.

Устройство из домкрата

Как сделать гидравлический пресс своими руками, используя автомобильный домкрат? Подготовьте:

• сварочный аппарат;
• электроды;
• шлифовальный станок;
• стальные профили;
• домкрат бутылочного типа;
• ручной насос (можно гидравлический).

Последовательность действий «как сделать пресс из домкрата своими руками»:

• Сделать опорную платформу.
• Изготовить раму. Её параметры должны соответствовать габаритам материала, который вы планируете обрабатывать.
• Установить на основную поверхность пресса домкрат, а на его верхнюю часть — подвижный рабочий стол.
• При помощи профилей добиться для агрегата нужной жесткости.
• Чтобы вся конструкция была более устойчивой, прикрепить к ней металлическую пластину толщиной не менее 8 мм и размером 20*25 см.
• Установить по пружине с каждой стороны домкрата.
• Изготовить упор. Пресс готов!

Варианты применения пресса в личных целях

Прессы бывают самые разные: от настольных до огромных промышленных. Прессовальные устройства заводского изготовления стоят больших денег. Для самостоятельного изготовления также потребуются некоторые затраты, но значительно меньше. Вложить средства нужно будет в комплектующие материалы, понадобится сварочный аппарат, режущий инструмент и крепеж.

Преимуществом сборки пресса в гараже своими руками будет личный контроль каждого этапа. В итоге можно создать такой агрегат, какой наилучшим образом подойдет для индивидуальных потребностей:

• выпрессовки втулок и подшипников
• для обработки труб
• для производства резиновых заготовок
• для гибки металлических листов
• для брикетирования фракционного пластика, древесных опилок
• для сжатия прессформ.

Прессованием можно также выполнять рихтовку, надежно склеивать поверхности материалов, выжимать жидкости из продуктов, придавать требуемой формы разного рода предметам и прочее.

Для осуществления конкретных задач значения усилия гидравлического пресса подбирают соответственно особенностям обрабатываемых деталей. Чем больше диаметр рабочих цилиндров насоса, тем большего давления можно достичь, в некоторых случаях можно развить усилие до 2-3 тыс. тонн. Для типичных работ в частном гараже достаточно будет пресса с усилием 10-20 тонн.

В личных целях пресс для гаража будет незаменимым помощником при ремонте автомобиля и выполнении множества прочих задач. Теперь нет необходимости обращаться в специализированные СТО и тратить на все это свои деньги.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Похожие материалы:

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту. После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам

Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

1. В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
2. Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• шуруповерт;
• электродрель;
• уровень;
• рулетка;
• листовая сталь;
• ножовка по металлу;
• электроды;
• профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

1. Швеллер, изделие №8 и выше.
2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
7. Вставки-подкладки из стального профиля.

Варианты использования в быту

Гидропрессом пользуются, если нужно:

• выдавить металлическую деталь из оболочки;
• выпрессовать либо спрессовать подшипник или резинометаллический шарнир;
• выпрямить элемент или соединить стык в стык два изделия;
• изогнуть какую-либо заготовку из металла.

Устройство также подойдёт для получения топливных брикетов, используемых для растопки печи. Преимущество применения спрессованных опилок состоит в длительном горении и отсутствии дымообразования, а ещё в создании сильного жара.

Для формирования брикетов из угольной крошки потребуется чуть изменить механизм. Основными частями такого пресса будут рабочий стол, основание, станина и привод.

Отличный результат даёт использование прессовального оборудования для утилизации пластиковых бутылок и жестяных банок. Оно легко преобразовывает тару в аккуратные пласты.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Самодельные прессы

Используя прессование давлением, можно выполнять огромный спектр необходимых в небольшой мастерской операций. Ручной пресс своими руками чаще всего стараются сделать полностью автономным, то есть не требующим привода, станции подкачки, резервуара рабочей жидкости.

Выбирая ту или иную конструктивную схему, ориентируются на требуемую мощность и основное назначение устройства.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

Особенности сборки

Чтобы собрать пресс для гаража самостоятельно, какие-либо специальные инструменты не понадобятся. Сложность для новичков может проявиться в использовании сварочного аппарата. В этом случае рекомендуется использовать агрегат инверторного типа, они в освоении более просты.

Для сборки гидравлического пресса потребуется такой инструментарий:

• сварочный аппарат, маска, электроды
• рулетка и мелки для разметки
• болгарка с отрезным и зачистным кругом по металлу
• электродрель и различные по диаметру сверла
• слесарная ножовка
• гаечные ключи, отвертки
• строительный уровень
• шуруповерт.

Полезные советы и общие рекомендации

При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности. Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).

При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины. Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.

Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали. Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.

Варианты применения пресса в личных целях

Прессы бывают самые разные: от настольных до огромных промышленных. Прессовальные устройства заводского изготовления стоят больших денег. Для самостоятельного изготовления также потребуются некоторые затраты, но значительно меньше. Вложить средства нужно будет в комплектующие материалы, понадобится сварочный аппарат, режущий инструмент и крепеж.

Преимуществом сборки пресса в гараже своими руками будет личный контроль каждого этапа. В итоге можно создать такой агрегат, какой наилучшим образом подойдет для индивидуальных потребностей:

• выпрессовки втулок и подшипников
• для обработки труб
• для производства резиновых заготовок
• для гибки металлических листов
• для брикетирования фракционного пластика, древесных опилок
• для сжатия прессформ.

Прессованием можно также выполнять рихтовку, надежно склеивать поверхности материалов, выжимать жидкости из продуктов, придавать требуемой формы разного рода предметам и прочее.

Для осуществления конкретных задач значения усилия гидравлического пресса подбирают соответственно особенностям обрабатываемых деталей. Чем больше диаметр рабочих цилиндров насоса, тем большего давления можно достичь, в некоторых случаях можно развить усилие до 2-3 тыс. тонн. Для типичных работ в частном гараже достаточно будет пресса с усилием 10-20 тонн.

В личных целях пресс для гаража будет незаменимым помощником при ремонте автомобиля и выполнении множества прочих задач. Теперь нет необходимости обращаться в специализированные СТО и тратить на все это свои деньги.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

• Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
• Закрепить между собой два полученных железных прямоугольника металлическими трубами.
• Усилить изготовленный короб стальными пластинами и поперечными прутьями.
• Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Внешний вид готового самодельного пресса

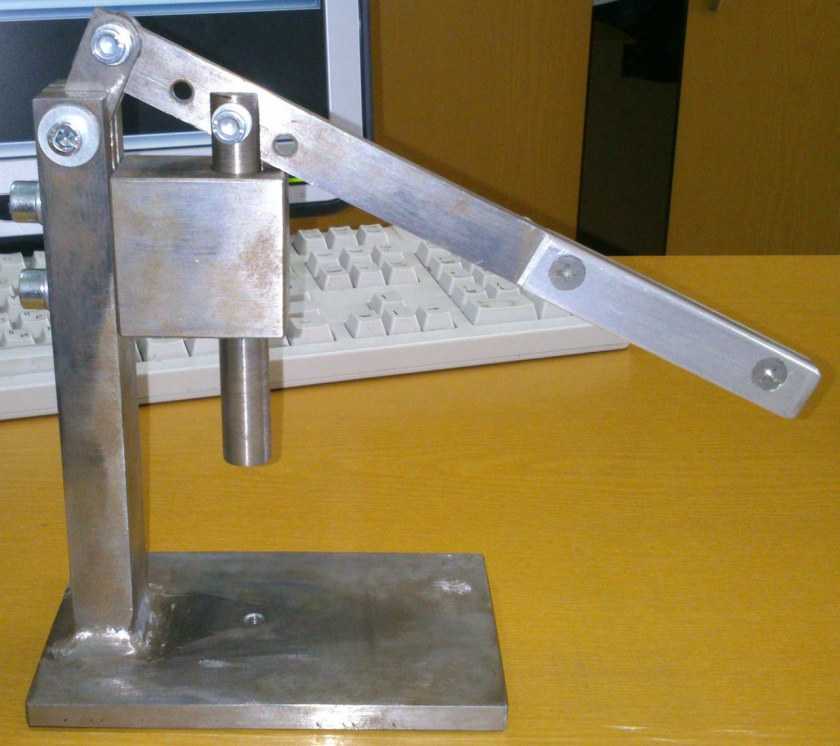

Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража

С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат

Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовались автором:

Список материалов:— швеллер (на 80);— профильная труба (квадратная, 40Х40, толщина стенок 3 мм);— стальной уголок;— гидравлический домкрат;— болты, гайки и другие мелочи.

Список инструментов:— сварочный аппарат;— ленточный отрезной станок или болгарка;— сверлильный станок;— гаечные ключи.

Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.

Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.

Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.

Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.

В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.

Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.
