Процесс сборки подъемника нужно осуществлять согласно установленным правилам
Подготовив основание под подъемник, начинаются монтажные работы по установке. Перед монтажом осуществляется разметка, размечаются места под анкера, которые потом просверливаются. Далее отверстия очищаются и устанавливаются стойки подъемника, которые закрепляются анкерными болтами. Далее осуществляется процесс дальнейшей сборки оборудования согласно инструкции.
Конечным этапом монтажа является процесс подключения оборудования к электросети и дальнейшая его проверка, причем изначально следует проверять подъемник без нагрузки. Убедившись, что подъемник работает без сбоев, можно будет приступать к обслуживанию авто.
Лучшее место для размещения подъемника
Перед тем, как монтировать автоподъемник, требуется грамотно выбрать место для установки. Устанавливать оснащение необходимо на покрытие из бетона, толщина которого находится в диапазоне 25-40 сантиметров.
Поверхность, на которую монтируется оборудование, не должна иметь неровностей. Это не касается подъемников с рамным основанием, которые устанавливают даже на неровный пол.
Кроме того, выбирая место, учитывайте, что при обслуживании и ремонте машины на автоподъемнике она не должна касаться потолочной поверхности при полном поднятии.
Выбирая оборудование для гаражного помещения, необходимо учитывать следующие характеристики:
- Максимально допустимый вес. Подъемник, рассчитанный на легковушку, не сможет поднять микроавтобус.
- Скорость поднятия авто.
- Габариты, масса, конфигурация. Здесь учитывайте параметры гаражного помещения.
Подъёмник в гараже
Сегодня многие автолюбители отдают предпочтение смотровой яме в пользу подъёмников. Плюсов такого выбора очень много. Не приходится ютиться в малом и зачастую сыром углублении в полу гаража. Подъёмник обеспечивает прекрасный обзор всех механизмов, расположенных снизу автомобиля. Ремонт и замена деталей значительно упрощается. В случае применения подъёмника, особенно эстакадного типа, появляется возможность размещения автомобилей в два яруса.
Высота потолка с подъёмником в гараже рассчитывается без учёта поднятого багажника, но с введением в формулу максимальной высоты поднимания автомобиля подъёмником.
Максимальный показатель подъёма авто подъёмником – 1900 мм.
Обязательно придётся учесть тип подъёмника. Если он эстакадного типа, то в формулу добавляется полная высота авто. При использовании подъёмника с выдвижными лапами, вычитается высота между уровнем пола и днищем авто, которое условно равняется 300 мм.
Высота потолка в гараже с подъёмником получается путем сложения и вычитания значений и составляет:
- Эстакадный подъёмник:
- Легковой автомобиль – 3900 мм
- Внедорожник – 4400 мм
- Подъёмник с выдвижными лапами:
- Легковой автомобиль – 3600 мм
- Внедорожник – 4100 мм
Реальную высоту потолка гаража можно вычислить, если подставить в формулу расчета паспортные данные высоты автомобиля.
Высота потолков в эконом – гаражах
Секционный вариант ворот гаражей самый распространённый. Снижается риск отказа или повреждения дорогостоящих механизмов и декоративных элементов автоматических ворот.
Высота потолка в гараже для секционных ворот может быть значительно ниже, так как нет необходимости резервировать под потолком 300 мм для механизмов автоматики. Из формул расчетов высоты потолка гаражей, как с подъёмником, так и без него, необходимо вычесть эти значения.
Если режим экономии наиболее жесткий и приходится экономить на строительных материалах, тогда минимальная высота потолка в гараже не должна быть меньше 2000 мм.
По отзывам большинства владельцев авто, лучше всё же добавить 200 – 300 мм. Полученная в результате, стандартная высота потолка в гараже 2200 – 2300 мм обеспечит комфортное расположение и удобное обслуживание автомобиля.
Увеличение внутреннего пространства гаража за счет высокого потолка, выгодно сказывается на комфорте и удобстве пользования техническим помещением для хранения личного автомобиля.
Характеристики автоподъемников
Так, среди важных характеристик можно выделить грузоподъемность, скорость, а также высоту подъема, клиренс, вид конструкции.
Характеристики грузоподъемности определяют по весу автомобиля, который конкретное оборудование способно поднимать безопасно. Для ремонта и обслуживания легковых автомобилей и небольших грузовиков допустимая масса составляет от полутора до пяти тонн.
Что касается скорости подъема, то этот параметр для большинства агрегатов отличается лишь незначительно. В среднем скорость составляет от одной до двух минут. Электромеханическое оборудование имеет большую скорость подъема машины.
Высота зачастую на многих видах подъемников — не выше двух метров. Что касается общей высоты, то этот параметр не превышает четырех метров. Практика показывает, что для выполнения любых ремонтных работ нет необходимости поднимать автомобиль очень высоко. Иногда в процессе обслуживания машин с высокой крышей есть нужда в высоте от 4000 до 4200 мм. Также по высоте подъема можно выделить агрегаты для шиномонтажных мастерских, которые способны поднимать машину на небольшую высоту.
Клиренс подъемников для машин – это минимальная высота, когда лапы опущены. Этот параметр для многих видов оборудования будет находиться в диапазоне от 95 до 110 миллиметров. Однако существуют и низкопрофильные механизмы. Здесь размер клиренса составляет от 75 до 90 миллиметров. Такие системы актуальны для авто с малым клиренсом или обвесом.
Оптимальные размеры и высота
Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может. Гаражное помещение должно располагать соответствующими габаритами.
Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.
Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.
Для джипа
Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.
Для микроавтобуса
Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.
Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.
Нюансы установки подъемника в гараже
Даже правильный выбор подъемника для гаража не гарантирует оптимальную работу оборудования, так как технике требуется качественная установка. В первую очередь гараж должен иметь надежный фундамент.
Площадка под грузоподъемную технику должна быть с толщиной бетона от 10 см, плюс при бетонировании проводится дополнительное армирование бетонного основания. Без армирования подъёмник продавит фундамент и оборудование придётся демонтировать до перезаливки бетона с учетом рекомендаций.
Если вы только покупаете гараж, то сразу уточните у продавца информацию о толщине стяжки и фундамента. Золотое правило – размеры помещения и габариты оборудования должны быть совместимы!
От этих данных и подбирается после размер, тип привода, высота и особенности грузоподъемной техники. Если требования к основанию проигнорировать, то вы повредите фундамент, выведете оборудование из строя и можете получить травму при работе с подъемником.
Помните – гараж и сложное оборудование для ремонта авто требует соответствующего подхода, если вы не разбираетесь в типах техники и не знаете, как правильно провести ее установку, то лучше потратьте деньги на специалиста.
Общая высота гаража
Поскольку законодательными актами определены ограничения на возведение любых строений, высота гаража также регламентируется. Полная высота гаража – это высота от фундамента и до самой высокой точки крыши. Максимально допустимая высота гаража над уровнем земли равняется десяти метрам. Нередко эта цифра изменяется в меньшую сторону, что зависит от наличия различных факторов:
- место расположения гаража – за городом либо в его черте;
- расстояние от гаража до соседского участка либо дома.
Таким образом, если от границы с соседским участком отступить 30 сантиметров, то максимальная высота гаражного строения в этой точке не может превышать 3 метра. Ситуации допускаются разные, поэтому разрешенные номиналы выясняются, исходя из ситуации. При несогласии соседа с высотой гаража, им может быть предъявлена претензия. Окончательное решение принимают судебные органы.
Во избежание подобных конфликтов перед возведением гаражной постройки следует уточнить максимально допустимую высоту у местных властей.
источник
Особенности приводов подъемников
Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.
Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы. Можно сделать оборудование более долговечным, если вовремя смазывать его. Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности. Если двигателя два, они синхронизируются специальной электронной программой
Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность. Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ
При этом гарантируется и существенная экономия электричества. Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные
Они экономят площадь, отличаются простотой конструкции и надежностью
Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование
Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.
Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики
Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом
Надежная установка – обязательное условие успешной и безопасной работы
Многих интересует, как устанавливать подъемник в гараже
Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным
Минимальная высота опускания лап
Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.
Определяем высоту потолка
Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.
Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто. У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см
У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.
Автоподъёмники для СТО и гаража
Чаще всего для оборудования станций технического обслуживания выбирают американского производителя, а для личного гаража могут подойти хорошие китайские подъёмники. Благодаря своей безопасности и надёжности, такие устройства хорошо себя проявили.
Для облегчения выполнения ремонтных работ могут использовать такие устройства:
- Подъёмники четырёхстоечные. Подходят для выполнения серьёзного ремонта автомобилей или для работ по развалу схождения. Используются с целью выполнения обслуживания легковых и грузовых транспортных средств. У таких устройств один двигатель и один пульт управления. Благодаря тросам регулируется уровень подъёма стоек, поэтому такая конструкция считается универсальной.

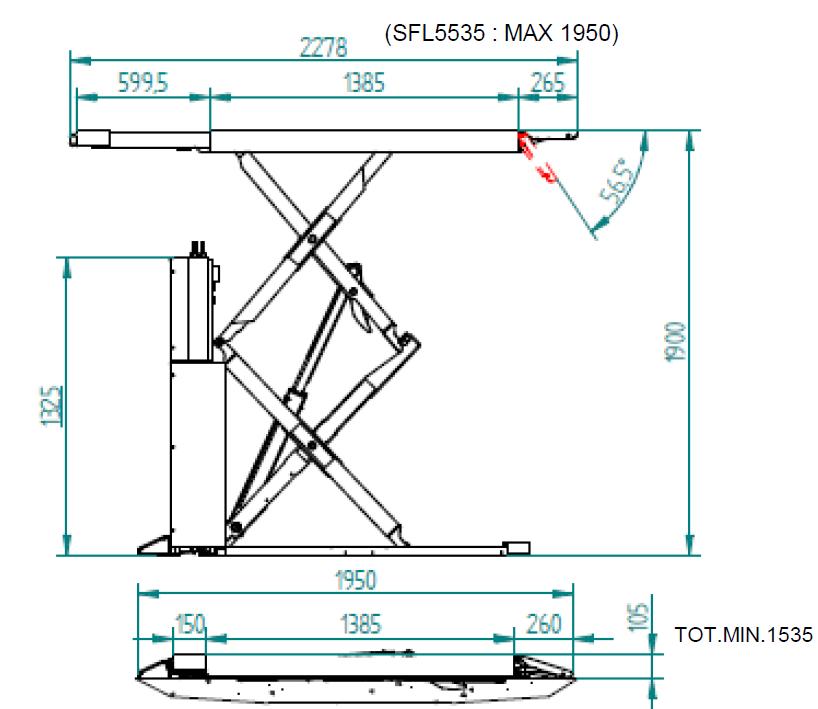

- Ножничный автоподъёмник используется на пунктах развала-схождения или на шиномонтажах, поскольку устройство мобильное и имеет гидравлический привод. Ножничный гаражный подъёмник актуален при выполнении ремонта кузова автомобиля.
- Плунжерные подъёмники созданы согласно простой конструкции и не занимают много места в гараже, поскольку монтируются в пол. Они надёжны и долговечны, что отличает их от прочих конструкций. Стоимость такого устройства высокая, поэтому их использование ещё не набрало большой популярности.
Скорость подъёма-опускания около одной-двух минут. Высота электромеханического подъёмника около 2-х метров, но может быть до 3,5 метров.
Особенности выбора и монтажа подъемника
На выбор подъемника для авторемонтного предприятия, гаража, мастерской влияют следующие факторы:
- обслуживаемый автопарк (типы машин, их габариты, масса);
- виды работ, которые планируется выполнять в данной рабочей зоне;
- располагаемое рабочее пространство (площадь помещения, высота потолка, и т.п.);
- оснащённость источниками энергии.
В зависимости от весовых параметров выбирают грузоподъемность оборудования. Различные виды ремонта требуют удобного доступа к определенным узлам машины, который может обеспечить не каждая конструктивная схема подъемного устройства. Размеры помещения, проходы, подъезды влияют на тип и размеры подъемника, наличие электро- и пневмосетей – на выбор привода. Многие типы подъемных устройств, если позволяет грузоподъемность, можно использовать как для легковых, так и грузовых автомобилей, но значительная часть оборудования разрабатывается в расчете на конкретный класс машин.
Типичным и наиболее популярным для автосервиса и небольшого авторемонтного предприятия, ориентирующегося на легковые авто, стал выбор подъемника двухстоечного типа с механическим или гидравлическим приводом.
Живой пример – известная модель WDK-523/524 фирмы Wiederkraft грузоподъемностью 4-5т на фото выше с машиной от компании “Оазис” по доставке воды.
Опорами для поднимаемого автомобиля у такого устройства служат выдвижные поворотные кронштейны (лапы), попарно размещённые на каретках, синхронно перемещающихся по направляющим двух вертикальных колонн (стоек). Движение кареток осуществляется с помощью электромеханического (электромотор плюс винтовая пара) либо электрогидравлического (элетромотор – насос – гидроцилиндры) механизмов.
Синхронность их подъёма обеспечивается обычно с помощью роликов и троса, пропущенного через поперечину, соединяющую балки сверху или снизу (верхняя или нижняя синхронизация).
При самостоятельной установке двухстоечного подъемника особое внимание следует уделить подготовке основания. Опорные площадки несущих стоек крепятся к полу с помощью анкерных болтов, заглубляемых в бетон
Относительно небольшая площадь опоры и значительные продольные и поперечные нагрузки, воспринимаемые стойками, передаются на материал основания и болты. Этим объясняется необходимость в толстом (от 15-20 см) слое прочного армированного бетона.
Но даже надёжное крепление стоек не исключает их упругую деформацию, отклонение от вертикали под нагрузкой. Поэтому часто при установке и выравнивании с помощью уровней намеренно создают небольшой “развал” стоек относительно друг друга. Значительно большей жесткостью обладает схема с верхней синхронизацией за счёт наличия траверсы, связывающей свободные концы стоек.
При сборке подъемника необходимо следовать инструкциям изготовителя, требованиям чертежей, и другой технической документации. Это гарантирует его надёжность и безопасность. Вторым важным условием эффективности использования стационарного оборудования является его оптимальное размещение. Необходимо заранее спланировать рабочую зону и пространство вокруг нее. Схема расположения подъемника должна обеспечить наилучший доступ к агрегатам машины, удобство работы по их демонтажу и ремонту. Кроме этого, нужно продумать заезд и выезд автомобиля, при необходимости надстроить аппарели для прохождения через напольные элементы конструкции или заглубить до уровня пола выступающие части. И не забыть про высоту потолка. В него не должна упереться ни крыша кузова, ни его детали (капот, дверь багажника, его крышка и т.п.).
Особого внимания требует сборка гидросистемы. Необходимо исключить попадание не только грязи, но и пыли на детали соединительной арматуры, уплотнительные кольца, манжеты. Для монтажа гидропривода желательно привлечение опытного специалиста. Участия квалифицированного слесаря-электрика потребует также монтаж и подключение электрооборудования.
Первый запуск гидравлического подъемника
Перед тем, как пользоваться грузоподъемным оборудованием в полную силу, нужно удостовериться, что все работает как надо. Для этого и проводят первый запуск. Если вы заказали у нас подъемник с доставкой и монтажом, то первый запуск выполнят наши монтажники и вам не о чем беспокоится. Если же вы своими силами выполнили монтаж подъемника и теперь вам нужно его проверить, то действовать нужно по такому алгоритму:
- Убрать все лишнее — посторонних предметов не должно быть ни на платформе, ни под нею.
- Удостоверьтесь, что силовой блок подключен к сети, рукава высокого давления (далее РВД) надежно закреплены, масло залито.
- Держите кнопку подъема платформы, пока она не поднимется в максимальное положение и не сработает верхний концевик.
- Если платформа не может достичь верхнего положения, нужно долить масло в резервуар.
- В процессе подъема РВД могут немного вибрировать. Это значит, что двигатель работает нормально. Если же шланги вибрируют сильно, нужно менять фазировку двигателя.
- Повторите подъем-спуск платформы 3-4 раза, чтобы прокачать гидросистему.
- Далее следует отрегулировать скорость опускания стола и концевые выключатели верхнего и нижнего положения подъемника.
- Перед тем, как поднимать платформу с грузом необходимо убедиться, что на поверхности рамы и цилиндре нет посторонних предметов. Скользящие пути должны быть чистыми, их нельзя смазывать. Также проверьте на целостность РВД, электрокабели, шарниры и соединения.
- Дайте максимальную нагрузку на подъемник и проведите 2-3 цикла подъема-спуска платформы.
- Проведите визуальный осмотр подъемника на предмет деформаций, разрыва гидравлики или протечек масла.
- Подъемник готов к эксплуатации
Выбираем подъемник в гараж: общие рекомендации
Разумеется, начинается все с качества. В первую очередь нужно ответственно подойти к выбору компании-производителя, а также к определению конкретной торговой точки. Механизм должен быть надежным, долговечным и безопасным, иметь необходимые гарантии. Это играет огромную роль, ведь здесь речь идет о подъемном механизме, который выдерживает существенные нагрузки.
Хорошее решение – обратиться непосредственно в компанию, которая поставляет подъемные механизмы для гаражей. Надо выбрать известную организацию, успевшую зарекомендовать себя на рынке с положительной стороны.
Большое значение будут иметь габариты подъемника и размеры самого гаражного помещения. Гаражники отмечают, что разумнее всего уже на этапе проектирования помещения учитывать, какой именно подъемник будет в нем установлен. Тогда можно правильно определить размеры, высоту гаража.
При выборе механизма большое значение имеют два параметра: размеры помещения и вес автомобиля
Когда речь идет о площади гаража, важно помнить и о площади для свободного прохода людей. Относительно массы тоже есть совет: оставляйте запас как минимум в 20% от реального веса автомобиля

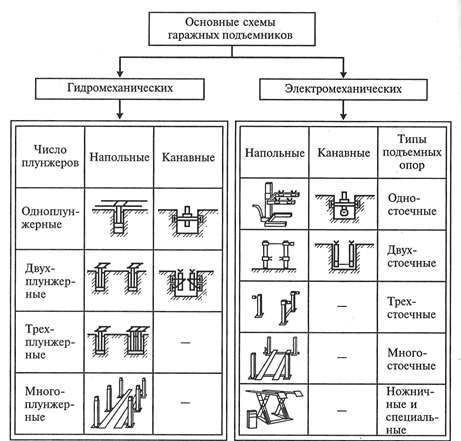

Виды подъемников
Теперь пришло время рассмотреть подробнее разные типы подъемных механизмов для гаража.
Одностоечные. Такие подъемники чаще всего бывают мобильными. Они привлекают простотой транспортировки и установки. Чаще всего этот механизм выступает в роли дополнительного. Одностоечная конструкция занимает минимум места, элементарна в эксплуатации/
Двухстоечные. Здесь нужно сразу запомнить, какие технические свойства будут ключевыми: это минимальная высота опускания лап, расстояние между колоннами, вылет лап, высота до перекладины. Большое значение имеет принцип работы, а также действующий режим безопасности. Такие подъемные механизмы широко распространены. С их помощью можно производить практически все виды работ. Обычно применяют подъемники, грузоподъемность которых составляет 4,5 тонны.
Ножничный. В пунктах развала-схождения очень часто можно увидеть именно ножничные подъемники. Такая конструкция привлекает мобильностью. Привод гидравлический. Удобно применять в процессе монтажа шин, когда нужно поднять тяжелые колеса. Также такое оборудование обеспечивает доступ к машине со всех сторон. Когда ведутся частые работы именно по кузовному ремонту, такой подъемник станет незаменимым.
Плунжерный. Конструкция механизма предельно простая: есть лапы, которые фиксируются на гидравлических цилиндрах. Их можно монтировать непосредственно к полу, что обеспечивает рациональное использование пространства в гаражном помещении. Плунжерный подъемник подходит для работы с легковыми и грузовыми автомобилями. Специалисты хвалят их за надежность и долговечность, простоту и экономичность эксплуатации. Их не нужно дополнительно обслуживать. К сожалению, при всех имеющихся преимуществах, цена такого механизма достаточно высокая, поэтому широкого распространения он не получил.
Четырехстоечный подъемник. Данная конструкция используется для работ по развалу-схождению, а также для оптимизации капитального ремонта машины. Подъемник привлекает универсальностью, максимальной функциональностью. С ним можно ремонтировать даже грузовые автомобили. Кроме того, такие механизмы дополнительно комплектуются. Двигатель, пульт управления один. Колонны работают синхронно благодаря специальным тросам. При этом есть возможность индивидуального регулирования подъема стоек.
Конечное решение будет зависеть только от вас. Но большей популярностью все-таки пользуются двухстоечные, ножничные подъемники, а также мобильные механизмы с одной стойкой.
Приводы механизмов
Существенное значение имеет и тип привода. Электромеханическое оборудование более демократично, стоит дешевле, заметно проще в обслуживании. Гидромеханические хвалят за эффективность.
Пошаговая установка подъемника своими руками
Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.
Монтаж прочного основания
Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.
Расчет минимальной высоты опускания лап
При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.
Сборка конструкции
Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.
На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.
Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.
Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.
Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.
Подключение электрики
После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.
Проверка рабочей готовности
В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.
Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.
