Особенности конструкции и области применения железобетонных плит перекрытия

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

• ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
• пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
• через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
• пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
• применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Преимущества и недостатки

Монолитные железобетонные перекрытия — одни из самых надежных и универсальных. К их преимуществам относят:

1. Высокие несущие возможности.
2. Долгий срок эксплуатации. В первые 50 лет бетон только набирает прочности, такие панели могут прослужить нескольким поколениям людей.
3. Возможность заливки перекрытий любых размеров и форм. Единственное условие для больших помещений — требуется установка дополнительных опор.
4. Пожаробезопасность. Бетон не горит и не способствует горению.
5. Отсутствие швов и переходов.
6. Толщина меньше чем у готовых плит.

Недостатки монолитного перекрытия:

1. Сложность устройства. Необходимость использования специализированного оборудования, что значительно усложняет возможность самостоятельного обустройства.
2. Большой вес оказывает сильную нагрузку на стены и фундамент, что делает невозможным использование в некоторых постройках (деревянных домах).
3. Сезонность работ. При температуре ниже 5°С надо применять противоморозные добавки, что значительно удорожает процесс.
4. Непрерывность заливки. Не рекомендуется, чтобы встречался «старый» и «новый» бетон, это может привести к появлению трещин.

Часто на стройках пользуются готовыми железобетонными плитами. В этих перекрытиях есть свои преимущества:

Заводские железобетонные плиты распространенный строительный материал, используемый для перекрытии.

1. Сравнительная дешевизна.
2. Скорость монтажа.
3. Прочность и долговечность.
4. Простота монтажа. Уложить плиты можно автокраном при помощи нескольких стропальщиков.
5. Шумоизоляция. Пустоты в плитах снижают уровень шума.
6. Надежность. Плиты изготавливают в заводских условиях, что гарантирует качество.

Недостатки сборного железобетонного перекрытия:

1. Необходимость привлечения грузоподъемной техники.
2. Меньший уровень жесткости в сравнении с монолитным перекрытием.
3. Наличие пролетов между плитами, что требует дополнительной отделки.

Типичные ошибки при работе с железобетонными плитами перекрытия

Ряд ошибок, которые постоянно совершают неопытные застройщики, вызван неправильным расчётом, отсутствием профессиональных знаний либо мнимой экономией.

Смещение плиты для устройства балкона

Часто застройщики, желая одновременно с устройством перекрытия создать площадку для балкона, — смещают одну или несколько плит. Иногда две-три плиты специально приобретаются немного длиннее, чтобы создать балкон. Это достаточно грубая ошибка с непредсказуемыми последствиями. Дело в том, что при смещении плита опирается на несущую стену местом, где отсутствует поперечное армирование. В точке опоры плита может «срезаться», а балкон обрушиться.

Самостоятельная обрезка плиты

Неправильно подобранный размер плиты ведёт к совершению следующего ошибочного действия, — «лишняя» часть плиты обрезается. Это приводит к ослаблению конструкции, а затем к срезу и обрушению. Но для любителей обрезать плиты есть один вариант: следует применить плиты, изготовленные по безопалубочной технологии. Они не ослабнут при обрезке, потому что характеристики плит ПБ одинаковы по всей длине.

Ошибки при хранении и транспортировке

При перевозке плит нельзя допускать их свисания с кузова автомобиля. Свисающая часть непременно лопнет либо изогнётся во время движения так, что её использование станет невозможным из-за несоответствия расчётным параметрам. При длительном хранении плит под них необходимо подложить деревянные бруски на расстоянии 30 см от края, иначе может произойти изгибание.

Использование треснувших плит

Когда плита работает в перекрытии, — в ней вполне могут образоваться незначительные трещины. Это не критично. Намного хуже, если трещины появились, когда плита ещё не нагружена, во время хранения. Как правило, такое изделие применять в перекрытии не стоит, — оно не соответствует требованиям нормативов и потенциально опасно.

Типы

Существует много признаков, по которым проводится классификация перекрытия. В основу могут быть положены, например, тип опоры на конструкцию несущего характера, толщина или наличие либо расположение пустот.

Но самой основной считается классификация, подразделяющая плиты перекрытия на следующие виды. Это:

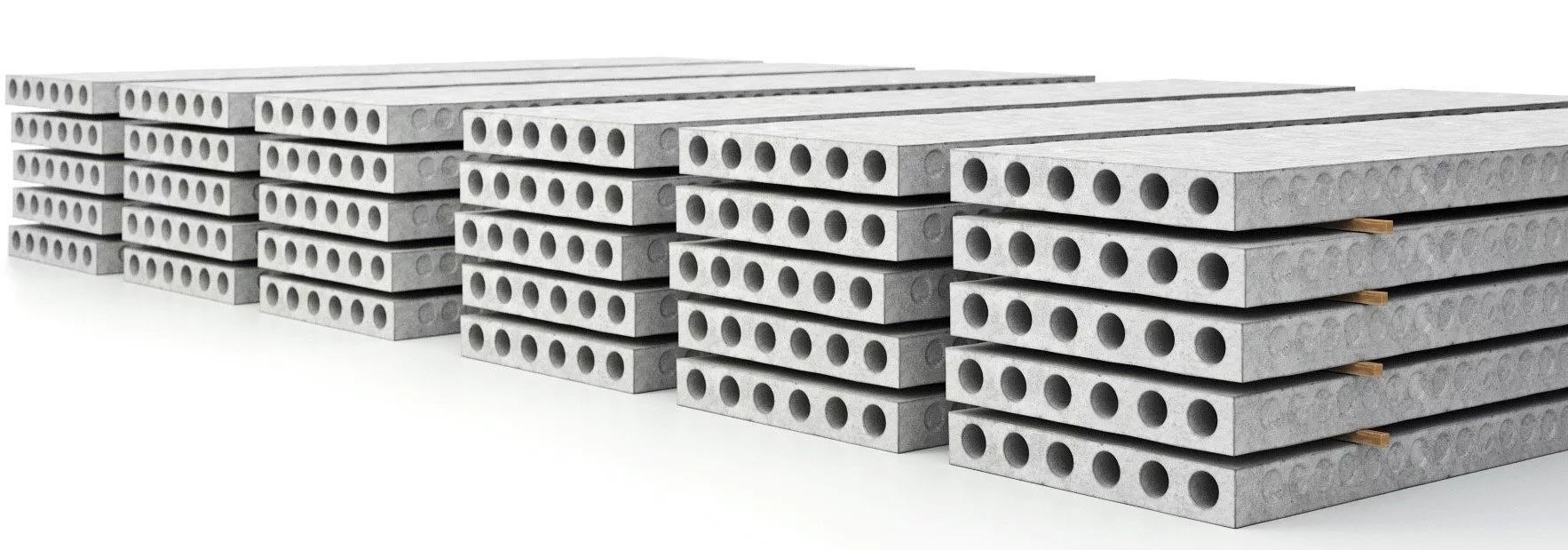

Пустотные применяются в основном для строительства межэтажных перекрытий.

• пустотные. Их использование популярно при выполнении перекрытий между этажами. Подходит такой вид для строительства сооружений из бетона, стеновых блоков либо кирпича. За счет наличия пустот у них повышается степень звукоизоляции и теплоизоляции в сравнении с другими видами плит;
• ребристые. Их использование целесообразно для устройства крыш в различного вида зданиях промышленного назначения, например, помещениях складов, ангаров либо производственных гаражей. Чаще всего такие помещения являются неотапливаемыми и обладают очень большой площадью;
• монолитные. Самый прочный из всех видов, так как конструкция подразумевает изготовление железобетонной конструкции сплошного армированного типа. Самым востребованным направлением их использования является многоэтажное строительство, при котором подразумевается повышенная силовая нагрузка;
• облегченные. Такой вид отличается своим небольшим весом. Структура облегченной плиты — многопустотная. Целесообразным направлением использования таких изделий будет строительство зданий, обладающих недостаточно прочным фундаментом. При использовании облегченного вида не будет дополнительной нагрузки на фундамент;
• канальные полнотелые. Их использование рекомендуется при выполнении строительства коммуникационного типа систем в целях перекрытия сборных каналов. Тип и необходимый размер выбираются в соответствии с конструкцией канала (наземной либо подземной) и его сечением;
• сплошные доборные. Существует несколько модификаций такого вида. Их использование целесообразно в строительстве объектов разного назначения в качестве несущей части перекрытия. Такой тип способен выдерживать серьезные нагрузки, именно в связи с этим фактом для его изготовления применяется бетон с качеством высокой прочности.

Типы плит 2П и 2 ПК, производят только с использованием тяжелого бетона.

Существует и несколько различных типов плит перекрытия. Они отличаются между собой значением толщины и наличием либо отсутствием пустот. Например:

• сплошные однослойные, имеющие толщину 120 мм (1П);
• сплошные однослойные, имеющие толщину 160 мм (2П);
• изделия с толщиной в 220 мм, имеющие круглые пустоты, диаметр которых составляет 159 мм (1ПК);
• системы с толщиной 220 мм, имеющие круглые пустоты, диаметр которых составляет 140 мм (2ПК);
• многопустотные, имеющие толщину 220 мм, произведенные методом безопалубочного формования (ПБ).

Обратите внимание на такой нюанс, что типы, обозначающиеся 2П и 2 ПК, производят только с использованием тяжелого бетона

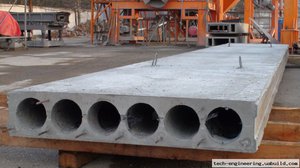

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость

А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.

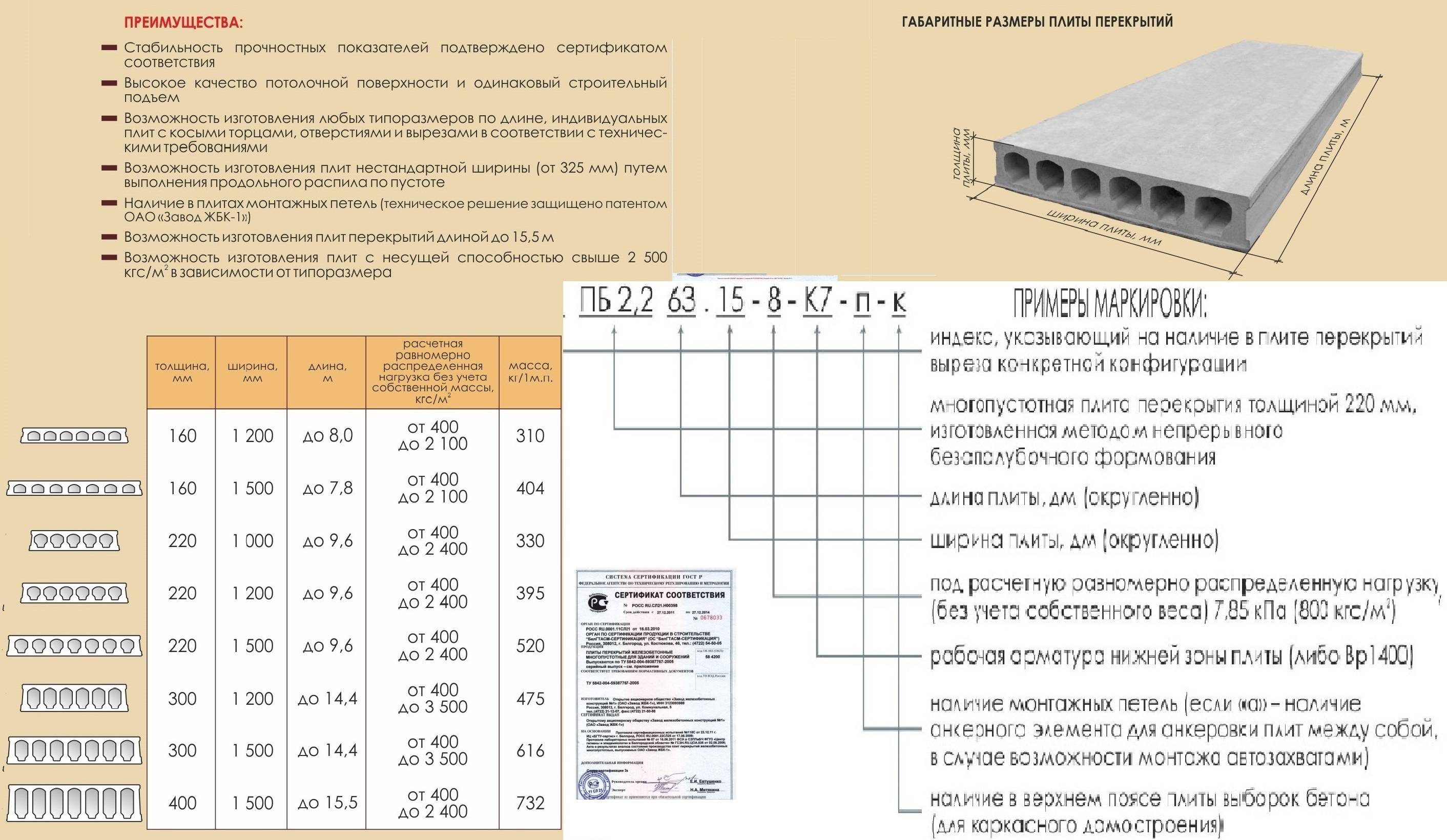

Как выбрать пустотную плиту перекрытия

При первом взгляде на пустотные плиты перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. На самом деле, технические характеристики пустотных плит перекрытия гораздо шире и подробно расписываются в ГОСТ 9561-91.

Пустотные плиты отличаются между собой по способу армирования. Причём, армирование (в зависимости от типа плит) может быть выполнено с использованием предварительно напряжённой арматуры или без напрягаемой арматуры. Чаще используются плиты перекрытий с предварительно напряжённой рабочей арматурой.

Выбирая плиты перекрытия, следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно опереть плиту. Обычно плиту перекрытия можно опирать только на две короткие стороны, но некоторые виды плит допускают опирания на три и на четыре стороны

Например:

• ПБ. Плита предусматривает опирание по двум сторонам.
• 1ПК. Толщина плиты – 220 мм. Диаметр круглых пустот – 159 мм. Плита допускает опирание только на две стороны.
• 1ПКТ. Плита, имея аналогичные размеры, допускает опирание на три стороны.
• 1ПКК. Плиту можно опирать на четыре стороны;

Также плиты перекрытия различаются между собой по способу изготовления. Например, часто возникает спор, что предпочесть – плиту ПК или ПБ.

Плиты с маркировкой ПК (толщиной от 160 до 260 мм и типовой несущей способностью в 800 кг/кв.м.) отливают в опалубке. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью от 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у плит ПК). Плиты ПБ ещё называют экструдерными.

Плиты ПБ, за счёт предварительного напряжения сжатой и растянутых зон (преднапряжение арматуры делается при любой длине плиты), меньше подвержены растрескиванию, чем плиты ПК. Плиты ПК при длине до 4.2 метров могут выпускаться без преднапряжённой арматуры и имеют больший свободный прогиб, чем плиты ПБ.

По желанию заказчика, плиты ПБ можно нарезать под заданные размеры (например, от 1.8 до 9 метров). Плиту также можно резать вдоль и на отдельные продольные элементы, а также делать косой рез под углом в 30-90 градусов, без потери её несущей способности. Это значительно упрощает раскладку таких плит перекрытия на строительном объекте и предоставляет большую свободу проектировщику, т.к. размеры коробки дома и несущих стен не привязаны к стандартным размерам плит ПК.

При выборе плит ПК (длиной более 4.2 метра) важно запомнить такую особенность – эти плиты являются преднапряженными со специальными упорами на концах плиты. Если срезать торец у такой плиты, то упор (отрезанный вместе с концом плиты и вертикальной арматурой) не будет работать

Соответственно – рабочая арматура станет цепляться за бетон только своей боковой поверхностью. Это значительно уменьшит несущую способность плиты.

Несмотря на более гладкую поверхность, хорошую геометрию, меньший вес и высокую несущую способность, при выборе плит ПБ следует учесть такой момент. Пустотные отверстия в плитах ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в ней отверстие под канализационный стояк, диаметром в 100 мм. В то время как размер пустотного отверстия в плитах ПБ  –  60 мм. Поэтому, для пробития сквозного отверстия в плите марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у завода-изготовителя, как это лучше сделать.

Железобетонные перекрытия

Такие перекрытия обладают рядом ценных качеств, главными из которых являются большая прочность, долговечность и огнестойкость. При проектировании конструкций элементов сборных железобетонных перекрытий необходимо стремиться укрупнять их для сокращения числа монтажных операций и стыковых сопряжений.

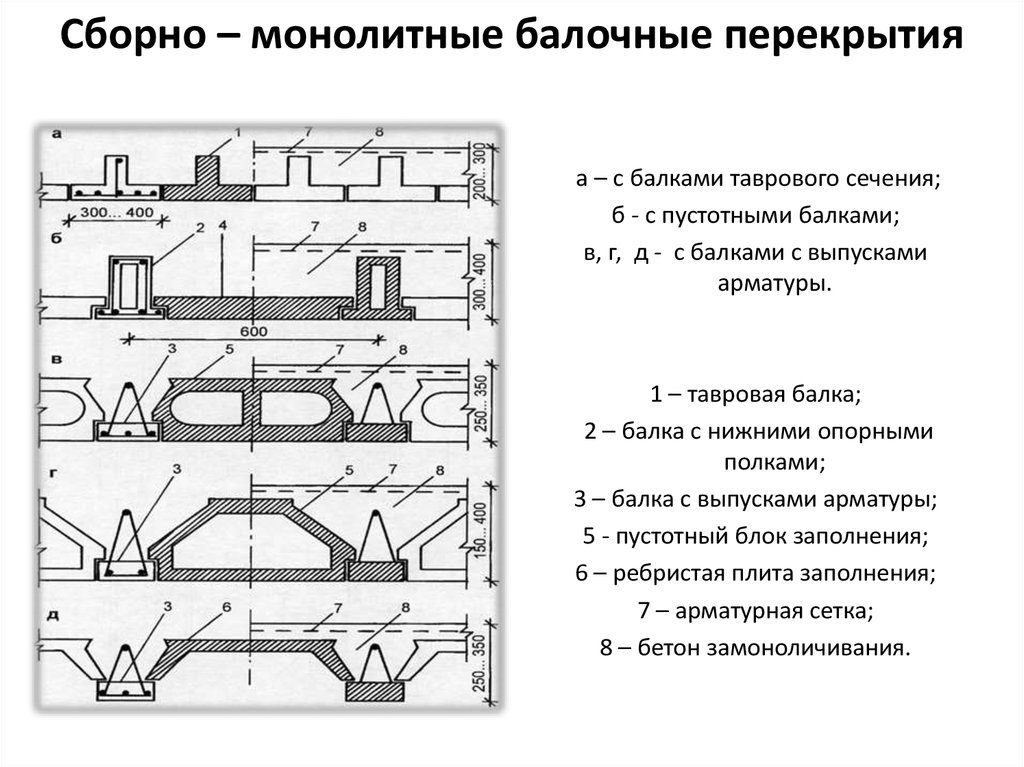

Сборные железобетонные перекрытия

Сборные железобетонные перекрытия подразделяют на три основные группы: в виде настилов (плит), крупнопанельные и балочные. Перекрытия в форме настилов состоят из плоских или ребристых однотипных элементов, укладываемых вплотную; соединяют их путем заполнения промежутков цементным раствором. Такие перекрытия состоят из несущей железобетонной части (обычно офактуренной снизу), звуко- или термоизоляционного слоя и конструкции пола. Опорами для настилов служат стены и прогоны. Наиболее распространены пустотелые настилы высотой 160 мм при пролетах до 4 м и 220 мм — при пролетах более 4 м. В настилах имеются продольные пустоты круглого сечения (рис. 2, а).

Рис. 2. Железобетонные пустотные настилы: а — с круглыми пустотами; б — с вертикальными

При изготовлении настилов с вертикальными пустотами расход бетона снижается до 15% по сравнению с круглопустотными. Вертикальные круглые пустоты образуют с помощью вкладышей из труб (вкладыши приваривают к швеллерам). Настилы, которыми можно перекрывать целые комнаты, называют крупными панелями. Отсутствие стыков в панелях перекрытий в пределах комнаты повышает их звукоизоляцию и обеспечивает более высокое качество отделки потолка. Для обеспечения нормативных звукоизолирующих свойств от воздушного шума однослойные конструкции междуэтажных панельных перекрытий, выполненные из тяжелого бетона, должны иметь массу, превышающую 300 кгс/кв.м.

Рис. 3. Конструктивные схемы железобетонных междуэтажных панельных перекрытий: а — со слоистым покрытием пола; б — с раздельным потолком; в — в раздельным полом; г — из двух несущих панелей; д — со слоистым покрытием пола и раздельным потолком; 1 — несущая панель перекрытия; 2 — звукоизолирующий слоистый пол; 3 — покрытие пола; 4 — панель раздельного потолка; 5 — несущая панель пола; 6 — панель раздельного пола

При устройстве перекрытий раздельного типа, в которых используется звукоизолирующая способность воздушного промежутка между верхней и нижней панелями перекрытия связи, а также при устройстве слоистых перекрытий обеспечить нормативную звукоизолирующую способность можно при массе перекрытия менее 300 кгс/кв.м. По конструкции междуэтажные крупнопанельные железобетонные перекрытия могут быть со слоистым полом, раздельного типа (с раздельным полом, потолком или из двух раздельных несущих панелей) и со слоистым полом и раздельным потолком (рис. 3). Все эти конструкции перекрытий имеют сравнительно небольшую массу (менее 300 кгс/кв.м.); нормативная звукоизоляция обеспечивается слоистой конструкцией пола или наличием сплошной воздушной прослойки в толще перекрытия. Панели перекрытий изготовляют сплошные, пустотные (с круглыми пустотами) и шатровые. Несущая однослойная панель (рис. 4, а) представляет собой железобетонную плиту постоянного сечения с нижней поверхностью, готовой под окраску, и верхней ровной.

Рис 4. Сборные железобетонные панели перекрытий

Сплошными однослойными железобетонными панелями толщиной 140 мм перекрывают пролеты до 3,6 м. Для перекрытия больших пролетов (6-6,6 м) применяют в основном сплошные однослойные предварительно напряженные железобетонные панели толщиной 14-16 см или керамзито-железобетонные толщиной 18 см.

Шатровая панель (

рис. 4, б) имеет вид плиты, обрамленной по контуру ребрами, обращенными вниз в виде карниза. Устраивают междуэтажные перекрытия и из плоских железобетонных панелей толщиной 14- 16 см.

Толщина перекрытия между этажами в панельном доме. HELP! Кто-нибудь знает, какова толщина плит перекрытия в панельном доме? Хотя бы прибл

Если перекрытие находится между этажами, следовательно, с одной стороны оно будет являться потолком, а с другой стороны, соответственно, полом. Поэтому, если вы что-либо слышали о толщине потолочного перекрытия, можете смело считать, что речь шла о простых междуэтажных перекрытиях.

Толщина перекрытия

Чтобы достичь максимальной экономии, срока эксплуатации и удобства в использовании, необходимо учитывать множество факторов, в том числе и толщину перекрытия. Казалось бы, можно использовать максимально большую толщину перекрытия, чтобы достичь большей стойкости и надежности всей конструкции. Однако, чем шире плита, тем, соответственно, меньше места остается. То есть мы теряем пространство, которое, порой, дорогого стоит.

Толщина межэтажного перекрытия

В первую очередь толщина межэтажного перекрытия зависит от того, какой планировки строится дом, из какого он материала и как выстраивается его каркас. К примеру, толщина межэтажного перекрытия для дачного домика выбирается в районе от 12-ти до 15-ти сантиметров. Если учесть, что для панельного дома достаточно 12,7 сантиметров, можно подумать, что данной толщины предостаточно. Однако в таких строениях редко участвуют профессионалы, и надежность достигается путем увеличения толщины.

Толщина бетонного перекрытия может быть различной, однако стандартная составляет 12,7 сантиметров. Зависит в железобетонных плитах многое от того, присутствуют ли внутри пустоты и насколько они большие. Как правило, самая большая заводская толщина бетонного перекрытия составляет 22 сантиметра. Но изготавливают и более толстые плиты, чаще всего на заказ.

Толщина перекрытия в панельном доме зависит от наличия пустот в используемых плитах. Чаще всего она не превышает 22-х сантиметров, с учетом того, что внутри нее пустоты с диаметром в 14-15 сантиметром. Толщина перекрытий в панельных домах является стандартной величиной, так как рассматриваемые строения делаются по шаблону, они не строятся на заказ какого-либо определенного клиента. И заказ таких строений делается только государством, за крайне редким исключением.

Толщина деревянного перекрытия, как правило, равномерной по всей площади быть не может, ведь не бывает идеально одинаковых деревянных балок. Случаются погрешности, причем именно при работе с деревом эти погрешности более регулярные. Ровная поверхность при неравномерной толщине деревянного перекрытия достигается путем грунтовки. И чаще всего непосредственно ей необходимо уделить больше времени, чем закладыванию перекрытия.

Как видно, чтобы правильно рассчитать толщину перекрытия необходимо учесть множество факторов. Здесь включается и грунтовка, и материал, и назначение, и прочее, что может удачно или неудачно отразиться на законченном строении. Для того чтобы строение было возведено не только быстро, но и качественно, необходимо точно знать, как рассчитать толщину перекрытия, а это могут правильно сделать только люди с соответствующими знаниями и умениями. Следовательно, все расчеты и схемы лучше доверить профессионалам, а уже непосредственно сами работы можно провести и самостоятельно.

Если поднимать вопрос опять-таки об экономии, тогда следует уделить внимание и толщине балок перекрытия. Если толщина балок перекрытия будет большой, тогда мы снова будем терять пространство

Однако нередки случаи, когда от перекрытия ожидается только надежность, и тогда можно использовать балки с любой толщиной.

Описание сплошной конструкции

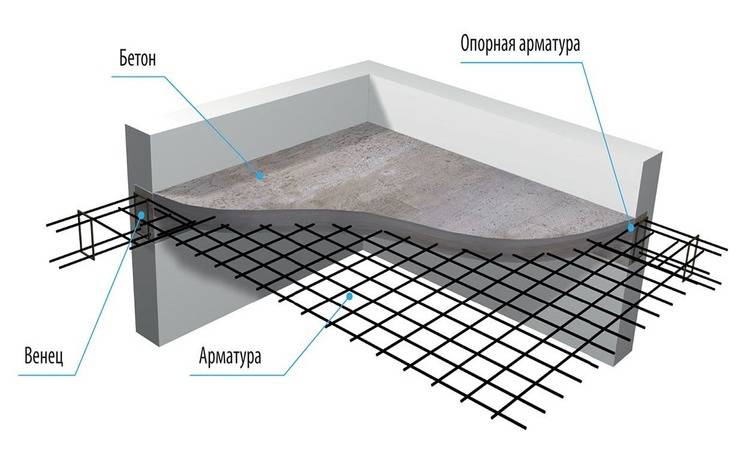

Монолитное перекрытие – это плита произвольных габаритов, определенных принятым проектом, и изготовленная прямо на строительном объекте. Монолит имеет прямоугольную или квадратную форму. Он состоит из бетонного состава, залитого на армированные прочные прутья крепкой марки стали, уложенной и сваренной в виде сетки.

Чтобы получить монолит, на размеченный участок постройки устанавливают опалубочную форму, в которую закладывают армировку, а затем заливают и трамбуют сверху бетонную смесь, оставляя ее до полного застывания (высыхания).

Получившаяся плита для перекрытий должна иметь толщину не ниже 8 (см), по стандартам 12-20 (см), и опираться на конструкционные (несущие стены). Опалубку для создания монолита формируют из дерева, фанеры, вспомогательных балок из не коррозированного металла. Иногда для перекрытий используют стойки, а арматурный каркас могут складывать из нижнего слоя, а также поддерживающего.

подойдет для всех типов жилых и промышленных зданий

С монолитом удобно работать, а с помощью строительного инструмента обустраивать различные коммуникации. Используемые марки цемента для бетона – М300, 400, 500, щебень, песок и вода.

Толщина бетонного перекрытия 200 (мм) использует прутья 12 (мм), сваренные между собой в сетку с ячейками 200 х 200 (мм). Стандарты нагрузки, которые может принять монолитная поверхность, составляют 150 кг/м2.

Виды бетонных плит

В свое время Советский Союз стал передовой промышленной державой. В стране за год возводилось так много заводов, как не возводилось десятилетиями до этого момента.

Именно в это время создание железобетонных конструкций приобрело такое массовое значение. Стали возводиться целые районы, которые пусть и не были шедеврами архитектурного стиля, но были крепкими и надежными.

• Критика подобных архитектурных решений привела даже к спору о возвращении старой системы. Эта система предполагала использование монолитов, заливающихся по опалубке. Но эта идея так и не получила резонанса, а плиты продолжали использоваться.
• Конечно монолиты не ушли из жизни человека. Их продолжили применять при строительстве сооружений, которым нужна максимальная пространственная жесткость. Монолитный способ хоть надежный, но требует слишком много энергозатрат.

Применение железобетонных плит перекрытия

Железобетонные изделия для перекрытия имеют достаточно широкую сферу применения, и это совсем неудивительно, потому как это прекрасный материал для любого строительства. Они идеально подходят для быстрого возведения зданий различного назначения.

Их зачастую используются и для укладки фундамента. Для этих целей используются любые виды плит, все зависит от количества этажей здания и общей нагрузки на фундамент.

Фундамент, выполненный из железобетонных плит, имеет минимальное давление на почву, именно поэтому здание намного легче переносит различного рода сезонные колебания, происходящие в почве. Монтаж такого фундамента очень простой и подходит для быстрого возведения зданий.

Чтобы выполнить монтаж, потребуется:

• бетонный раствор;
• арматура;
• подъемный кран;
• лом;
• камень бутовый.

Монтаж плит перекрытия.

Чтобы уложить железобетонную плиту перекрытия, нужна идеально ровная поверхность ее опирания. Прежде чем начать укладывать плиту, нужно проверить поверхность стен, если есть какие-либо перепады высоты, то их надо выровнять, используя бетонный раствор.

Если дом выполнен из пеноблоков либо газоблоков, то необходимо дополнительно залить армопояс и только после этого приступать к укладке плит перекрытия. Чтобы сделать армопояс, надо по всему периметру здания сделать опалубку, внутрь которой вставить каркас из прута диаметром 10 мм. Все это нужно залить бетонным раствором. Дать бетону полностью застыть. Пока бетон застывает, нужно установить монтажные прочные вышки, которые будут поддерживать плиту и помогать в процессе ее укладки. Когда все требуемые подготовительные работы будут проведены, можно приступать непосредственно к укладке самих элементов.

Прежде чем укладывать непосредственно плиты перекрытия, надо подготовить поверхность для их опирания. На глубине 15 см нанести бетонный раствор слоем в 3 см. Затем нужно раствором покрыть всю рабочую поверхность, на которую будет укладываться плита. Когда же раствор подсохнет наполовину, нужно с помощью подъемного крана взять плиту и опустить ее на заранее подготовленное место.

После этого с помощью лома надо убрать стропы. Выравнивание уложенной плиты можно проводить только вдоль области ее укладки. Когда будет уложено несколько плит, необходимо провести анкеровку, которая заключается в связывании плит с помощью прочной арматуры. Для выполнения анкеровки к определенным крепежным элементам, расположенным на железобетонной плите, дополнительно привариваются прутья, которые соединяют плиты.

https://youtube.com/watch?v=k5KMkOP8T9I

Образовавшиеся стыки нужно заполнить бетонным раствором. Если же щели большие, то для большей прочности под ними устанавливается дополнительно опалубка. Все требуемые работы, направленные на заделку щелей, можно выполнять только после проведения связывания.

Монтаж

Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.

Глубина опирания при монтаже плит перекрытий:

• На железобетон – 7.5 сантиметров
• На стальные конструкции – 7 сантиметров
• На блоки из газо/пенобетона – 15 сантиметров
• На кирпич – 9 сантиметров

Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).

До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.

Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.

При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.

Допуски по строительным нормам (в соответствии с длиной плит):

• До 4 метров – максимум 8 миллиметров
• 4-8 метров – максимум 10 миллиметров
• 8-16 метров – максимум 12 миллиметров

Опирание плит

У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.

Какой должна быть глубина опирания:

• По контуру, двум длинным/одной короткой стороне – 4 сантиметра
• По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
• По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров

В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.

Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.

Укладка плит

Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).

В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.

Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.

Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.

Там, где нет возможности укладки плит, можно сделать заливку монолитного перекрытия своими руками. Заливка осуществляется после монтажа плит.

Утепление

Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.

https://youtube.com/watch?v=ZGyf13qDoQo

Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.

Толщина межэтажного перекрытия в частном доме. Перекрытия из деревянных балок

В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

• междуэтажных перекрытий – при ширине пролета 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.

Схема укладки плит перекрытий вдоль короткой стены

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии (см. таблицу). Сечение балки определяют исходя из приходящейся на нее нагрузки.

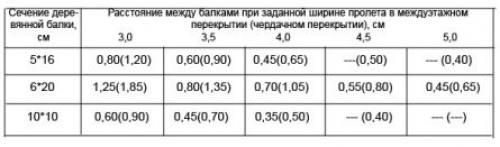

Например: Вам требуется соорудить перекрытие размером 3,0*4,0 м. Деревянные балки (сечением 6х20) укладываем по стене равной 3,0 метра. Если перекрытие междуэтажное – балки укладывают на расстоянии 1,25 м друг от друга, если чердачное – 1,85 м. То есть, чем больше ширина пролета будущего перекрытия, тем рассотояние между балками будет меньше, так как на большую площадь перекрытия, приходится больше нагрузок.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.
