Виды четырехшарнирных мебельных петель
По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:
Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.
Петли 90 градусов
*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.
Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).
Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.
Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.
Петли 180 градусов
Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.
Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.
Виды угловых петель
Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.
Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.
Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.
Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.
На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.
Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.
Скрытые петли: анализ изделий и производителей
На сегодняшний день достаточно много компаний предлагают купить скрыты петли под своим брэндом. В данной статье вы рассмотрим самые популярные фирмы, которым в целом можно доверять, однако они всё же имеют как преимущества так и недостатки.
Alban Giacomo Spa
Данный бренд является одним из лидирующих в свой сфере. AGB – это итальянский производитель, который занимается производством различных замков, петель и других механизмов уже более 60 лет. За это время брэнд зарекомендовал себя достаточно хорошо и получил большое количество довольных клиентов.
К недостаткам можно отнести разве что небольшой модельный ряд. Однако несмотря на то, что выбирать из сотни вариантов возможности нет, те модели которые брэнд производит действительно является очень качественными и современным
Особое внимание стоит обратить на скрытые петли agb eclipse

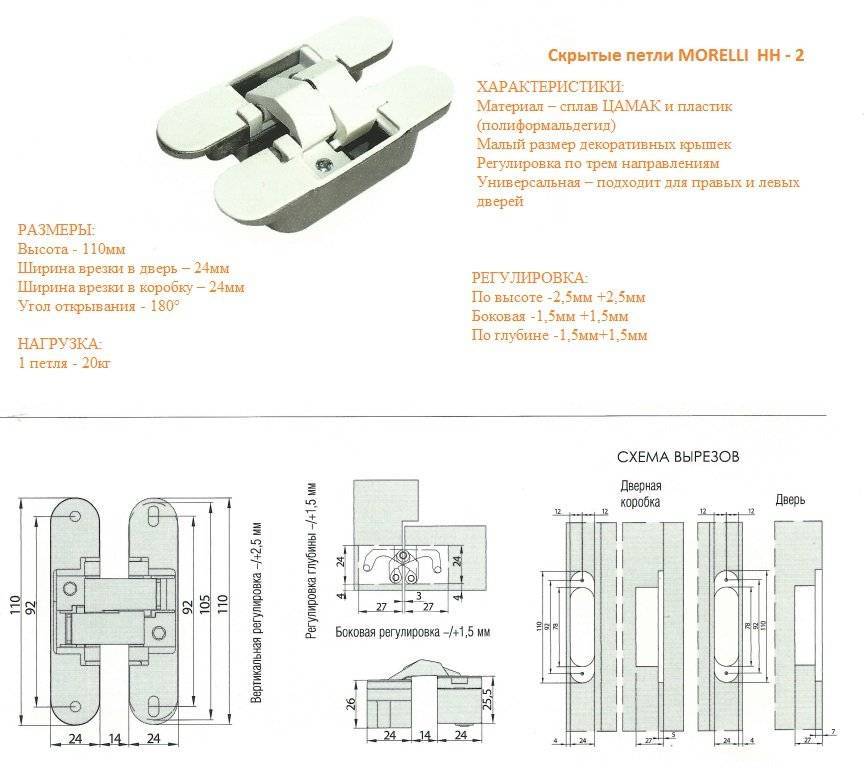

Morelli
Итальянский бренд Morelli так же является одним из самых надёжных производителей на рынке дверных петель. Отличительной особенностью бренда является большой выбор моделей и цветов. Это станет отличным преимуществом для тех, кто хочет подобрать максимально подходящие к своему интерьеру петли.
Скрытые петли Morelli так же являются достаточно качественными и надёжными, хотя и имеют свои недостатки. В частности они имеют строгое ограничение по весу в 40 кг. Это значит, что подойдут петли данного брэнда только для установки на лёгкие межкомнатные двери.
Simonswerk
Скрытые петли Simonswerk производятся в России. Особенность их заключается в том, что они имеют широкий модельный ряд, причём в различных ценовых категориях. Это позволяет выбрать наиболее подходящие петли по соотношению цены и качества.
Что касается технических особенностей петель данной фирмы, стоит отметить что все они выполнены на достаточно высоком уровне. Даже бюджетные модели проявляют себя на практике вполне не плохо, поэтому станут отличным вариантом для тех, кто хочет сэкономить.
Аrmadillo
Скрытые петли Аrmadillo так же производятся в России и при этом имеют достаточно высокий уровень качества и надёжности. Компания работает в свой сфере уже много лет и за это время зарекомендовала себя очень хорошо в профессиональной среде.
Помимо скрытых петель, ассортимент которых достаточно широк, фирма так же предлагает большой выбор дверных ручек и прочих товаров для внутренней отделки помещения. В качестве продукции бренда можно не сомневаться, так как все их механизмы на практике являются вполне надёжными и достаточно долговечными.
Kubica
Главной особенностью данной фирмы является то, что она специализируется конкретно на производстве скрытых петель. Это значит, что ассортимент товара достаточно широк, как в плане цветовых решений, так и в плане разнообразия механизмов.
Скрытые петли Kubica можно приобрести в разных ценовых категориях, однако в любом случае качество товара не вызывает сомнений, ведь производитель является достаточно опытным и надёжным в своей сфере.
Это было всё, что нужно знать для правильного выбора скрытых петель
Данный механизм действительно является очень удобным и практичным, поэтому на него определённо стоит обратить внимание при работе над современными объектами
Общая информация
Необходимо понимать, что существуют универсальные и разъемные петли. Основное различие между ними заключается в том, что первые необходимо откручивать при демонтаже двери. Разъемные петли снимать не нужно, поэтому можно подумать, что они более практичны, а следовательно, и предпочтительны, но так ли это, мы разберемся немного позже.
Помимо всего прочего, двери классифицируют по месту установки. Они бывают входными и межкомнатными. Вполне логично, что петли для входных дверей являются более прочными и надежными. Обусловлено это тем, что входное полотно имеет большой вес, а межкомнатное, как правило, маленький. Тем не менее конструктивно петли для дверей могут и не отличаться. Но разница в них есть. Иногда имеет смысл использовать входные петли для межкомнатных дверей. Это делается для повышения надежности конструкции.
Общие особенности дверных навесов
Прежде всего, вам нужно запомнить, что абсолютно все дверные петли делятся на левые, правые и универсальные. Определиться здесь достаточно просто. Что касается левых или правых моделей, то вам нужно представить, что вы стоите лицом к вашим дверям и открываете их на себя, если петли справа, значит они правые, если слева, значит левые. Ну а с универсальными проблем нет, их можно ставить куда угодно.
Петли бывают левые, правые и универсальные.
Из чего делают петли
Все дверные петли делаются из металла, даже на пластиковые двери ставятся металлические навесы, просто потом они прикрываются пластиковыми накладками. Другое дело, из какого именно металла делается та или иная дверная петля.
Стальные петли для дверей заслужено считаются корифеями. Раньше это были массивные кованые навесы, сейчас они также используются, но только в этнических дизайнерских стилях или для хозяйственных помещений.
Основную часть рынка занимают более современные стальные навесы. В данном случае есть 2 варианта:
- Нержавеющая сталь выглядит солидно и отличается уникальной прочностью. Такие навесы не боятся коррозии и не нуждаются в окрашивании, их можно ставить как на межкомнатные, так и на металлические двери. Единственная проблема в том, что цена на них выше среднего;
Навесы из нержавейки не нуждаются в окрашивании.
- Навесы из черных металлов также довольно прочные, но они нуждаются в каком-нибудь покрытии. Если интересует качество, то выбираем между порошковым окрашиванием и никелированным напылением. Для бюджетного варианта можно брать голый металл и потом его красить своими руками, иначе поржавеет.
Порошковое окрашивание надежно защищает металл от коррозии.
В рейтинге дорогих моделей лидирует латунь. Этот металл также не ржавеет и не нуждается в окрашивании. Но латунь не так прочна как сталь, Межкомнатные двери латунные навесы выдержат, а вот петли для металлических дверей, если того требует дизайнерская задумка, делают из стали и потом декорируют под латунь, бронзу или золото.
Ноу-хау современного рынка это сплавы. Есть действительно качественные изделия с примесью титана и других высокопрочных металлов, но довольно часто за сложными названиями кроется дешевый материал, который служит не более года.
Качественный сплав по весу практически не отличается от стали.
Так дешевый и довольно известный силумин, по мнению большинства специалистов под петли на двери вообще не годится, но недобросовестные производители штампуют такие навесы, по сей день, а ушлые рекламщики придумывают им другое название и люди покупают.
Вся проблема в том, что качественный и не качественный сплав визуально не различить, потому как петли, сверху чем-нибудь покрываются. Совет здесь можно дать только один – смотрите на цену, хорошая вещь не может стоить дешево. Плюс большинство таких поддельных навесов ощутимо легче, чем стальные или латунные.
https://www.youtube.com/watch?v=YDphljQ-9hU
Сколько вам нужно навесов
Разновидностей навесов сейчас существует множество, чуть позже мы расскажем о распространенных типах, но основная характеристика для любого навеса это, образно говоря, грузоподъемность
Красота это важно, но не главное, особенно когда подбираются петли на стальную дверь
Размеры стальных разъемных петель.
Если не брать в расчет декоративно-мебельный сектор, то минимум для дверного навеса составляет 15 кг. Считается, что из серийных моделей самые мощные петли для входных дверей должны выдерживать порядка 100 кг на единицу. Если полотно весит больше 250 кг, то под такую металлическую дверь, как правило, делаются специальные петли на заказ.
Вообще чем тяжелее дверь, тем больше навесов на нее устанавливается, но максимум составляет 4 петли на 1 полотно. Располагать их можно по-разному, главное чтобы от верхнего и нижнего края до ближайшего навеса было 200 – 250 мм. В остальном уже кому как нравиться, на фото снизу даны 5 распространенных вариантов установки.
Петли для дверей — виды монтажа.
Безусловно, важны размеры навесов и материал, из которого петли на дверь сделаны, но для межкомнатных дверей существует условное деление:
- На полотна весом до 40 кг монтируется 2 навеса;
- Если вес полотна находится в пределах от 40, до 60 кг, то нужны 3 навеса;
- Двери весом более 60 кг монтируются на 4 навеса.
Петли для дверей и их разновидности
Начнём с самого начала, а именно с того, для чего в принципе нужны петли. Петли для дверей – это механизмы открывания и закрывания, которые соединяют дверное полотно с дверной рамой. Соответственно, сразу же можно сделать вывод, что выбор подходящего варианта петель напрямую зависит от толщины и веса дверного полотна.
Если мы говорим о межкомнатных дверях, чаще всего дверное полотно в данном случае изготавливается из дерева, и вес у него не такой уж большой. Соответственно, все виды дверных петель в теории могут быть достаточно удачно применены на практике. А для того, чтобы разобраться в чём заключаются преимущества и недостатки различных вариантов конструкций дверных петель, стоит поговорить о каждой из них поподробнее.
Классические петли
Самым распространённым вариантом дверных петель является классический. Особенность конструкции заключается в том, что она монтируется непосредственно внутрь дверного полотна. Поскольку открывание и закрывание происходит за счёт небольшого встроенного подшипника, основной механизм всё равно остаётся за пределами всей конструкции и выпирает с одного края.
Установка классических петель занимает не много времени, однако на современном рынке есть и более простые варианты. Что касается требований к дверному полотну, тут особо никаких замечаний нет. Классические пели достаточно универсальны, и на практике их можно установить почти в любою конструкцию.
Главным недостатком данного варианта является то, что он уже начинает устаревать и уступать место более совершенным механизмам. Тем не менее, со своей основной функцией классические петли справляются хорошо, поэтому для некоторых объектов они вполне могут подойти.

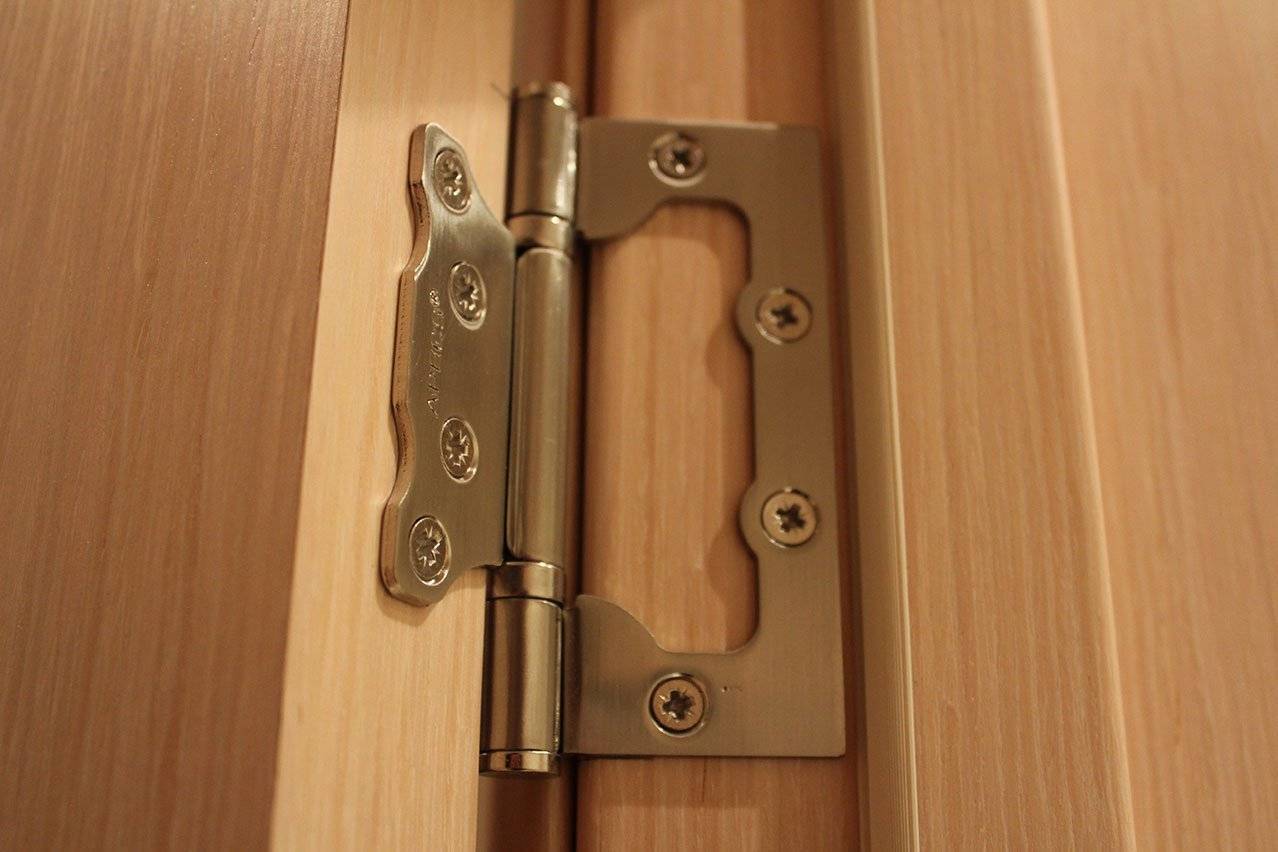

Петли бабочки
Если про классические пели можно было сказать, что их установка является не такой уж сложной, то петли бабочки в этом плане ещё более простые. Для их установки не потребуется углубляться внутрь дверного полотна, так как крепление происходит только за счёт шурупов. Конструкция максимально простая и удобная, особенно если речь идёт о межкомнатных дверях.
Петли бабочки, из-за того, что они не устанавливаются вглубь конструкции, не способны выдержать большой вес. Как уже было сказано, деревянные межкомнатные двери обычно не создают особой нагрузки, однако опытные мастера всё же советуют подстраховаться и использовать не 2, а 3 петли при установке. Это позволит избавиться от большого количества проблем, которые могут возникнуть при поломке петель, а так же сделает всю конструкцию более прочной и долговечной. К тому же, установка петли занимает не более 10 минут и для этого не потребуется специальных навыков и больших усилий.

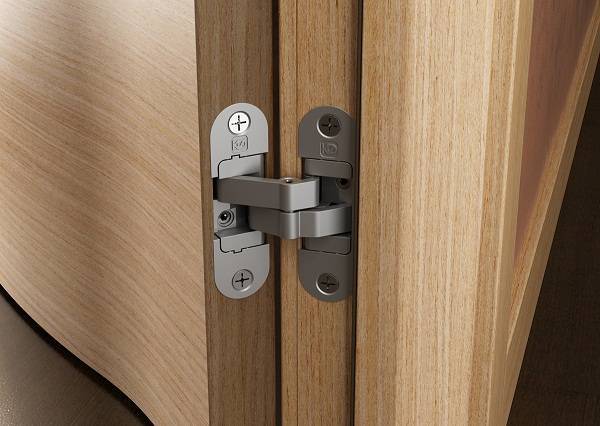

Скрытые петли
Самым оптимальным вариантом для современного ремонта являются именно скрытые петли. Они начали применяться не так давно, однако уже приобрели большую популярность в профессиональной среде.
Установить межкомнатные двери со скрытыми петлями достаточно сложно для неопытного мастера. Петли устанавливаются внутрь дверного полотна и дверной рамы, а сам механизм представляет собой складывающуюся конструкцию, которая при закрывании полностью уходит внутрь и снаружи не видна.
Естественно, цена на данный вид петель самая высокая, так как они обеспечивают максимальную безопасность и долговечность. Для того, чтобы понять, в чём конкретно заключаются основные преимущества данного механизма, стоит более подробно поговорить о его особенностях.
Виды скрытых петель
Потайные изделия бывают как для крепления к левой стороне, так и к правой, а также универсальные — к любой стороне короба. Специалисты говорят, что третий тип не так надежен, как первые два. Также они могут быть:
- регулируемые;
- нерегулируемые.
Справка! На рынке встречаются скрытые петли с доводчиком. На первый взгляд, разницы с обычным изделием нет, но конструкция будет существенно различаться, ведь в ней встроен амортизирующий механизм с пружиной. Такое устройство не подходит для тяжелых створок.
Цены зависят напрямую от вида петель скрытого монтажа, регулируемые стоят на порядок дороже. Они все имеют разный размер, так как изготавливаются под необходимую нагрузку. Например, для межкомнатных дверей подойдут те, которые могут выдержать до 50 кг. Входная дверь может весить до 200 кг, поэтому фурнитура нужна будет более мощная.
Как понять, что нужна регулировка двери балкона
Как известно, изнашиваются даже высококачественные вещи, балконные двери не исключение. Так, в результате постоянной эксплуатации, расшатываются и теряют плотность прикрытия створки.
Конструкция стеклопакета сама по себе довольно сложная. Звукоизолирующая поверхность имеет большую площадь. Под воздействием веса утяжеленная конструкция начинает провисать, и как следствие этого закрывается недостаточно плотно.
Чтобы определить и предупредить появление подобного дефекта, нужно разобраться, каково идеальное функционирование двери:
· створка находятся на своей позиции без смещения;
· открытая дверь самостоятельно двигаться не должна;
· к дверному профилю коробки створка плотно прижимается.
Исходя из данных характеристик можно утверждать, что пластиковая дверь работает идеально и не нуждается в постороннем вмешательстве. Но как только становятся заметны какие-либо отклонения от нормы, нужно обращаться к мастеру. Откладывать не стоит. Незначительный с виду дефект приводит к поломке незаменимых деталей конструкции в последующем, что усложнит ремонт или деталь потребует замены. Профилактика лучше ремонта.
Критерии выбора
Петля «невидимка» — это корпус, в котором спрятан шарнир, соединяемый с полотном посредством рычага. Он состоит из двух элементов, фиксирующихся между собой винтом. Кода дверь закрывается, рычаг скрывается в специальном углублении, и потому снаружи его не видно.
Итак:
При покупке петель следует обратить внимание на их исполнение. Если изделия не универсальные, то, естественно, нужно соотнести их с вариантом открывания полотна: левым или правым
Дверные петли для скрытого монтажа могут иметь или не иметь регулировку – как правило, такая возможность не предусмотрена в бюджетных моделях.
Конечно, каждый выбирает по своему усмотрению, но стоит заметить, что это не тот случай, когда нужно экономить. Особое внимание на петли с регулировкой следует обратить тем, кто устанавливает двери в новостройках.
Скрытые дверные петли для металлических дверей: открывание на 180 градусов
- В первые два-три года здание даёт усадку: это касается и многоквартирных, и частных домов. Думаем, многие сталкивались с такой ситуацией, когда новая дверь вдруг — ни с того ни с сего, перестаёт нормально закрываться. Если элементы регулируемые – эту проблему можно решить на пару минут.
- Равномерность зазоров по всем сторонам полотна, обеспечивается с помощью регулировочных винтов. А ещё, дверные петли скрытого монтажа обеспечивают угол разворота створки до 180 градусов, что можно в полной мере оценить тогда, когда приходится заносить в дом крупногабаритные предметы.
Разновидность скрытых пэлементов
После навешивания полотна на раму, производят корректировку его пространственного положения. Это возможно, только если в установленных петлях предусмотрена такая функция. Створка выравнивается по горизонтали, вертикали и прижиму, и нужен для этого всего лишь шестигранный ключ.
Особенности монтажа
Если сравнивать установку навесов в деревянные или металлические конструкции, то процесс практически ничем не отличается. Необходимо вырезать нишу в дверном полотне и вставить в нее петлю.
Особенности установка на деревянные двери
Чтобы правильно врезать петли потребуется ручной фрезерный станок. Невозможно установить фурнитуру, применяя стамеску либо другие инструменты для грубой работы.
Подбирая фрезу для монтажа, необходимо, чтобы станина снималась, и была возможность закрепить ее на дверное полотно. К станине должен прилагаться специальный инструмент.
В ситуациях, когда под рукой нет необходимого инструмента, лучше временно обойтись петлями-бабочками. Для установки такой фурнитуры требуется только отвертка. Как только появится необходимый инструмент, можно легко демонтировать «бабочки», а на их место установить скрытую петлю.
Установите дверь на торцовую сторону и зафиксируйте. С противоположного торца вырезаем отверстие под будущую петлю. Расстояние от краев дверного полотна до петель должно составлять 20-25 см. Намечаем на дверях напоминающий по форме удлиненный овал.
Перед тем как вырезать фрезой отверстия, сделайте два шаблона. Один — под отверстие, куда будут прятаться сами петли, а второй для рамки, которая ложится и прячется в массив дверей. В специальную станину устанавливаем шаблоны и крепим ее к струбцинам.
Можно приобрести готовый шаблон со станиной в магазине, но в дальнейшем он может не понадобиться. По этой причине лучше сделать его своими руками. Для изготовления понадобиться кусочек фанеры и несколько досок.
Устанавливаем первым шаблон под рамку и вырезаем. Затем устанавливается второй шаблон под отверстие и вырезается.
Из-за размеров пилки фреза не может заглубиться полностью, тогда поможет дрель и сверло-перо. По ранее вырезанному шаблону сверлим отверстия перьями на большую глубину, а остальное выбиваем стамеской, подравниваем ножом.
Переносим разметку с дверей на короб. Для этого поставьте дверь и часть короба, на которую будет крепиться петля, параллельно друг другу и перенести метки. Для надежности прижмите струбциной. Вырезается все аналогично.

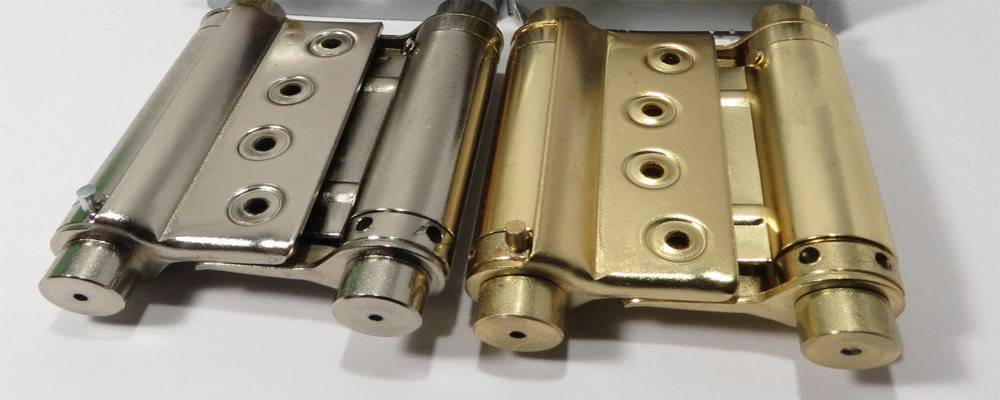

Двухсторонние
Двухсторонние петли достаточно редко устанавливаются в квартирах и других жилых помещениях. Как правило, ими оснащаются двери в офисах и общественных местах. Их особенность заключается в том, что полотно может распахиваться в обе стороны, что обеспечивает удобство при большом скоплении людей.
По своей конструкции двухсторонние накладки схожи с карточными моделями. Основным отличием является наличие дополнительной третьей пластины и двух осей вращения, расположенных по бокам от нее.
Наиболее надежными являются петли, выполненные из нержавеющей стали. Для их изготовления также могут использоваться латунь или цинковые сплавы. Для дополнительной защиты изделия покрываются антикоррозийными составами или подвергаются хромированию.
Петли для пластиковых дверей
Сегодня стали очень востребованными и петли для межкомнатных конструкций пластиковых (ПВХ) дверей. Выбрать фурнитуру для этого вида полотен очень проблематично, так как механизм их немного отличается от обычного. Дело в том, что петли для блоков ПВХ должны позволять максимально регулировать положение полотна, чтобы дверь могла немного сдвигаться в различных направлениях.
Необходимо это для того, чтобы достичь очень плотного соединения всех составляющих двери, так как от этого зависит работоспособность замковой системы. Производят фурнитуру для пластиковых дверей из различных сплавов металла, нержавеющей стали и тефлона. Устройство механизма для ПВХ дверей представляет собой:
- дверную составную и вкладку из металла;
- рамную часть, имеющую для крепления штифты;
- расположенную между рамой и полотном дистанционную втулку, сделанную из тефлонового материала.
Иногда возникают ситуации, когда необходимо поменять петли. Выполнить такую работу можно самостоятельно. Некоторые люди боятся своими руками произвести замену, но на самом деле здесь нет ничего сложного. В первую очередь нужно снять колпачки, закрывающие общую систему петель для ПВХ дверей, потом выступающую верхнюю часть необходимо аккуратно сбить вниз.
При этом снизу захватить ее, например, пассатижами, и потянуть вниз до тех пор, пока деталь не выскочит из паза. Затем, придерживая тяжелую дверь, нужно приподнять ее на несколько миллиметров и снять с петель. Дальше раскручиваются все петли и таким же образом устанавливаются другие. Чтобы понять, что собой представляют эти устройства для дверей, можно посмотреть фото.

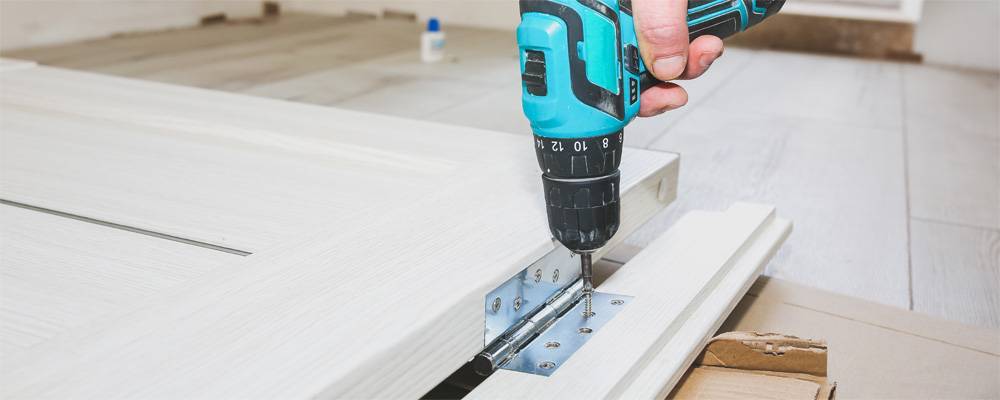

Советы по установке
При наличии хотя бы небольшого опыта в ремонте и строительстве вам под силу смонтировать дверные петли и установить их самостоятельно. Естественно, что процесс монтажа потребует наличия определенных инструментов и вспомогательных материалов. Вам обязательно потребуются:
- сами петли;
- отвертки или шуруповерт;
- саморезы и шурупы разных размеров;
- деревянные клинышки (нужны для выставления уровня двери);
- уровень;
- стамеска;
- молоток.
После подготовительного этапа можно приступать к сборке конструкции.
Важно правильно нанести разметку на дверь и коробку – малейшая погрешность приведет к перекосу или провисанию двери. Разметку выполняйте карандашом или смываемым тонким маркером
Сверху и снизу принято отступать расстояние около 20 сантиметров.
В ходе выравнивания уровня положения двери обращайте внимание не только на плоскость вертикали, но и на горизонталь. Если не соблюсти вертикальный уровень, то дверь впоследствии будет все время открываться, а неверная горизонталь станет препятствием для плотного ее закрытия
Вне зависимости от того, какая дверь будет выбрана для помещения, петли современного уровня качества способны обеспечить ее долгую службу, выполняя функцию поддержки и опоры. Выбор качественной дверной фурнитуры – залог того, что дверь будет функциональной, бесшумной и подходящей к вашему интерьеру.
О том, как правильно выбирать дверные петли и дверные ручки для межкомнатных дверей, смотрите в следующем видео.
