Откатные ворота: преимущества и особенности

Требования к гаражным воротам

СНиП и ГОСТ не регламентируют, сколько метров должны составлять размеры гаража. Приводятся лишь рекомендации и таблицы по характеристике гаражей для автомобилей, удаленность от индивидуального жилищного строительства (ИЖС), а также других соседних построек.

Размеры будут зависеть от вида конструкций:

подъемные;
секционные;
рулонные;
откатные;
распашные.

Чертеж с шириной изделия для гаража

Стандартный размер высчитывается с учетом ширины автомобиля плюс 90 см по обеим сторонам (открывание двери авто) либо в диапазоне 2,6–2,9 м. Для джипов, грузовых машин или микроавтобусов также должна учитываться высота ворот плюс 40 см.

Это оптимальные габариты воротных створок. Такого стандарта придерживаются многие компании, к примеру, Doorhan (Дорхан), Hormann, Алютех.

Эскиз с размерами гаражных створок

Расчет для нескольких автомобилей

В некоторых случаях требуется паркинг для нескольких автомобилей. Если необходимы гаражные ворота двум транспортным средствам, то размеры в этом случае высчитываются так:

Определяется ширина двух авто с расстоянием, которое требуется для открытых дверей между автомобилями и около стенок гаража.

Во время определения высоты берется во внимание рост хозяина гаража плюс 25–35 см. Как правило, верхняя дверная планка расположена на уровне 2,3 м.

Оптимальный размер для гаража

Изготовление гаражных конструкций чаще всего производится без учета размера створок и популярности применяемого материала. Если встала проблема с размером гаражных створок, то стоит выбрать стандартные изделия. Очень большие дверцы начнут со временем проседать под своей тяжестью. Петли провиснут, образуется перекос.

Поэтому, разрабатывая проект и делая чертеж для изготовления гаражных ворот своими руками, нужно исходить из ширины машины и ее открытых дверей.

Чтобы полотно не так быстро деформировалось, в створке делают калитку. Это тем более актуально, если машиной пользуются нечасто. Размер входной двери, как правило, чуть выше среднего роста человека, а зачастую – значительно меньше.

Во время выбора нужно ориентироваться на прочность металла, а также толщину материала. В противном случае возможно провисание створки, на которой находится входная дверь.

Автоматические рольставни чаще всего имеют цельную конструкцию. В этом случае также через время может появиться деформация из-за нестандартного размера. Однако благодаря направляющим рельсам она будет незначительной.

Самые широкие и дорогие конструкции – роллетные и секционные. Цена раздвижных конструкций является самой доступной. Это традиционные ворота, а потому самые популярные. Более подробную информацию о воротах можно прочитать в разделе сайта Vorota.

Оптимальная ширина ворот в частном доме

Оптимальная ширина уличных проемов равна 3,5–4,1 м. При этой длине нормально смогут пройти как грузовики, так и легковушки.

Размеры створок из профлиста

Естественно, можно сделать проем и более 5 м. Но так значительно увеличится стоимость ворот. И особых преимуществ не прибавит. Потому большой необходимости в установке этой конструкции нет.

Оптимальные габариты по ширине составляют 3,5–4,1 м. Это стандарт, который в основном используется.

Особенности распашных конструкций

Высота данных конструкций для загородного дома, как правило, не более 3,1 м, для промышленных помещений – 5,1 м. Во время увеличения высоты повышается вес створок и парусность. Это может значительно осложнить эксплуатацию изделия.

Схема каркаса с размерами

Ширина в каждом определенном случае подбирается индивидуально. Основные параметры для расчета:

ширина автомобиля, который чаще всего проезжает через них: берется наибольшая ширина машины плюс запас для свободного проезда. Для частного сектора вполне хватает 3,1–3,3 м – обычно ширина легкового автомобиля (к примеру, Фольксваген Гольф или Поло) – не более 1735 мм плюс по 50–60 см с каждой стороны;
свободное пространство для открытия.

Изготавливать большие конструкции без необходимости нецелесообразно, поскольку большая площадь увеличит ветровую нагрузку. Также конструкция выйдет очень тяжелой, вследствие чего будет необходимо дополнительно ее усиливать.

Масса металлических створок будет зависеть от используемого материала для изготовления. Приблизительный расчет выполняется следующим образом:

Облицовка – листовая сталь. Толщина обшивки – 1,6 мм, общая масса стандартной конструкции – около 75 кг.
Рама – профильная труба 4х4 см. Масса 1 м профтрубы – около 1,5 кг. Для конструкции шириной 3,1 м и высотой одной створки 2,1 м периметр равняется 13,02 м. Одна створка усиливается горизонтальными поперечинами – 1,6 м. То есть потребуется около 21 м профтрубы, вес при этом будет равен 31,7 кг.

Распашная конструкция в заборе

Так, масса ворот составит приблизительно 106,6 кг. Плюс вес фурнитуры, хомутов, элементов декора и т. д.

Фото стандартных распашных ворот можно посмотреть ниже.

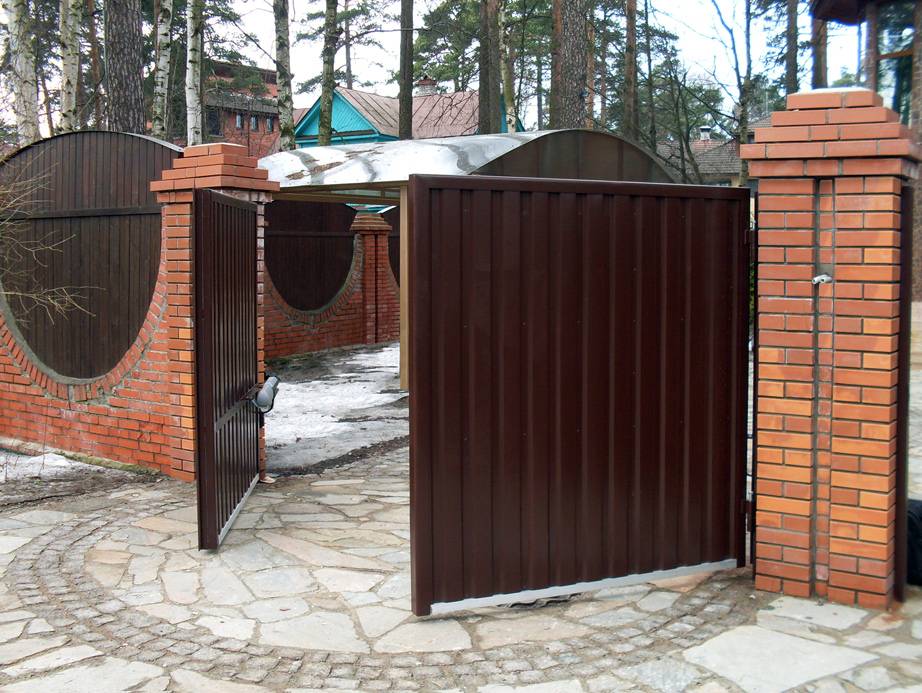

Распашные створки частного дома

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Самостоятельное изготовление

Когда подготовительные работы завершены, углы рамы слегка соединяются при помощи сварки, после чего капитально привариваются, швы шлифуются.

Обрешетка приваривается к раме, все обрабатывается антикоррозийным составом. Обшиваться ворота могут с двух или с одной стороны, выбор осуществляется в индивидуальном порядке. После соединения рамы с каркасом необходимо прикрепить к ней внизу направляющий рельс.

Как только высыхает слой защитной грунтовки, на конструкцию наносится алкидная эмаль (минимум в два слоя). При этом можно использовать обыкновенную кисть, валик и даже краскопульт. Каждый новый слой наносится только после полного высыхания предыдущего.

Зашивается готовая рамка с обрешеткой профилированным листом. Для этого используют специальные саморезы со сверлом и резиновой прокладкой под цвет листа. Начинать следует с углов, потом пройти по периметру и, наконец, по внутренней части. Шаг между саморезами должен составлять порядка 20 см.

Для установки закладной выкапывается яма, длина ее равна половине длины проема, ширина порядка 50 см, глубина около метра. К швеллеру приваривается арматура нужного диаметра, после чего вся конструкция помещается в подготовленную яму. Далее швеллер выравнивается по уровню, причем его положение не должно отличаться от уровня площадки двора.

Две каретки размещаются на закладной, на них устанавливаются сами ворота. Делается это таким образом, чтобы в закрытом положении край полотна не доходил до дальней от проема каретки на 5 см, а при открытии противоположный край не доставал до ближней каретки на 20 см. После корректировки каретки привариваются.

Если вверху столба есть закладная, к ней крепятся ролики. В противном случае используют металлическую пластину. Улавливатели располагают на столбе с противоположной стороны.

Когда нижний улавливатель размещают чуть выше уровня концевого ролика ворот, при закрытии само полотно слегка приподнимется и снимет нагрузку на каретки.

Верхний улавливатель располагают ниже полотна на 5-7 см, тем самым обеспечивая защиту от колебаний при ветровой нагрузке. Направляющая воротного полотна закрывается резиновыми заглушками.

Откатные ворота, сделанные своими руками, позволят существенно сэкономить бюджет. Однако, не имея достаточного опыта, лучше доверить дело опытным специалистам. Они помогут с выбором конкретной модели, предложив ознакомиться каталогом фото откатных ворот, а также возьмут все монтажные работы на себя.

Выгоды автоматизации откатных ворот

Тут «Чем удобны откатные ворота с электроприводом?» мы уже затрагивали тему выгоды от автоматизации откатных ворот. Еще раз перечислим основные моменты.

Автоматика для откатных ворот – это 15 лет эксплуатации без дополнительных вложений

Управление воротами дистанционно, быстро и удобно.
Автоматика экономит ресурс ворот.
Полезные опции для максимального комфорта: автозакрытие, работа в режиме калитки, управление дворовым освещением.
Надежная защита территории.
Автоматика позволяет регулировать скорость разгона и торможения створки.

Установив автоматику, вы сэкономите на ремонте и обслуживании откатных ворот, потому что она обеспечивает плавную работу конструкции.

Размеры ворот для забора

Первое, от чего необходимо отталкиваться при определении размера ворот, какой транспорт будет въезжать на дачный участок либо на территорию частного дома. Одно дело – если на территорию заезжают исключительно легковые авто, иное дело – грузовики.

Чертеж для изготовления створок из профнастила

Ширина ворот на участок выбирается для различных автомобилей, естественно, разная. То есть необходимые размеры въездных ворот будут отличаться. Желательно изначально рассчитывать на грузовики (к примеру, типа КамАЗ).

Створки из профнастила частного дома

Легковые машины

Как правило, ширина этих авто находится в пределах 1,6–1,8 м. Джипы и Газели имеют чуть большую ширину. Но чаще всего эта величина составляет не более чем два метра.

То есть для этих авто стандартные размеры ворот – 2,6 м

Если заезжать на территорию осторожно, то этого запаса (зазор остается примерно по 35 см) вполне хватит

Грузовики

В этом случае ситуация другая. К примеру, ЗИЛ по ширине – 2,5 м. Соответственно, для въезда на дачу этого транспортного средства минимального вышеуказанного проема ворот не хватит.

Ширина сварных изделий в заборе

Необходимо, чтоб ширина была не меньше 3,1 м. Если площадка позволяет, то желательно сделать больше.

Оптимальная ширина ворот в частном доме

Для грузового транспорта распашные ворота не ограничивают вверху

Стандарт ворот для загородного дома учитывает их конструкцию. Габариты распашной створки ограничиваются лишь возможностями материала. Металлические ворота, закрепленные на кирпичных столбах, могут иметь очень большие размеры.

Откатная створка из железного листа или дерева по сравнению распашной кажется намного больше: ведь здесь одна створка заменяет 2. Но ее габариты ограничивает вес конструкции и мощность фурнитуры.

Распашные ворота

Оптимальными называют минимально возможные ворота для данных условий. В среднем это конструкция шириной в 2,6 м и высотой в 1,8, если предполагается проезд только легковых автомобилей.

Габариты изменяются, если машина имеет большие размеры или предполагается проезд грузового транспорта.

Становятся важными и другие соображения. Например, если дачный участок размещается далеко от дороги, а коттедж нужно обезопасить от угрозы пожара, проем делают гораздо больше – 6 м. Это требуется для проезда пожарной машины.

Откатные ворота

Для широкого проема лучше сделать откатные ворота из двух створок

Раздвижные створки могут иметь практически любые необходимые размеры. Даже если ворота нужно сделать очень широкими – те же 6 м, можно установить 2 створки вместо 1 шириной в 3 м каждая. Высота полотна ограничивается возможностями материала.

Подъемные

Ширина подъемных ворот на даче выбирается по размерам автомобиля, но с учетом конструкционных ограничений от производителя. Минимальные габариты: ширина в 2,4 м, высота в 2,2 м. Первый параметр лучше увеличить до 2,8–3,0 м.

Рулонные

Легкость ламелей позволяет варьировать габариты довольно широко. Стандарт в 2,5–3 м не представляет сложностей при изготовлении. Максимальная величина достигает 11 м. Высота в 2,2–2,5 м более чем достаточная для проезда легкового авто.

Выбираем ворота

По завершении работ с забором приступим к конструированию ворот своими руками. Из металлопрофиля можно сделать как откатные ворота, так и распашные. Только надо учитывать, что для откатных ворот надо больше места, непосредственно для отката и для установки автоматики (возможен и ручной вариант отката). Откатные ворота сейчас все более популярны, но надо учитывать, что на их сооружение придется потратить больше материальных средств, чем на такие же по размеру, но распашные. Но в обоих случаях сделав забор и ворота своими руками из металлопрофиля, вам не придется потратить много денег и времени.

Вначале работ необходимо сделать скважины под опорные столбы для ворот, как описано выше для всего забора. Надо только отметить, что бетонировать столбы лучше всего на глубину, которая ниже глубины промерзания грунтов (в большинстве случаев около 1м). Ворота на таких опорах прослужат дольше.

Распашные ворота и калитка могут открываться внутрь или наружу

Очень важно выбрать какой из способов будет более удобным в вашем случае. Ворота конструируют из двух одинаковых створок, которые вырезают из металлопрофиля

Металлопрофиль крепится на прямоугольный каркас, который можно сделать из материала для поперечин. В этой конструкции важно достичь необходимой жесткости. Для этого в конструкцию добавляют горизонтальные или элементы под кутом. Таким образом, плоскость конструкции будет состоять из ряда прямоугольников или треугольников.

Для установки ворот с калиткой необходимо забетонировать три опорных столба – два для ворот и один для калитки. К опорным столбам необходимо приварить, или же прикрепить с помощью болтов, петли, на которые будут навешиваться каркасы будущих ворот и калитки. Далее к каркасу с помощью саморезов и шуруповерта крепится сам металлопрофиль.

На ворота с калиткой стоит установить хорошие замки и удобные для открывания ручки. Все, забор и ворота своими руками сделаны! Если вам со временем надоест цвет забора и ворот его легко можно изменить с помощью покраски своими руками.

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая.
Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.

Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости

Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки.
Самодельные ворота
Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания
Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность

Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных ворот	Расстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно	0,7 м
под углом	1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

Оптимальная ширина ворот в частном доме

Для грузового транспорта распашные ворота не ограничивают вверху Стандарт ворот для загородного дома учитывает их конструкцию. Габариты распашной створки ограничиваются лишь возможностями материала. Металлические ворота, закрепленные на кирпичных столбах, могут иметь очень большие размеры.

Распашные ворота

Габариты изменяются, если машина имеет большие размеры или предполагается проезд грузового транспорта.

Откатные ворота

Для широкого проема лучше сделать откатные ворота из двух створок Раздвижные створки могут иметь практически любые необходимые размеры. Даже если ворота нужно сделать очень широкими – те же 6 м, можно установить 2 створки вместо 1 шириной в 3 м каждая. Высота полотна ограничивается возможностями материала.

Подъемные

Виды ворот

Распашные ворота

Размеры ворот для частного загородного дома зависят от конструкции. Различают следующие модели:

Распашные – при открывании створки распахиваются, поворачиваясь на петлях. Для этого нужно свободное пространство, что создает ряд неудобств: рядом с проемом нельзя садить деревья и кусты, открытые створки мешают проходу, ворота перекрывают обзор автомобилисту. Однако этот вариант доступен по стоимости, устанавливается своими руками, поэтому пользуется популярностью.
Откатные – дверное полотно смещается вдоль забора в сторону. Для открывания место вокруг проема не требуется, но нужен свободный участок ограды. Это сделать гораздо проще, так как по нормам СНиП даже кусты садят на дистанции не менее 1 м от ограждения. Минус такого решения – возможность обмерзания роликового механизма и загрязнения направляющих. Чистить эти элементы следует довольно часто.
Подъемные – при открывании створка поднимается, изгибается и занимает горизонтальное положение на некоторой высоте. На дачном участке обустраивают редко: направляющие и роликовый механизм здесь загрязняются еще быстрее. Однако такие ворота обладают очень высокой стойкостью к взлому и могут выступать важным элементом безопасности дома. Их не нужно утеплять.
Роллетные – полотно состоит из узких ламелей. При открывании створка сворачивается в рулон и прячется в короб. Такая конструкция не занимает места вовсе, не ограничивает обзор и значительно легче секционной. Однако надежность роллетного полотна ниже, чем секционного или кованого, повредить ударом такие ворота значительно проще. Кроме того, короб ограничивает высоту проезда, что не всегда допустимо.

Чрезвычайно редко на дачных участках появляются подъемные модели. Здесь полотно не изгибается во время подъема и поворачивается в горизонтальное положение как одна плоскость. Такая конструкция довольно громоздкая и сложная в обслуживании.

Классификация заборов

Есть три признака по которым можно классифицировать заборы: назначение, вид пролета (исполнение) и материалы.

Назначение

Естественно, что у любого ограждения есть две главные функции — разграничение и защита. Но для заборов муниципальных объектов и домов важна еще декоративная составляющая. И правильнее различать промышленные и декоративные заборы. Отсюда вывод: любое ограждение вокруг частного дома должно соответствовать архитектурному облику здания и особенностям ландшафта (в том числе, дизайна участка).

Исполнение

Пролеты заборов бывают:

Глухими. Или полностью закрытыми. Иногда при глухом полотне могут быть небольшие щели возле столбов и у земли (или фундамента) — зависит от материала исполнения.
Сетчатыми или решетчатыми. Сюда же относятся заборы в виде жалюзи и из перфорированных листовых материалов.
Светопрозрачными. Это пролеты из сотового поликарбоната. Хотя они и относятся к сплошным, но не создают тень и пропускают достаточно света для растений.

Материалы

Часть заборов можно полностью изготовить из одного материала, но часто их комбинируют. Например, профильную металлическую трубу также используют при строительстве деревянных и пластиковых заборов, а у кирпичного забора она служит в качестве армирующего элемента столба. Поэтому ниже приведен список материалов, которые идут на изготовление пролетов:

Дерево. Используют все виды пиломатериалов и природного дерева: штакетник (рейка), обрезная доска, брус, бревно, необрезная доска и горбыль, жерди, лоза. Единственный недостаток — склонность к гниению и поражению жуками-древоточцами. Поэтому все деревянные элементы необходимо обрабатывать антисептиками и наносить защитное покрытие (краску, лак). Природное дерево, а также бревно, необрезную доску и горбыль надо очищать от коры.
Металл. Еще один распространенный материал. Так же как и из дерева, из него изготавливают глухие и дырчатые пролеты (решетки, штакетник, сетки, жалюзи, перфорированные листы).
Кирпич и камень. Используется для строительства пролетов нечасто — сооружение тяжелое, требует устройства капитального фундамента, трудоемкое и затратное в изготовлении.
Железобетон. Популярен не только для промышленных, но и бытовых заборов. Промышленностью выпускают уже готовые комплекты из столбов с креплениями и дырчатыми пролетами.
Пластик. Помимо хорошо известного сотового поликарбоната, для изготовления элементов пролетов используют ПВХ. Для надежных оград, как правило, это столбы, доски и рейки, которые состоят из пластиковой оболочки с металлическим сердечником. Изготавливают также комплекты декоративных заборов и методом литья — их могут использовать для ограждения цветников и клумб.
Трава. В некотором роде экзотический материал, пригоден только для домов в сельской местности (как и заборы из необработанного дерева). Из соломы, камыша, тростника плетут маты, которые крепят на прожилины из дерева. Есть вариант, когда эти же материалы вплетают в металлическую сетку. К особому виду относятся заборы из бамбука, и хотя он также относится к траве, из него изготавливают решетчатые пролеты.
