Откатные ворота: чертежи и схемы различных конструций

Нюансы монтажа калитки

Встроенная в откатные ворота калитка позволяет входить и выходить людям за пределы ограждения без включения откатной системы. С одной стороны, это выгодно и внешне привлекательно, а с другой стороны, имеет ряд нюансов, которые следует учитывать еще на этапе проектирования своими руками откатных ворот с калиткой:

при открытой калитке сдвижная система не работает;
ввиду ограниченного расстояния между створкой ворот и опорной конструкцией ограничен выбор дверной ручки и замка;
высокий порог предполагает пешеходам переступать через него и препятствует свободному перемещению велосипеда, тележки на колесиках, инвалидному креслу;
высоким людям верхняя перекладина становится преградой для свободного продвижения, заставляя их пригибаться перед входом/выходом;
в откатных воротах калитка существенно влияет на вес конструкции, чем снижает жесткость рамы.

Чтобы сохранить жесткость конструкции, следует использовать профильные трубы с толщиной стенок не меньшей 3 мм и с большим сечением, например, вместо обычного размера 60х30 мм нужно взять 60х40 мм, 50х50 мм, 60х60 мм, но не больше. Также для минимизации деформации полотна стоит отдать предпочтение консольному виду откатных ворот.

Обычно калитку изготавливают из того же материала, что и полотно ворот. Ее ширину делают от 80 до 1 метра. Открытие закладывают во двор. С наружной стороны закладывают притворную планку, препятствующей открыванию двери. Замок ставится механический, ручка подбирается минимальных размеров или устанавливается утопленным способом.

Ниже представлены несколько фото откатных ворот с калиткой внутри:

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

Создание фундамента.
Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
Монтаж самих ворот и ответного столба.
Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Швеллер 200 мм укладывается вплотную к столбу

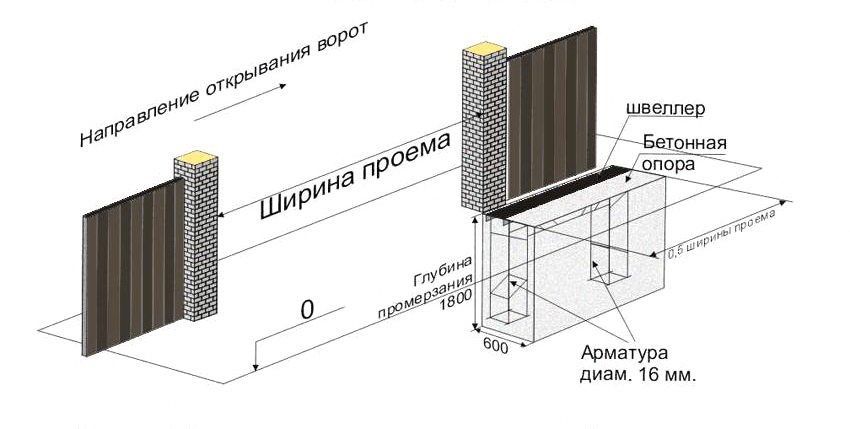

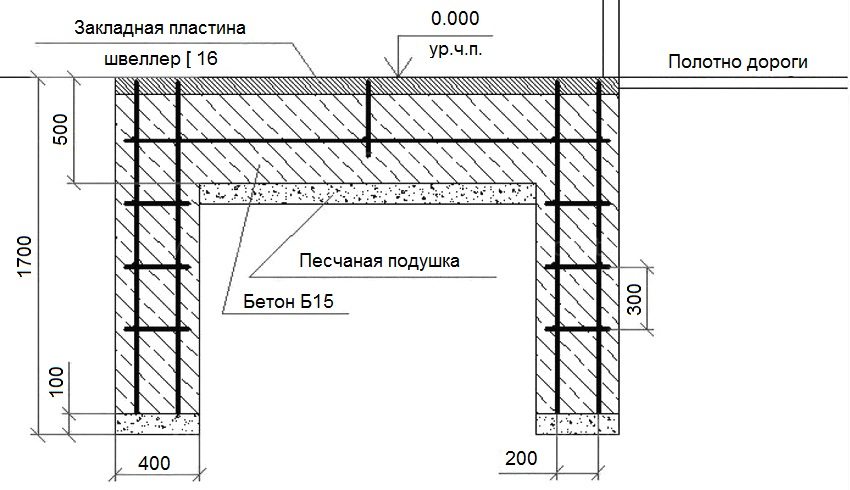

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

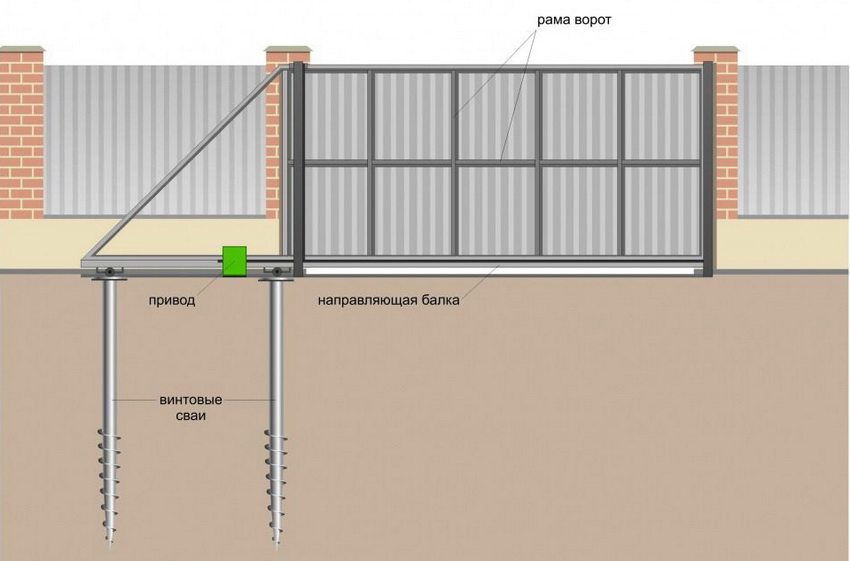

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

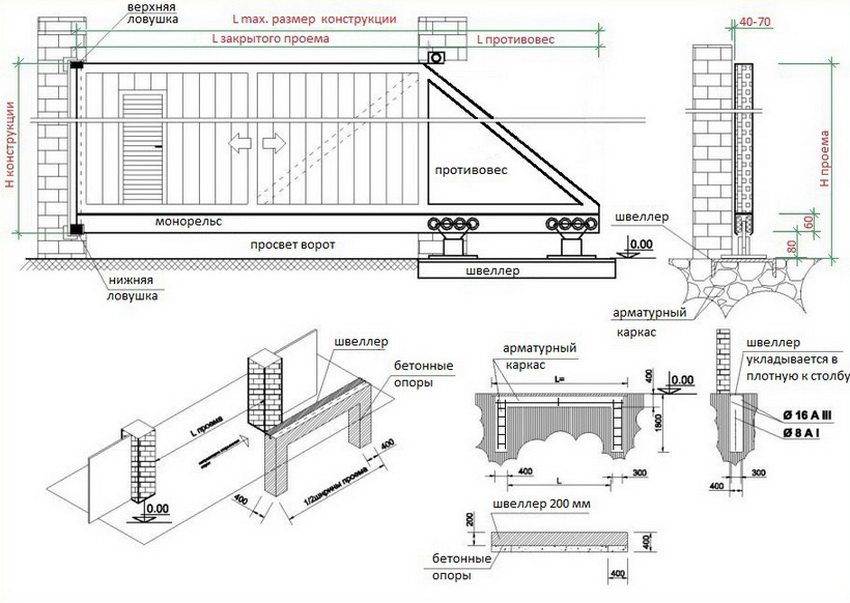

Подробная схема монтажа роликовых ворот с калиткой

Последовательность действий выглядит так:

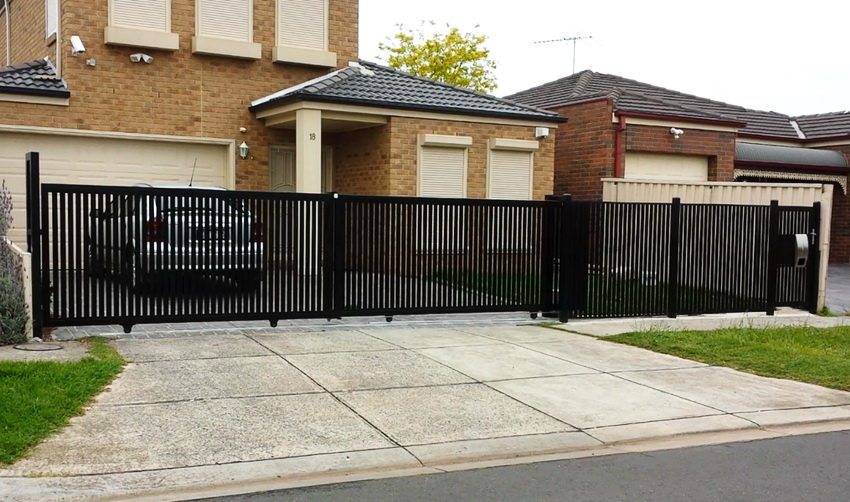

Пример установленных откатных ворот на участке

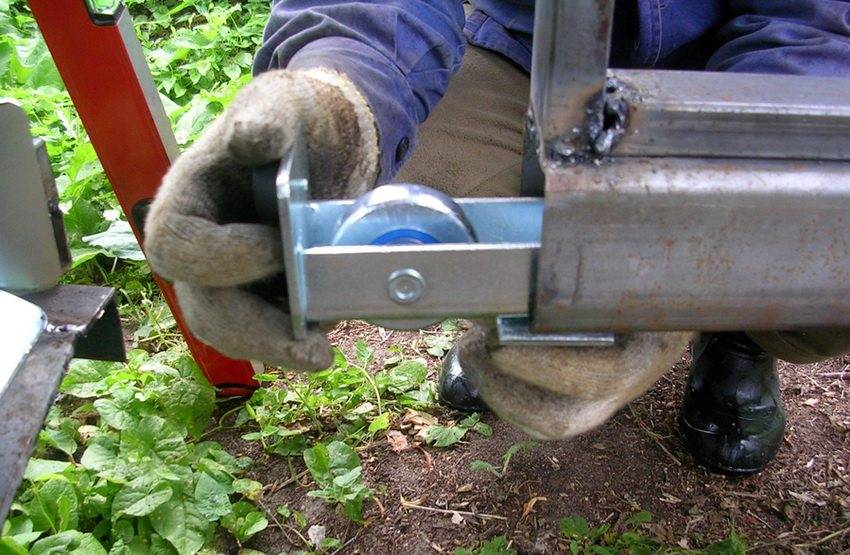

Установка концевого ролика на откатные ворота

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

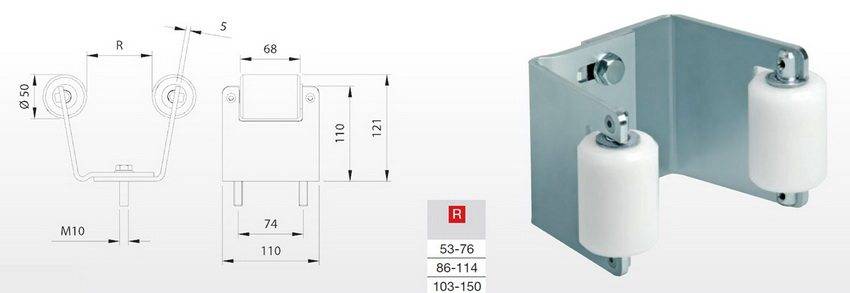

Конструкция верхнего ловителя с роликами

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

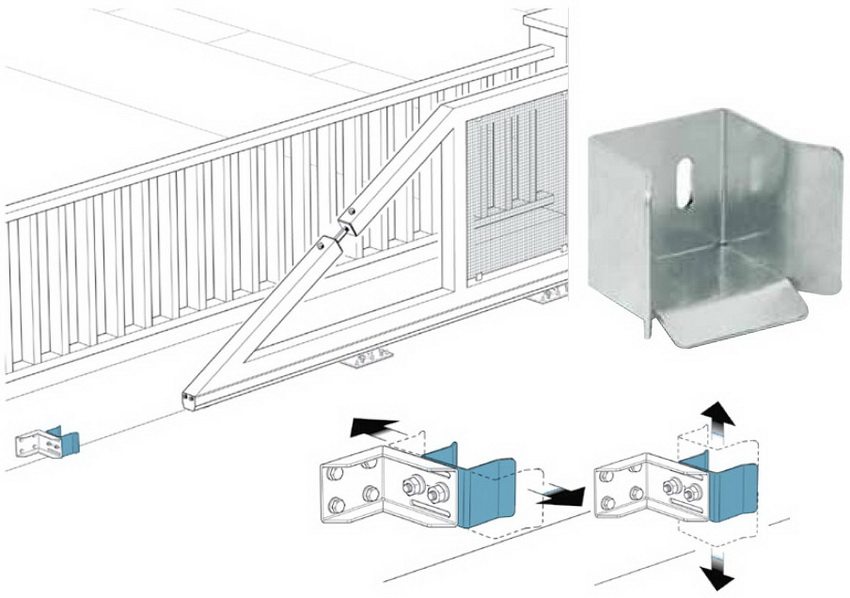

Схема установки нижнего уловителя

Основные виды

С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.

Распашные конструкции из профлиста

Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.

Вариант ворот и калитки

Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

Как сделать современный ландшафтный дизайн своими руками?
Лучшие способы очистки снега во дворе частного дома
Автоматические откатные ворота

направляющие балки, которые выполняют роль несущей;
опоры для роликов;
ролик, который можно снять;
регуляторы парусности и нагрузки – уловители;
в качестве крепления используется кронштейн, защищающий ворота от покачивания;
опора, обеспечивающая створкам подвижность и подставка к ней.

Наглядно состав конструкции может представить схема откатных ворот.

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

цемент, 100 кг;
щебень мелкофракционный, 300 кг;
песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Изготовление секции своими руками

Принцип изготовления рамы откатных ворот тот же, что и для распашных.

Принципиальные отличия:

изготавливается одна секция;
рама должна быть легкой и иметь ребра жесткости.

Для проезда шириной в 4 метра изготавливается секция на два метра длиннее. В нашем случае это будет рама длиной в 6 метров с нижней стороны и 4 метра – вверху.

Должна получиться конструкция в виде прямоугольника в сочетании с треугольником (в одной из частей ворот), то есть трапеция.

Для жесткости конструкции раму усиливаем профильными трубами в виде сетки и креста. Отдельно рассмотрим возможность установки калитки в откатные ворота.

Она может быть:

отдельно стоящая;
встроенная в ворота.

Вопрос о виде калитки следует решить в процессе изготовления рамы для ворот – врезать ли ее в полотно. Для откатных ворот специалисты советуют сделать отдельно стоящую калитку и приобрести ее в заводском исполнении.

Это избавит вас от многих проблем, так как вы получите полную комплектацию:

привод;
доводчик;
замок;
ручку.

Если вы все же решили врезать калитку в ворота, советуем не располагать ее в центре секции, а сместить на расстояние одного метра от края. Ширина калитки, как правило, не превышает 100 сантиметров. Раму для калитки следует отдельно вварить в каркас.

Петли приваривают таким образом, чтобы калитка открывалась вовнутрь, не мешая скольжению ворот. Дверь следует снабдить качественными ручками и замком.

Такая калитка обойдется вам значительно дешевле, нежели отдельно стоящая. Из минусов врезной калитки следует отметить то, что она ослабляет конструкцию ворот и наличие порога. После этого тщательно зачистить раму от ржавчины и окалины, загрунтовать и тщательно покрасить.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

До 400 кг и не шире 4 м;
До 600 кг и не шире 6 м;
От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

Направляющая для установки снизу;
Скоба с роликовым механизмом для поддерживания;
Роликовые опоры;
Подставка для поддержания роликовой платформы;
Концевые ролики;
Улавливатели снизу и сверху;
Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
Поликарбонат – позволит создать легкие ворота;
Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

Лопата, лом, трамбовка;
Тары для цемента, песка, щебенки и готового раствора;
Сварочное оборудование;
Болгарка;
Молотки;
Шуруповерт;
Ключи;
Рулетка;
Карандаш;
Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Монтаж ворот

Шаг 1. На «закладной» устанавливаются роликовые каретки, а уже на них ставятся ворота (ролики продеваются в направляющую). Далее с помощью строительного уровня проверяется вертикальность конструкции и, если все нормально, каретки привариваются к швеллеру.

Многие используют для такого крепления болты, благо в каретках имеются подходящие отверстия. Но так делать не нужно, ведь замеры и проделывание отверстий в «закладной» отберут много сил и времени. Более того, если обнаружится хотя бы миллиметровая погрешность, то придется срезать болты и повторить процедуру еще раз.

Сварка больше подходит, т. к. предоставляет поле для маневров – при необходимости ее всегда можно срезать и передвинуть каретку. Сварка не менее надежна, чем болты – с ней ворота простоят не одно десятилетие.

Шаг 2. Из труб 6х3 см подготавливаются «закладные» для других комплектующих. В соответствующих местах из столбов выводятся пруты арматуры, к которым и нужно закрепить улавливатели с роликами.

Шаг 3. Конец направляющей оборудуется роликом со специальными зажимами, после чего она закрывается с обеих сторон резиновыми заглушками. Расположение всех элементов тщательно измеряется, затем привариваются роликовые каретки.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Откатные по рельсу ворота

В теории наиболее надежная и вместе с тем самая примитивная конструкция ворот. Ворота открываются как дверь купе, скользя на роликах по специализированному рельсу, который находится на земле.

Несмотря на всю легкость использования, в климате нашей страны с этим типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв рельс, и тогда их открытие станет невозможным, а вернуть работоспособность будет тяжело.

Эта конструкция найдет наибольшее применения в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также, даже в открытом состоянии такие ворота не занимают лишнего места, что очевидно дает им преимущество в местах с ограниченным пространством.

Виды воротных створок

Конструкции бывают подъемными, откатными, распашными. По способу открывания – вручную, автоматические. Также ограды делятся на следующие виды:

открытые;
закрытые;
комбинированные.

Кованые элементы

Закрытые створки скрывают от посторонних взоров. Комбинированный вариант облагородит территорию участка.

Откатные кованые ворота

Это сооружение кованых воротных створок удобно в управлении. Характерная особенность конструкции – не занимает полезную площадь возле въезда. Не требуется ее освобождать, воротные створки не препятствуют передвижению автомобиля, могут быть любыми по длине.

Откатная кованая конструкция

Конструкция оборудована уловителями для остановки створки, заглушками, которые защищают ролики от попадания грязи. Механизм можно автоматизировать с помощью электропривода.

Распашные модели

Системы открываются внутрь либо наружу. Это дает возможность делать створки любой формы. При изготовлении въездной калитки створки в конструкциях не очень тяжелые, поэтому хватает мощных петель на несущих опорах. Но если сооружение имеет большой вес, полотна устанавливают на ролики. На створки редко ставят автоматику.

Кованые створки

Основной недостаток изделий проявляется в зимнее время. Для открывания необходимо очищать снег, иначе створки не откроются.

Ворота со встроенной калиткой

Калитка может устанавливаться отдельно либо встраиваться в створку. Создание воротной створки с установленной калиткой потребует большого опыта. Потребуется ставить каркас внутри конструкции ворот, выбирать рисунок так, чтобы все изделия выглядели как единая композиция. В калитке находится порог. Это нужно учесть, если в доме проживают люди, для которых его наличие может являться серьезной проблемой.

Ворота из металла

При расчете ширины проема желательно подбирать максимальное расстояние. Это позволит свободно проезжать как легковым, так и грузовым автомобилям.

Конструкция ворот с поликарбонатом

Комбинация металла с поликарбонатом смотрится очень красиво. Изделие выглядит легким благодаря прозрачному фону поликарбоната, при этом – дорого и презентабельно за счет наличия в конструкции кованых элементов.

Около дома

Поликарбонат устойчив к температурным колебаниям, высокой влажности, ультрафиолету. Материал не способствует образованию ржавчины на металлической конструкции.

Эскизы кованых изделий

Ворота из профлиста

Профлист характеризуется высокими прочностными характеристиками, длительным временем эксплуатации. Чтобы защитить профнастил от коррозии, материал обрабатывают полимерными составами. Устойчивость к механическим воздействиям обеспечивают «гофры» на поверхности листа.

Ковка и профнастил

Материал часто используется в качестве фона оформления конструкции воротных створок коваными элементами. Кованые ворота из профлиста отлично сочетаются с аналогичным забором.

Конструкция кованых ворот и калитки оригинального дизайна представлена на фото ниже.

На дачном участке

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

Наличию опции регулировки температуры для функционирования на морозе.
Поддержке изменения скорости движения створки.
Наличию в комплектации резервных источников питания.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

сварочный аппарат лучше выбрать инверторного типа, который обеспечит качественный шов;

Для использования сварочного агрегата необходимы профессиональные навыки

для равномерного окрашивания можно применить воздушный компрессор;

Воздушный компрессор помогает очень быстро произвести покраску

для нарезки определенных заготовок понадобится болгарка с комплектом дисков.

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.
