Виды откатных ворот
При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно:
- хорошо смонтированные откатные ворота приводиться в движение без явных усилий;
- двустворчатые автоматические ворота имеют 2 привода, но цена ненамного превышает стоимость стандартных автоматизированных ворот.
Откатные ворота разделяются на такие виды:
- Подвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 — 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.
- Откатные ворота по рельсу – одна из самых простых и надежных конструкций. Ее недостатком есть невозможность использования в холодную пору года, так как рельс забивается снегом и требует постоянной чистки. В сравнении с подвесной конструкцией этим воротам требуется меньше места для движения. Такая конструкция ворот отлично подойдет, если необходимо закрыть большой проем. Для устройства двигающихся по рельсу ворот необходима укладка рельса поперек проезда. Далее проем ворот монтируется на специальные ролики. Вверху ворота также удерживаться в строго вертикальном положении благодаря столбу скоба.
- Откатные ворота консольного типа – имеют самую большую конструктивную сложность при монтаже. Для российского климата такой тип автоматических ворот подойдет лучше всего. Такие ворота плотно закрывают все пространство дорожного проема. Сами же консольные ворота находится над проездом. Вся конструкция крепиться на несущую опору, которая благодаря роликовым тележкам установлена на основе. Она расположена сбоку от ворот. Несущая балка может занимать следующие положение – снизу, в середине, сверху.
Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом.
Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя.
Как осуществляется движение конструкции
Перед началом строительства необходимо продумать, в какую сторону будут откатываться ворота, рассчитать свободное место
Особенно важно наличие свободного места при создании консольной конструкции, требующей в полтора раза больше места
Рама движется по роликам, находящихся на горизонтальной направляющей. Ролики могут размещаться как на самом полотне, так и на неподвижной раме. В конечной точке, при закрытой створке, полотно фиксируется нижним и верхним ловителями. Тем самым снижается нагрузка на саму конструкцию.
Установив самостоятельно ручные откатные ворота, вы сможете долгие годы комфортно пользоваться данной конструкцией, которая не будет зависеть от наличия электричества.
Типы конструкции
Откатные ворота без автоматики подразделяются на несколько типов, в зависимости от нескольких параметров. Перечислим их.
Подвесные
По краям проема установлены опоры, на которые сверху опирается балка. Створка движется по балке на роликах, заведенных внутрь балки. До поверхности земли створка не доходит. Такой тип ворот является очень долговечным и надежным, так как все элементы надежно защищены от внешних воздействий. Даже наличие снега не может помешать перемещению створки.

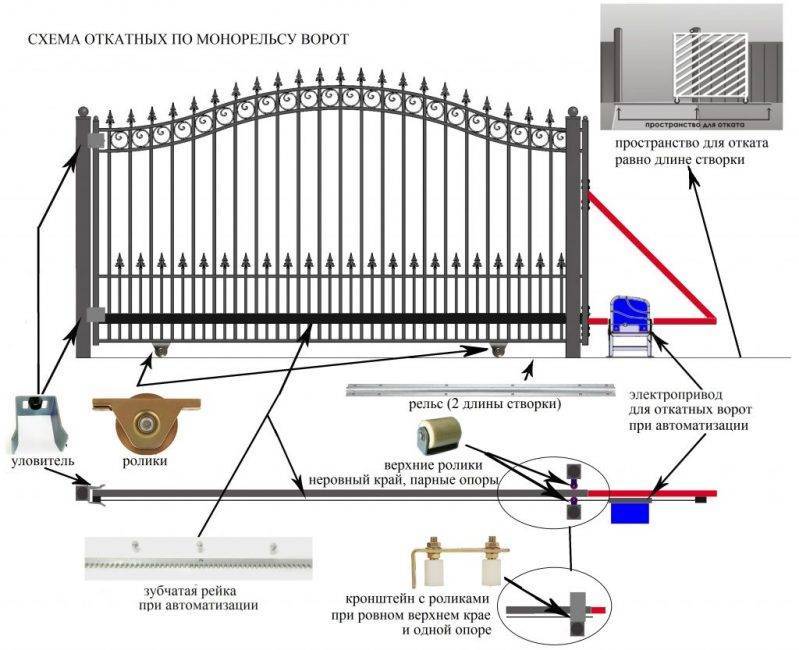

Откатные по направляющему рельсу
В бетоне устанавливается рельс в качестве направляющей. На створке закреплены ролики, на которых она движется по рельсу. Данная конструкция является наиболее простой, но трудоемкой в эксплуатации. Дело в том, что внутрь рельса попадает всякий мусор, препятствующий перемещению створки. А зимой рельс может забиваться снегом. Требуется регулярно прочищать рельс, обеспечивая нормальное функционирование системы.
Откатные ворота на рельсе
Консольные
В качестве направляющей используется балка, на которой крепится створка. С одной стороны балка закреплена, а вторая ее часть подвешена в воздухе. Создается плечо, компенсировать усилия на котором призван отдельно созданный фундамент. Балка может располагаться снизу, по центру конструкции или в ее верхней части. Данная конструкция является сейчас наиболее перспективной.
Установка рамы и роликов опорных тележeк на закладной элемент фундамeнта
Отступив 150 mm от краeв швеллера, на заранее отмечeнных на поверхности закладного элeмента точках устанавливают опoрные роликовые тeлежки и сваркой прихватывают их. Затем на них накатывают ворота. Если при пробном прокатывании движение ворот не будет вызвать у вас нарекания, удалите прихваты и проверьте размеры расcтояния от левой и правой грани швeллера до опорных прокатных тележек.
Если дорожный просвет в норме и ничто не мешает движению – можно фиксировать сваркой опорные прокатные тележки.
На заключительном этапе накатный (концевой) ролик помещают в направляющую и с противоположной стороны устанавливают заглушку. Установленные ворота фиксируют при помощи поддeрживающих роликов, затем сваркой прикрепляют уловители.
Затем приваривается планка со смонтированными на ней регулируемыми поддерживающими роликами.
Ворота готовы. Можно заезжать.
Самодельный привод
При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.
Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.
Необходимые элементы
Откатные ворота состоят из таких частей:
- монтаж и работа ворот;
- электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
- комплект ведущих и ходовых элементов;
- обшивка ворот;
- рама, подготовленная в специальных заводских условиях.
Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.
Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.
Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.
Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.
Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.
Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.
Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.
Расчет противовеса
Обычно противовес рассчитывают исходя из длины проема:
Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».
1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.
Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.
Особенности системы автоматики
- Автоматика на откатных воротах используется не только для удобства при использовании, а также служит дополнительным средством пассивной безопасности, так как надежно закрепляет ворота в закрытом положении. При использовании специальной автоматики для открывания ворот увеличивается срок службы самой конструкции за счет плавности движения отъездной створки во время каждого закрывания и открывания.
- Автоматизировать движение ворот можно спустя некоторый период времени после их установки.
- Автоматика работает в широком диапазоне температур, в зависимости от производителя от -60 до +50, в холодных регионах необходимо применять обогревательный элемент.
- Знать вес и интенсивность работы ворот.
- Для передачи работающего крутящего момента используется зубчатая передача.
Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно:
- Обозначить полосу движения ворот используя натянутый шнур вдоль проема. Его необходимо располагать на высоте не менее 20 см от дорожного полотна. По этому шнуру необходимо выравнивать положения несущей балки.
- Подготовить специальные роликовые тележки к установке, и смонтировать их внутри профиля.
- Сместить направление тележек к центру ворот.
- Установить конструкцию ворот вместе с роликами на стальную направляющую.
- Расположить опоры в предназначенных местах, а ворота установить так, что бы они размещались параллельно натянутому шнуру и прикасались к нему. Крепление роликовых тележек к направляющему швеллеру
- Снять полотно ворот с роликов.
- Опоры снять с площадок.
- Пройти сваркой по поверхности, прикрепит специальные регулировочные площадки к железной балке.
- Установить роликовые опоры на необходимые площадки.
- Установить ворота, обязательно, в закрытом положении и закрепить горизонтальное положение.
- Используя гаечный ключ, необходимо поднять или опустить специальные регулировочные площадки.
- Установить ролик, а также глушилку на конец несущего профиля. Для этого необходимо закрепить деталь на конце балки специальными крепежными болтами. Эта деталь предотвращает забивание конструкции снегом в холодную пору года.
- Установить верхний направляющий ролик. Для его монтажа необходимо ослабить его крепеж. После этого размещают кронштейн над несущим полотном таким образом, чтобы ролики фиксировались на верхней точке полотна. Сторона со специальными отверстиями направляется в сторону несущего столба.
Выбор комплектующих
Откатные ворота без электропривода состоят из таких основных частей:
1. Рама. Она должна быть жесткой и прочной, поэтому лучше изготавливать ее из профилированных труб.
2. Полотно обшивки. Чаще всего полотно изготавливают из профлиста, который отличается прочностью и небольшим весом. Также можно использовать листы оцинкованного металла, доски, сэндвич-панели или другой материал.
3. Балка (консоль или направляющая). В качестве направляющих лучше использовать металлические рельсы с толщиной стенок 3-5 мм. Их поверхности должны быть идеально ровными и гладкими. Также направляющие должны быть оцинкованными. Не допускается наличие на них коррозии или следов ржавчины.
4. Фурнитура. Состоит из следующих элементов:
- Ролики. Следует выбирать только металлические, так как ни один пластик долго не прослужит. В ролики должна быть заложена морозостойкая смазка.
- Ловители. Бывают верхние и нижние. Предназначены для фиксации рамы в закрытом положении, а также для предотвращения провисания створки. Ловители бывают только металлические, поэтому выбирать следует только по качеству изготовления, отдавая предпочтение фирменной фурнитуре.
- Заглушек. Устанавливаются по краям балок, защищая роликовые элементы. Изготавливаются из пластика.
Все элементы подбираются в зависимости от размеров самих ворот и используемого материала. Вес конструкции имеет определяющее значение. В зависимости от нагрузки подбирается комплект фурнитуры.
Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот
Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.
Распашной тип
На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.
Монтировка происходит по такой схеме ворот:
Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.
В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.
Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.
Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.
Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.
Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок
Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию
Вес петель должен соответствовать материалу.
Преимущества такого выбора состоят в следующем:
- экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
- легкие монтажные работы.
Рабочий процесс
Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.
Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.
Можно выделить такие способы установки:
- забивание;
- бетонирование.
Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.
Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить
При этом обращайте внимание на вертикальность стойки
Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.
После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.
Особенности проектирования конструкции
Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.
Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.
Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.
Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.
Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.
Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.
Особенности конструкций и эксплуатации раздвижных ворот
Раздвижные ворота различаются по конструкциям и бывают:
- рельсовыми;
- подвесными;
- консольными.
Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.
Консольный механизм
Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:
отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
большая парусность;
механизм непросто взломать;
простота чертежа и возведения;
легко изготавливаются самостоятельно;
подвесные ворота.
Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.
Колесные ворота
Это наземная модель, и она имеет массу недостатков:
- При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
- Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
- Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.
Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.
Видео: виды откатных ворот
Меры предосторожности
Усилие девайса необходимо отрегулировать, учитывая вес ворот: чрезмерно большое значение дает большую нагрузку на узлы, которые быстрее изнашиваются. Опционально предусмотрены фотоэлементы, которые реагируют на движение и останавливают движение, чтобы не травмировать случайных прохожих.
Без защитной системы створки, наткнувшись на преграду, заклинит. Худший случай — выход привода из строя. Защитные датчики останавливают действие, но инерция сохраняется, поэтому параметры необходимо выставить правильно.
Оборудование чувствительное к перекосам. Если створки открываются не одинаково, защитная система будет понимать это как препятствие и блокировать раскрывание, поэтому петли должны быть усиленными.
Для тяжелого веса используют обычный механический рычажный запор-задвижку. Это гарантия того, что при намеренном или непреднамеренном раскачивании закрытых створок автоматика не повредятся.
Следует выбирать комплекты с опцией блокировки (приводная шестерня блокируется) при несрабатывании механизма, пропажи электроэнергии или перевода в ручной режим, чтобы случайные посетители не открыли ворота. Питающую линию изолируют трубами, устанавливают резервные кабели.
Установка кареток
Откатное заграждение сделать своими руками нелегко. Сначала из профильной трубы монтируют 2 прямоугольные части ворот, приваривают перемычки и проверяют ровность сделанного каркаса. Специалисты советуют придерживаться дельной инструкции и монтировать роликовые элементы шаг за шагом:
- Вначале по краям бетона натягивают шнур, служащий маяком для обозначения траектории смещения ворот. Его подвешивают над землей на 20 см. От отвесного столба отступают 3 см.
- Каретки подготавливают, устанавливают в профиль и передвигают на середину заграждения. После этого деталь устанавливают в швеллер.
- Для регулирования второй каретки, ее площадку приваривают к закладному элементу. Этап ответственный, поэтому присоединяют принадлежности предельно ровно.
- Работу проверяют путем сдвижения створки второго ролика. Если она не цепляется и легко смещается, то монтаж считают качественным. Аналогичную манипуляцию проводят с другими каретками.
Чтобы отрегулировать ход движения роликов, затягивают или ослабляют гайки. Потом створки друг к другу сдвигают и раздвигают. Этим способом настраивают перемещение ворот. На лицевой стороне профиля монтируют болтами вспомогательную каретку.Это интересно: механизм для распашных ворот своими руками.
Откатные ворота добавят благородства вашему участку
