Освещение в гараже своими руками — просто!

Светодиодное освещение смотровой ямы в гараже

Кроме переноски в яме потребуется и полноценное освещение, ведь верхний свет туда никоим образом попасть не сможет, когда над ней стоит автомобиль. Сделать это можно несколькими способами, но главное, чтобы осветительные приборы не мешали работе в узком пространстве ямы и хорошо освещали ее.

На фото используется световая трубка с лампочками, но подобное решение применимо и для светодиодных лент. Другой вариант – размещение световых приборов в специальных нишах по периметру ямы.

При этом можно использовать как готовые приборы, так и сборные LED элементы или самодельные светильники. Расчет их суммарной мощности не сложен.

Не забывайте периодически протирать светодиоды и защитные стекла LED приборов от пыли, сильно уменьшающей световой поток и дайте возможность им хорошо охлаждаться, ведь светодиоды сильно греются при работе.

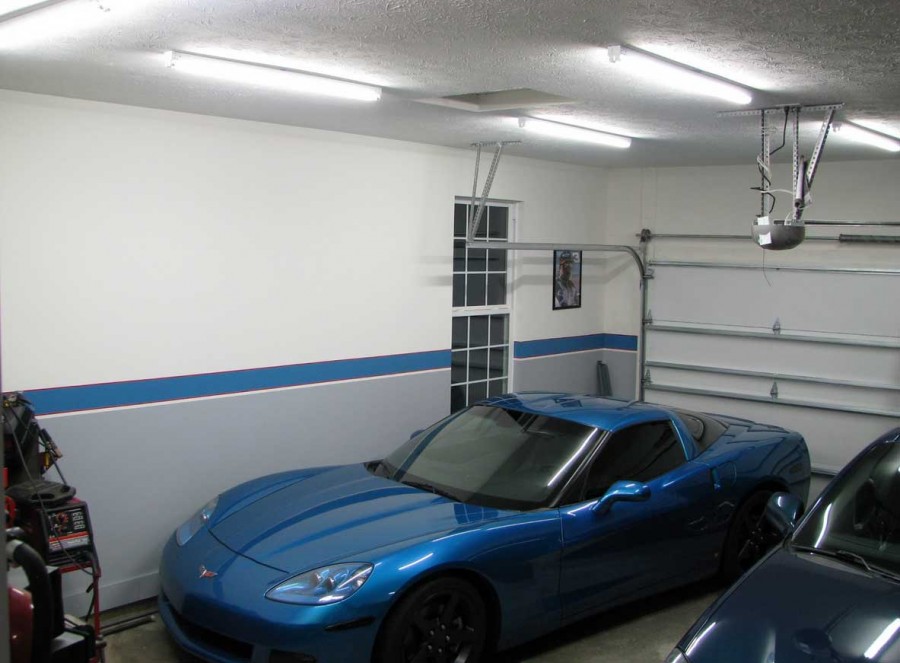

Освещение гаража люминесцентными лампами

Многие считают, что люминесцентные лампы — самый подходящий источник света для гаража. Они имеют большую световую отдачу (по сравнению с ламами накаливания) и более высокий КПД. Вы получаете больше света при одинаковых затратах на электроэнергию.

Кроме того, они дают рассеянный свет, что как нельзя лучше подходит для равномерного освещения больших помещений, в том числе гаража. При этом цены на них вполне приемлемы.

Недостатки люминесцентных ламп

Но за преимущества приходится платить. Вот лишь некоторые из недостатков люминесцентных ламп:

• не работают при низких (ниже 5 градусов) температурах (не актуально, если гараж отапливается или если вы пользуетесь им только в теплое время года)
• могут не зажигаться/гаснуть при понижении напряжения в сети
• высокая чувствительность к количеству включений/выключений
• к концу срока службы интенсивность светового потока снижается
• шум при работе (вспомните больничные коридоры с мерзко мерцающими и «гудящими» лампами)
• максимальный световой поток достигается не сразу, а только спустя несколько минут после включения

К тому же, эти лампы содержат вредные вещества и требуют правильной утилизации

Так что тщательно взвесьте все «за» и «против», прежде чем остановить свой выбор на люминесцентных лампах.

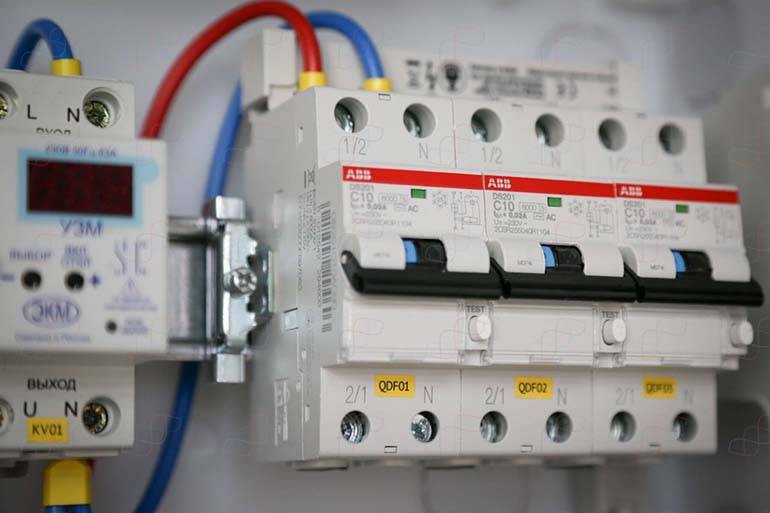

Монтаж электрощита освещения

Вводной электрощиток устанавливается при входе в гараж. Он распределяет электричество по отдельным линиям и защищает систему от короткого замыкания. Поскольку распределительный щит – предмет наборный, можно собрать его под свои нужды.

Количество элементов в щитке зависит от количества оборудования в гараже и его мощности. Для каждой электрической линии и смотровой ямы устанавливается свой автомат. Например, для общего освещения, подсветки рабочего стола и ямы. В случае поломки достаточно отключить один участок, а остальные продолжат работать.

Варианты сборки щитка

Электрический щиток желательно заземлить, ток заземления примерно 4 кОм.

Виды источников света для гаража

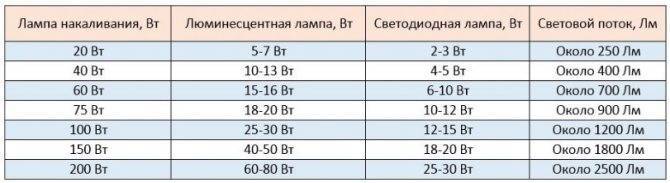

Характеристики различных источников света

Существует четыре типа лампочек, подходящих для бытовых помещений. Их сравнительные свойства представлены в таблице.

Лампы накаливания

Классический вариант, знакомый каждому с детства. К достоинствам относятся дешевизна осветительного прибора, надежностью работы при минусовых температурах и в условиях повышенной влажности и пыли. Хороший индекс цветопередачи: цвета не искажаются. Но лампы накаливания горят недолго, потребляют много электричества. Светоотдача от них самая низкая. Свет теплый. Для защиты от осколков стеклянной колбы рекомендуется помещать лампы накаливания в специальный защитный плафон.

Галогенные лампы

Похожи по устройству на лампы накаливания, только к инертному газу в колбе добавлен йод или бром. За счет добавок галогенов увеличивается срок службы и светоотдача. Галогенная лампа выдерживает минусовые температуры, влажность и пыль, но ломается от перепадов напряжения. Стоит больше, чем лампа накаливания. Энергопотребление большое. Отработанные лампы желательно не смешивать с обычным стеклом, так как колба «галогенок» изготовлена из кварцевого стекла. Нежелательно трогать галогенные источники света голыми руками – это вызовет почернение колбы и вывод лампы из строя. Свет теплый.

Люминесцентные лампы (ЛЛ)

Люминесцентные лампы стоят значительно дороже ламп накаливания. Колба заполнена парами ртути, что делает источник света опасным при нарушении целостности колбы. Дополнительно возникают сложности с утилизацией: выбрасывать с бытовым мусором ЛЛ запрещено. Требуется время на разогрев до выхода на заявленный производителем уровень мощности. ЛЛ плохо работают при температурах ниже +5⁰. Они чувствительны к перепадам напряжения, высокой влажности, частому включению-выключению. Низкий индекс цветопередачи. К плюсам люминесцентных ламп относят низкое энергопотребление, долгий срок службы, высокий уровень светоотдачи.

Светодиодные (LED) лампы

Обладают самым высоким уровнем светоотдачи, горят дольше остальных типов. Продолжают работать при повреждении колбы. Светят при низких температурах и повышенной влажности. Обладают широким спектром цветовой температуры:

• теплый белый (warm white, WW) – цветовая температура 2800-3300 К;
• нейтральный белый (neutral white, NW) – 3300-5000 K;
• холодный белый (cool white, CW) – свыше 5000 К.

Для гаража больше подойдет холодный или нейтральный цвет, в зависимости от продолжительности работы в нем. Холодный свет бодрит, повышает работоспособность, но в длительном интервале времени вызывает дискомфорт глаз и нервной системы. Холодный подходит для кратковременного использования. Для длительных работ лучше выбрать нейтральный свет. Светодиодные лампочки энергоэффективны: потребляют меньше всех электричества. К недостаткам led-светильников относятся высокая цена, чувствительность к перепадам напряжения. Некоторые модели питаются от 12 В, что потребует дополнительного оборудования.

Таким образом, при выборе ламп для гаража, в первую очередь, стоит руководствоваться продолжительностью работы в нем. Для кратковременных визитов достаточно лампы накаливания или галогенной. При продолжительной работе лучше использовать светодиодные источники света: потратившись за закупку лампочек, вы надолго забудете об их замене и сэкономите на счетах за электричество. Люминесцентные лампы лучше использовать в отапливаемом гараже. А в неотапливаемом их стоит продублировать лампами накаливания или галогенными.

Самостоятельное изготовление светодиодных устройств

При желании изготовить светодиодный прибор можно и своими руками. Понадобится такой список материалов:

• бывшая в употреблении галогенная лампочка без передней панели;
• несколько светодиодов;
• резисторы-ограничители;
• алюминиевый лист;
• высококачественный клей.

Вначале достаем из галогенной лампочки осветительный компонент. Для этого нам понадобится отвертка, которой освобождаем посадочное место.

Далее изготавливаем из алюминия светоотражатель. В него монтируем светодиодные светильники. Для этого используем клей, которым по очереди фиксируем каждый световой диод. Отражатель лучше всего зафиксировать к какому-либо держателю.

Приступаем к пайке светодиодов между собой, соблюдая принцип полярности. Излишки светодиодов отрезаем, а оставшиеся выводы сгибаем.

Обратите внимание! Не должно быть каких-либо пересечений, иначе не избежать короткого замыкания. Паяем резисторы-ограничители. Выводы подводим к + и —

Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал

Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал

Паяем резисторы-ограничители. Выводы подводим к + и —. Далее припаиваем выводы к толстой медной проводке. Чтобы провода были достаточно жесткими и защищенными от короткого замыкания, обкладываем контакты силиконом, а затем спаиваем этот материал.

Когда пайка закончена, помещаем светодиодную трубу в корпус. Закладываем силиконом участок, на котором в самом начале с помощью отвертки зачищали посадочное место. Используя маркер, указываем на цоколе полярность. Излишки выводов опять уменьшаем при помощи кусачек.

Подключение светодиодного устройства к аккумулятору осуществляется согласно полярности. Если все сделано правильно, устройство готово к эксплуатации.

Пошаговая инструкция по организации освещения

План монтажа системы состоит из таких шагов:

• расчета мощности и числа точек подсветки;
• выбора мест установки ламп;
• составления схемы подключения;
• закупки материалов;
• прокладки и тестирования проводки.

Выбор схемы электропроводки

Простая электрическая сеть включает следующие компоненты:

• УЗО, вводное устройство;
• систему понижения напряжения (для LED-приборов);
• автоматы для осветительных линий и розеток;
• провода и устройства-потребители.

Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.

Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.

Расчет количества и мощности светильников

Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.

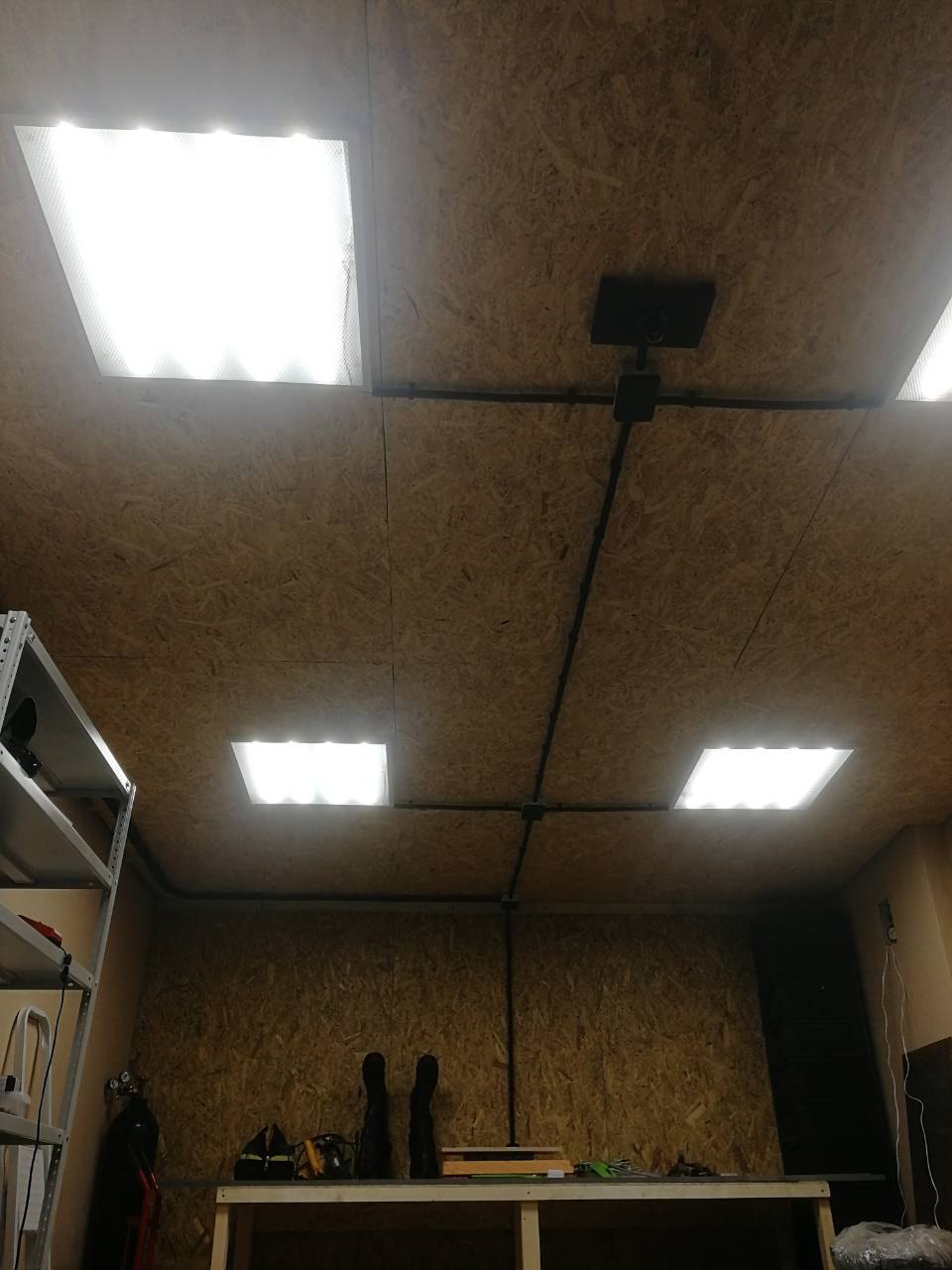

Выбор расположения светильников

Приборы общего освещения устанавливают:

• в углах;
• на потолке;
• на стенах (в нижней или верхней части);
• на находящихся под потолком кронштейнах.

Для подсветки рабочих зон лампы монтируют:

• над верстаком или столом;
• на штативах;
• на вращающихся кронштейнах.

Необходимые инструменты и расходники

Для обустройства системы освещения потребуются:

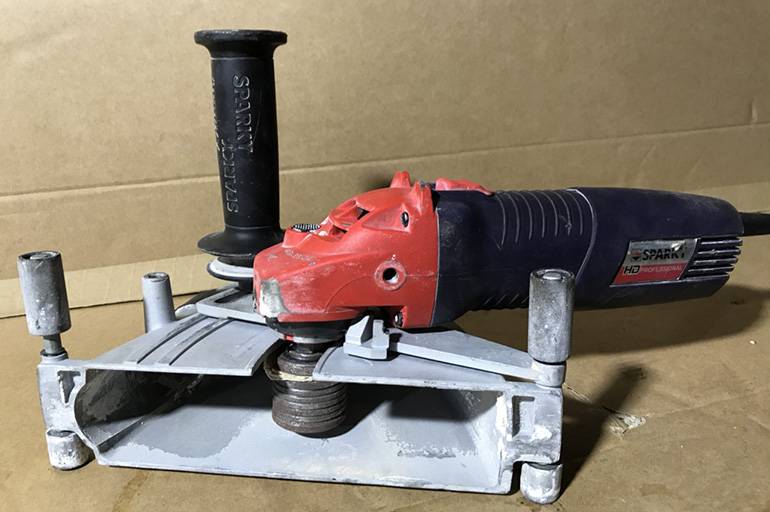

• штроборез или перфоратор;
• сверла (выбираются с учетом материала стен);
• уровень;
• отвертка с изолированной рукояткой, шуруповерт;
• универсальный тестер;
• диэлектрические перчатки;
• кусачки, плоскогубцы;
• шпатель (при прокладке скрытой проводки).

В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.

Монтаж и установка щитка

Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.

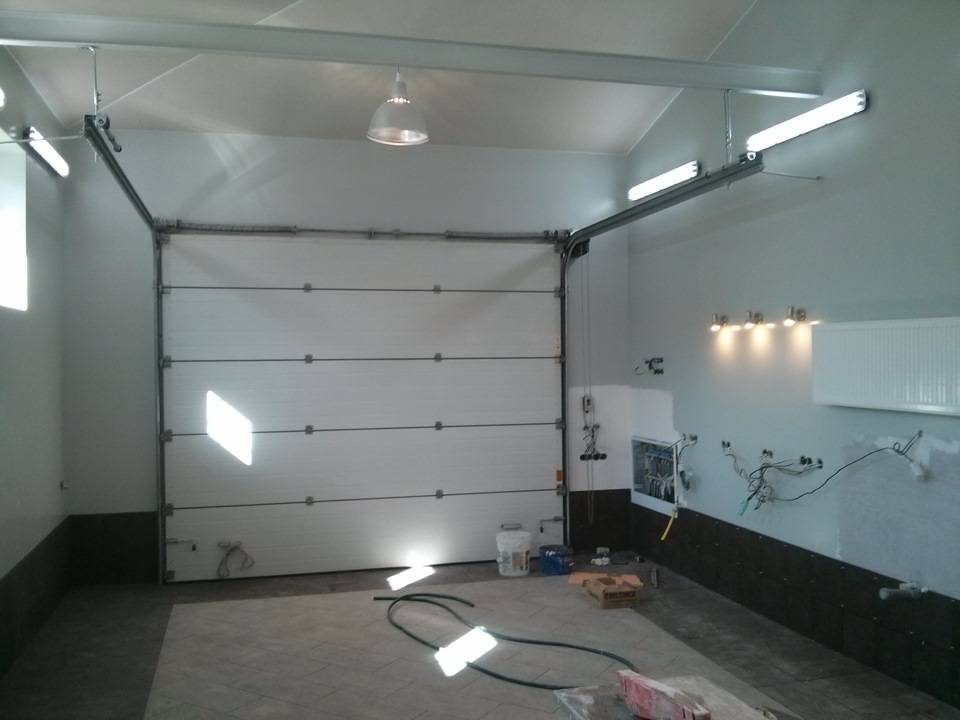

Поэтапная организация освещения

Установку элементов системы выполняют так:

1. Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
2. Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
3. Делают отверстия для установки компонентов системы.
4. Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
5. Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
6. Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
7. Монтируют выключатели и розетку. Тестируют электрическую сеть.

Выбор светильников

Теперь стоит подумать о том, какие виды светильников понадобятся для приемлемого освещения гаража. Чаще всего это продолговатые люминесцентные лампы в корпусе, который закрывается прозрачной крышкой, или же лампы накаливания в закрытых светильниках типа «таблетка». Однако последний вариант – лампы накаливания – не очень безопасен, поскольку пары бензина, скапливающиеся в воздухе, могут привести к нарушению работы лампы, а за ней – к короткому замыканию, пожару, в лучшем случае – взрыву лампочки. Применяя такую конструкцию, следует приобретать светильники с толстым стеклом и решеткой на нем.

Люминесцентные лампы более безопасны. Их срок работы намного больше, они реже перегорают и светят в несколько раз ярче, потребляя при этом небольшое количество электроэнергии. Предпочтительнее устанавливать лампы белого света – они лучше светят и не давят на глаза. Недостатком этих светильников является то, что внутри них содержится ртуть, пары которой начинают распространяться в помещении, если лампа разбилась.

Кроме вышеперечисленных вариантов, можно обратить внимание на другие современные решения, например LED лампы и прочие варианты источников света, цена которых будет на порядок выше даже энергосберегающих ламп, которые тоже стоят недешево

Выбор гаражных светильников

Привычные для нас лампы накаливания, или «лампы Ильича», как их еще называют, нежелательно использовать ввиду ряда причин.

1. У таких ламп крайне низкий КПД, из-за чего большая часть вырабатываемой ими энергии становится теплом, а не светом.
2. Оставшийся же свет не способен обеспечить комфорт при ремонте автомобиля.
3. Еще в этом свете преобладает желто-красный спектр, который мешает работе.

Пожалуй, единственным преимуществом таких ламп можно считать простоту принципа работы, в то время как недостатков больше:

• при перегорании ламп нередко образуются искры, способные вызвать пожар;
• для работы им необходимо большое количество энергии.

А теперь рассмотрим, какие виды светильников рекомендуются специалистами к использованию в освещении гаража.

Галогеновые лампы

Идеально подходят для гаража, функционируют практически так же, как лампы накаливания, вот только колбу в данном случае заполняют парами брома. Это позволяет вольфрамовой нити лучше разогреваться и, как следствие, давать больше света. Более того, галогеновые лампы характеризуются длительным эксплуатационным сроком (рабочий ресурс достигает 4 тысяч часов).

Люминесцентные лампы

Это стеклянные колбы с электродами, заполненные инертным газом. Их внутренняя поверхность покрывается специальным люминесцирующим составом (люминофором), который светится при ультрафиолете под действием дугового разряда.

Если остановили выбор на этом виде ламп, то советуем купить модели класса IР-65 – в них предусмотрена защита от пыли и влаги, также они работают с низким давлением.

Светодиоды

Светодиоды – новое слово в осветительной технике, имеющее всего один минус – высокую стоимость.

Также отметим, что такие светильники вдвое экономичнее люминесцентных: в них нет вредных для здоровья веществ, а излучаемый свет, по сравнению с галогенками, более живой и насыщенный (даже без использования плафонов).

Подведем итоги. Светодиодные лампы идеально работают при любых условиях. Люминесцентные лампы лучше использовать в отапливаемых гаражах – это сократит затраты на электроэнергию. В холодном помещении желательно установить галогенки.

Какие лампы освещения лучше для гаража: переносные светильники

Переносной светильник должен обладать основными качествами:

• мобильность;
• защищенность (металлический, усиленный пластиковый корпус);
• крепеж (возможность прицепить или примагнитить, чтобы освободить руки).

Современный рынок изобилует товарами отечественных и азиатских производителей.

Бюджетный вариант – светильник (цоколь с лампой в металлическом корпусе и защитной решеткой) с длинным проводом (220 В). Предназначен для ламп с цоколем Е27, мощностью 60 Вт. Оборудован крючком для крепления, отдельным выключателем. Единственный недостаток – при минусовых температурах провод твердеет и теряет эластичность. Стоимость переноски зависит от длины провода, может достигать 500-600 рублей.

Немного выше стоимость у переносного светильника со светодиодным элементом. Цена оправдана длительным сроком службы устройства (15 тыс. часов). Питается от сети 220 В. Провод длиной 10 метров выдерживает сильные морозы, сохраняя эластичные свойства. Оборудован крючком и магнитной поверхностью для удобного крепления.

Дорогостоящий светильник оснащен аккумуляторными батареями и может работать без постоянного источника питания до 5 часов. Встроенный литий-ионный аккумулятор заряжается от USB в течение 4 часов. Высокая мобильность устройства позволяет пользоваться лампой в труднодоступных местах, на парковках, трассе. Корпус слабо защищен от механических воздействий. Единственный и весомый недостаток – это стоимость. Она может составлять 3-4 тыс. рублей.

Расчет мощности и числа ламп

Если гараж предназначен только для хранения автомобиля, требуемая освещенность составляет 75 лк (см таб.3). Расчет мощности и числа ламп будем проводить на примере помещения площадью 6х4=24 м ² с использованием данных из таблицы.

Требуемый общий световой поток равен 24х75=1800 лм. Чтобы обеспечить такое освещение, понадобится 2 лампы накаливания мощностью 75 Вт или 2 люминесцентные по 18-20 Вт или 2 светодиодные на 10-12 Вт. Можно решить вопрос с помощью одной лампы удвоенной мощности, но при ее выходе из строя существует риск неожиданно остаться совсем без света.

Наиболее рациональный вариант для помещения, в котором содержится и периодически ремонтируется автомобиль, — комбинированная система. Она предусматривает устройство общего освещения для всей площади гаража и установку отдельных светильников для подсветки рабочих участков.

Для сложной зрительной работы световой поток должен быть более интенсивным. По таб. 3 определяем список тех операций, которые будут проводиться в гараже и соответствующую ему освещенность.

Например, для ремонта шин необходимо 200 лк общего света и 200 лк направленного. При расчете получаем 24х200=4800 лм для каждого вида.

Этому значению соответствуют:

• 2 лампы накаливания по 200 Вт;
• 2 люминесцентных по 60-80 Вт;
• 2 светодиодных по 25-30 Вт.

Для каждой из систем нужно установить отдельный выключатель. Общее освещение устраивается равномерно по все площади, направленное — над рабочим месте, например, над верстаком или столом. Удобно использовать локальную подсветку на поворотном штативе или кронштейнах, чтобы можно было регулировать ее положение в пространстве.

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Тип лампы	Особенности
Только колба	Такая лампочка легко вставляется в уже расположенный на приборке патрон. Главный плюс – возможность постоянной переустановки при перегорании старых, что в итоге будет выгодно. Примерным экземпляром такого типа является Philips BlueVision Ultra. Его устанавливают как в габаритки, так и в приборную панель.
Колба с патроном	На производстве колба с выводами вставляется в патрон и заваривается. Сгоревшую лампочку придется менять вместе с патроном, что достаточно дорого.
Светодиодные	Долговечные led-элементы также изготавливаются со съемным и несъемным цоколем и могут прослужить порядка 40-50 лет без перегорания. Однако они более дороги, чем обычные лампочки и светят строго холодным светом, что не всегда комфортно для зрительного восприятия.

Требования и нормы к свету в гараже

Нормативы освещенности в гаражах заложены в строительных нормах и правилах 23-05-2010 «Естественное и искусственное освещение» (взамен СНиП 23-05-95) и своде правил 52.13330.2011 «Естественное и искусственное освещение»

Требования к минимальному уровню освещенности: значение приведено в люксах

Кроме этого стоит учесть энергоэффективность системы освещения и ее безопасность. Опасность представляют горячие и взрывоопасные жидкости, которые хранятся в гаражах. Поэтому проводка и источники света должны соответствовать требованиям пожарной безопасности.

Поскольку гараж – не самое чистое помещение. В нем присутствуют влага и пыль, поэтому  осветительные приборы должны иметь высокую влаго- и пылезащищенность.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Особенности эксплуатации разных типов прожекторов

Натриевые и металлогалогенные лампы имеют высокую энергоэффективность – 80-120 люмен/вт. При этом они достаточно капризны к температуре окружающей среды, напряжению питания, требуют время на розжиг и отключение. Кратковременное отключение электричества и попытка повторного розжига неостывшей лампы может вывести ее из строя.

Светодиодные прожекторы наиболее удобны и практичны как для промышленного, так и для бытового использования. Энергоэфективность на уровне газоразрядных ламп, мгновенный розжиг и очень высокий срок службы делает их наиболее привлекательными. Идеально подходят для освещения участка.

Как рассчитать количество светильников?

В гараже практически отсутствует солнечный свет, поскольку там не монтируют окна. Основная причина их отсутствия – желание обезопасить транспорт от посторонних глаз. Потому так необходимо искусственное освещение. Одной лампы на потолке будет недостаточно.

Чтобы сделать свет в гараже, помещение следует разделить на определенные зоны. В каждой из них делается определенный вид работы. Потому лампы устанавливаются по одной на каждую из этих зон. Рекомендуется построить план на листке бумаги. Это поспособствует распределению гаража на зоны, а также поможет подобрать лампы необходимой формы и мощности.

Если ваш гараж маленький по площади, подойдет следующая планировка:

1. Установка двух светильников у ворот.
2. Один над столом с верстаком.
3. Еще один над полками с инструментами и запчастями.

Рекомендуется монтировать светильники на стенах, а не на потолке, чтобы части полки не блокировали освещение.

Чаще всего одной лампы достаточно, чтобы полностью осветить верстак, но порой для некоторых работ нужно очень яркое освящение. Если при работе с проводами установленная лампа не дает нужного эффекта, можно установить еще одну на расстоянии 50 сантиметров от места работы.

На полках одного светильника тоже может быть недостаточно. Можно установить несколько, меньшей мощности, на каждом ярусе. Хорошо подойдут светодиодные ленты.

Итак, нам понадобится как минимум 4 светильника. Можно составить план проводки, учитывая светильники, которые будут установлены в других местах.

Расчет расстояния

Как подключить свет в гараже официально

Для того чтобы провести свет в гараже официально, потребуется собрать перечень документов

Гараж без электричества теряет свою многофункциональность и может служить только местом парковки авто. В тёмном помещении невозможно выполнить ремонтные и иные работы. Не столь давно было проще решить вопрос с энергоснабжением: договаривались с электриком и подключались от ближайшего столба. Но это незаконно и ненадолго.

Сегодня ситуация ужесточена – введена серьёзная ответственность за самовольное подключение (ст 7.19 КоАП РФ). Законный способ организации электроснабжения хлопотен, длителен, но надёжен. Потребуется посетить множество инстанций и собрать необходимый пакет документов.

На первом этапе понадобятся следующие.

1. Свидетельство о праве собственности. Оно было необходимо до 2015 г. Сегодня вместо него выдается выписка из ЕГРН, которая не является официальным документом, но необходима.
2. Ситуационный план из земельного комитета. Этот документ выдаётся по устному запросу и является распечаткой электронной карты.
3. Ксерокопия выписки из ЕГРН.
4. Ксерокопия паспорта.
5. Ксерокопия ИНН.

После чего необходимо посетить местную электроснабжающую организацию и запросить Технические условия на присоединение с электросети. Отказать в выдаче этого документа не имеют права, готовят его в течение 15 дней. Услуга платная. На руки выдают следующий пакет документов:

• технические условия;
• типовые требования по организации коммерческого учёта потребления электроэнергии;
• акт разграничения балансовой принадлежности сетей;
• договор о технологическом присоединение к электросетям.

Далее решают вопрос о дате и месте подключения гаража. К этому времени должны быть готовы:

• электропроводка в гараже;
• установлен металлический короб для счетчика;
• куплен счётчик

Получение технических условий может быть сопряжено с рядом сложностей. Если гараж находится на значительном расстоянии от ближайшей ЛЭП, могут настаивать на установке промежуточных опор за счёт владельца подключаемого объекта. Однако это требование незаконно. Подобные работы выполняются силами и за счёт средств электроснабжающей организации.

Аккумуляторное освещение

Отсеяв оригинальные и малоприменимые варианты, обратимся к наиболее востребованному источнику питания для освещения в гараже. Таковым, по прежнему остается автомобильный аккумулятор на 12В. Емкость подойдет самая обычная – 55Ач.

Для светодиодных лампочек или лед ленты, одного заряда при щадящем режиме может хватать более чем на 10 часов непрерывной работы и даже больше.

Естественно это должна быть отдельная батарея, а не та, которая используется в вашем авто. После падения напряжения, аккумулятор придется нести домой на подзарядку.

При использовании аккумуляторов всегда следите за напряжением разряда.

Большинство батарей после просадки менее 10-10,5В уже трудно восстановимы для полноценной работы.

Поэтому для контроля всегда ставьте параллельно в цепь питания миниатюрный цифровой вольтметр.

1 of 2

Заказать такой можно здесь.

Также можно воспользоваться и клеммами со встроенным цифровым измерителем напряжения.

Естественно все освещение, хоть оно и на 12В, нужно будет подключать через аппараты защиты – автоматические выключатели 5-10А.

Наиболее эффективно такая подсветка организуется на основе светодиодных лент.

Вот хорошее видео о том, как мужчина собрал почти полноценное освещение в своем загородном доме с помощью светодиодной ленты и АКБ, и пользовался им несколько месяцев.

Некоторые собирают подобные схемы на основе аккумулятора и инвертора. Но зачем тратить изначальную энергию еще и на работу преобразователя?

Когда у вас уже есть лампочки или Led лента на 12В, то гораздо проще и дешевле сразу их и подключать от этого напряжения.

Если вам нужно подсветить не весь гараж, а только отдельные зоны, то с этим могут справиться обычные литий-ионные батарейки. Даже аккумулятор покупать не придется.

Как собрать такую конструкцию и на какое время хватит этой подсветки можно узнать из статьи ниже.

У кого нет желания аккуратно делать схему, укладывать провода, могут вообще все гаражное освещение собрать буквально “на коленке”.

Берете б/у аккумулятор от ИБП. На толстой картонке монтируете минивольтметр и кнопку вкл/выкл.

После чего подключаете от этой конструкции светодиодные полоски – дневные ходовые огни. Такая конструкция особенно оправдана в погребах и небольших помещениях.

Использовать нужно именно ходовые огни, потому что они изначально водонепроницаемы. Все контакты и места соединения желательно заизолировать.

Вот видео, как собрать такое освещение за несколько минут.
