Последовательность действий при постройке
Алгоритм действий при возведении любого типа навеса одинаков.
- Изначально подготавливается проект постройки с учетом габаритных размеров и особенностей. Выполняется расчет размеров, для этого используются габаритные размеры авто, которое будет устанавливаться под сооружение.
- После замеров высчитывается необходимое количество материалов для постройки.
- Следующий этап – подготовка площади. Чтобы автомобиль после дождей не стоял в грязи, лучше территорию, отведенную под постройку забетонировать, укрыть слоем асфальта или обложить плиткой. Площадка делается прямой или под уклоном, что в дальнейшем даст воде стекать с нее.
- Основа изготавливается либо из фундаментных блоков с крепежными проушинами, или же стойки каркаса попросту бетонируются. Фундаментные блоки позволят сократить время на постройку, поскольку достаточно их вкопать в местах, где будут располагаться стойки. Если стойки решено бетонировать, то это позволит сэкономить, но придется копать ямы глубиной 1 метр, устанавливать их, ровнять их и заливать цементным раствором.
- После выгоняется каркас, на который потом закрепляется кровельный материал. Для каркаса используются либо деревянные материалы, либо металлоконструкции.
Стоит отметить, что сейчас уже продаются полностью сборные металлические навесы, которые достаточно только правильно собрать, но обойдется он дороже, чем изготовленный своими руками.

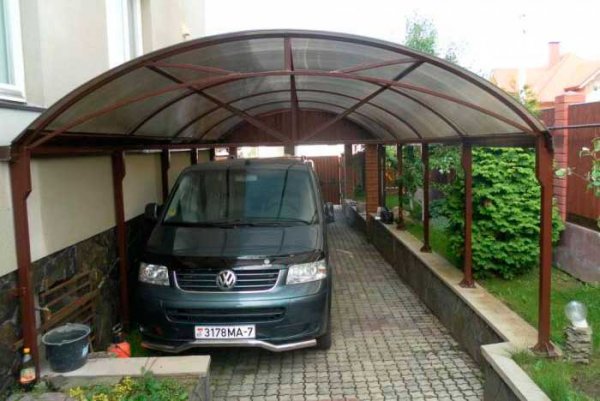

Сборка навеса из поликарбоната своими руками
Как говорилось выше, каркасные навесы для машин часто делают с применением поликарбоната, поэтому разберём и этот вариант подробно. Также в данном случае будем использовать не брус, а металлические трубы.
- Как и в предыдущем варианте, выкопайте ямы до уровня промерзания грунта, установите гидроизоляционную капсулу и металлический профиль по уровню;
- Залейте капсулу бетоном и дайте просохнуть, будьте внимательны и не допускайте изменения вертикали профиля, рекомендуем закреплять его к вбитым рядом арматурам;
- Приварите верхнюю обвязку;
- Изогните на трубогибе профиль, чтобы получить необходимый радиус – подъём в высшей точке;
- Соберите ферму, приварив прямую трубу к концам изогнутой и усилив конструкцию поперечными трубами;
- Приварите готовые фермы, сохраняя диагональ и вертикаль;
- Сделайте обрешётку: приварите к фермам профильные трубы с размерами 50 на 25 мм с шагом в 1 м;
- Закрепите поликарбонат шурупами со специальными термошайбами, два листа соединяйте специальным профилем;
- Установите заглушки на края поликарбоната, чтобы внутри не скапливалась пыль, мошки, а также влага, которые в последствии приведут к образованию плесени.
Заключение
Теперь вы знаете, как сделать своими руками навес для машины из бруса и металлического профиля. Не забывайте, что надёжность любой постройки зависит не только от качества проделанной работы, но и от качества исходных материалов, поэтому не брать цемент низкого качества, гниющий брус, а также дешёвые пропитки для него.
Источник статьи: https://kryshadoma.com/montazh-i-remont-krovli/kak-pravilno-sdelat-naves-dlya-mashiny-svoimi-rukami-poshagovoe-rukovodstvo.html
Типовое решение
Маленькие, «дамские» машинки требуют возведения простой конструкции, их габариты небольшие, вполне можно отвести «закуток» рядом с въездом во двор. Для джипов, фургонов придомовую территорию придется сильно сократить и отвести значительный кусок земли под машину. А если в семье два и более авто, то минимум, на что нужно рассчитывать, размер навеса от 6 м2.
Навесы бывают:
- В тесной связке с одной стороной дома. В этом случае навес крепится к стене, а противоположная часть ставится на 2-3 опоры.
- Отдельно стоящие. Располагаются в любом месте сада, главное, что должен помнить садовод, это беспрепятственный въезд и возможность маневрировать как на участке, так и на дороге около дома.
Проще всего делать односкатную крышу, тут не требуется массы дополнительных элементов, крепежей. К тому же он дешевле двухскатной крыши.
Строим навес для машины из дерева своими руками
Каждый из процессов строительства навеса для машины из дерева своими руками имеет свои особенности и хитрости. Рекомендуем вам взять за основу план работы ниже. Это поможет соорудить вашу конструкцию максимально быстро и с минимальными усилиями.
Подготовка нужных материалов. Лучше всего заранее составить список всего необходимого, чтобы после не тратить время на дополнительные поездки в магазин;
Выбор места на участке
В рамках данного этапа важно не только учесть расположение навеса относительно других строений на вашем дачном дворе, но и просчитать как будет вести себя конструкция в разное время года при разных осадках. Для этого вам нужны показатели предела прочности вашей породы дерева;
Создание проекта конструкции с точными цифрами, желательно в разных проекциях;
Закладка фундамента
Здесь важно выбрать подходящий тип основания, чтобы построенный деревянный навес для автомобиля своими руками стоял прочно на земле;
Постройка каркаса. Данный этап также нуждается в пристальном внимании, так как при неправильной постройке каркаса конструкция может завалиться или покоситься;
Монтаж кровли. Здесь необходимо выбрать нужный материал для крыши, который не только будет соответствовать всем требованиям, но также будет иметь подходящий вес для вашего каркаса и привлекательность с эстетической точки зрения. Все эти пункты кроме “2” будут актуальны если вы собрались построить также козырек над крыльцом своими руками из дерева.
Выбираем место на участке
Как только вы подготовили все необходимое, самое время выбрать площадь, на которой будет стоять ваш навес для машины из дерева.
Основные правила выбора площади под конструкцию:
важно выбирать место, которое будет немного возвышаться наряду с другими конструкциями. Это необходимо для того, чтобы вода от дождя или таяния снега не скапливалась под машиной
В случае, если этого сделать невозможно, придется выкладывать слой бетона на полу;
необходимо подобрать такое место, чтобы до него можно было максимально быстро и легко добраться, в том числе и зимой;
не забывайте о том, что вам нужно как-то разворачиваться. Не советуем делать навесы в тех местах, где развернуться будет проблематично.
Деревянный навес для автомобиля: проект, чертеж и схема
Проект и чертежи деревянного навеса для автомобиля своими руками сделать не так замысловато, как кажется. Для точного создания чертежа вам необходимо предварительно измерить ваш участок для навеса. Возьмите строительный метр и измерьте длину, ширину и высоту для вашей будущей конструкции. После этого занесите данные на листок бумаги
Обратите внимание:
- для начала определите габариты вашей машины и уже исходя из этого точного конструкцию навеса;
- высота проектируемого объекта должна быть выше потолка машины на 1-1.5м, чтобы под навес можно было заехать с грузом наверху авто;
- при проектировании своими руками рекомендуем предусмотреть поперечные балки, которые помогут укрепить конструкцию.
Обрешетка, обвязка, противокоррозийная обработка каркаса
Чтобы сделать навес на даче своими руками из дерева надо освоить уровень – это основной инструмент. Он поможет сделать ровную конструкцию. Так как деревянное полено (диаметра 25 см) будет оцилиндровано, его форма близка к идеальной, поэтому ровнять будет несложно. Рассмотрим пошаговую инструкцию, как правильно сделать обвязку.
Шаг 1Выровнять столбы.
Берем уровень и прислоняем его вертикально к опоре. Если все совпадает, тогда можно сбивать в кучу 2 первые опоры. После этого прислоняем уровень опять, меряем. Процедуру повторять каждый раз, когда в связку будет поступать новая колона. После того, как вы свяжете все, надо измерить угол наклона конструкции во все стороны, поскольку после прибивания стропил уже буде поздно.
Шаг 2Устанавливаем стропила.
Проще всего сделать односкатную постройку, тогда стропила надо просто уложить под углом на 1 скат через каждые 70 сантиметров. Но при сооружении двускатной крыши придется учитывать еще конек. При помощи отвеса и рулетки определяем средину помещения, поднимаем вертикаль и крепим конек на 2 планках. Далее все стропила подгоняем к нему под углом 45 градусов. Это – идеальный угол для навеса 4х4 метра. Обрешетку сделать через каждые 50 сантиметров из бруса 35х55.
Шаг 3Обрабатываем все противокоррозийными суспензиями.
Можно использовать стандартную пропитку и лак для дерева, но мы рекомендуем обрабатывать лаком для наружного камня. Он характеризуется максимальным проникновением в материал, защищает доску на долгие годы и уберегает от биологической коррозии.
Совет профессионала: рекомендуется оставлять стропила по 30-45 сантиметров после верхней обвязки, поскольку влага может попадать на древесину при сильном ветре или снегопаде. Какой бы хорошей не была защита дерева, оно все равно сгниет, если будет находиться постоянно мокрым.
Какие материалы для деревянного навеса лучше использовать
Выбор древесины – это сложный процесс, требующий не только умения визуально отличать хороший пиломатериал от некачественного, но часто и наличие влагомера, чтобы не приобрести непросушенную древесину.
Лучшими породами для строительства надежного навеса будут бук, сосна, лиственница и дуб, но чаще всего используется именно сосна, по понятным причинам. Однако если бюджет не ограничен, то дубовая конструкция станет чуть ли не символом достатка вашего дома. В таком случае, советуем приобретать отборный радиальный спил камерной сушки.
Строить можно из бревен, но итоговый внешний вид будет слишком стилизованным, подходящим только к срубам, поэтому чаще всего используются пиломатериалы именно прямоугольного сечения:
- Брус сечением 100*150 и выше прекрасно подходит для создания крепких и надежных опор, обвязки и балок перекрытия. Сечение необходимо подобрать согласно будущим нагрузкам и длине пролетов между столбами.
- Брус 100*100 подойдет под конек, хотя можно взять и более прочные заготовки. Так же он используется для создания укосов, усиливающих верхнюю обвязку.
- Брус 50*50 может применяться в качестве контробрешетки. Ставят ее при наличии гидроизоляционной пленки при монтаже на крышу металла. Узел обеспечивает зазор между кровельными слоями, через который происходит вентиляция. Для экономии материала можно использовать вместо бруса доску дюймовку, из которой делается обрешетка под кровельный материал.
- Доски сечением 50*150 используются в качестве стропильных ног и лаг, укрепляющих верхнюю обвязку конструкции.
- Рейки и различные тонкие декоративные изделия применяются для общей стилизации конструкции, так сказать – дизайн, и маскировки крепежа.
Заранее определитесь со способом крепления всех частей конструкции
Особое внимание следует уделить столбам, которые будут соприкасаться с землей, а значит, постоянно подвергаться воздействию влажности. Самым надежным для сохранности дерева будет применение регулируемых металлических опор, которые приподнимают столбы над грунтом, однако смотрятся они не совсем органично, поэтому понравятся не всем
В качестве альтернативы столбы можно прикрутить на стальные уголки, которые легко спрятать в подошве колонны, или забетонировать их в грунте.
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд.
Задать вопрос
Деревянные опоры в земле могут быстро сгнить. Чтобы этого не произошло перед установкой их необходимо обжечь или хорошо пропитать битумом. В качестве дополнительной защиты можно использовать рубероид, намотанный вокруг погружаемой в бетон части.
Элементы кровли соединяются на массивные болты из оцинкованной стали, уголки и саморезы. Продвинутые мастера могут собрать навес и более сложные конструкции без применения металлических частей. Благодаря этому дерево не испытывает серьезных точечных температурных перепадов, в нем не конденсируется влага, не начинается коррозия, а значит, увеличивается срок службы.
В качестве кровли применяется любой, подходящий материал
Меньше всего стоит обращать внимание на металл, так как под ним образуется много вредного конденсата, однако при составлении правильной конструкции кровельного пирога и наличии нижней декоративной подшивки подойдет и такое решение
Этапы строительства
Работа обойдется намного дешевле, а крыша будет возведена быстрее, если все делать по пошаговому плану. Строительство навеса из бревен состоит из нескольких этапов, которые нужно выполнить обязательно. Итак, делайте работы последовательно, сначала займитесь планировкой, рассчитайте кол-во материалов, а потом уже переходите к возведению.
Навес для автомобиля с односкатной крышей
Для создания вам надо подготовить следующие материалы:
- A – шесть анкеров из металла, трубы (примерно 30 см), цементный состав, песок, гравий.
- B – два бруска размером 10 на10 см и длиной 2,4 м, 2 бруска размерами 10 на 10 см и длиной 3,2 м.
- C – четыре доски размером 5 на 15 см и длиной 3 м.
- D – восемь досок с размерными хар-ками 5 на 10 сантиметров и длиной 0,65 м.
- E – двенадцать досок размерами 5 на 10 сантиметров и длиной 3,15 м.
Для односкатного навеса могут также пригодиться:
- F – фанерные листки.
- G – подкладочного типа ковер.
- H – мягкий материал для кровли.
Выбор кровельного материала
Выбрать материал для крыши довольно легко: если вы пристраиваете навес к дому, то его крышу стоит делать из того же материала. Обрешётка для навеса делается так же, как и для дома. Под мягкие материалы, например, ондулин, делайте сплошную обрешётку, а под жёсткие – разреженную. Можно сделать навес к дому из металлопрофиля своими руками, что позволит уменьшить затраты. Размер шага между досками обычно указывается производителем кровельного материала.
Строить навес для машины также можно с применением поликарбоната, о котором мы говорили выше. Выбирая такой материал, следите, чтобы он был многокамерным: не менее двух рядов ячеек и трёх рядом пластика, чтобы в жаркие дни он защищал автомобиль от нагрева.
Преимущества и недостатки навеса из дерева
Укрытия из дерева, предназначенные для защиты авто от неблагоприятных условий окружающей среды, имеют следующие преимущества:
- Хвойные породы дерева и массивы из твердых сортов отличаются высокой прочностью.
- Длительный срок службы – при условии обработки от короедов и сырости.
- По сравнению с навесом из металла либо кирпичей, такую конструкцию проще построить.
- Относительная простота ремонта.
К недостаткам относят:
- Риск воспламенения (особенно высок летом, при повышенной среднесуточной температуре и засухе).
- Без обработки от гниения быстро приходит в негодность.
- По прошествии нескольких лет каркас неминуемо деформируется.
- Разрушение структуры гаража при появлении шашеля и прочих насекомых.
Примеры чертежей и типовых проектов
Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.
Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.
Схема, как сделать навес над крыльцом из дерева
В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.
Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий
Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду
Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.
Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей
Проектирование более сложных построек лучше доверить профессионалам.
Расчет
Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом
Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю
Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.
Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.
Пример, как сделать стандартный навес над крыльцом из дерева своими руками
Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.
Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.
Пошаговая инструкция, как самому построить навес к дому из поликарбоната
Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:
- Детали, а также несущие элементы не должны быть с трещинами.
- Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
- Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
- По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
- Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
- Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.
Чертеж ассиметричного арочного навеса
Практическое строительство
Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.
Способ, как закрепить вертикальные опоры
Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.
Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.
Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.
Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат
Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.
Как правильно работать с поликарбонатом
Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.
Всего существует 2 способа:
Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.
Как закрепить поликарбонат на навесе с помощью термошайбы
Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.
Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля
Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.
Виды крепления поликарбоната к обрешетке
Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений
Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:
под ним легко разместить автомобиль, защитив его от дождя, града, снега;навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;
Навес из поликарбоната покрывает большую часть двора
конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;
Проект навеса, пристроенного к стене загородного дома
функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.
Различные варианты навесов с односкатной крышей
Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.
Поликарбонат отличается высокой прочностью и экологичностью
Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:
поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;
Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни
разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.
Сложная конструкция навеса, пристроенного к частному дому
Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.
Проект деревянного каркаса для навеса с волнообразной крышей
Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.
Навес может стать уникальным украшением всей придомовой территории
Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.
Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов
Размеры и функционал
Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.
Козырьки над входной дверью
Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.
Чертеж козырька над входной дверью
Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.
Рассчитываем размеры:
- Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
- Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.
Чертеж балочно-опорной постройки с ассиметричной крышей
Веранды и террасы – чертеж и расчет
Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.
Чертеж пристраеваемого навеса с опорной балкой
Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.
Пример расчета:
Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:
(2*Х)2 = 23002 + Х2
4*Х2 = 5290000 + Х2
4*Х2 — Х2 = 5290000
Х2(4-1) = 5290000
3*Х2 = 5290000
Х2 = 5290000 : 3
Х2 = 1763333, (3)
Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.
Расчет гипотенузы (длины крыши с уклоном):
С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333
С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.
Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.
Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы
Стоянки для автомобилей – стандартный расчет и чертеж
Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.
Чертеж небольшой конструкции для стоянки или хозблока
Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:
1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;
4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.
Расчет ширины навеса на две машины:
3600/3750 + 800 = 4400/4550 мм.
Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.
Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей
Беседки
Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.
Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:
- Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
- Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
- Удобная ширина сидушки 400-450 мм.
- Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.
Чертеж отдельно стоящего навеса-беседки из дерева
Как сделать?
Построить навес для двух машин своими руками несложно. Главное, следовать пошаговой инструкции. Однако даже малейшую оплошность можно незамедлительно исправить.
Прежде всего необходимо выбрать место для парковочного навеса. Если на участке стоит гараж для одного автомобиля, целесообразно дополнить его защитной пристройкой для машин друзей и родственников.
Так как навес на 2 автомобиля представляет собой массивную конструкцию, необходимо расположить его таким образом, чтобы он не перекрывал солнечный свет.
Выбранное место должно быть ровным. Если вдруг на нём имеются ямы или небольшие возвышенности, их следует разровнять. Опоры, вбитые в почву, не смогут выдержать вес всей конструкции, именно поэтому их необходимо укреплять бетонным раствором.
Фундамент
Следующий этап после разравнивания земли – закладка фундамента. Для автомобильного навеса предпочтительно использовать свайный вариант. Учитывая особенности почвы, именно такое укрепление опор считается самым прочным.
Сначала необходимо выкопать ямки глубиной 50 см. В них утрамбовывается основа каркаса. После лунки заливаются раствором бетона.
Далее необходимо закрепить фундамент поперечной связкой, а затем прикрепить к нему металлические или деревянные детали каркаса.
Каркас
При сооружении каркаса необходимо постоянно проверять ровность устанавливаемых опор. Металлические элементы должны аккуратно привариваться друг к другу
Если устанавливается деревянный каркас, требуется уделять особое внимание системе крепежа
В случае, когда проект навеса имеет арочное перекрытие, необходимо согнуть в форму дуги несколько металлических труб либо взять округлые брусья. Для обустройства односкатной крыши каркас с одной стороны нужно приподнять примерно на 30 см. Если крыша будет угольной, в центральной части основы следует установить самые высокие опоры, от которых и будет производиться спуск крыши вниз.
Кровля
Сделав основу каркаса, можно приступить к монтажу кровли. Прежде всего необходимо подготовить кровельный материал, сделать его обрезку, подогнать листы в соответствии с размерами конструкции.
Если речь идёт о поликарбонате, его фиксация делается винтами с термошайбами, предотвращающими возникновение трещин.
Затем делается монтаж обрешётки. Для односкатной крыши выкладываются доски с расстоянием 90 см друг от друга. Данный показатель нельзя превышать, так как ширина листа кровли составляет 1 м.
