Металлический сборный гараж и правила монтажа

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Обшивка стен и крыши

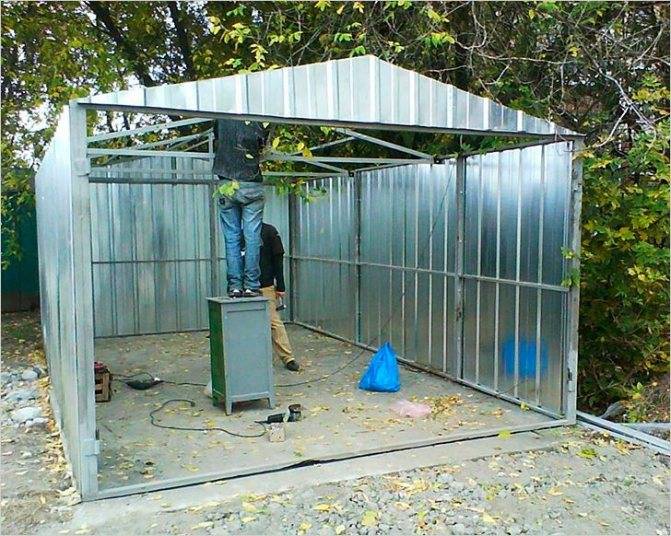

Обшивка гаража профлистом

После изготовления каркаса выполняется обшивка стальными листами или профнастилом. Металл может крепиться с помощью болтов или сваркой.

При фиксации с помощью сварки металл режется на нужную длину и крепится к уголкам, а после проваривается между собой. Профнастил устанавливается с нахлестом в 5 см и прикручивается болтами. После окончания обшивки металл два раза грунтуется, а затем красится.

Монтаж кровли начинают снизу, укладывая верхние металлические листы на нижние с нахлестом до 15 см, чтобы вода не затекала в помещение. Для надежности места стыков можно промазать герметиком. Но предпочтительней использовать листы равные по размеру скату, чтобы не было швов.

Крыша гаража из железобетона

В заводских комплектах поставляется пустотелая облегченная плита, из которой делается перекрытие. Внешний вид такого сооружения оставит желать лучшего, поэтому придется немного модернизировать ее, чтобы гараж выглядел современно. Можно отдать предпочтение более дорогим материалам (гибкая черепица, еврорубероид и прочее), но лучше будет сэкономить и сделать гараж железобетонный сборный с крышей из обычного рубероида или цветного шифера. Рассмотрим подробнее, как это лучше сделать.

ШАГ 1: делаем уклон не менее 5%. У вас будет идеально ровный гараж, но надо сделать небольшой спуск, чтобы вода не задерживалась. Перед установкой плиты надо по одной из сторон гаража проложить 2 ряда силикатного кирпича (или сделать их сразу под плитой перед установкой). Это будет примерно 7% спуск для гаража шириной 3 метра. Даем цементу отвердеть 15 дней.

ШАГ 2: укладываем железобетонную плиту. С помощью подъемного механизма (манипулятор, лебедка, кран-балка и т.п.) аккуратно опускаем плиту на «коробку», предварительно уложив 2-3 сантиметра цементной смеси по периметру.

ШАГ 3: моем бетонную плиту, насухо высушиваем ее от влаги, убираем все неровности, если такие имеются. Некоторые плиты имеют специальные штатные места для захвата тросом, их нужно заделать цементным раствором, чтобы вся поверхность была ровной и однородной.

ШАГ 4: берем специальный клей для рубероида (или подготавливаем смолу), наносим ее на плиту, укладываем рубероид. Напуски можно сделать по 5-6 сантиметров, чтобы вода благополучно стекала и не повышала сырость крыши и стен бетонного гаража.

Если желаете сделать крышу из шифера, тогда можно пропустить шаг 3, сразу перейти к креплению деревянных лагов на бетонной крыше. Через каждые 45 сантиметров поперек плиты уложить брус 40 на 40 сантиметров и привинтить его к плите через каждые 30 см при помощи перфоратора (пробивать сразу дерево и плиту одним махом). Прибить шифер обычным способом при помощи гвоздей.

Бетонное перекрытие гаража не будет пропускать воду и без крыши, но повышенная сырость в помещении никуда не денется. Если вам надо сухая комната, лучше будет не просто покрыть рубероидом, но и сделать утепление стен и крыши (особенно, для отапливаемого гаража).

Варианты сборки

Как собрать ижорский гараж? Для монтажа желательно иметь напарника, но реально обойтись и собственными силами, если соблюдать определённую последовательность сборки. Для работ понадобится следующий инструмент:

• слесарный молоток;
• кувалда;
• бородок слесарный;
• накидной или коликовый гаечный ключ.

Для подготовки площадки и основы под гараж могут понадобиться:

• лопата штыковая и совковая;
• скобы (если основа из шпал);
• сварочный аппарат (если основа из трубы).

Ижорский гараж — инструкция по сборке:

1-ый способ. Сборку металлического гаража ведут два человека:

• собирают секции торцевой стенки;
• одновременно собирают боковые стенки;
• стены накрывают крышей;
• устанавливают ворота.

2-ой способ. Возведение разборного гаража своими руками:

• монтаж ведётся от задней стенки;
• к торцу с фронтоном добавляют 2 панели боковых стен, и следом — 2 секции крыши;
• так последовательно двигаются к воротам.

Важно: Фронтоны крепят с листами крыши болтами, гайками наружу. Чтобы отверстия под крепёж совместились, наживление болтов и подгон остальных отверстий с помощью прутка проводят последовательно.

Как продлить долговечность ЛСТК?

Условий несколько:

1. Выровнять и утрамбовать площадку, засыпав её слоем песка и гравия (20см).
2. Поднять основание конструкции на 30-40 см над землёй.
3. Промазать битумным герметиком нижнюю часть секций.

Правильный выбор места для гаража может существенно улучшить условия хранения транспортного средства. Площадка должна быть на возвышенности и гарантирована от затопления талыми или дождевыми водами. Горизонтальность плоскости выверяют строительным уровнем. Песок и гравий выполняют функцию дренажа.

1. Для устойчивости конструкции на отсыпку из гравия можно по периметру основания гаража положить железнодорожные шпалы. Чтобы обеспечить жёсткость основания, шпалы соединяют между собой металлическими скобами, особо тщательно фиксируя углы. Под основание секций кладут рулонный герметик, и крепят сборку к шпалам с помощью гвоздей. 2 шпалы внутри гаража формируют место стоянки.
2. Основание сваривают из профилированной трубы 60х30 при толщине 2мм.

Для прочности конструкции используют внутренние горизонтальные раскосы, приваренные по углам.

Соединение трубной рамы с основанием гаража может быть как разъёмным, так и неразъёмным. Трубное основание гаража укладывают на рулонный герметик и обмазывают битумной мастикой.

Для опоры используют бетонные или керамзитовые блоки. Они могут быть уложены по периметру, по типу использования шпал, или их заглубляют в землю по принципу столбчатого фундамента.
Создание плитного фундамента — самый надёжный способ увеличить эксплуатационную долговечность строения. Но материальные затраты на такой фундамент неоправданно увеличивают стоимость всего сооружения.

Читайте, как построить гараж из сэндвич-панелей.
А также статья здесь о том, что такое гараж-тент и где его можно применять.

Для облагораживания внутреннего пространства умельцы используют вагонку для стен или напыление из жидкой резины, а полы поверх стяжки покрывают линолеумом. Чтобы листы кровли не прогибались, между кромок вставляют листовой пластик толщиной 4 мм. Таким пластиком можно укрепить, если не утеплить, и стеновые секции.

Принципиальные достоинства конструкции и славное имя предприятия, которое её создало, не дают исчезнуть из предложений производителей ижорскому гаражу.

Преимущества теплых сборных гаражей

Если суммировать затраты на приобретение всех необходимых материалов для строительства самой простой конструкции металлического гаража с монтажом слоя утепления и гидроизоляции, то сборный гараж из сэндвич панелей обойдется дешевле.

Толщина утеплителя в панелях стеновой обшивки от 20 до 100 мм, а в панелях для кровли – не менее 80 мм. Палитра цветов и фактур внешней покраски – на любой вкус, выбери гараж своей мечты по доступной цене. У нас всегда можно подобрать вариант отделки, который соответствует стилю оформления дома и участка.

В комплект сборки включены все доборные элементы и соединения, которые гарантируют надежную гидроизоляцию конструкции и великолепную звукоизоляцию. Шум работающего автомобиля не будет слышен в доме, а вы при работе в гараже в дождливую погоду будете избавлены от назойливого стука дождя по металлической крыше.

В комплект входят удобные утепленные секционные ворота с механическим или автоматическим приводом и надежные запорные устройства.

Теплые гаражи, строительные бытовки и блок-контейнеры от производителя ООО»Стройинжсистем» – простое и выгодное решение. Быстровозводимые конструкции от завода-изготовителя – это всегда дешевле и надежней.

https://youtube.com/watch?v=PsqnKUhVdgY

Ижорский гараж

Послевоенное возрождение металлургического и механосборочного производства в Колпино было нацелено на восстановление страны и выполнение государственных заказов. Среди насущных потребностей населения того времени был и гараж для частных автомобилей, парк которых активно пополнялся.

На окраинах городов создавались коллективные автостоянки (КАС), гаражи устанавливали в городских дворах и на приусадебных участках. Надёжная, удобная для перевозки сборно-разборная конструкция везде была предпочтительной.

С 50-х годов 20 века и на европейской части страны, и за Уралом появилось множество предприятий, выпускающих гаражи такого вида под названием «ижорский», которое теперь уже рассматривается как бренд. Новые производители вносили свои инновационные дополнения в конструкцию, но неизменным оставались габариты и набор комплектующих элементов.

Особенности

• материал: холоднокатаная сталь толщиной от 1,5 до 3мм.;
• обработка сборных элементов: штамповка с отгибом кромок;
• болтовое соединение изнутри — 4 болта М12 на каждый стык;
• двустороннее покрытие грунтовкой ГФ-021.

Справка: Поскольку у такого гаража нет каркаса, несущие нагрузки принимают на себя стены. Под воздействием этих нагрузок крепёж, вытягиваясь, ослабевает и требует постоянного подкручивания.

Ижорский гараж размеры и вес:

• габариты бокса: 3х6х2м (высота под конёк двускатной крыши – 2,6м). Встречаются изделия шириной 3,3м, а длиной — 7м.;
• вес — 1200-1300кг (вписывается в стандарт грузоподъёмности «Газели»).

Комплектация

Современные производители этого вида гаража упаковывают все элементы конструкции в полиэтилен и сопровождают инструкцией по сборке. В комплект семи секционного гаража входят:

1. Стеновые секции:

• прямые с загнутыми с двух сторон кромками — 13 шт;
• торцевые (кромка загнута с одной стороны) — 2 шт;
• усиленные уголком и с петлями для ворот — 2шт.

Воротные секции — 3шт.
Углы для раскрепления ворот (50х50) — 2шт.
Фронтонные секции4 шт.
Кровельные панели — 14 шт.

Всего: 34 металлических листа и крепёж.

Сборный ижорский металлический гараж рассчитан на отечественные малолитражки без обслуживания автомобиля внутри помещения. Попытка увеличить его длину решается путём приобретения дополнительных стеновых и кровельных секций. Увеличение ширины потребует кардинальной переделки всего перекрытия и рамы ворот, что экономически не выгодно.

Плюсы и минусы профнастила

Положительные свойства:

• огнестойкость и отсутствие деформации под воздействием высоких температур;
• негигроскопичность;
• наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
• широкий выбор цветового решения полотен;
• небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
• достаточно долгий срок эксплуатации – до 20 лет;
• экологическая безопасность;
• сравнительно невысокая цена.

Недостатки:

• торцы металлических листов не защищены антикоррозийным составом;
• внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
• под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
• нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

1. Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
2. Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
3. Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

1. Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
2. Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
3. Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов.

Какой вариант конструкции разборного гаража лучше?

Гаражи данного типа подразделяются на три типа:

1. Разборный. В основе таких гаражей лежат типовые схемы, на базе которых возводят сооружения из железобетонных панелей и балок. Этот вариант отличается повышенной прочностью. Однако подобные конструкции невозможно собрать без привлечения строительной техники.
2. Каркасный. Собирается из металлических труб (уголков) и металлических панелей. Наиболее распространенный вариант, так как легко собирается, в том числе и своими руками. Эту конструкцию можно возводить на любых грунтах.
3. Пластиковый. Конструктивно не отличается от предыдущего. Разница заключается в том, что в данном случае каркас обшивается полипропиленовыми или полихлорвиниловыми панелями.

Последний вариант считается наиболее удачным, если собственник планирует самостоятельно возвести гараж. Подобные конструкции собираются по типу конструктора Lego.

Разновидности

Выделяют такие виды гаражей:

1. Модели каркасного типа – в их основе используется металлический или деревянный каркас, и обычно каркасные гаражи для личных автомобилей обычно обшивают профилированным листом. Этот вариант прекрасен тем, что не требуется создавать мощное основание, а еще он простой в плане монтажа и обладает малым весом.

1. Гаражные конструкции из сэндвич-панелей – деревянный или металлический остов обшивают посредством специализированных панелей. Такой вариант представляет собой конструкцию сборного типа, и основным строительным материалом является сэндвич-панель, в которой есть утеплительный слой, который обшит прочным пластиком или профилированным листом. Панельные гаражные конструкции прекрасно держат тепло, а еще они простые в установке.

В сборных типах гаражей вовсе необязательно делать определенные отделочные работы, но они не очень целесообразны с экономической точки зрения.

У тентовых гаражей есть определенные достоинства, к примеру, их можно с легкостью монтировать. Достаточно просто сделать обычный каркас, вкапывая и бетонируя сразу 4 столба и натянуть тент. Выполнить такие работы под силу даже одному человеку. Эти модели прекрасно подойдут для временной парковки машины, к примеру, на той же даче.

Плюсы гаражей из железа

Главное достоинство этого материала – невероятная надежность и способность долгое время служить владельцу при должном обслуживании конструкции. Кроме того, для сварки прочного каркаса потребуется всего на всего закупить комплект профилей или стальных уголков, найти сварочный аппарат и несколько столярных инструментов. Немаловажным преимуществом также является тот факт, что можно возводить металлический гараж без фундамента. Это значительно экономит время и денежные средства.

По характеристикам к металлу есть только одна претензия – высокая степень коррозии и гниение металла уже после 5-6 лет эксплуатации. Но на данный момент есть множество пропиток и растворов, которые при покрытии полностью защищают каркас от влаги. Таким образом, Вы получаете полноценный капитальный гаражный бокс, который отлично подойдет как для ремонта и хранения автомобиля, так и для проведения крупных столярных работ и развертывания кустарного производства.

Поэтапная инструкция возведения металлического гаража

Сделать металлический гараж собственными силами не так-то уж и сложно. В первую очередь необходимо начертить либо выбрать на одном из бесплатных интернет-порталах несколько планов будущей гаражной конструкции.

На данном этапе следует проверить наличие корректных габаритов, правильное обозначение площади помещения и наличие на чертеже узлов соединения сооружения.

По размерам: необходимо отталкиваться от назначения возводимой конструкции. Если это будет исключительно место для хранения автомобиля, то за основу по ширине берем авто с открытыми дверями.

В том случае, если гараж возводится и для обслуживания авто в том числе, то следует расширить все габариты помещения таким образом, чтобы в нем помещалось не только транспортное средство, но и оборудование, необходимое для его обслуживания.

Также имеет смысл в данном случае продумать и зону отдыха, где будет возможность немного передохнуть в процессе работы.

В конечном счете, останется только определиться с местом под будущую постройку и можно переходить к этапу формирования бетонного основания.
