Как сделать кран-балку своими руками, материалы и инструменты, расчеты, сборка и установка

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего

Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы

Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже

Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Важно Мотоблок Каскад: технические характеристики, инструкция по эксплуатации и ремонту, какой бензин заливать

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Как сделать кран-балку своими руками, материалы и инструменты, расчеты, сборка и установка

Использование гаража в качестве мастерской для выполнения ремонтных работ часто требует подъема тяжелых стройматериалов и автомобильных запчастей. Соорудив своими руками кран-балку, можно перемещать на автоматизированном механизме крупногабаритные предметы.

Необходимые инструменты и материалы

Для самостоятельной сборки конструкции необходимо предварительно подготовить набор инструментов и материалов. В частности, потребуются:

трубы квадратного сечения для стоек;
бесшовная труба сечением 100 мм для поперечной штанги;
трубы сечением 110 мм для опор штанги;
металлические уголки 100х100 мм;
фиксирующие болты М16;
тельфер;
сварочный аппарат.

Проведение расчетов

Чтобы конструкция соответствовала размерам помещения и функционировала на необходимом рабочем пространстве, важно перед выполнением монтажных работ провести расчеты. Чертеж с указанием габаритов всех комплектующих можно подготовить самостоятельно либо воспользоваться специальным калькулятором. Стандартными параметрами в расчетах являются следующие:

Стандартными параметрами в расчетах являются следующие:

высота не более 2,5 м для ремонта легковых автомобилей и проведения работ, требующих подъема и перемещения тяжелых предметов;
грузоподъемность зависит от используемой разновидности тали и, как правило, составляет 800-1000 кг;
ширина конструкции — от 4 м;
размеры стоек — 120 см.

Если возникает необходимость работы с более габаритным оборудованием, грузоподъемный механизм можно дополнительно укомплектовать вертикальными стойками А-образной формы. Также по желанию допускается сделать конструкцию легко разбираемой, что актуально в условиях ограниченного пространства или в случае редкой необходимости подъема грузов.

Сборка кран-балки для гаража

Собирая своими руками грузоподъемный гаражный кран, необходимо последовательно выполнить ряд действий, согласно инструкции. Придерживаясь правил монтажа, удастся сделать конструкцию, которая исправно прослужит долгие годы. Ключевыми этапами сборки самодельного оборудования является подготовка каркаса и закрепление кран-балки для подъема, удержания и перемещения грузов.

Важно Конструктивные особенности стреловых пневмоколесных кранов

Как сделать каркас-основу подъемного механизма крана

Основная нагрузка приходится на стойки оборудования, поэтому для надежной фиксации конструкции требуется соорудить прочный каркас. Возведение элемента предполагает следующие действия:

Из металлических уголков при помощи сварочного аппарата делают ножки под кран и приваривают под углом 45 градусов с каждой стороны от трубы диаметром 110 мм. К стойкам привариваются металлические треугольники для создания распорок. Чтобы обеспечить движение конструкции к горизонтальному основанию, приваривают ролики по обе стороны стоек

Важно использовать ролики, предназначенные для металлических контейнеров, поскольку они способны выдерживать большой вес. Сверху конструкции располагают трубу, по которой передвигается подъемный механизм

Длина трубы зависит от размеров гаража и собственных требований к конструкции. Ролик для движения троса фиксируют на двутавр, которые предварительно приваривают по центру трубы. Для дополнительной устойчивости каркаса к балке приваривают трубу с квадратным сечением

Она располагается поверх балки таким образом, чтобы с каждой стороны оставался выступ 20 см. Поперечную трубу вставляют в трубу с квадратным сечением и делают сквозные проемы для фиксаторов с двух сторон. В отверстия вставляют крепежные болты и закручивают.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Процедура монтажа

Есть несколько типов конструкций, они отличаются друг от друга по назначению и устройству. Процесс сборки зависит от сложности конструкции.

Промышленность выпускает механизмы, оборудованные крюком. Они предназначены для подъема грузов общего назначения. Есть специализированные устройства — вместо крюка на них установлен грейфер или магнит.

Перед тем как начать сборку, нужно определить способ монтажа. Он зависит от местоположения крана, который может располагаться внутри цеха или на улице. Монтаж не займет много времени, но ряд грузоподъемных устройств устанавливают только после того, как будут проложены подкрановые пути.

Если кран нужно сделать в помещении, то перед монтажными работами проверяют состояние стен. Они должны выдерживать вес конструкции и груза.

На первом этапе работ сооружают железнодорожные пути, по которым будет перемещаться мостовой механизм. Безопасность зависит от качества креплений двутавра кранового и других элементов, поэтому все узлы конструкции тщательно проверяют.

Элементы раскладывают на земле в том месте, где должно стоять грузоподъемное устройство. Работу начинают со сборки металлических опор — механизм будет располагаться на них. Все части перед монтажом осматривают, они не должны иметь трещин или других дефектов.

Опоры можно устанавливать на расстоянии от стен, ведь они не обязательно должны охватывать всю ширину помещения. Когда они будут готовы, переходят к установке кран-балки. При сборке используются профили-двутавры.

Мостовой кран поднимают после завершения сварочных работ. Сначала рабочие устанавливают электрическое оборудование, после этого они прикрепляют электроталь. Ее размещают в середине балки; для крепления используют струбцины.

На завершающем этапе монтажа кран-балки подвесной ее концы фиксируют на подкрановых путях. Обязательно устанавливают ограничители перемещения. Это делают для того, чтобы предотвратить сход крана с путей.

Подвесную кран-балку монтируют без опор. Они не нужны, ведь подкрановые пути прокладывают по перекрытиям здания.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера – кран балка своими руками из подручных материалов.

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

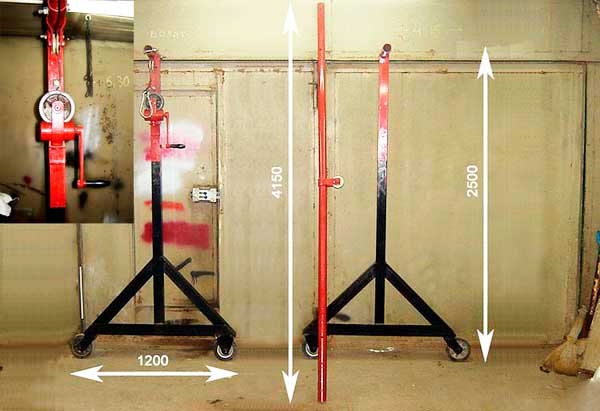

Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
Для оснований и диагональный опор – уголок 100х100 мм.
Болты М 16 для крепления опор к штангам.
Колёса (например, от складской тележки) – 4 шт.
Ручная лебёдка грузоподъемностью до 1 т.
Трос и ролики (например, от привода дверей лифта).

Кран-балка необходим для перемещения различных грузов

Устройство кран-балки

Механизм представляет собой П-образную конструкцию (мост) с подъемным механизмом. В крупных автомастерских обе части могут быть подвижными. Мост движется по рельсам, подъёмник – по пролётной балке. В гаражах для экономии места рельсы не прокладывают, а мост оснащают колёсами.

Устройство кран-балки состоит из опор, пролетной балки и подъемного механизма. Опоры свариваются из металлических труб и швеллера. В качестве грузоподъемного механизма используется ручная или, реже, электрическая лебедка.

Краны-балки относятся к типу «управляемая с пола» в отличие от тех, которыми манипулируют из кабины. Для облегчения труда механика гаражный кран может быть оборудован электрической лебёдкой

. Это увеличит расходы на изготовление и обслуживание, но при необходимости часто демонтировать двигатели и другие тяжёлые агрегаты, окупит себя. В сельской местности, где есть перебои с электричеством, недостаточная мощность или перепады напряжения, стоит отдать предпочтение ручной лебёдке. Особенно если речь идёт о личном гараже, а не частной мастерской.

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
Приварить пролётную трубу, чтобы получилась П-образная конструкция.
Установить колёса.
Приварить к одной из боковых опор лебёдку.
Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Важно Технические характеристики автомобильной крановой установки КС-3574 на базе Урал-5557

Чертеж крана

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

Инструменты и материалы

Для создания в гараже данного механизма потребуются следующие инструменты и материалы.

Металлопрокат – уголок, швеллер, двутавр.
Подшипники разных размеров.
Сварочный аппарат с электродами.
«Болгарка».
Дрель или сверлильный станок.
Исполнительный механизм – таль, тельфер.
Инструмент для разметки (линейка или штангенциркуль, рулетка, мел или маркер)
Болты, шайбы, гайки.

Длина металлопроката подбирается исходя из размеров помещения, а его марка определяется из расчетов, указанных далее. Подшипники можно взять любого подходящего размера. Количество подбирается по принципу: 4 шт. для одной салазки, 4 шт. – для второй, плюс 4 шт. для каретки (корпуса подъемника). Итого: 12 штук. Подшипники для салазок должны быть одного размера, в каретку можно установить подшипники такого же размера или на один размер больше или меньше. Болты для крепления необходимо подбирать с крупной метрической резьбой. Исполнительное устройство подбирается по соответствию его максимальной грузоподъемности расчетным нагрузкам.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Кран балка для гаража своими руками

Два варианта построения бизнеса по кузовному ремонту автомобилей. И так способ первый.

Вы в одном лице и мастер и директор. Как правило такие мастерские имеют небольшой финансовый оборот в силу ограниченного количества работников мастеров. Как правило кузовным ремонтом занимаются в своих гаражах или берут в аренду небольшие помещения. Регистрация индивидуального предпринимательства в таких случаях можно сказать практически не требуется, так как суммарный денежный оборот наличных средств не превышает все заданные пределы в рамках Российского законодательства. Если в ваших планах именно такая мастерская, то первое что вам необходимо:

1. Небольшой гаражный бокс, чтобы в нем можно было проводить единовременный ремонт от одного до трех автомобилей. 2. Несколько человек для выполнения различной подсобной работы — принеси подай. 3. Необходимое оборудование — различные виды сварок для кузовного ремонта и сопутствующий инструмент.

Во втором случае, когда вы хотите открыть нормальный бизнес, с регистрацией и налогами, заморочек потребуется немного больше, но основная смысловая их нагрузка остается прежней.

1. Помещение, желательно на территории какого-нибудь предприятия, так как в этом случае будет охрана включена за небольшую доплату охранику. А это уже плюс. 2. Кредиты на приобретение всего необходимого оборудования. После чего так же вам стоит все это дело застраховать от возможных рисков. В большинстве случае страхуется имущество на пожар и кражу. 3. Поиск квалифицированного персонала. Если вы не разбираетесь в ремонте автомобилей, то доверьте это дело профессионалу в своей отрасли. 4. Следующий этап становления вашего бизнеса — это регистрация в налоговой системе.

Tags: Кран балка для гаража своими руками

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

поперечной трубы,
квадратных стоек на треугольных опорах, оснащенных колесиками,
ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

двутавровые балки,
гидроцилиндр,
втулки,
насос,
распределитель на две секции.

Подвижная и более простая, стационарная кран балка в гараже своими руками – вполне выполнимо, если есть сварочный аппарат и два дня свободного времени. Для профессиональной авторемонтной мастерской проще купить готовое подъемное оборудование.

Если необходимость в кране бывает редко, то дешевле сделать простой и надежный подъемник самостоятельно. Такой самодельный кран легко подымет вес до 800 кг, а этого для ремонтных работ в гараже вполне достаточно.

Для того чтобы сделать каркас для небольшого крана балки в стандартном гараже своими руками понадобятся следующие материалы:

балка двутавровая (4 – 4,5 метра) – нужный метраж зависит от высоты гаража;
труба (диаметр 10-12 см), длина 2,4 метра – 2 штуки;
одна квадратная труба (10х10 см);
уголки (10х10);
ручная таль и тельфер;
болты (М16) с гайками.

Если планируете строить передвижную кран-балку, то нужно еще четыре ролика и тельфер.

Порядок работ по изготовлению каркаса крана своими руками:

свариваем ножки крана — к двутавровой трубе надо приварить уголки с двух сторон;
расположение уголка – под углом 45 градусов. Получаются своеобразные ребра жесткости, которые будут прочно фиксировать стойку, на которую приходится основной вес переносимого краном груза;
свариваем на каждой стойке крана по два треугольника, распорки.

если кран балка передвижная, то с двух сторон снизу, на каждой стойке на горизонталь надо приварить по ролику – подойдут обычные ролики для металлических контейнеров, мебельные не выдержат веса;
сверху, в качестве перекладины закрепляем трубу, по которой будет двигаться подъемный механизм;
по центру трубы привариваем двутавр для крепления ролика, по которому будет двигаться стальной трос подъемного механизма крана.

сверху двутавровой балки привариваем кусок квадратной трубы (для придания жесткости каркасу) – 40 см. Труба должна выступать по обеим сторонам минимум на 20 см. Получается, что боковая стойка расположена посередине трубы жесткости перекладины;
в квадратную трубу вставляем поперечную трубу перекладины каркаса;
просверливаем сквозные отверстия под болты креплений с двух сторон квадратного держателя и в самой трубе перекладины – нужна жесткая надежная фиксация с двух сторон вертикальной стойки.

Получается П-образная конструкция каркаса крана, которая установлена на жестких ножках распорках, а по верху жестко закреплена болтами труба перекладина.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Важно Мотоблоки Нева МБ с редуктором МультиАгро против обычного: сравнение, устройство, схема в разрезе, отзывы

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Facebook X ВКонтакте

Как сделать кран-балку своими руками, материалы и инструменты, расчеты, сборка и установка

Виды подъемных механизмов

Лебедка из троса и куска трубы

Подъемно – поворотные ворота
