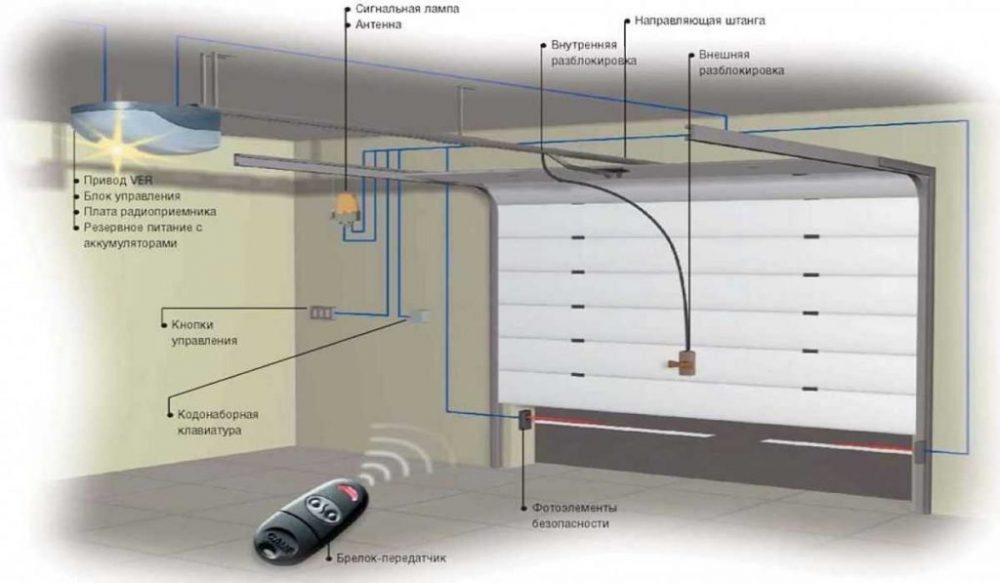

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Распашные ворота своими руками

Рассмотрим построение ворот самостоятельно, на примере самой простой и надежной конструкции распашных ворот.

Для начала работы необходимо закупить нужные для конструкции расходные материалы, подготовить (или также докупить) инструменты. Имея материалы и технику можем приступать к работе.

Необходимые материалы для распашных ворот: профили, листы металла, стальные уголки.

Проектирование системы ворот гаража

Далее рассмотрим самый важный этап в постройке ворот – их проектирование

Важно измерять все детали постройки, проверять их уровнем

Проектирование объемов створ ворот, вместе с их особенностями необходимо подготовить заранее. Это поможет учесть все желания владельца будущих ворот и даст определенность в дальнейших действиях.

Набросок эскиза будет простой частью всей работы, для этого необходим обычный лист бумаги. На нем размеряются все основные элементы, а также места соединения петель и расположение замка.

Высота и ширина гаража, как уже было сказано должна быть на определенное расстояние отходить от размеров автомобиля. Чем больше – тем лучше, удобнее.

Общий размер ворот будет варьироваться от 2 до 3 метров в высоту. Что касательно рамы – 5 метров.

Ширина ворот обычно не превышает 2.5 метра.

Работа с рамой ворот

Изготовлением рамы ворот лучше всего заниматься на моменте возведения стен сооружения гаража.

Такое решение поспособствует закреплению ворот в теле постройки, а также обнадежит и добавит прочности.

Возведение стен приостанавливают на этапе, когда фронтальная стена достигла полметра кладки, в это время рабочие занимаются монтажом рамы ворот, а только затем продолжают работу со стеной:

• Для изготовления рамы пригодятся уголки из стали размерами 65 мм, полосы 2-3 сантиметра в ширину и 2-4 мм в толщину.
• Закреплять раму необходимо будет с помощью арматурного прута, работа производится в проеме самого сооружения рамы.
• В инструментах довольно простой набор любого строителя — рулетка, болгарка, уровень, сварка.

Изготовление каркаса

Поговорим о требованиях для изготовления створчатого каркаса. Габариты этого изделия должны быть меньше чем каркас самих ворот.

Если говорить о воротных створках, они изготавливаются из листового материала. Самым подходящим будет лист, от 2 мм толщиной.

Установка ворот

Первым делом происходит установка рамы ворот, внешняя и внутренняя:

Важно помнить, что устанавливать каркасную часть необходимо на этапе построения фронтальной стены гаража. Используя уровень и угольник, проверяйте ровное расположение каркаса.
Соединение обеих рам происходит с помощью металлических пластин

Их ширина примерно 40 мм. Привариваются же рамы с расстоянием 60 мм.
Верхняя часть каркаса требует приварки арматурной прутки (15-20 см). Это поспособствует надежной фиксации в проеме.
Далее выкладывается фронтальная стена здания, это делается способом вымуровавыния прутки в кладку.
Для конструкционной вершины понадобится балка перекрытия, металлическая или бетонная, на ваше усмотрение.
Последним этапом происходит накладывание створок на петли и проверка всей работы ворот. Важно, чтобы ничего не мешало им открываться и закрываться.

Установка замков, утепление

Для утепления вы можете использовать различное множество материала. Например пенопласт, минвату. Самым распространенным вариантом сейчас считается утепление пенополистеролом:

• Материал, который вы решили использовать, необходимо зафиксировать облицовкой, например таким материалом как вагонка.
• Далее раскладывается утеплитель внутрестворочно.
• Сверху рекомендуется набить фанеру.

Что касательно замков. Тут вы уже можете решить самостоятельно, какой сложности запорная система вам необходима.

Если брать самые популярные варианты, это такая система, в которой одна из створок закрывается внутри ворот, а другая снаружи самим замком.

В этой статье мы на примере рассмотрели основные требования в построении гаражных ворот, разобрались с типами ворот.

Начертили схему, помечая на ней самые важные детали. Изготовили каркас и раму ворот. Оснастили их замком и утеплили.

Придерживаясь советов и всех деталей данного текста, учитывая и перепроверяя размеры ваших изделий – отличные ворота, можно сказать, уже стоят у вашего гаража.

И они будут служить вам долгое время, защищая от злоумышленников.

Сам процесс постройки обычно занимает 2-3 дня. И то, это если вы хотите заморочиться с дизайном и сделать что-то уникальное. Удачи.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно! Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме. Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей

Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Компании-производители

Сегодня популярны ворота для гаража подъемного типа. Основным достоинством конструкции считается надежность в эксплуатации. Стандартные размеры подъемных гаражных ворот у изготовителей отличаются. Популярными являются производители, подробно описанные на нашем сайте в разделе Vorota:

1. Hormann (Херман). Минимальный размер – 2,2х1,88 м, максимальный – 6х3 м. Шаг изменения равен 12 см.
2. DoorHan (Дорхан). Длина бывает 2,5, 2,75 и 3 м, высота – от 2,2 м с размером увеличения 10 см. Существует множество комбинаций разных размеров ворот. Но необходимо учесть, что в конструкции используются различные типы направляющих. То есть ограничена возможность увеличения размеров.
3. Ryterna (Ритерна). Ширина бывает 2,5 и 3 м. Варианты высоты – 2,15, 2,26 и 2,37 м. Так, компания изготавливает шесть стандартных типоразмеров.
4. Alutech (Алютех) изготавливает самое большое количество разных типоразмеров. Ширина – от 2,2 м, высота – от 2,9 м. Обе характеристики могут увеличиваться с шагом 12 см, создавая огромную линейку разных размеров.

Обозначение габаритов на схеме

Чтобы определить массу, можно сделать самостоятельный расчет: примерно на 1 м2 приходится 14 килограммов. Во время расчета нужно учесть, что у различных изготовителей полотна из железа отличаются в силу разных особенностей технологии производства.

Ширина и высота проема

Единых стандартных размеров ворот нет. Как нет общих стандартов размеров транспортных средств. Потому производители изготавливают множество типоразмеров гаражных ворот с учетом определенного шага увеличения. Это позволяет выбрать вариант почти для любой машины.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Возможности автоматизации ворот

При помощи специальных устройств процесс открытия ворот можно полностью автоматизировать. Можно использовать использование устройства с креплением в потолок или осевого привода. В первом случае соединение подъемника с воротами осуществляется при помощи цепей. Данный вариант является более дешевым, чем использование осевого привода, но подходит он только для стандартного и низкого типов подъема. Второй вид конструкции принято устанавливать над верхней осью. Этот вид привода является более мощным и дорогим. Используется в ситуациях, когда есть достаточно пространства для установки привода на верхней оси.

Современные технологии позволяют осуществлять запуск привода, как с панели с пусковой панели, установленной на стене гаража, так при помощи использования дистанционных устройств контроля или смартфона.

Заключение

В конце статьи хочется подвести итоги:

Чтобы получилось правильно размеры ворот для гаража, следует брать во внимание множество факторов. Размеры автомобиля или другого транспортного средства, которое находится в гараже на хранении, система открытия, возможность использовать дистанционное управление, вероятность продажи старой и покупки новой машины большего размера. Это поможет вам со всей ответственностью подойти к выбору определенного варианта ворот, который удовлетворит все ваши потребности по максимуму

Ширина ворот должна может быть рассчитана просто – измерьте размеры машины и прибавьте к значению от 0.6 до 0.8 метров. Полученное число метров будет достаточным для того, чтобы выполнять маневры внутри помещения и не будет препятствовать выезду и въезду. Обычный размер составляет от 2.8 метров в  ширину и 2.5 метров в высоту. Но нельзя исключать вероятность индивидуальных проектов, где нужны гаражные ворота с необычными размерами

Это поможет вам со всей ответственностью подойти к выбору определенного варианта ворот, который удовлетворит все ваши потребности по максимуму. Ширина ворот должна может быть рассчитана просто – измерьте размеры машины и прибавьте к значению от 0.6 до 0.8 метров. Полученное число метров будет достаточным для того, чтобы выполнять маневры внутри помещения и не будет препятствовать выезду и въезду. Обычный размер составляет от 2.8 метров в  ширину и 2.5 метров в высоту. Но нельзя исключать вероятность индивидуальных проектов, где нужны гаражные ворота с необычными размерами.

На размеры ворот гаража может влиять сразу несколько факторов. По этой причине не стоит недооценивать каждый, так как даже при малейшей ошибке или огрехе в расчете моет появиться нарушение характеристик эксплуатации изделия, а из-за этого снизится функциональность строении в целом. С учетом всех рекомендаций и при подходе к процессу подбора такого элемента вы сможете создать прекрасную оснастку гаража и сделать максимально подходящие ворота.
