Выбор лучшего компрессора для гаража и можно ли сделать своими руками

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.

2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

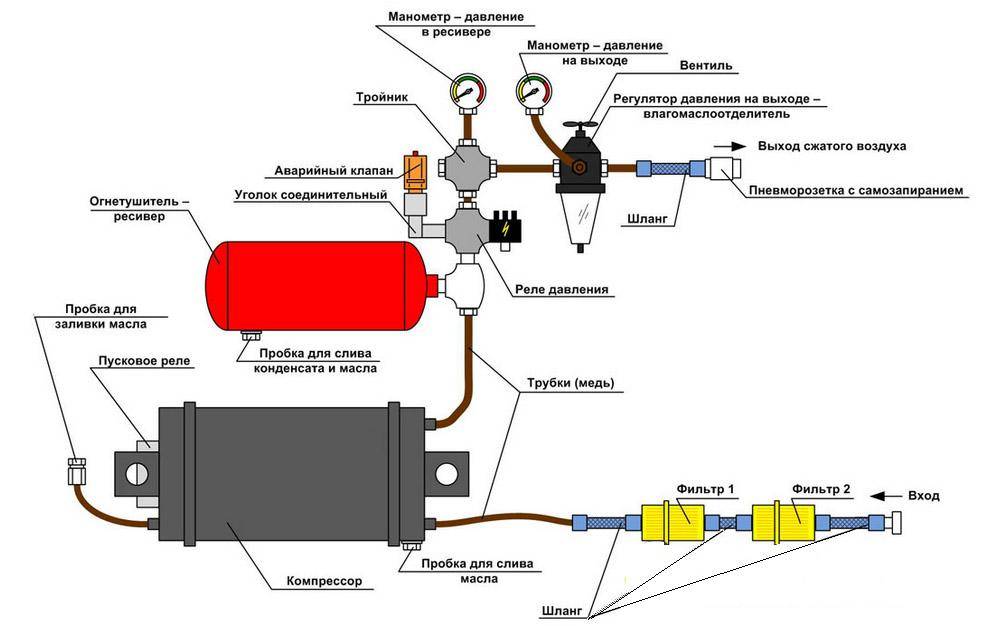

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Заключительные работы

При помощи переходника необходимо установить регулятор давления, обладающий манометрами, два крана для выходов шлангов.

ОБРАТИТЕ ВНИМАНИЕ!

• Антенна для 3g модема — советы по выбору модели и мастер-класс изготовления устройства (95 фото)

• Как пристроить веранду к дому своими руками: готовая инструкция с фото и описанием всех этапов

• Подсветка монитора — простая инструкция как правильно установить и подключить подсветку своими руками (80 фото и видео)

Затем нужно подключить электрику. Для этого потребуется разобрать корпус реле давления и получить доступ к контактам. К ним подводим трехжильный кабель. Каждый из них распределяем согласно требованиям заземления.

После проведения всех работ произвести пробный запуск устройства.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Рейтинг масляных компрессоров

Работа нагнетателя масляного типа основана на использовании картерного масла для смазывания поршневой системы, двигателя и отвода излишков тепла от работающих узлов. В сравнении с безмасляными данные агрегаты показывают больший КПД, увеличенный ресурс и могут долгое время работать без отключения. К недостаткам относятся шум и попадание масла в воздух, что можно решить установкой воздушного фильтра. Ниже представлены лучшие компрессоры масляного типа на сегодняшний день.

ELITECH КПМ 200/24

Плюсы

• производительность 198 л/мин.
• объем ресивера 24 л
• регулировка давления, манометр
• на 2 колесах
• 2 ступени сжатия

Минусы

шумный

От 4 999 ₽

Отечественный компрессор для покраски мощностью 2,2 л. с. (1,5 кВт) хорошо справится и с пескоструйными работами, и с подкачкой колес в машине. Работает от сети 220 В, причем имеет 2 цилиндра и 2 степени сжатия воздуха. Прорезиненные колеса облегчают транспортировку 25-кг аппарата.

Denzel PC 2/50-350

Плюсы

• мощность 2,2 кВт
• удобство транспортировки
• скорость 350 л/мин.
• ресивер объемом 50 л
• защитный клапан

Минусы

высокий пусковой ток

От 12 262 ₽

Данная модель имеет лишь один недочет – высокий пусковой ток, поэтому для работ на даче заранее позаботьтесь о стабилизаторе напряжения либо дополнительном пусковом конденсаторе, говорят покупатели, которые выбрали этот компрессор для покраски дома. Остальные характеристики – сплошь плюсы: защита от перегрева, перегрузки, резиновые опоры, огромная скорость наполнения ресивера.

Принципы нагнетания воздуха

Компрессор – это устройство для сжатия и хранения воздуха под давлением. Он приводит в действие различные пневмоинструменты. Компрессор для гаража может использовать разные способы сжатия воздуха. В них включают:

• поршневой;
• роторный;
• мембранный.

Роторные устройства, в свою очередь, делятся на собственно роторные, спиральные, винтовые.

Поршневые

Такой тип устройств широко распространен, их конструкция отработана и цена невысока. Покупателей привлекает также простота обслуживания и ремонта.

Поршневые компрессоры подразделяются на два основных вида:

• Сухие. Уплотнение поршня и его смазка осуществляется графито-пластмассовыми кольцами.
• Масляные. Кольца сделаны из чугуна, их нужно постоянно смазывать, а потом удалять масляную взвесь из сжатого воздуха. Ресурс службы до замены колец выше, чем у компрессоров сухого типа.

По схеме привода различают следующие разновидности:

• Соосные, или коаксиальные. Двигатель и компрессор имеют общий вал. Схема получается компактной, но создает много шума и вибраций.
• Аксиальные. Крутящий момент передается через клиноременную передачу. Обладают большими габаритами, но меньшей шумностью. Их удобнее ремонтировать.

Агрегаты обладают средней производительностью и отлично подходят для гаража.

Роторные

Такие аппараты сложнее по конструкции и существенно дороже поршневых. Ремонтировать их получается только в сервисном центре с участием квалифицированных специалистов и специального оборудования.

При высоких затратах компрессоры этого типа обеспечивают высокую производительность, низкий уровень шума и вибраций.

Популярны также две более сложных модификации роторной схемы сжатия:

• Винтовая. Воздух сжимается двумя вращающимися рядом Архимедовыми винтами со специально рассчитанным профилем. Просвет между рабочими поверхностями уменьшается по мере прохождения воздуха вдоль шнеков. В схеме нет клапанов, поэтому шумность в несколько раз ниже, чем у поршневых устройств.
• Спиральная. Шнеки располагают под небольшим углом друг к другу.

Роторные системы требуют продолжительного прогрева для выхода на рабочий режим, поэтому их обычно применяют на производствах с большим объемом постоянных работ.

Мембранные

Сжатие воздуха осуществляется эластичной мембраной, выполненной из резины или фольгированной пленки. Мембрана периодически изменяет свою форму под воздействием вращающего эксцентрика.

Демонстрируют малую производительность, могут поднять давление до 2-3 атмосфер. Не загрязняют сжимаемый воздух, часто используются в пищевых и фармакологических производствах. Просты и удобны в ремонте, нарабатывают по 100 тыс. часов ресурса.

Процесс работы

Самодельный компрессор для гаража состоит из нескольких узлов. У каждого своя функция. Сборку проводят последовательно. Начинают со станины, так как все детали будут крепиться к ней.

Сборка станины

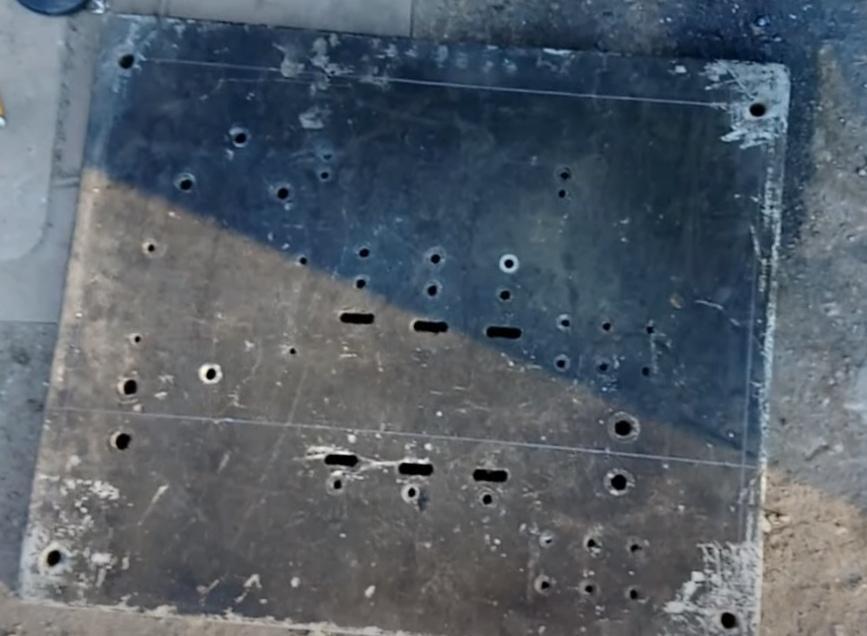

На листе гетинакса начертить прямоугольник нужного размера (50×30 см). Потом, прикладывая колесо, в каждом углу наметить точки крепления. Болгаркой вырезать заготовку станины. Дрелью просверлить отверстия и прикрутить на болты колеса.

Установка электродвигателя и механической части

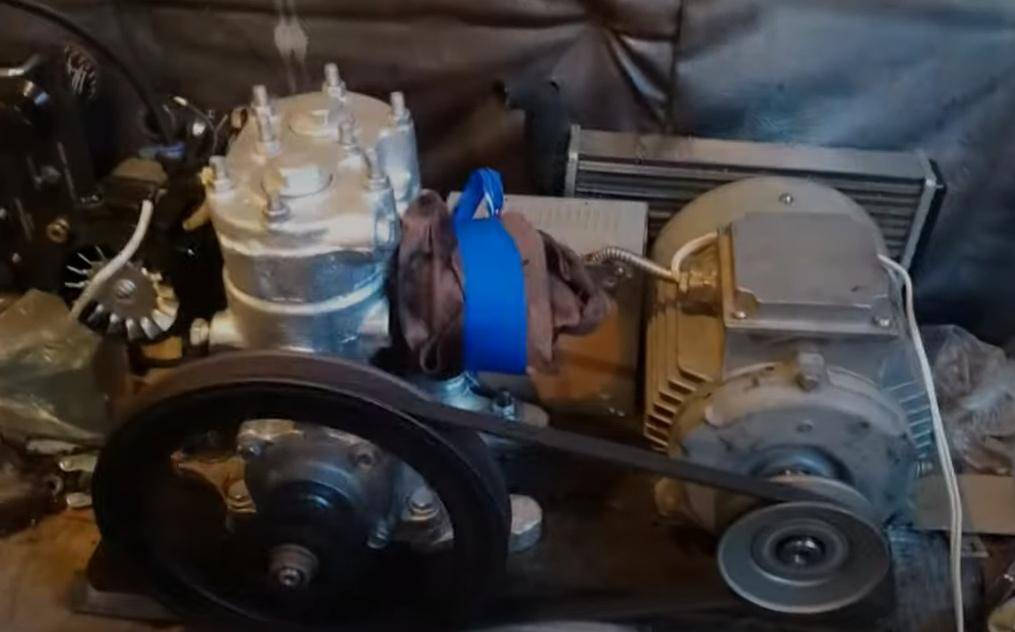

По правому краю станины устанавливают электродвигатель, крепят жестко на болты. Слева от него размещают компрессор. Шкив, взятый от автомобильного генератора, приваривают на втулку.

Сборка воздушной части

В схему воздушной части входят воздушный фильтр, который стоит на заборе воздуха. Для его установки используют резиновую муфту с резьбовым соединением. Он сменный и легко откручивается.

Ресивер, регулятор давления, влагомаслоотделитель, реле давления и воздушный пистолет соединяют шлангами. Включение в схему регулятора давления обеспечивает автоматический режим работы компрессора. Давление можно выставлять от 0 до 10 атмосфер.

Сборка блока охлаждения

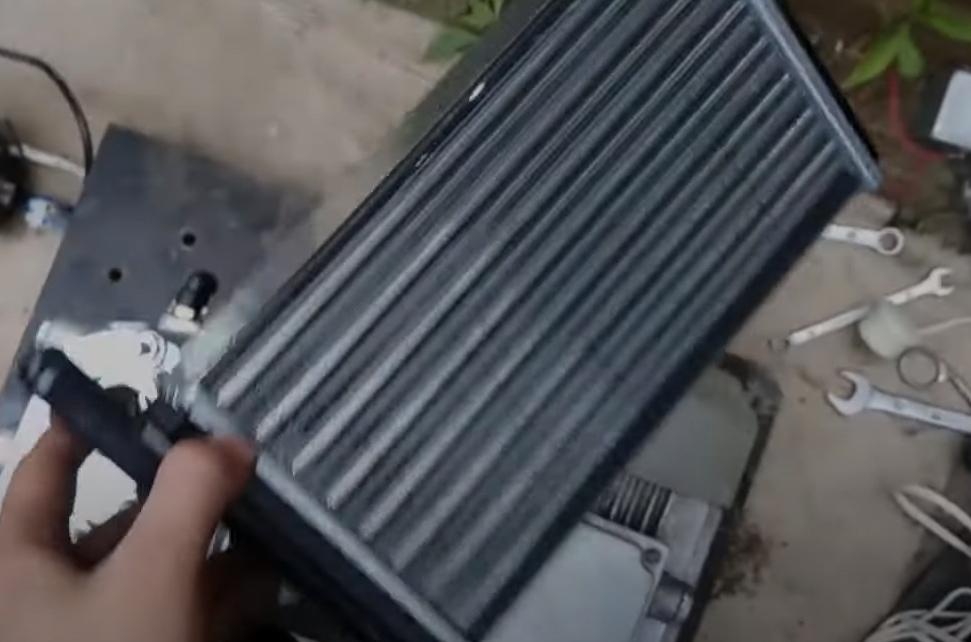

Во время длительной эксплуатации возможен перегрев компрессора. Чтобы его исключить, в схему добавлен блок охлаждения. Главным элементом является радиатор. Его устанавливают на двигатель и соединяют патрубком с расширительным бачком.

Такое решение многофункционально. Происходит охлаждение двигателя и обдув радиатора. Необходимое движение жидкости обеспечивает электрический насос (помпа), который вмонтирован в расширительный бачок.

Рейтинг ременных компрессоров

Нагнетатель масляного типа наиболее востребован на рынке благодаря надежности и выносливости. Масло смазывает активные узлы компрессора, предохраняя их от износа, и отводит лишний жар, поэтому аппарат служит долго. Рассмотрим лучшие предложения этого года.

Remeza SB4/S-100.LB30AV

Плюсы

• 2,2 кВт
• ресивер на 100 л
• колеса, упор
• 420 л/мин

Минусы

нет регулировки давления

От 39 915 ₽

Мощный нагнетатель с вертикальным ресивером работает от обычной розетки 220 В, хотя создает 10 бар давления. При 2 цилиндрах у агрегата 4 поста, но ступень накачки всего одна. Для перемещения 90-кг прибора стоят прорезиненные колеса.

FIAC AB 50-360

Плюсы

• ресивер на 50 л
• 360 л/мин.
• защита от перегрева, перегрузки
• датчик масла, манометр

Минусы

быстро забивается фильтр

От 21 160 ₽

В этом компрессоре ресивер стоит горизонтально, что повышает устойчивость. Прибор оснащен нестандартным контактом байонет, поэтому подбирайте соответствующий шланг. Сам компрессор собран добротно, неприхотлив, плюс системы защиты не дают заклинить.

Необходимые материалы и инструменты

Главным элементом схемы самодельного компрессора является электродвигатель. Помимо него, нужны:

• 2 шкива разного диаметра;
• регулятор давления;
• реле давления;
• сменный воздушный фильтр;
• влагомаслоотделитель;
• ремень;
• болты, хомуты;
• шланги;
• ресивер;
• воздушный пистолет;
• расширительный бачок;
• радиатор;
• конденсаторы;
• компрессор.

Станину для компрессора лучше сделать из гетинакса. Подойдет пластина размером 50×30 см толщиной 3 см. Выбор оправдан. Металл будет утяжелять конструкцию, но при этом он прочный, легкий, может эксплуатироваться в большом диапазоне температур. А также обладает хорошими электроизоляционными свойствами. Для сборки станины нужны 4 мебельных колеса, 16 болтов.

Для работы также потребуются электроинструменты (болгарка, дрель), отвертки, ключи, сверла.

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».
Есть нюансы, которые надо соблюсти:

1. 1. Донорская емкость не должна иметь коррозийных и механических повреждений
   2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
   3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

Важно! Не стоит полагаться на свою внимательность. Если вы «перекачаете» колесо – оно просто лопнет, наделав много шума и пыли

Если же лопнет стальной баллон – разлетевшиеся осколки могут привести к тяжелым увечьям, вплоть до летального исхода. Едва-ли ваша емкость будет новой, соответственно запас прочности еще ниже.

1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

• в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
• нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
• еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

• обязательно вулканизируем камеру, если есть утечка воздуха;
• теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
• второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
• сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Рейтинг компрессоров для гаража от 50 л

Если гараж служит не только укрытием для автомобиля от непогоды, а еще и местом, где машина приобретает лоск, причем не только ваша, без мощного компрессора вы вряд ли обойдетесь. Ведь распыление краски и постоянная работа пневмоинструментов требуют надежного и безотказного нагнетателя. В нашем топе собраны лучшие компрессоры для гаража с объемом ресивера на 50 литров по адекватной цене.

ELITECH КПМ 200/50

Плюсы

• защитный кожух
• резиновые колеса
• евроразъем (рапид)
• неприхотливый к условиям эксплуатации
• 8 бар, 198 л/мин.

Минусы

• 1 ступень сжатия
• мощность ниже заявленной

От 6 595 ₽

Недорогой и простой компрессор подходит для работы в сложных условиях (низкое напряжение, запыленность). Судя по отзывам, запускается даже при 195 В, но лучше ставить стабилизатор. Вынослив и надежен, как АК-47, только производительность в мануале слегка превышает реальную: 198 против 130 л/мин.

Aurora GALE-50

Плюсы

• производительность 12 л/мин.
• устойчивый
• компактный
• 2 поста

Минусы

• 1 ступень сжатия
• шумный

От 13 895 ₽

Двухцилиндровый масляный компрессор с прямым приводом создает 8 бар давления и нагнетает (всасывает) воздух со скоростью 412 л/мин. Но степень сжатия лишь 1, это недочет. Зато здесь стоит индикатор уровня масла, манометр и предохранительный клапан.

Как сделать простой компрессор для покраски автомобиля

Для изготовления устройства необходимо приобрести:

• Ресивер, которым может быть автомобильная камера с покрышкой или без нее.
• Нагнетатель. Для этого используется автомобильный насос с манометром.
• Сосок от старой камеры.
• Ремкомплект для резины.
• Шило портняжное.

После подготовки необходимых материалов, можно переходить к изготовлению устройства.

Для этого:

• Ненужная автомобильная камера проверяется на герметичность, накачиванием ее насосом. Если воздух, держится можно выполнять следующий этап. При наличии утечек, места повреждений заклеиваются или вулканизируются сырой резиной.
• В подготовленном ресивере сверлится отверстие для установки дополнительного соска, через который будет выходить равномерно струя сжатого воздуха.
• Вклеивается добавочный штуцер и соединяется с краскопультом.
• В пульте выкручивается ниппель для свободного выхода потока воздуха.
• В родном соске камеры для авто ниппель остается и будет работать вместо клапана, удерживая избыточное давление.
• Опытным путем определяется в ресивере нужный уровень давления воздуха. При этом следует распылить краску на любую поверхность. Эмаль ложиться должна равномерно, без рывков. Манометром определяется величина избыточного давления.

Усовершенствованный удобный компрессор своими руками

Как сделать компрессор, который не будет уступать лучшим российским и зарубежным аналогам? Вам будут нужны следующие детали:

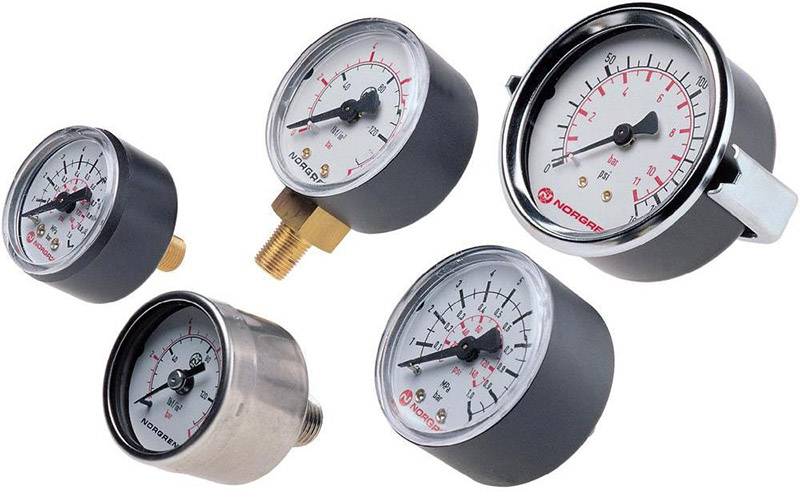

• обычный манометр;
• редуктор, обязательно выбирайте редуктор с фильтром, чтобы исключить попадание масла и влаги внутрь ресивера;
• любое реле для регулировки показателей давления;
• топливный фильтр (для бензина, а не для дизеля);
• соединительная муфта на четыре выхода водопроводная (внутренний диаметр 3/4);
• понадобятся переходники по диаметру для герметичных соединений деталей;
• хомуты большие автомобильные;
• ресивер;
• моторное масло – нужна вязкость не менее 10W40, краска для металла и присадка от ржавчины;
• тумблер электрический;
• шланг для масла;
• кусок толстой доски – это будет основа компрессора;
• шприц;
• метизы для креплений;
• силиконовый герметик и фумлента;
• колеса для мебели;
• фильтр для дизельного движка.

Половину комплектующих деталей можно обнаружить в любом гараже.

Подбираем двигатель для компрессора

Хороший двигатель для нашего компрессора – это запчасти от старого советского холодильника, в нем уже есть пусковое реле, это очень удобно, так как регулирует количество атмосфер в ресивере. Вам нужен движок от старого агрегата (Днепр, Донбасс, Ока), импортные модели дают меньшее давление в атмосферах.

Что нужно сделать:

• компрессор нужно прочистить, удалить ржавчину, смазать маслом внутренние детали и покрасить снаружи. На таком компрессоре три выхода – выясняем, где подача, а где выход струи воздуха, помечаем крестиком;
• Одна трубка в старых моделях запаяна, ее нужно аккуратно вскрыть, это будет отверстие для долива масла в компрессор.

Важно. Чтобы при отпиливании кончика стружка не попала внутрь компрессора

• выливаем старое отработанное масло и заливаем такое же количество полусинтетического масла, удобно заливать масло в компрессор шприцем на 2 мл;
• ставим заглушку из винта и герметизируем фумлентой;
• на выходную трубку устанавливаем масляный фильтр;
• крепим компрессор, баллон со сжатым воздухом и пусковое реле к доске.

Для сжатого воздуха удобно использовать бак от старого огнетушителя на 10 литров, больше не надо. Такой баллон выдерживает давление до 15 Мпа.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

https://youtube.com/watch?v=7dzawEMkjqU

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.
Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.
Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.

Лучшие профессиональные компрессоры

Когда нужна техника для интенсивного использования в течение всего рабочего дня, выбор стоит ограничить только профессиональными брендами и высокопроизводительными моделями. Класс «профи» отличает выносливость, возможность подсоединения любого сменного оборудования, наличие защитных функций. Часто такие компрессоры оснащают вместительными ресиверами, обеспечивающими эффективную работу и длительный срок службы.

Присутствуют и конструктивные отличия – ременный привод, наличие двух или четырех цилиндров, автоматический запуск при понижении давления. При разноплановой работе стоит отдать предпочтение быстросъемным коннекторам – это экономит время при замене съемного оборудования.

Лучшие профессиональные компрессоры прощают мастеру перегрузки и не подводят даже в жестких условиях. Брать их можно и для домашнего использования, однако производительная техника потребляет не менее 2 кВт и нередко требует подключения к сети с напряжением в 380 В.

Fubag VCF/100 CM3, 100 л, 2.2 кВт

Модель VCF/100 CM3 от Fubag – это профессиональное оборудование для использования в суровых условиях на протяжении полной рабочей смены. Она оснащена ременным приводом, двумя цилиндрами и тремя колесами для легкой транспортировки. Объемный ресивер снижает частоту рабочих циклов, что продлевает срок службы внутренних механизмов воздушного компрессора. Двигатель защищен от перегрузок, предусмотрен повторный автозапуск.

По мощности устройство уступает аналогам, что совершенно не влияет на производительность. На пике компрессор выдает 440 л в минуту, уступая лишь некоторым конкурентам своего класса. Единственная «ложка дегтя» у безупречного бренда – повышенный шум, достигающий 79 дБ.

Достоинства:

• отсутствие нареканий от пользователей;
• надежный и простой в использовании;
• подходит для интенсивной эксплуатации.

Недостатки:

высокий уровень шума.

Denzel PC 3/100-504, 100 л, 3 кВт

Производителем заявлено бытовое применение, но компрессор способен стабильно функционировать и в гаражной мастерской, и в промышленных условиях. Это самый лучший агрегат по производительности и КПД. Двигатель вынослив и неприхотлив, выдает 504 л/мин. даже при интенсивном использовании. Опытные пользователи отмечают качественную сборку, правильную работу защитных функций, реагирующих даже на малое превышение температурного режима. А также точную и конструктивно удобную регулировку давления. Воздушный компрессор подходит для любых видов работ – покраски, частного строительства, эксплуатации на СТО, использования пневмотехники.

Достоинства:

• быстросъемные коннекторы;
• эффективное охлаждение;
• автозапуск при давлении ниже 6 бар;
• хорошая балансировка чугунного вала;
• в комплекте розетка для подключения к сети в 400 В.

Недостатки:

не работает от сети 220В.

FIAC AB 100-360, 100 л, 2.2 кВт

Мощный 100-литровый компрессор белорусской сборки класса «профи» разработан для интенсивного использования: эффективное охлаждение, производительность 360 л/мин, рабочее давление 10 бар. На выходе оператор получает около 270 л/минуту, чем FIAC уступает некоторым конкурентам. Впрочем, этого хватит, чтобы перекрыть 85% потребностей производственного масштаба.

Для защиты от попадания инородных предметов сверху установлена решетка. Компрессор подходит и для опытных мастеров, и для новичков – для использования достаточно подключить его к сети в 380 В. Компоновка довольно грамотная и обеспечивает легкий доступ ко всем узлам, упрощая обслуживание.

Достоинства:

• поршневые блоки итальянского производства;
• есть возможность быстро слить конденсат;
• надежность и практичность;
• раздельная компоновка электрического двигателя и головки компрессора;
• дополнительные защитные функции и точный, чуткий термостат.

Порядок работы

Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять. С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину. Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана. Затем следует изготовить раму для устройства. На раму-основу закрепляют мотор и баллон-ресивер. К вводной трубке следует присоединить топливные фильтры. Проводку мастерят при использовании реле давления, тумблера и реле пуска

Установить пусковое реле важно сразу в правильном положении согласно метке. Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу

Затем требуется установить манометр и шланг с запирающейся розеткой.

Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

• проверить плотность и надёжность всех соединений;
• осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.
