Возведение кирпичных колонн
Зачастую кирпичные столбы к ограждениям выполняют в 1,5 или 2 кирпича, то есть сечение получается 38х38 см и 51х51 см, высота может достигать 3 м. Кладка осуществляется со смещением – шов, получившийся снизу, перекрывается кирпичом верхнего ряда.
Говоря о порядке работ, стоит отметить, что она начинается с того, что расстилается двойной слой рубероида. Это необходимо для того, чтобы кирпичная кладка не впитывала в себя влагу из почвы, что может стать причиной ее растрескивания.
После этого делается разметка расположения колонн. По их размерам наносится слой раствора толщиной несколько больше 10 мм, на который выкладывается первый слой кладки – цоколь.
Схема установки ограды с кирпичными столбами
Материал выравнивают со всех сторон при помощи молотка с резиновой рабочей поверхностью. Мастера советуют: перед тем как начать строительство цоколя, кирпич необходимо на пару секунд положить в воду, чтобы смесь медленней высыхала и можно было без труда исправить неточности.
Также благодаря этому можно легко вытереть кирпич от лишнего раствора, который необходимо сразу удалить.
Второй ряд выкладывается также на смесь, но со смещением, чтобы закрыть шов. Кирпичи выравнивают и сверяют соответствие размерам рулеткой. Даже минимальное смещение недопустимо. Поэтому если оно обнаружено, то кирпичи сдвигают ближе постукиванием по торцу стройматериала. Если бока не промазаны раствором, то необходимо им заполнить вертикальные швы. Все дальнейшие ряды выкладывают по такой же аналогии.
Чертеж устройства фундамента для забора
Что учесть
Если между армирующим основанием столба есть пустота, она заливается при небольших размерах кладочным раствором. Если расстояние довольно большое, то экономнее засыпать пространство щебнем, который утрамбовывают и заливают раствором из песка и цемента.
Также профессионалы рекомендуют по окончании работ на верх столба поставить колпак из металла, что необходимо для защиты кирпича от лишней влаги.
Подробнее обо всех этапах возведения фундамента под забор можно посмотреть на видео ниже.
https://youtube.com/watch?v=LbUdpHTHwVM
Выбор материала
Первый этап связан с конструктивными характеристиками и будущим местом расположения на участке.
Перед началом закупок желательно составить подробный эскизный проект, в котором учитываются мельчайшие нюансы: расположение будущего забора, особенности фундамента (ширина и уровень), место для калитки и ворот. Грамотные подготовительные работы предотвратят дополнительные материальные затраты и сведут на нет появление трещин или деформацию конструкции.
Расход материалов для забора из кирпича и профнастила своими руками:
- кирпичная кладка (обычно в 1,5 кирпича) может иметь различную высоту, но должна быть на 100-150 мм выше стального листа;
- песчано-цементная смесь;
- стальная арматура, закладываемая внутри кирпичного столба, увеличивает стойкость кладки к нагрузкам;
- металлические закладные детали, необходимые для продольных направляющих при монтаже профилированных листов, с помощью сварки связываются со стальными горизонтальными прогонами;
- профильная или стальная труба размером 88 х 2,8 мм, армированная в кирпичные столбы, в которых будет установлены калитка и ворота;
- бетонные или металлические колпаки, устанавливаемые на верх кирпичной кладки, выполняющие защитную функцию (предохраняет столбы от агрессивных природных воздействий);
- армированный бетон (марка М200);
- стальные профилированные листы.
Толщина листа должна начинаться от 0,5 мм и больше, высота – С10-С8.

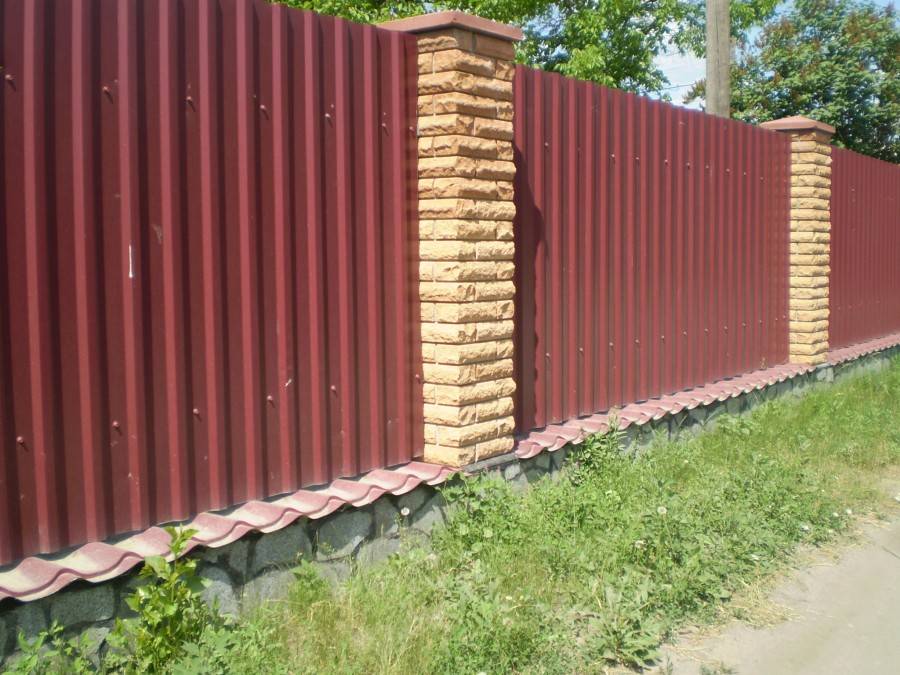

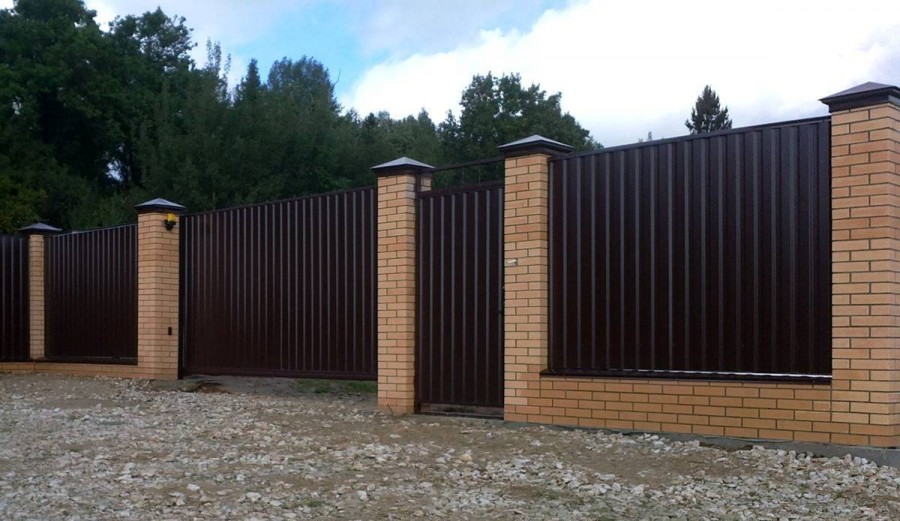

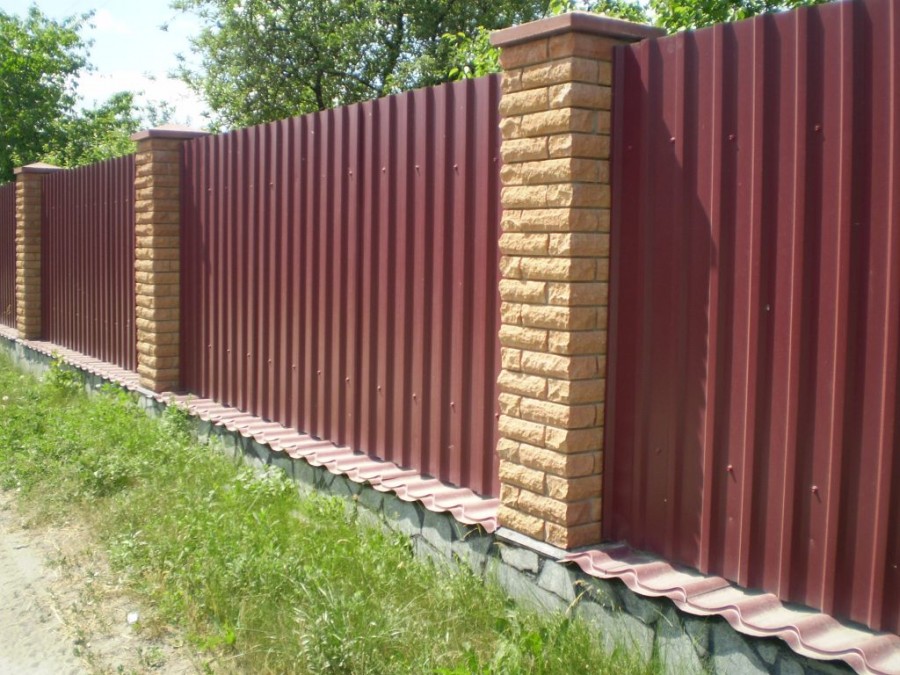

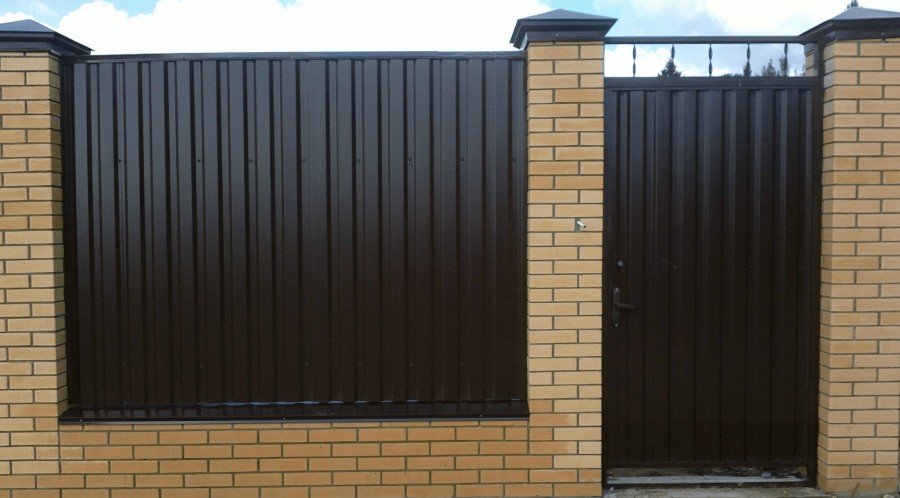

Готовый забор из кирпича и профнастила
Монтаж профнастила имеет свои отличия:
- поливинилхлорид, используемый в качестве защитного покрытия (гладкой или фактурной), предотвращающий механические повреждения листов;
- лакокрасочное покрытие (обычное, термоиндикаторное, светящееся, электроизоляционное и др.), защищающее от коррозии и изнашивания, и выполняющее эстетическую функцию (может быть различного цветового оттенка).
Пластичный и прочный бетон
Для производства работ по заливке фундамента понадобится бетонная смесь с высокими показателями удобоукладываемости, иными словами высокопластичный бетон. Такие характеристики необходимы для качественной и наиболее равномерной укладки основания фундамента. Получить пластичный бетон под строительство заборов из профнастила с кирпичными столбами можно несколькими способами:
Наиболее подходящий фундамент под кирпичные столбики – ленточный железобетонный, который может выдержать вес кирпичных столбов.
- с использованием бетономешалки;
- замес бетона своими руками.
Стоить отметить, что бетон, полученный при помощи автоматического (полуавтоматического) бетоносмесителя, приблизительно на 20% прочнее бетона, замешанного вручную. Получение высоких показателей пластичности смеси достигается путем добавления в замес жидкого мыла или специальных добавок-пластификаторов. В случае использования мыла его процентное отношение к количеству цемента составляет приблизительно 0,2%. При работе с добавками необходимо руководствоваться технологическими требованиями производителя. Под заборы из профнастила с кирпичными столбами допустимо использование в бетонной смеси щебня мелкой фракции.
Виды рисунков декоративного профилированного листа
Существует декоративный профнастил под дерево, камень и кирпич — цена всех расцветок примерно одинакова, поэтому выбирать их необходимо исходя из желаемого эффекта.
Профлист с рисунком под дерево — самый востребованный декоративный профнастил. Поэтому и расцветок у такого профилированного листа больше всего — 20 цветов. Кроме того, весь 3D профнастил на рынке относится именно к этому типу. В отличие от стыков и швов каменной или кирпичной кладки, фактуру деревянной доски сравнительно легко сымитировать, поэтому не только текстура профлиста под дерево, но и его поверхность очень похожи на настоящий материал. Варианты расцветки декоративного профнастила с рисунком под дерево
| Изображение | Название цвета |
| Naive Темное дерево | |
| Naive Brown Дерево | |
| H-wood Peanut Светлое дерево | |
| Log Необработанное дерево | |
| Log Dark Темное необработанное дерево | |
| H-wood Walnut Грецкий орех | |
| H-wood Cherry Вишня | |
| Red Oak Красный дуб | |
| Oriental Oak Восточный дуб | |
| Soft Maple Светлый клен | |
| Zebrano Dark Темное зебрано | |
| Zebrano Grey Серое зебрано | |
| Pine Wood Сосна | |
| Old Pine Orange Оранжевая старая сосна | |
| Old Pine Beige Бежевая старая сосна | |
| Teak Wood Red Красное дерево (тик) | |
| Sycamore Явор (белый клен) | |
| Sycamore Red Красный явор | |
| Water Ash Cocoa Американский клен (какао) | |
| Water Ash Dark Американский клен (темный) |
Помимо палитры Printech, приведенной в таблице, существуют и другие расцветки. Но такой профнастил стоит дороже, поскольку производится в основном западными компаниями.
Профнастил под камень
Этот металлопрофиль часто используется для строительства заборов и отделки цоколя дома. В отличие от «деревянного» профнастила, у него всего четыре варианта расцветки. Варианты расцветки декоративного профлиста с рисунком под камень
| Изображение | Название цвета |
| Fine Stone Дикий камень | |
| Sand Stone Камень песчаник | |
| White Stone Серый сланец | |
| Pink Fine Stone Розовый сланец |
Чаще всего используется первый вариант расцветки — Fine Stone или Дикий Камень, поскольку такой профнастил лучше всего имитирует привычную отделку натуральным камнем.
Профнастил под камень
Профнастил под кирпич
Профилированный лист с рисунком в виде кирпичной кладки используется намного реже, чем профнастил под дерево и камень. Он выпускается в трех вариантах расцветки. Варианты расцветки декоративного металлопрофиля с рисунком под кирпич
| Изображение | Название цвета |
| Red Brick Красный кирпич | |
| Red Brick Light Светлый красный кирпич | |
| Rustic Brick Рустикальный кирпич |
Монтаж опалубки
Делать опалубку есть смысл только для песчаных и гравийных грунтов. В такой земле траншея быстро осыпается и через короткое время ее ширина может значительно увеличиться. Кроме этого она требует постоянной очистки от осыпавшихся комьев земли. Количество досок, реек. арматуры, проволоки, гвоздей легко рассчитывается онлайн-калькулятором. Покупайте такое количество пиломатериала, чтобы можно было за один раз залить одну сторону ограды или 25% от всей длины. Опалубку можно снимать на 3-4-й день после заливки, а затем переставлять на другой участок.
Для быстрой установки и снятия опалубки заготовьте щиты необходимой высоты заблаговременно. Если глубина траншеи большая, щиты делайте такой длины и ширины, чтобы их могли перенести 2 человека. Большой щит трудно не только поднимать и транспортировать на рабочее место, но и устанавливать и выравнивать в траншее. Для того, чтобы изгородь была идеально ровной, натяните тонкую проволоку или шнур от одного конца в другой один раз на всё время. Не снимайте ее. пока бетонирование не будет закончено.
Приобретение необходимых материалов
Вы должны определиться с выбором профлиста. Можете посмотреть фото забора из профнастила в интернете. Все зависит от необходимых размеров.
Если нужен не очень высокий забор, высотой до 2,5 метров, выбирайте марку от 8 до 21, если оградка имеет высоту больше указанной, то цифры маркировки должны быть от 20 до 21. Это регулирует прочность. Лучше всего выбирать полимерное покрытие.
Следующими в списке покупок станут полимерные столбы. Они могут иметь сечение в форме прямоугольника либо квадрата. Размеры могут быть разными: 4*6 см, 6*6 см, 8*8 см. Если нужны столбы для ворот, то лучше остановиться на последнем варианте.
Очень важно приобрести правильные балки. Именно на них будет крепиться профлист
Сечения горизонтальных балок берут те же самые, что и в случае с столбами. Будет отличаться только толщина металлической конструкции. Если в столбах она равна 1,5 мм, то тут увеличивается до 2,5 мм.
Размеры саморезов могут варьироваться от 2 до 3 см. На одну такую балку нужно приобрести не менее 15 штук,. Лучше купить с запасом, чтобы в случае, если один сломается, не бежать в магазин сломя голову.
Список инструментов и строительных материалов для возведения забора из профнастила
Для создания забора из оцинкованного профлиста с кирпичными столбами необходимы:
Инструменты необходимые для работы: рулетка, строительный уровень, ножницы по металлу, шуруповерт, болгарка.
- трубы диаметром 57 мм для столбов;
- металлические лаги из профиля прямоугольного сечения 40х20 мм;
- профильные листы;
- оцинкованные саморезы;
- дрель;
- шуруповерт;
- сварочный аппарат;
- уровень;
- лопаты штыковые и подборные;
- облицовочный кирпич 80 штук на один столбик;
- цемент;
- песок;
- доски для опалубки;
- вода;
- арматура d10 для фундамента;
- проволока вязальная;
- проволока «круг»;
- рубероид 2 рулона.
Опалубка и лишний грунт
Схема строительства забора из профнастила с кирпичными столбами.
Необходимо помнить, что в процессе производства работ по формированию траншеи под фундамент необратимо встанет вопрос вывоза открытого грунта. Существует множество вариантов решения этого вопроса, в том числе с получением коммерческой выгоды. После решения проблемы с лишней землей можно приступать к армированию линии фундамента и возведению опалубки. Армирование производится с помощью стальных конструкций из арматурной сетки, устанавливаемых внутри траншеи под фундамент. Опалубка производится из полуотрезных досок в соответствии с размерами фундамента. По всей длине сооружения опалубка должна быть надежно закреплена и обладать достаточной прочностью перед началом работ по заливке бетоном.
Составляем проект фундамента
Железобетонный фундамент будет лучшим основанием для кирпичных столбиков. Забор из профнастила с монолитным ленточным фундаментом будет выглядеть солидно, а сам фундамент надежно защитит участок от уличных животных и потоков дождевой воды. Ширина фундамента в нашем примере равна ширине кирпичных столбов.
Если на участке большой перепад высот, фундамент лучше разбить ступеньками
В нашем примере участок имел большие перепады высоты (более 0,5 м на 10 м длины). При строительстве одноуровневой ленты фундамента мы столкнулись бы с серьезным перерасходом бетона. К тому же при монтаже ворот уровень фундамента может быть оказаться довольно высоким, т.е. между землей до воротами будет промежуток. Чтобы избежать этих сложностей, фундамент разбивается на несколько участков с различными уровнями. Высота фундамента над уровнем земли не опускается ниже 10 см, чтобы во время дождя на верхней плоскости фундамента не собиралась грязь.
Можно делать ленту фундамента с единой толщиной (на рисунке слева) или с разной – полной под столбиками и узкой под профнастилом (на рисунке справа). Фундамент с разной толщиной позволяет сократить земельные работы и уменьшить расход бетона, но опалубку в этом случае собирать сложнее. Так как в нашем случае толщина ленты невелика (25 см), то мы выбрали вариант с фундаментом одной толщины.
Лента фундамента может быть разной по толщине – это позволяет сэкономить на земельных работах и бетонировании
Изолинии глубины промерзании грунта в РФ
В приведенном примере фундамент под кирпичными столбами закладывался на глубину промерзания грунта – 1 м. Это позволило гарантировать устойчивость и неподвижность фундамента, следовательно, надежное функционирование ворот, крепящихся к стальным трубам в столбах. В менее ответственных местах (под стальными столбиками, к которым крепится профнастил) глубина фундамента составляла 0,5 м. Это позволило сэкономить на работе и бетоне.
Так как глубина участков фундамента под забор из профнастила была различной, в единую конструкцию их не соединяли.
Прежде всего, это связано с тем, что выталкивающие силы грунта будут неодинаково воздействовать на фундамент, находящийся на разной глубине. Если такие участки связать в единую конструкцию, менее заглубленные участки фундамента примут большую нагрузку и попросту деформируют остальные участки, разрушив конструкцию. Подобные деформации особенно опасны для той части ленты, на которой расположены столбы для ворот, так как это приведет к нарушению их функционирования.
Так разделяются залегающие на разных уровнях ленты фундамента
Ленту фундамента расширяют к низу для большей надежности
Для эффективного противодействия пучению грунта, сила которого стремится вытолкнуть из грунта фундамент, его делают расширяющимся к низу.
Как украсить заборы из профнастила?
Современный дизайн заборов из профнастила отличается особым многообразием. Помимо того, что вы сможете подобрать необходимое сочетание профлистов с разными материалами, вы сможете также применить дополнительные украшения:
Применение кованых элементов, имеющих различные формы. На выбор предлагаются геометрические фигуры, абстрактные рисунки, традиционный декор.
Декор забора из профнастила элементами ковки

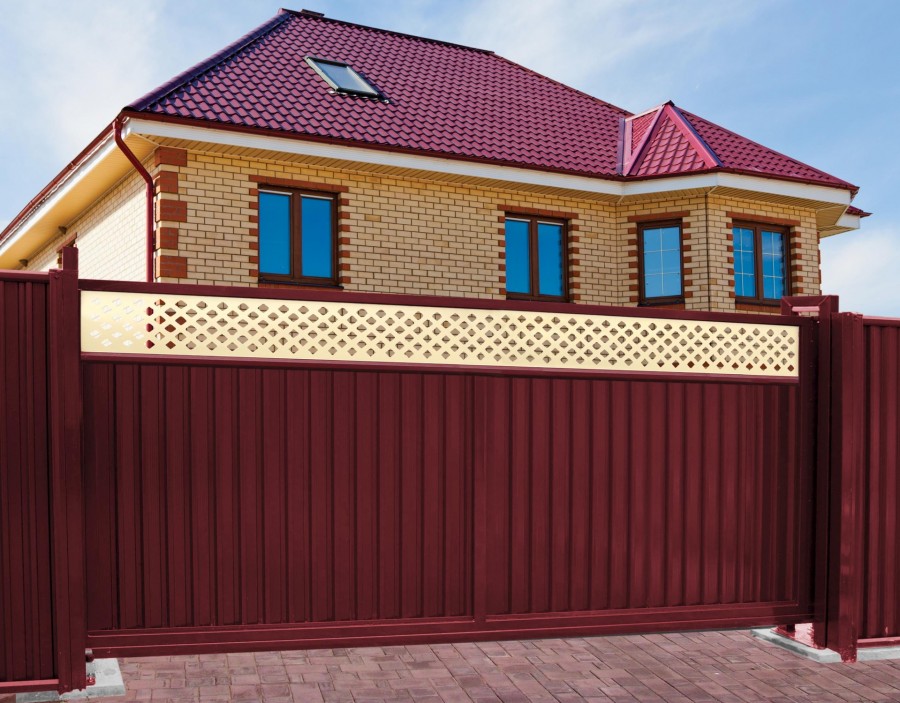

Дополнение конструкции планками оградного типа, имеющими прямоугольное сечение. Они фиксируются в верхней части профилированных листов, придают красивый и живописный вид.
Забор из профнастила с планками оградного типа
Прекрасно смотрится резка, выполненная из металла. Все элементы вырезаются по специальному шаблону, имеется возможность получить узоры любой сложности.
Резной забор из профнастила
Ограждения, выполненные из металла, замечательно украшаются столбами, изготовленными из камня или кирпича. Вы сможете создать эффект повышенной устойчивости.
Профнастил отлично сочетается с камнем
Имеется возможность высадить вдоль всего участка растения, предусмотренные для многолетнего цветения. Вы сможете получить прекрасное озеленение, что смотрится достаточно ярко и привлекательно.
Украшение забора из профнастила многолетними цветами
Разнообразные украшения придают особый шарм конструкции. Красивые заборы из профнастила не только обеспечивают функцию защиты от шума и воров, но также служат великолепным дополнением к вашему участку.
Выбираем конструкцию забора
Первый шаг в строительстве забора – составление его проекта и выбор конструкции. Нужно решить где будет проходить забор из профнастила, определиться с его толщиной и выбрать уровень фундамента. Чтобы приступить к составлению проекта, нужно в точках размещения углов забора установить колышки и натянуть по ним капроновую нить. Теперь строительной рулеткой нужно сделать замеры сторон и составить план-проект забора.
Чертеж из проекта забора. 1 – кирпичные столбы. 2. Фундамент (железобетон). 3. Профильные трубы. 4. Стальные трубы.

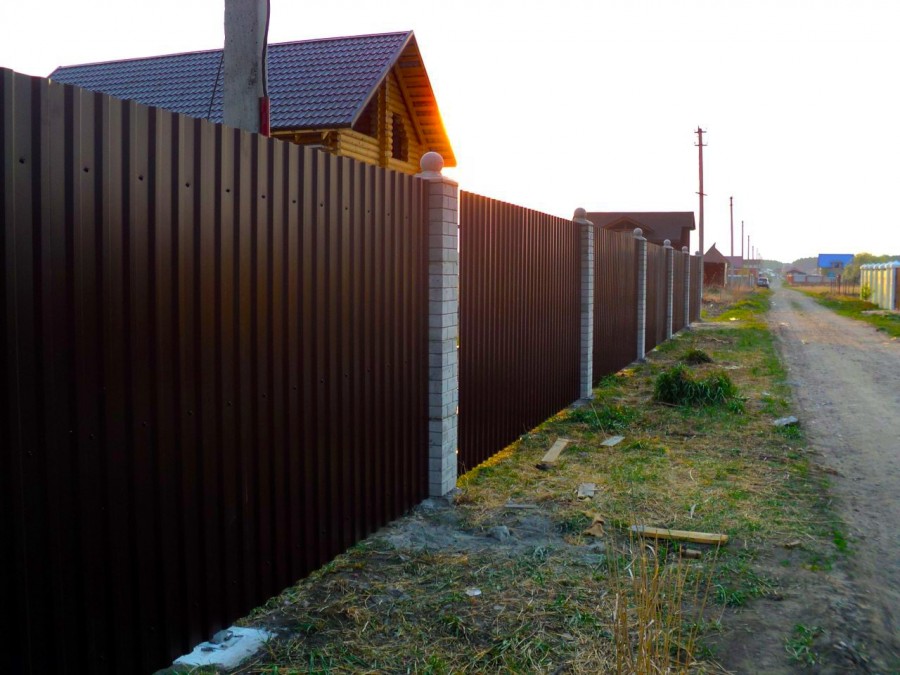

Кирпичный столбик забора
В рассматриваемом примере забор из профнастила получится достаточно узким, чтобы сэкономить немного пространства рядом с подъездной дорогой. Для этого выбирается соответствующая конструкция кирпичных столбов (см. рисунок). Они имеют ширину лицевой стороны в полтора кирпича, а боковой стороны – в один кирпич, или 25 см. Для усиления несущих столбов (а) в них закладывается профилированная труба 40х40х2 мм. Строительство таких столбиков производится с армированием и перевязкой четных рядов кладки оцинкованной сеткой сечением 25х25х1 мм. Столбы, предназначенные для крепления ворот и калитки (б) дополнительно усиливаются стальными трубами 88х2,8 мм. В рассматриваемом примере использованы кирпичи с одним и двумя скошенными углами.
Разновидности
При сооружении забора из кирпича требуется учитывать то, что оно будет смотреться как здание, пришедшее к нам из глубины веков. Кроме этого, строительство такого сооружения стоит довольно дорого.
Ширина кладки в пол-кирпича не отличается надёжностью и быстро придёт в негодность. Для получения надёжной конструкции требуется выполнить кладку шириной в кирпич и при этом, выполнять постоянное требуется её армирование.
Кстати, если подсчитать объем кирпича требуемого для сооружения ограждения вокруг 6-ти соток, то окажется, что его может хватить для постройки дома.
Забор с профнастилом — это экономный, но не менее надёжный вариант. Он стоит значительно меньше, но при этом выглядит также строго и стильно. Ограждение из профнастила обладает парусностью и поэтому для строительства потребуется сооружение надёжного и прочного каркаса.
Краткое описание этапов возведения забора
Начиная делать разметку участка под сооружение забора, потребуется осуществить сверку с планом территории. После этого согласно разработанному проекту необходимо вбить колышки по периметру участка. Между ними следует туго натянуть шнур, а затем, используя метод диагоналей, проверить перпендикулярность участка.
Далее необходимо воспользоваться нивелиром, чтобы найти абсолютный «0» возводимого сооружения. Сооружение забора следует начать с обозначения всех мест, где будут располагаться опорные столбы из кирпича. Для точной разметки потребуется использоваться строительный уровень. Шнур или капроновая нить должны быть натянуты через каждый угол будущего забора на установленные колышки.
После осуществления перечисленных этапов строительства необходимо начинать проведение земельных работ. Схема обустройства забора предполагает выполнение следующих действий:
- замер периметра участка;
- подготовка основания;
- создание опорных столбов;
- укрепление профлистов.
Для осуществления земельных работ потребуются лом и 2 лопаты. Необходимо выполнять работы совковой и штыковой лопатами. При возведении комбинированного забора из кирпича и профнастила требуется обустройство ленточного фундамента. После окончания разметки территории выкапывается траншея. Земельные работы, на которые может уйти 4-6 часов, лучше всего выполнять с ассистентом.
Чтобы не пользоваться транспортными средствами и сэкономить на них, требуется отсыпать верхний слой почвы. Он может быть использован в качестве удобрения на участке. Поскольку для выкапывания 3 м³ земли дорогостоящая техника не нужна, необходимо воспользоваться совковой и штыковой лопатами.
https://youtube.com/watch?v=Vvqd6sE0TDc
Стандарты и правила
При сооружении тяжёлых заборов из кирпича и профлиста придерживаются следующих правил:
- Строительство забора из кирпича на территории с большой разностью высот требует специального проектирования.
- При монтаже стоек и сооружении основания отслеживают горизонтальные и вертикальные уровни.
- Дистанция между опорами связана с высотой ограды и равняется примерно трём метрам. То есть, чем выше забор, тем чаще устанавливают опоры.
- При сооружении углов целесообразно использовать прочные материалы.
- При строительстве забора из кирпича, с профнастилом изготавливают комбинированный фундамент, который устанавливают ниже уровня промерзания грунта. Он обеспечивает надёжность ограждения, его прочность и большой срок эксплуатации такого ограждения.
Основные типы забора из профнастила
Металлический профиль подходит для создания строений любой конфигурации, независимо от выполняемых функциональных особенностей.

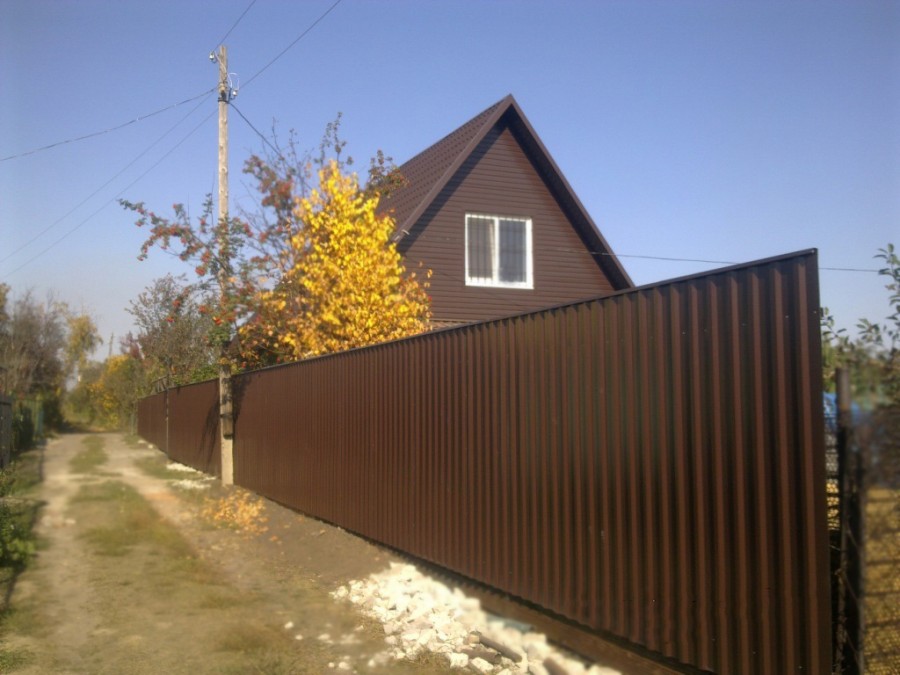

- Конструкции сплошного типа устанавливают по периметру участка, разрывая калиткой, воротами. Высота составляет до трех метров, наиболее популярны двухметровые конструкции. Калитки, изготовленные различными сопутствующими материалами, служат украшением. Дополнительные приятные детали – заглушки труб-столбов, защищающие от попадания дождя, насекомых.
- Высокие каркасы более шести метров могут представлять опасность, поэтому для установки необходимы специальные геодезические замеры. Уникальная особенности металлического ограждения заключается в «парусности» — моменте сдерживания сильного порывистого ветка. Конструкция должна быть закреплена соответствующим образом, иначе может упасть, повредив линии передач, перекрыв проезд, причинив вред здоровью прохожего. Поэтому высокие конструкции – прерогатива предприятий, промышленных секторов. Владельцы частных домов могут столкнуться с конфликтными соседями, которым высокий каркас придется не по душе.
- Дома, стоящие вдоль магистралей, нередко ограждают шумозащитными профельными сооружениями.
Как получить подтверждение на установку листа профнастила?
Не всегда можно просто поставить ограду, особенно если место находится в городе. Для начала стоит обратиться в определенную инстанцию. Кроме заявления нужно собрать план построения ограды и совокупность смет по ремонту — схема забора.
Если они будут утверждены законным образом, обратитесь в органы самоуправления по месту. Там проект будет зарегистрирован. После этого можете начинать архитектурно-строительный процесс.
Стоит отметить, при нарушениях этих шагов инициатор застройки получит штраф, забор будет снесен. Владелец столкнется с невозможностью продажи дома, ведь факт нарушения будет зафиксирован в правоохранительных органах.
Обязательно проанализируйте желания по поводу внешнего вида забора еще до того, как проводиться установка заборов из профнастила, иначе проблемы могут возникнуть во время процесса работы.

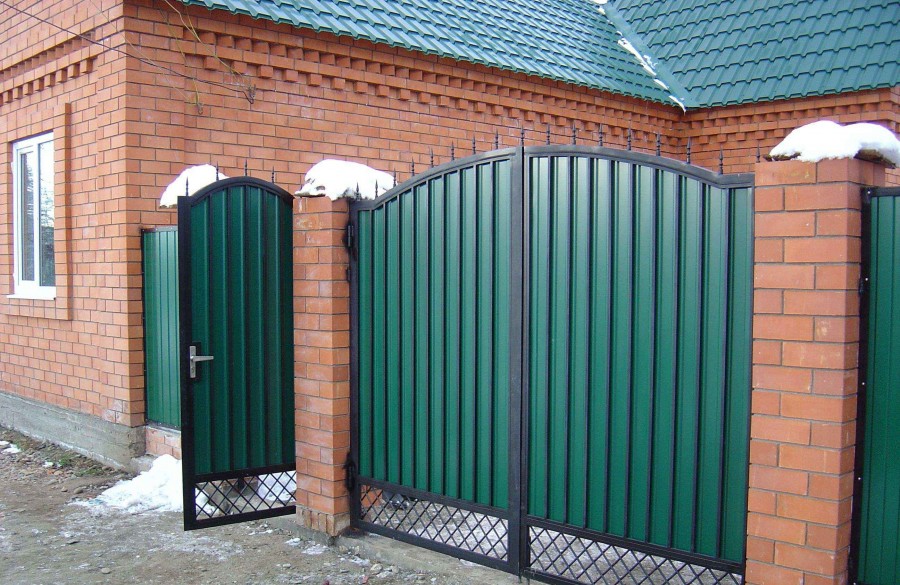

Ворота бывают разных видов, следует определиться между откатными и распашными оградами. Если вы новичок, остановите выбор на распашном варианте. Придется выбирать территорию установки с учетом дополнительного места для распахивания.
Монтируем профнастил на каркас
После строительства столбиков можно монтировать профнастил. Для монтажа нужно двое рабочих. Чтобы не оцарапать нижний торец профнастила, на бетон фундамента укладывают картон. Перед монтажом на профнастил черным маркером наносят метки под саморезы.
Оцинкованные кровельные саморезы
К профильной трубе 20х40х23 мм профнастил крепится при помощи электродрели и оцинкованных кровельных саморезов 4,8х30 мм с обязательными резиновыми прокладками. Листы профнастила крепятся внахлест.
Крепление производится через одну волну на нижнем участке гофры. Таким образом, для монтажа 1 м профнастила нужно шесть саморезов. Дрель при закручивании лучше установить на низкие обороты, так как на высоких режущая кромка самореза будет сильно нагреваться и стачиваться.
Строительство такого забора двумя строителями занимает около двух недель (без простоев). Стоимость 9-метрового забора с шестью кирпичными столбами составила 36 тыс. рублей, то есть 4 тыс. рублей за погонный метр. Подробные затраты на строительство забора из профнастила приведены в таблице 2.

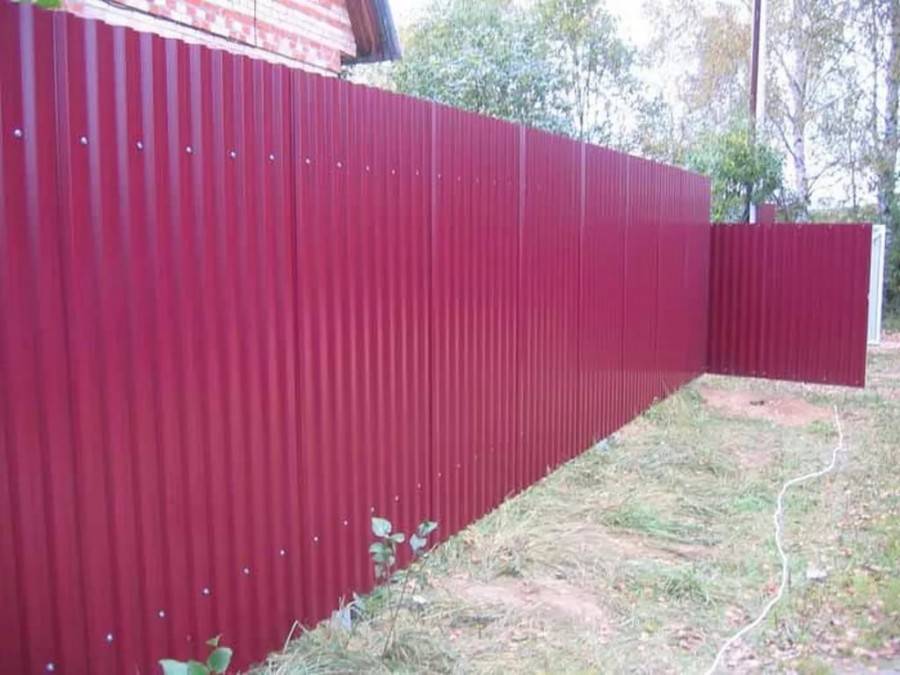

Профнастил для ограждения
Для человека, который никогда не сталкивался с данным видом материала очень сложно разобраться с маркировкой. Каждый лист обозначается буквой и цифрой. Буква означает для каких мест предназначен, а цифра размер высоты волны. Для забора подходит маркировка С или А. Вторую крайне редко можно встретить. Лучшая высота волн считается 8 мм.
Однако, если присутствуют сильные порывы ветра используйте 10 мм.
Лист материала может быть покрашенным или оцинкованным. Отметим, что у окрашенного листа срок службы намного дольше, но стоимость порядков выше. А внешне такой забора, при этом выглядит богаче.
Все детали забора обязательно подвергаются грунтованию и покраске, иначе срок службы буден весьма мал.
