Кирпичная печка в гараж

Уроки печного дела

Если описанные особенности печного отопления не отвратили читателя от выбранного решения – что же, к вашим услугам краткая инструкция по печному делу.

• Габаритные размеры печи, достаточные для отопления гаража на одну машину – примерно 60х60 сантиметров (по два кирпича на стенку). Обычно ее кладут у задней стенки гаража, где она не помешает заезду в него.
• Дымоход лучше сделать съемным, из сэндвич-трубы (двухслойной нержавейки с прослойкой базальтовой ваты). На лето дымовая труба будет становиться обычным вентканалом.
• Печь в гараж из кирпича, несмотря на его высокую плотность, будет весить не больше 500-600 килограммов. Если пол залит армированной стяжкой, вполне можно обойтись без отдельного фундамента.

Если вы планируете сложить печь весом больше 750 кг, нужно залить под нее отдельный фундамент из армированного бетона, не связанный с фундаментом гаража.

• Под основание печи укладывается гидроизоляция – два слоя рубероида. На них на цементном растворе выкладывается сплошное основание  в один или два кирпича.
• Все последующие ряды вплоть до дымохода кладутся на глиняном растворе. Глина не должна быть слишком жирной или тощей. Определить ее качество поможет простой тест: высушенный пятисантиметровый глиняный шарик не должен ни растрескаться при сушке, ни разбиться при падении на бетон с метровой высоты.
• Для приготовления раствора глина замачивается в воде на трое суток; затем раствор тщательно перемешивается и очищается от комков.Для кладки печи может использоваться обычный красный полнотелый облицовочный кирпич; печной отличается от него в основном качеством поверхности. А вот выложить топку лучше шамотным: он прослужит куда дольше. Силикатный кирпич для печей не годится в принципе.

На фото – двойной силикатный кирпич М 150. При нагреве связующее – гидросиликат кальция – разрушается, и кладка начинает крошиться. Для печей этот материал не подходит.

• Дверки зольника и топки обматываются асбестовым шнуром, затем садятся на глиняный раствор. Для фиксации при установке можно использовать обычную проволоку: она крепится к ушкам дверок и закладывается между рядами кирпича.
• Толщина швов, оптимальная для обычного кирпича – 5 миллиметров, для шамотного – 3.

Виды и материалы для изготовления

Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.

Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.

Печь-буржуйка

Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.

Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм

Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.

В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.

Конструкции из кирпича

Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.

Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.

Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.

При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.

Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.

Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.

Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.

Пошаговый план

Схема устройства печи для гаража.

Опишем основные этапы выполнения работы:

составление чертежа, схемы;
выполнение расчетов по закупке материалов;
организация фундамента. Потребуется выполнить гидроизоляцию основания при помощи 2-х слоев рубероида;
поверх гидроизоляции заливают бетонный фундамент;
при помощи кирпичной кладки формируют кирпичный выступ, поверх которого монтируют колосниковую решетку;
топка выкладывается из огнеупорных кирпичей;
в переднюю стеночку конструкции устанавливают дверки, поддувала

Дверки топки, зольника потребуется установить с особым вниманием. Обмотайте их шнуром асбеста, а затем посадите на раствор глины;
при помощи металлических уголков создают кирпичную крышку;
кладка дымохода из кирпича

Также применяется проволока, которую нужно заложить между кирпичными рядами кирпичей и зафиксировать на ушках дверок;
установка металлической трубы завершит работу.

Важно приготовить правильный раствор. Делается это так: глину залейте водой и оставьте дня на 2-3

Затем, смесь необходимо тщательно перемешать до устранения комочков. Инструкция простая, если следовать ей без ошибок, полученные результаты непременно порадуют.

Кирпичная кладь

печь-буржуйка из кирпича

Печь в гараж из кирпича имеет свои особенности. Для её изготовления понадобится особый кирпич красного цвета (под названием шамот) — именно он обладает отличной теплоемкостью. Перед тем как будет положена кладка, необходимо сначала нарисовать эскизы. Этих чертежей следует строго придерживаться в дальнейшем при строительстве печи.Особенности гаражной печки
Печка в гараж из кирпича или металла имеет общие требования к внутреннему устройству. В подобных конструкциях актуальными обязаны стать подготовленные зоны для поддувала и топки (в первой выводятся продукты горения, а во второй накапливается зола). Непосредственная топочная зона обязана быть повыше того места, где располагается поддувало — здесь же обязательно разделение горизонтальной перегородкой, имеющей прорези, которые необходимы для того, чтобы зола опадала вниз

Важно и то, чем планируется топить печку (если дрова, то прорези нужно делать шириной не меньше 4 см, а когда используются уголь и более мелкие ветки, то вполне достаточно 1-2 см в диаметре для прорезей в перегородке).Актуальность зоны для отвода использованных продуктов
Металлические и кирпичные печи для гаража подразумевают в своей конструкции и специальные зоны, предназначенные для отвода продуктов горения — расположена она будет сзади или же на верхней части данного отопительного прибора. Если выбран задний способ, то у трубы угол наклона не должен составлять менее, чем 30 градусов — это гарантирует хорошую тягу

Предпочтительнее использовать всё же вертикальный вариант.Как повысить теплоемкость гаражной буржуйки

повышаем проводность гаражной буржуйки

С целью того чтобы повысить теплопередачу, к бокам печки привариваются дополнительные ребра. Сделать это можно при помощи нескольких пластин из металла, имеющих толщину не меньше, чем 5 мм и составляют прямой угол по отношению к плоскости стенки. Это оправдано и по законам физики: увеличивается и само соприкосновение с воздухом, тем самым ускоряется и нагрев внутри помещения.Правильный корпус у буржуйки
Если речь идет о металлической буржуйке, то оптимальным вариантом для её корпуса станет труба в 30 см в диаметре. Отлично, если толщина стенок будет составлять не меньше 5 мм. Когда подобного материала нет в наличии, то подойдет листы с такой же толщиной.Преимущества кирпичной печи

Буржуйка из кирпича своими руками будет иметь следующие неоспоримые преимущества перед металлической:

преимущества буржуйки из кирпича

•  компактность (занимает меньше места в объеме);
• более равномерные разогрев и остывание помещения;
• энергонезависимость печи;
• более высокий КПД по сравнению с такой же металлической.

Печка буржуйка из кирпича или металла: обязательные элементы
Оптимальным вариантом для трубы, в которую будет уходить дым, станет подобная диаметром в пределах 12 см. Обязательно следует сделать и специальный ящичек, предназначенный для сбора золы. Для того чтобы его изготовить, вполне подойдет стальной лист, имеющий толщину около 0,3 см.Кирпичная печь для гаража: технология кладкиКак же правильно делается кирпичная печка для гаража? Обрести уверенность в правильности выполняемых действий поможет такая схема:
1. Кладем в стену у топки один кирпич (шамотный).
2. Делаем из топки выход с сечением в кирпич.
3. Следующим рядом идем на расширение.
4. Делается ряд ребром.
5. Делаем сужением до кирпичных параметров.
6. Повторяем ребро.
7. Теперь буржуйка из кирпича требует задвижку.
8. Сужаем до размеров, соотносящихся с размером выходной трубы.
9. Замазываем всё ватой каолиновой, которая имеет в составе песчано-глиняный раствор(подробнее в статье: как замазать печку) .
10. Ждем, пока печка из кирпича в гараже высохнет (так можно проверить эффективность).

Что делать, если печь дымит

Главная и наиболее частая причина того, что печь начинает дымить — проблемы с дымоходом:

• печь дымит, если дымоотвод имеет недостаточный диаметр; рекомендуемый диаметр не менее 110 мм;
• агрегат дымит из-за того, что дымоотвод имеет недостаточную высоту.

Кроме того, печка может дымить из-за того, что что-то мешает свободно выходить дыму. Конструкция, забитая сажей, может стать причиной того, что металлическая печь начинает дымить. Погодные условия или работа основной конструкции никак на это не влияют. Причина всегда кроется в дымоходе. Правильная эксплуатация печи предусматривает периодическую чистку ее дымохода (раз в полгода).

Резюмируя все вышеизложенное, можно сделать вывод, что, независимо от выбора вида печи и используемого материала (баллон, бочка, труба), главное — желание и готовность изготовить печь самостоятельно. Рекомендуется подробно ознакомиться с наглядной инструкцией того, как сделать печь для гаража.

Исходные условия

• Гараж посещается в общем случае два раза в сутки или даже реже. Стало быть, выбранный нами  способ обогрева должен быть достаточно автономным и не требовать постоянного внимания. Стальные буржуйки можно сразу отсеять: после растопки помещение остынет за пару-тройку часов.
• Помещение имеет небольшой объем. Случай с гаражом-мастерской мы уже упомянули; однако в большинстве случаев необходима умеренная тепловая мощность.

Типичный гараж на одну машину имеет небольшой объем и быстро прогревается.

Цена материалов или готового решения не должна быть запредельной. Вкладывать деньги в монтаж  геотермального теплового насоса в гараже большинству автолюбителей, сами понимаете, неинтересно.

Базовые требования к печкам в гараже

В первую очередь необходимо определить, каким стандартам должна соответствовать гаражная печка. Конечно, можно избрать для отопления другой вариант, например, электрический обогреватель или систему водяного отопления. Однако обустройство подобного обогрева очень трудоемкое. А сделать систему автономной еще сложнее.

Печки тоже бывают разными: кто-то предпочитает традиционные буржуйки, кому-то больше по душе печи на отработке, другие гаражники выбирают обогреватели длительного горения. Но кирпичные печи тоже заслуживают доверия.

Посмотрим, какие же требования предъявляют к печам в гаражном помещении.

Важно, чтобы печь быстрее разогревалась до нужной температуры. Большое значение имеет размер печки, поскольку в гаражах зачастую и так недостаток полезной площади

Печь должна быть компактной. Тогда она не будет мешать въезду автомобиля, свободному проходу людей. Оптимальное решение – сделать печку, которая будет работать одновременно на твердом и на жидком топливе. Хорошо, когда достигнутая температура поддерживается длительное время. Оборудование должно быть довольно экономичным. Нужно подобрать вариант, при котором материалы имеет разумную цену. Отлично, когда конструкция в целом простая, ее не составляет труда смонтировать. Тогда сам автолюбитель сумеет справиться с задачей, то есть не придется оплачивать труд мастеров. Очень важно, чтобы в окружающую атмосферу не выделялись вредные вещества при горении топлива. Желательно найти автономный вариант. От печки нужна практичность, удобство эксплуатации.

Некоторые автолюбители предпочитают устанавливать именно кирпичную печку в гараж, поскольку она в целом соответствует вышеперечисленным требованиям.

Изготовление горизонтального отопителя

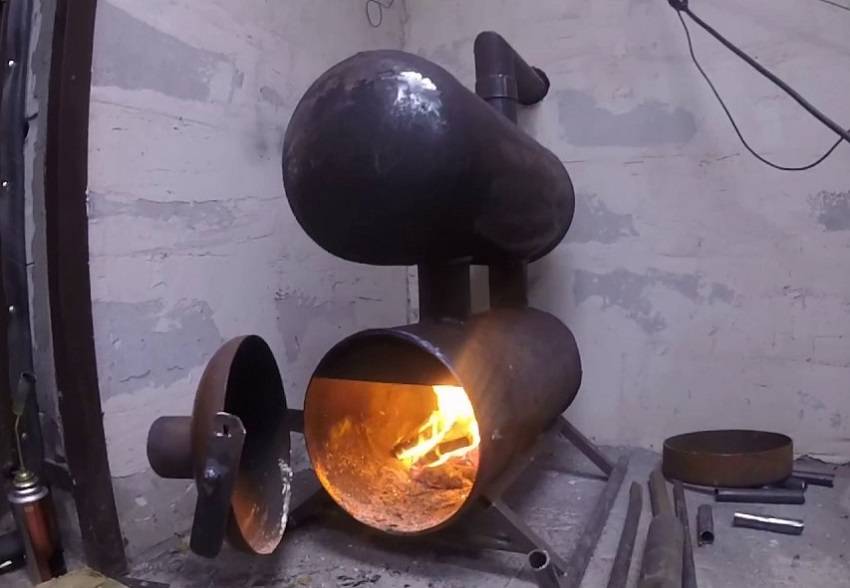

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

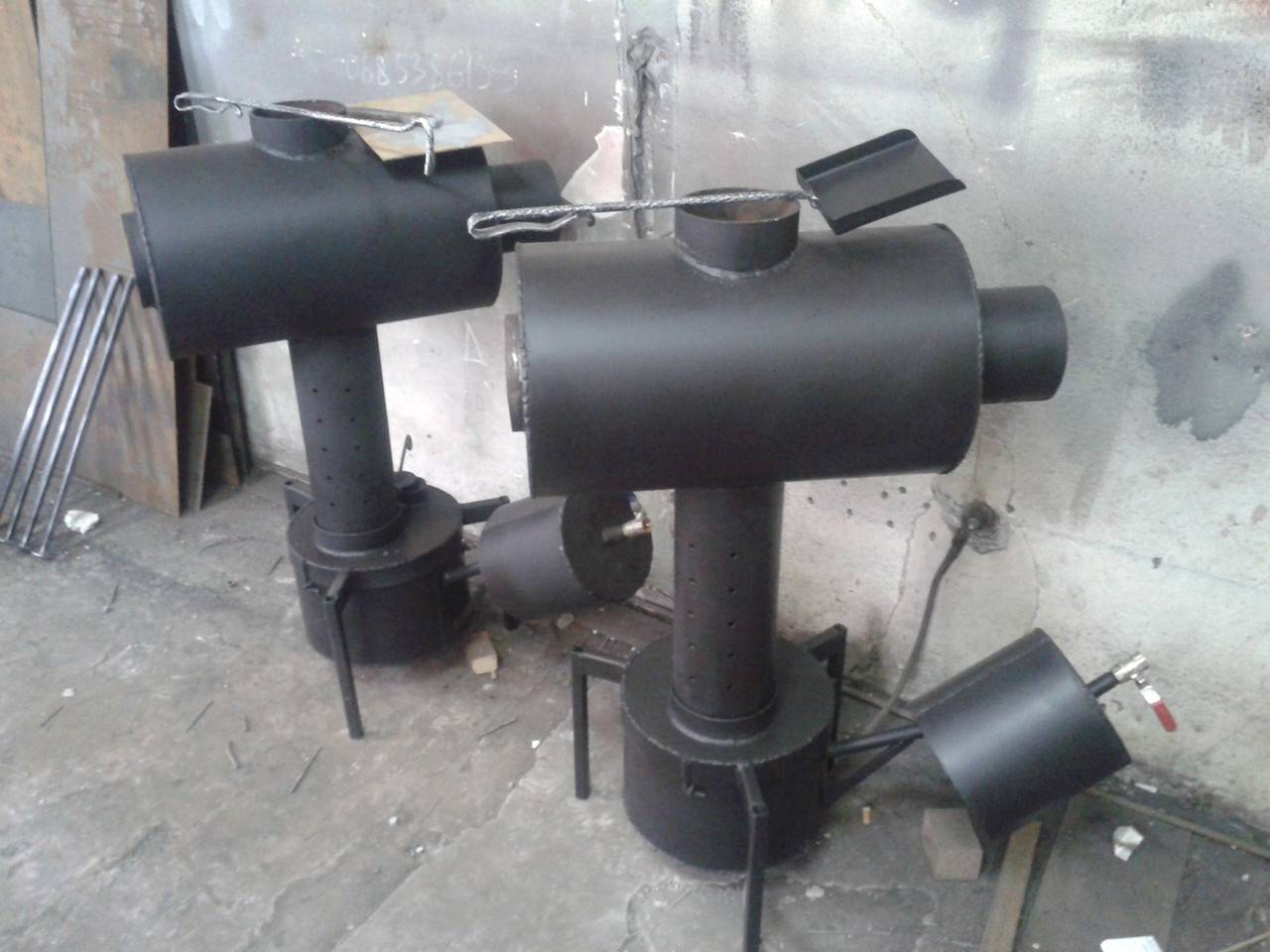

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

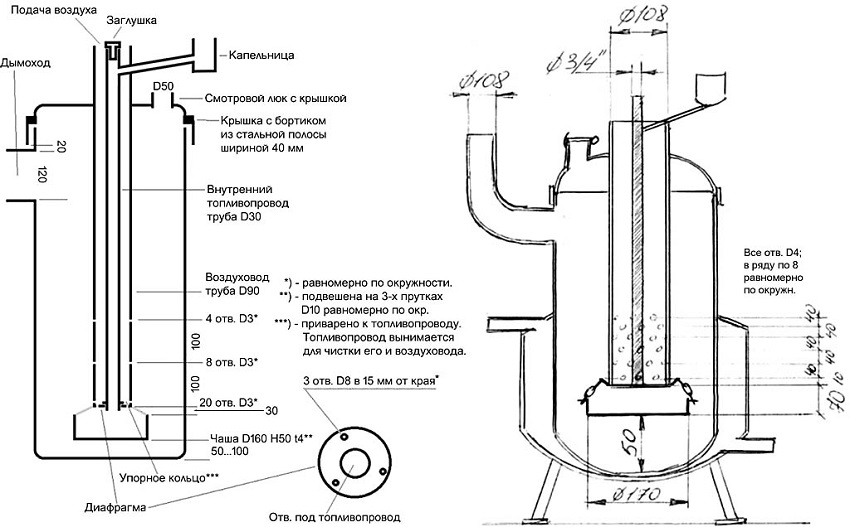

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Альтернативы

Чем можно заменить печь из кирпича в гараж? Какие решения имеют перед ней явные преимущества?

Для умеренного климата оптимальное решение – инверторный кондиционер. При стоимости с установкой около 25 тысяч рублей он сможет поддерживать оптимальную температуру, расходуя в среднем не больше 200-300 ватт электроэнергии.

Еще одно бюджетное решение – газовый конвектор, автономный отопительный прибор на магистральном или баллонном газе. Даже в отсутствии рядом газовой магистрали периодическая замена баллонов не станет накладной – при средней потребности в тепловой мощности около 1-1,5 киловатт она потребуется раз в неделю или даже реже. Стоимость конвектора не превысит 7-9 тысяч рублей.

Газовый конвектор – одна из альтернатив печному отоплению.

В чем преимущества упомянутых схем отопления? Прежде всего – в полной автономности. Они способны поддерживать заданную температуру без участия человека длительное время.

Виды печей

В случае если печки в гараж соответствуют вышеприведённым параметрам, дальше их относят к одному из видов, в зависимости от типа топлива для разогрева:

• Самодельная печка в гараж с газовым отоплением — выбирается, если есть возможность подвести газ из центрального отопления. Может взорваться в случае утечки газа. Обходится дорого, в связи с повышением цен на топливо в зимний период, зато хорошо согревает;
• Электрическая печь — качественный отопитель, но использование обойдётся дорого, если ваш гараж не оснащён автономной солнечной панелью;
• Печь для отопления твёрдыми материалами — комфортная в применении, даёт отменный теплообменник в любое время года.

Газовая тепловая пушка

Пошаговый план

Схема устройства печи для гаража.

Опишем основные этапы выполнения работы:

составление чертежа, схемы; выполнение расчетов по закупке материалов; организация фундамента. Потребуется выполнить гидроизоляцию основания при помощи 2-х слоев рубероида; поверх гидроизоляции заливают бетонный фундамент; при помощи кирпичной кладки формируют кирпичный выступ, поверх которого монтируют колосниковую решетку; топка выкладывается из огнеупорных кирпичей; в переднюю стеночку конструкции устанавливают дверки, поддувала

Дверки топки, зольника потребуется установить с особым вниманием. Обмотайте их шнуром асбеста, а затем посадите на раствор глины; при помощи металлических уголков создают кирпичную крышку;кладка дымохода из кирпича. Также применяется проволока, которую нужно заложить между кирпичными рядами кирпичей и зафиксировать на ушках дверок; установка металлической трубы завершит работу

Также применяется проволока, которую нужно заложить между кирпичными рядами кирпичей и зафиксировать на ушках дверок; установка металлической трубы завершит работу.

Важно приготовить правильный раствор. Делается это так: глину залейте водой и оставьте дня на 2-3. Затем, смесь необходимо тщательно перемешать до устранения комочков

Инструкция простая, если следовать ей без ошибок, полученные результаты непременно порадуют

Затем, смесь необходимо тщательно перемешать до устранения комочков. Инструкция простая, если следовать ей без ошибок, полученные результаты непременно порадуют.

Подготовка основания

Выбрать место в гараже для установки печи достаточно сложно, ведь в большинстве случаев все пространство гаража занимает автомобиль. Тем не менее, отвести для печи хоть небольшой уголок придется

Главное, на что следует обратить внимание — это то, что дымоход от печи не должен врезаться в перекрытия на крыше гаража. Это может привести к частичному ее обрушению или же к осуществлению каких-то лишних действий

После того как место определено, необходимо вырыть своеобразный котлован, в который будет залит фундамент. Глубина этой ямы не должна превышать 70 см. В основном же стоит ориентироваться на грунтовые слои. Если вы добираетесь до песчаного слоя, то рытье можно прекращать. На песчаную подушку укладывается слой щебенки, а она «замуровывается» цементным раствором. В его состав необходимо включить:

Одним из главных моментов является дымоход, он не должен врезаться в перекрытие на крыше гаража.

• цемент (1 ведро);
• песок (3 ведра);
• вода (1 ведро).

Воды можно будет добавить еще, если раствор для кирпича будет слишком сухой. С помощью данного раствора необходимо выровнять поверхность фундамента. Застывает он приблизительно в течение суток. После этого на застывший бетон наносится 2-3 слоя гидроизоляции, и уже на ней начинается кирпичная кладка. Выполнять ее необходимо в соответствии с порядовкой (планом, на котором отражено положение каждого кирпича в печи). Не забывайте добавлять металлические элементы, необходимые в конструкции печи — заслонка, дверца в подтопок и так далее.

Сложить печку из кирпича своими руками сможет каждый владелец гаража. Главное — четко следовать инструкции.
