Как выбрать доводчик для дверей: виды и технические характеристики

Краткая инструкция по установке

Прежде всего нужно определить место, куда будет установлено доводящее устройство, а также выбрать схему установки.

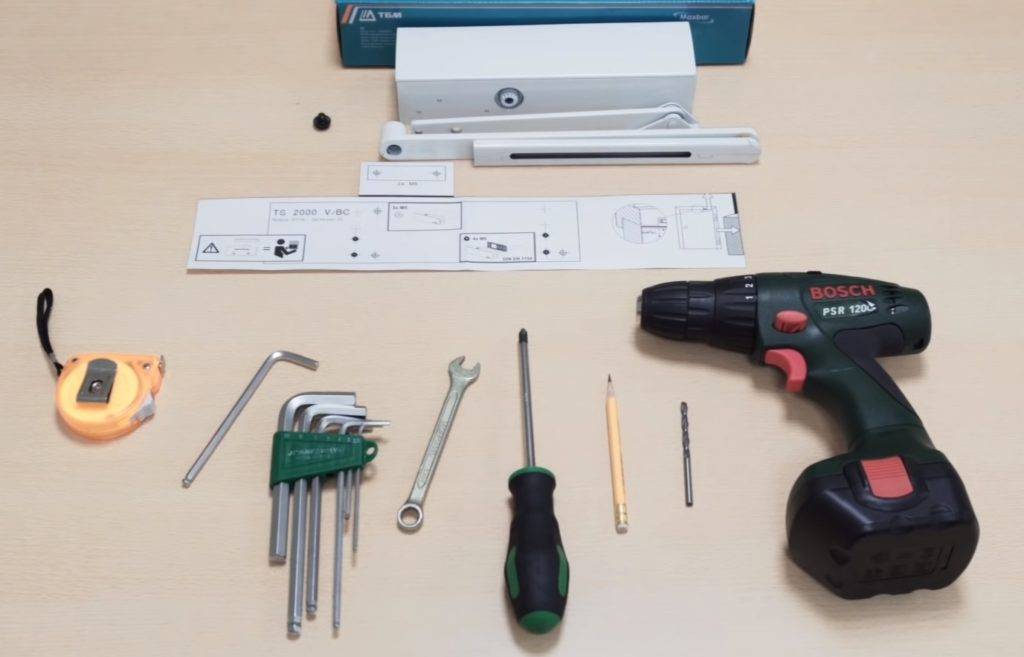

Шаблон доводчика приклеивается к месту на двери или притолоке.
Отмечаются точки отверстий, которые необходимо просверлить для будущего крепления. Обычно это 4 отверстия для самого механизма и 2 для рычага.
В первую очередь монтируется рычаг. После этого крепится сам механизм доводчика.
После того, как все части установлены, производится коррекция длины рычага. Сам рычаг обязательно должен располагаться перпендикулярно полотну двери.

Все необходимые детали для крепления продаются вместе с механизмом, поэтому нет необходимости покупать их отдельно

Важно только четко следовать инструкции, и тогда проблем с установкой доводчика не возникнет

Необходимо также знать, как правильно регулировать работу механизма. Устройство располагает специальными регулирующими винтами. Они задают скорость движения дверного полотна и имеют два режима. Первые режим предполагает скорость закрывания двери от 180 до 15 градусов, а второй — от 15 до 0. Для того чтобы выбрать наиболее оптимальные вариант, винты поворачивают либо вдоль, либо против нарезки. Однако не стоит слишком усердствовать. Корректируется скорость с помощью винтов очень легко. Два и более оборота винтов могут привести к повреждению всего механизма, а также выпадению винтов и утечке масла.

После того как дверной доводчик установлен и дверь эффективно функционирует, останется только правильно соблюдать правила эксплуатации. Нельзя допускать ненужных перегрузок, а также следить за тем, чтобы никто не пытался хлопать дверью. Таким образом, и дверь, и устройство смогут прослужить очень долгое время и для многих поколений.

Дополнительные особенности работы

Обычное автоматическое закрывание не всегда оказывается удобным, поэтому дверные доводчики для разных входных дверей снабжаются дополнительными устройствами, обеспечивающими:

Мягкое закрывание. Скорость довода двери меняется от ее положения. На начальном этапе скорость максимальна, а под самый конец — замедляется. Никакого удара о косяк не происходит.
Опцию дохлопа. Тоже заключается в двухэтапном движении дверного полотна. На завершающем этапе происходит ускорение движения. Окончательное закрытие проходит с усилием. Предназначена для дверных конструкций, оборудованных защелками.
Функцию задержки. Возвратное движение начинается не сразу, а после полуминутной задержки.
Фиксацию открытой двери. При распахивании на большой угол происходит блокировка автоматического закрывания. Дверной проем остается открытым. Механизм снова включается ручным усилием.

Как отрегулировать доводчик для входных дверей самостоятельно

Если по каким-то причинам нет возможности пригласить профессионала для настройки механизма, можно попробовать осуществить процесс своими руками. Регулировка изделия требует знаний, терпения. Пошаговая инструкция поможет в настройке оборудования и сэкономит вам время. Для работы потребуется гаечный ключ, шестигранник, отвертка. Регулировка осуществляется при помощи гидравлических клапанов, поворот которых всего на пять градусов значительно меняет скорость закрытия.

Не стоит полностью откручивать винты, поскольку вы испортите механизм и аннулируете гарантию. Кроме того, будет вытекать смазочное масло.

Если не видно регулировочных винтов, скорее всего, они под крышкой. В бюджетном варианте кожух сделан из пластика, а у лучших производителей, для высококачественной отделки используется металл.
Обнаружив под крышкой масло, лучшим советом будет приобретение нового изделия, так как это безнадежно сломано. Если протечки нет, вы можете продолжить настройку.
Если нет схемы регулировки, придется немного поэкспериментировать, чтобы понять, какой винт за что отвечает.
Регулировка не должен быть более 1/8 хода. Поверните винт по часовой стрелке, чтобы замедлить механизм, и в обратную сторону, чтобы ускорить, затем понаблюдайте за эффектом.
Откройте дверь несколько раз и посмотрите, как она закрывается. Если механизм работает правильно, все готово. Если нет, сделайте еще одну настройку.

Классификация механизмов

ГОСТ 5091 знакомит с многообразием приборов. Основной критерий, на котором базируются характеристики доводчиков, — усилия, прикладываемые при закрывании двери.

Согласно стандарту 5091 все дверные доводчики условно делят на 7 классов:

EN1. Устанавливают на створку шириной 75 см и весом до 20 кг.
EN2. Устройство идеально для полотна шириной 85 см и весом до 40 кг.
EN3. Приборы устанавливают на створку, ширина которой составляет 95 см, а вес – до 60 кг.
EN4. Устройство используют для полотен шириной 110 см и весом до 80 кг.
EN5. Устанавливают такие приборы на створки шириной 125 см и весом до 100 кг.
EN6. Приспособлениями этого класса оснащают двери шириной 140 см и весом до 120 кг.
EN7. Эти механизмы идеальны для полотен шириной 160 см и весом до 160 кг.

По ГОСТу 5091 усилия, прикладываемые при закрывании дверного полотна, измеряются в Nm (Ньютонометрах). Сертификат на выпущенную изготовителем продукцию содержит показатели в Nm. При этом выпускаются как одноклассные модели (конкретно указана Nm), так и регулируемые варианты, где возможна настройка приложенных усилий для открывания конструкции.

Кроме того, ГОСТ 5091 характеризует доводчики с учетом их температурного рабочего диапазона. Дело в том, что для смазки конструкции используется масло, меняющее свою вязкость под влиянием температуры. Для наружных конструкций, на которых установлен доводчик, рекомендуют использовать морозостойкие устройства, где применяется низкотемпературное масло, а также особенные сальники. Выданный сертификат содержит все эти сведения.

К тому же по стандарту 5091 еще одна особенность, на которую обращают внимание при выборе дверного механизма, — передача вращающегося момента

Из чего состоит дверной доводчик

С учетом этого критерия различают следующие приспособления (сертификат содержит и эту особенность товара):

Коленное либо рычажное.
Особенность этого дверного механизма состоит в том, что он состоит из двух соединенных между собой осей, которые при открывании дверного полотна сгибаются в колене. Такое приспособление отличается прочностью, а также длительностью эксплуатационного периода. Однако есть у него и недостаток – неудовлетворительная защищенность механизма: он часто становится жертвой вандалов.
Напольное.
Это устройство – идеальный вариант для магазинов, офисов и прочих общественных мест.
Механизм, в конструкции которого предусмотрен скользящий канал.
Принцип действия такого доводчика: конец его рычажка перемещается вдоль специального канала.
Рамное.
Работает так же, как и напольное устройство. Отличие между ними состоит лишь в том, что этот прибор крепят на дверную коробку.

Технические характеристики дверного доводчика

Дверной доводчик представляет собой устройство, обеспечивающее автоматическое закрывание створки.

Все происходит бесшумно и плавно. Существует множество вариаций таких механизмов.

Но чтобы правильно выбрать доводчик, нужно знать технические характеристики устройств, предлагаемых на современном рынке, и уметь подобрать оптимальный вариант для той или иной дверной системы.

1 Классификация механизмов
2 Особенности выбора механизма

Классификация механизмов

Согласно стандарту 5091 все дверные доводчики условно делят на 7 классов:

EN1. Устанавливают на створку шириной 75 см и весом до 20 кг.
EN2. Устройство идеально для полотна шириной 85 см и весом до 40 кг.
EN3. Приборы устанавливают на створку, ширина которой составляет 95 см, а вес – до 60 кг.
EN4. Устройство используют для полотен шириной 110 см и весом до 80 кг.
EN5. Устанавливают такие приборы на створки шириной 125 см и весом до 100 кг.
EN6. Приспособлениями этого класса оснащают двери шириной 140 см и весом до 120 кг.
EN7. Эти механизмы идеальны для полотен шириной 160 см и весом до 160 кг.

К тому же по стандарту 5091 еще одна особенность, на которую обращают внимание при выборе дверного механизма, — передача вращающегося момента. Из чего состоит дверной доводчик

Из чего состоит дверной доводчик

С учетом этого критерия различают следующие приспособления (сертификат содержит и эту особенность товара):

Коленное либо рычажное.Особенность этого дверного механизма состоит в том, что он состоит из двух соединенных между собой осей, которые при открывании дверного полотна сгибаются в колене. Такое приспособление отличается прочностью, а также длительностью эксплуатационного периода. Однако есть у него и недостаток – неудовлетворительная защищенность механизма: он часто становится жертвой вандалов.
Напольное.Это устройство – идеальный вариант для магазинов, офисов и прочих общественных мест.
Механизм, в конструкции которого предусмотрен скользящий канал.Принцип действия такого доводчика: конец его рычажка перемещается вдоль специального канала.
Рамное.Работает так же, как и напольное устройство. Отличие между ними состоит лишь в том, что этот прибор крепят на дверную коробку.

Особенности выбора механизма

При выборе доводчика в первую очередь во внимание берут массу и ширину двери: чем шире и тяжелее полотно, тем выше должен быть класс устанавливаемого прибора (ГОСТ 5091 отражает эти нюансы). Однако если ширина створки боле 160 см, монтаж этого приспособления не рекомендован

Кроме того, при выборе этого механизма обращают внимание и на скорость закрывания дверной системы. Здесь однозначного критерия оценки этого показателя нет

Так, к примеру, для противопожарных дверных систем выбирают устройства с большой скоростью закрывания, а для домашнего пользования (особенно, если дома есть малые дети или пожилые люди) выбор делают в пользу медленного закрывания. Для общественных мест лучше приобрести прибор с функцией торможения открывания (это защитит створку от удара об стену).

В медицинских учреждениях лучше установить прибор с функцией фиксации двери в открытом положении. Сертификат продукции знакомит потенциального покупателя с теми или иными дополнительными возможностями, которыми обладает предлагаемый товар.

И еще, сертификат на реализуемую продукцию – это гарантия того, что приобретаемый товар обладает высоким качеством. Поэтому при выборе прибора рекомендуют поинтересоваться наличием сертификата. Только так можно быть уверенным, что выбранное устройство прослужит исправно многие годы.

Что такое дверной доводчик?

В конце 19 века были изобретены дверные доводчики. Ученый Ф. Ричардс считается первооткрывателем устройства, обеспечивающего автоматическое закрытие двери, которое работало на пружине. В дальнейшие годы другие специалисты придумали пневматические и гидравлические модели доводчиков, которые обеспечивали медленное закрытие дверного полотна и сохраняли его эстетические свойства.

Устройство дверного доводчика

Корпус с нехитрым устройством и рычажная тяга – вот из чего состоят все приспособления, предназначенные для автоматического закрытия дверей. Механизм, который является главным рабочим элементом любого дверного закрывателя, имеет вид капсулы прямоугольной формы. Внутри нее спрятаны компоненты, обеспечивающие правильную работу доводчика:

поршень;
пружинный блок;
система гидравлических каналов.

Принцип работы дверного доводчика

Все механизмы, отвечающие за плавное закрытие двери, работают одинаково. Когда дверь открывается, через рычажную тягу усилие передается на поршень, который начинает движение и сжимает пружину. После того как дверь открыта полностью и начинает закрываться, пружина разжимается, возвращая механизм доводчика для двери в исходное положение. Скорость закрытия дверного полотна зависит от скорости разжимания пружины, а на этот показатель влияют индивидуальные параметры данного элемента.

Цена

Цена доводчика дверного зависит не только от его характеристик и классовой принадлежности, на стоимость очень сильное влияние оказывает известность и репутация производителя.

Среди зарекомендовавших себя в качестве самых надежных лидируют такие устройства:

доводчик дверной geze серии «4000», его стоимость колеблется от 6400 рублей и до 38000 рублей в зависимости от допустимой нагрузки и других технических моментов;
дверной доводчик notedo – простейшие и недорогие конструкции для внутреннего использования, стоят такие изделия от 340 до 3600 рублей, взависимости от их технических возможностей;
доводчик дверной dorma — имеет большое количество серий и, соответственно, большой разброс в применении, классовом отношении и стоимости, купить его можно, заплатив от 1160 рублей и до 34 000 рублей.

Дверные доводчики менее известных и не обладающих серьезной репутацией производителей можно приобрести дешевле. Как правило, в строительных магазинах в отделах «замки и фурнитура» представлено несколько десятков изделий различных фирм.

Российские доводчики неплохо себя зарекомендовали, особенно при использовании на улице, но у этих устройств достаточно скудный выбор моделей, практически невозможно найти приборы универсальные, с перекрёстными характеристиками классов и в принципе очень неэстетичный дизайн.

Однако, все эти минусы компенсируются высокой надежностью, максимальной простотой устройства и недорогой ценой – от 250 и до 24000 рублей, к примеру, для простой входной двери из древесной плиты понадобится самый дешевый, то есть за 250 рублей (+/- 50 рублей), а вот для ворот из чугуна в парке уже максимально приспособленный к нагрузкам, то есть самый дорогой и мощный.

Китайские изделия – не самые дешевые, их стоимость находится на уровне между российскими и европейскими. У таких устройств, как правило, небольшой вес и для серьезных нагрузок они не предназначены. В вопросе качества покупка такого доводчика – лотерея, некоторые из них ломаются чуть ли не в процессе монтажа, а некоторые служат годами без единого нарекания.

Приобретая доводчик, стоит обращать внимание буквально на все, поскольку каждое устройство может иметь определенные ограничения, к примеру, широкополосный мощный немецкий универсал, охватывающий классы от 2го до 7го, вполне может быть серьезно ограничен в диапазоне температуры. Поэтому, планируя покупку, следует сначала отобрать подходящие под конкретные требования модели доводчиков, а после прочитать инструкцию каждого из них, и только после этого совершать покупку

Поэтому, планируя покупку, следует сначала отобрать подходящие под конкретные требования модели доводчиков, а после прочитать инструкцию каждого из них, и только после этого совершать покупку.

В целом, всегда можно найти подходящий для конкретных нужд доводчик за вполне разумную стоимость, к тому же, установка этого прибора значительно продлевает «срок жизни» двери и ее непосредственных креплений и увеличивает защиту от сквозняков, максимально плотно закрывая двери, поэтому пренебрегать использованием данного прибора нецелесообразно.

Как установить доводчик на входную дверь?

Скрытые доводчики и напольные доводчики устанавливают только профессионалы, поскольку требуется встроить механизм в пол либо в само дверное полотно. Верхний доводчик можно установить самостоятельно, но это требует определенных навыков. Мы советуем и в этом случае обратиться к мастеру.

На что обратить внимание:

можно установить доводчик на полотно или над дверью — это зависит от типа открывания двери: слева/справа, внутрь/наружу
на входной двери доводчик надо установить на внутренней стороне, чтобы механизм не ржавел, а масло не замерзало
после установки доводчика надо его отрегулировать.

Регулировка доводчика

Основное назначение механизмов

Стоит заметить, что пружинный механизм работает с хлопком. Интенсивность издаваемого шума при этом зависит от силы пружины. Причем, если такое устройство установить на межкомнатную остеклённую дверь и не рассчитать силу удара, даже стёкла могут вылететь. Поэтому вряд ли кто-то сегодня решится установить пружинный механизм на межкомнатных блоках.

Благо технологии постоянно совершенствуются, поэтому в настоящее время доводчик дверной отличается усовершенствованными механизмами и бесшумной работой.

Интересен тот факт, что в основе работы современных устройств заложен принцип функционирования пружины. Разве что новые доводчики для дверей прячут эти пружинки вовнутрь корпуса. Более того, современные дверные доводчики оснащены и целым рядом других полезных особенностей.

Они не только плавно открывают дверцу, но и могут удержать створку в определённом положении. Кроме того, доводчик для дверей позволяет отрегулировать скорость закрывания дверки. Но и это оказывается ещё не весь список достоинств, которыми обладают доводчики для дверей.

Производители таких механизмов позаботились о том, чтобы для каждого типа ограждающих конструкций были разработаны и выпущены особые доводчики для дверей (ОКПД 28.63.14.150).

По сути, все выпускаемые устройства условно можно разделить на 4 обширные группы:

напольные механизмы;
накладные приспособления;
встраиваемые изделия;
специализированные устройства.

К тому же каждый магнитный и пружинный механизм условно можно отнести к одному из 7 классов устройств (ОКПД 28.63.14.150). Виды устройств, которые относятся к первым классам, предназначены для облегчённых межкомнатных систем. А представители последних групп используются для тяжёлых дверных блоков.

Магнитный или любой другой механизм (ОКПД 28.63.14.150) разнится с другими представителями этой группы стоимостью. Отчасти, на стоимость влияет качество исполнения устройства, его эксплуатационные показатели, а также дополнительные особенности (к примеру, это электрический напольный механизм или пневматические приспособления).

Классификация доводчиков для дверей

Самым основным для потребителя считается возможность доводчика настраивать движение двери. Последнее зависит от массы изделия и его ширины, другими словами – от момента инерции. Данный показатель устанавливается стандартом EN 1154. Устройства по усилию закрывания делятся на семь классов – EN1–EN7. Первые предназначаются для самых легких внутренних конструкций, последние – для стальных входных.

Выпускаются как одноклассные версии, другими словами с точным указыванием категории, так и регулирующиеся, разрешающие менять усилие открытия. Маркируются последние подобным образом: EN 2–4. В инструкции изготовителя, в основном, приводится таблица с указыванием массы и ширины створки и класса изделия.

Вторая значимая характеристика устройства – передача вращающего момента.

Рычажный или коленный – рычажок являет собой две объединенные оси, которые при отрытии створки сгибаются в колене. Шарнирная тяга выделяется прочностью к механическим действиям и долговечностью, однако недостаточно защищена. Рычажок устанавливается на раму дверей и полотнище и абсолютно доступен, почему нередко становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

Приспособление со скользящим каналом – свободный конец рычага при открытии передвигается вдоль канала. Рычажок в данном случае малодоступен, однако работа самого приспособление требует большего усилия. Для доводчика данного типа применяется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
Напольные – приспособление устанавливается в пол и невозможно. При двустороннем открывании створка ставится на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Подобрать подобный вариант советуется для магазинов.

Рамные – действует подобно напольному, но закрепляются именно к дверной раму.

К техническим свойствам приборов относится и монтажный способ.

Накладной – используется очень часто для установки устройства с шарнирной тягой. Если в первоначальном проекте процесс установки доводчика не предусматривался, то данный вариант считается единственным. На фото – образец накладной установки.
Невидимый в раму – свойственен для рамных приборов и устройств со скользящим каналом.
Невидимый в пол – напольные версии.
Невидимый в дверь – используется для рамных доводчиков. На фото показывается образец.

Три последних способа дают защиту от действий вандалов. На фото – образец скрытого способа монтажа в раму.

Как подобрать доводчик

В первую очередь на что необходимо смотреть – это масса и размер двери. Нужный класс мощности можно определить в соответствующей таблице, нередко прилагаемой к инструкции.

Вес изделия – чем выше масса створки, тем более мощный доводчик потребуется.
При недостаточном усилии закрывания позволяется установка 2-ух одновременно действующих устройств.
При ширине створки больше, чем 1600 мм, доводчик применять нельзя.

К значимым для потребителя свойствам относятся и остальные параметры.

Скорость закрывания – конкретного числового значения у показателя нет. Устанавливается она образно говоря, при помощи зрительных наблюдений. Для противопожарной двери данный показатель обязан быть самым большим, а вдруг, если доводчик устанавливается в личном доме, где проживают детки или люди в возрасте, скорость обязана быть не очень большой.
Скорость захлопывания – время прохождения последней части пути. Имеет большое значение, если применяется защелкивающуюся замок.

Торможение открытия – прибор с подобной функцией рекомендуется подобрать для общественных учреждений, где часть посетителей пытается открыть дверь, прилагая очень большое усилие, таким образом провоцируя возможность удара об стенку и повреждение полотна и самого устройства. Функция уменьшает усилие, не давая возможность действовать через чур резко.
Задержка закрывания – значимость данного момента индивидуальна. С одной стороны, сдерживание закрытия нежелательно во время холодов, со второй – представляет удобство в ситуациях, когда у потребителя заняты руки – приобретениями, к примеру.
Фиксация открытой створки – считается обязательной для медучреждений. Функция дает возможность удерживать дверь открытой во время перемещения грузов или пациентов на носилках.

В самых новых моделях устройства перечисленные функции довольно постоянно являются регулируемыми, что, разумеется, цену изделия делает больше. Инструкция, представленная на видео, поможет подобрать приспособление.

Как правильно эксплуатировать доводчики для входной двери: общие рекомендации

Доводчик на уличную дверь прослужит долго и безотказно только при соблюдении правил эксплуатации.

Не рекомендуется на длительное время оставлять дверь открытой. При перемещении габаритных предметов нужно отсоединить механизм, но не подпирать дверь кирпичом или коробкой.
Створки с доводчиком нельзя распахивать шире, чем на 90°.
Не рекомендуется воздействовать на ход двери, тормозить или подталкивать.
При использовании гидравлических устройств учитывать, что масло под действием внешней температуры меняет свою структуру. Для исправной работы доводчик дважды в год следует настраивать на режим «лето» или «зима».
Запрещается прикладывать усилие для быстрого закрывания.
Нельзя раскачиваться на двери, а также дергать за рычаг доводчика.

Регулировка

После того как доводчик будет установлен, его необходимо отрегулировать. Способ настройки зависит от расположения регулировочных винтов, которые могут располагаться как с торца корпуса, так и внутри него. Обычно винты обозначаются цифрами 1 и 2, где «единица» отвечает за изменение угла открытия двери относительно короба, который может достигать 180 градусов, а «двойка» – за скорость, с которой дверь будет закрываться. Первым настраивается угол открытия. Для этого устанавливают нужное значение, которое может варьироваться от 90 до 180 градусов, после чего переходят к регулированию скорости движения полотна.

Её производят таким образом: дверь открывают на максимально возможный угол, который только что был задан, и отпускают. В это время начинают подкручивать второй винт, добиваясь плавного хода и стабильного закрывания. Обычно механизм очень чутко реагирует на изменение положения регулировочных винтов, после поворота которого всего лишь на четверть полотно начинает закрываться предельно замедленно. Некоторые доводчики имеют функцию фиксации двери, поэтому при регулировке таких моделей необходимо будет настроить точку срабатывания фиксации при открытой двери.

Как выбрать морозостойкий доводчик?

При выборе уличного морозостойкого доводчика для входной двери нужно учитывать его назначение. В системе должно использоваться низкотемпературное масло, которое обеспечит нормальную работу устройства в холодное время года. Оно имеет повышенные параметры вязкости и устойчиво к износу.

Сальники должны иметь в сечении диаметр не менее 3 мм. Они выполняются из морозостойкой уплотнительной резины, которая не застывает при температуре до -50°С. Это предотвращает разгерметизацию и обеспечивает высокую надежность.

По инструкции должен быть предусмотрен антивандальный клапан. Он обеспечивает дополнительную защиту сальников при закрывании двери с усилием. Не стоит исключать из внимания случаи ненадлежащего обращения с дверьми — битье ногами или попытки ею хлопнуть.

Часто в морозостойких доводчиках монтируется термоклапан из пластика. Благодаря его свойствам сжиматься при низких температурах, увеличивается диаметр зазора. Это позволяет густому маслу беспрепятственно протекать из одного отсека в другой.

Даже если все параметры выбора соблюдены, с зимними доводчиками нужно обращаться аккуратно:

регулярно настраивать винты;
не закрывать дверь самостоятельно;
устанавливать механизм внутри помещения.

Пневматический механизм из-за отсутствия жидкости внутри системы выдерживает более низкие температуры. Но температурный диапазон сильно не отличается от гидравлики.
