Железные ворота на гараж: виды и изготовление

Эксплуатация подъёмных ворот: меры предосторожности

Насколько бы качественно не были сделаны своими руками подъёмные ворота, их эксплуатация предусматривает некоторые нюансы такие, как:

• обязательная периодическая проверка состояния важных узлов, работающих под нагрузкой (трос, ролики, шарниры);
• ревизия, смазывание этих узлов при необходимости;
• обязательное использование страховочных задвижек при поднятых створках.

В остальном такая система довольно неприхотлива по причине простоты. При этом она очень долговечна, что также можно добавить в её преимущества.

Все узлы подъёмных ворот требуют постоянного внимания для сохранения нормальной работоспособности  ФОТО: ufa.alutech.ru

Ремонт ворот и реконструкция

Бывает так, что в процессе использования возникает необходимость корректировки расположения гаражных ворот:

• Ворота находятся слишком низко, что затрудняет открытие и закрытие их створок. В этом случае можно с помощью болгарки просто немного срезать низ створок.
• Покупка нового автомобиля и не подходящий для него по высоте гаражный проем. Здесь, конечно, потребуется больше усилий, чем в первом варианте. Но решить данную проблему все-таки можно, только вот подойдет данный способ исключительно для кирпичных гаражей: выбейте 1-2 ряда кладки над проемом, на аналогичную высоту поднимите раму и усильте получившийся откос.
• Также можно посмотреть фото и видео, подобрать нужную автоматику (см. Привод гаражных ворот: разновидности и правила выбора). Ведь комфорт никто не отменял. На нашем сайте вы можете найти множество вариантов установки автоматики, которая сделает въезд в гараж более комфортным.

Металлические ворота в гараж вполне по силам сделать своими руками. Инструкция поможет учесть все нюансы выполнения этой работы.

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.

Схема для изготовления створок

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

• снизу ворот над порогом – 2 см;
• между перекрытием проема ворот гаража и створкой – 1 см;
• боковыми поверхностями и створкой – 5 см.

Схема гаражных ворот

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
4. По центру проема приваривают 2 вертикальные стойки.
5. Посредине каждой створки крепят горизонтальные перемычки.
6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

Эскиз ворот с размерами

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
2. Подготовленный лист сразу прихватывают к раме в точках.
3. Правую часть делают так же, как и левую.

Размеры свариваемого каркаса

После этого обваривают всю конструкцию

Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

Чертеж распашных ворот

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Особенности строительства фундамента

Фундамент – это самое главное при строительстве гаража.

• Фундамент может быть построен различными способами.
• Чаще всего для строительства выбирают монолитную технологию. Тогда бетонная плита будет служить основанием. Она помогает распределить на себя равномерно всю нагрузку. Таким образом помогает не допустить деформации гаража.

Для того чтобы построить монолитный фундамент, нужно сделать не очень глубокую траншею. Потом требуется установить опалубку.

• Для этого необходимо посыпать туда песок и гравий и хорошенько все утрамбовать.
• Далее берут металлические прутья и ими армируют основание фундамент гаража.
• Затем все заливают готовым раствором бетона.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Это интересно: Лилии из пластиковых бутылок своими руками: излагаем вопрос

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Необходимость утепления и основные составляющие успеха

При покупке первого в жизни гаража для автомобиля, мало кто обращает внимание на его функциональность – была бы коробка, и хорошо закрываемые ворота, и этого достаточно. Интересно!

Интересно!

Интересно!

Постройка функционального помещения на собственном землевладении заставляет обращать внимание на некоторые нюансы – расстояние до других построек, фундамент, для предотвращения подмыва, удаленность от окон дома и удобство подъезда. Но даже самые надежные стены, фундамент и крыша с правильным уровнем стока не помешают со временем возникнуть проблеме, знакомой всем владельцам со стажем: как утеплить ворота

Но даже самые надежные стены, фундамент и крыша с правильным уровнем стока не помешают со временем возникнуть проблеме, знакомой всем владельцам со стажем: как утеплить ворота

Но даже самые надежные стены, фундамент и крыша с правильным уровнем стока не помешают со временем возникнуть проблеме, знакомой всем владельцам со стажем: как утеплить ворота.

Читайте еще: Что делать, если замерз бачок стеклоомывателя в машине – как его разморозить

Для человека с минимальными уровнем практических знаний и навыков – это несложный процесс, который спокойно можно провести своими руками. Утепление ворот гаража изнутри может не отличаться особой эстетичностью (разве только для перфекционистов, привыкших все процессы выполнять идеально).

Даже те, кто изначально убежден, что покупка или постройка гаража – это всего лишь необходимая мера для нормального и безопасного хранения, и никакие навороты для этого не требуются, со временем приходят к пониманию простой истины: утеплить ворота необходимо. Рациональнее всего сделать это своими руками, и лучше всего изнутри, чтобы сохранить снаружи эстетичный вид, избежать разрушений под защитой плотного слоя металла.

После того, как решение принято, остается только придумать, каким образом и чем это можно сделать. А вот для этого и придуманы подробные инструкции, фото и видео от народных умельцев. В каждом подобном процессе есть элемент творчества, удачно сделанная работа вызывает желание поделиться наработанным опытом.

И каждый из авторов непременно пояснят, почему возникла необходимость утеплить ворота гаража:

• распашной вход, они традиционно изготавливаются из металла – это прочный и стойкий материал, который, в отличие от дерева и камня плохо поддается разрушению или взлому;
• те же металлические створки, при этом они являются основным уязвимым местом для проникновения жары или холода в функциональное помещение, уравнивают внутреннюю температуру с уличной, не дают возможности проводить необходимые работы;

• при наличии обогревателя или даже отопления, именно через них происходит основной отток полученного тепла, а это – потери затраченного на получение тепла и средств, отпущенных на его покупку;
• утепление, пусть даже неумелое и сделанное впервые своими руками, значительно уменьшит выпот конденсата – судя по инструкциям к эксплуатации – самого надежного средства разрушения металла в автомобиле;
• произолировав гараж изнутри хозяин предотвращает резкие перепады температуры при внезапном похолодании или потеплении, которые губительно действуют на краску автомобиля;

• создание мягкого климата особенно необходимо для дорогих машин, в которых много электронных функций, но и для отечественных оно тоже будет не лишним, чтобы не выходили из строя даже самые надежные механизмы;
• если в гараже хранятся средства по уходу (эксплуатационные и моющие), таким образом можно предохранить их от замерзания: некоторые импортные жидкости после замораживания приходят в полную негодность.

Важно!

Даже посмотрев на фото, как это делают другие мастера, и усвоив подробные инструкции по монтажу на видео, можно не добиться желаемого результата из-за некорректного выбора утеплителя. На строительных рынках сейчас есть головокружительный выбор подобных материалов, так что использовать по старинке фанеру или доски нет никакой необходимости. Эффекта будет минимум, а вот с открыванием створок неминуемо возникнут сложности из-за веса.

Читайте еще: Греть или не греть зимой машину?

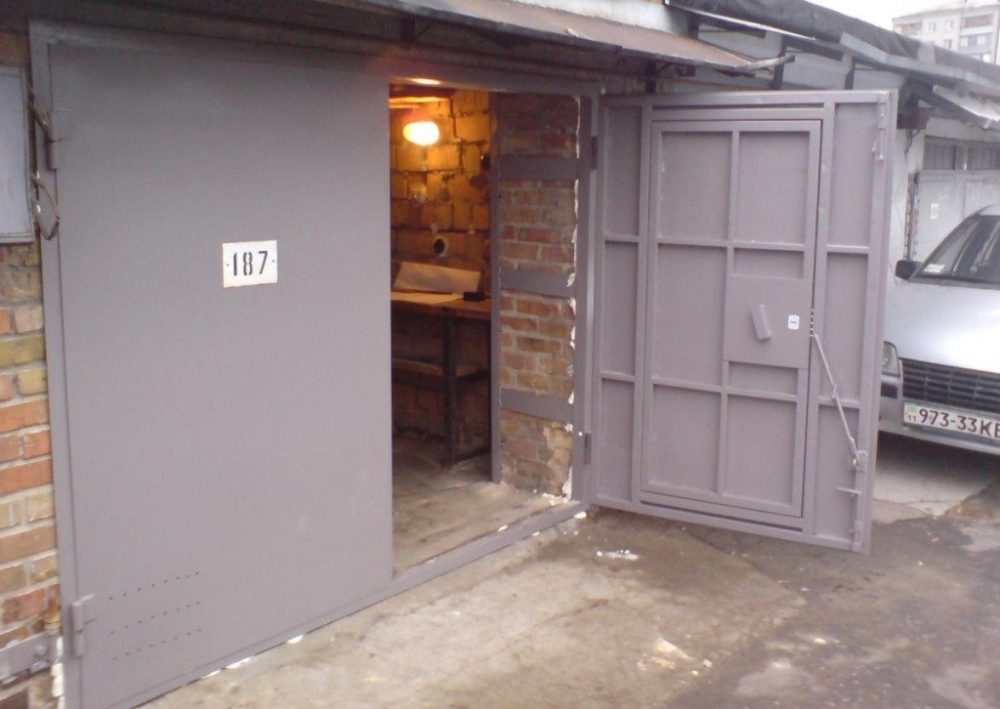

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

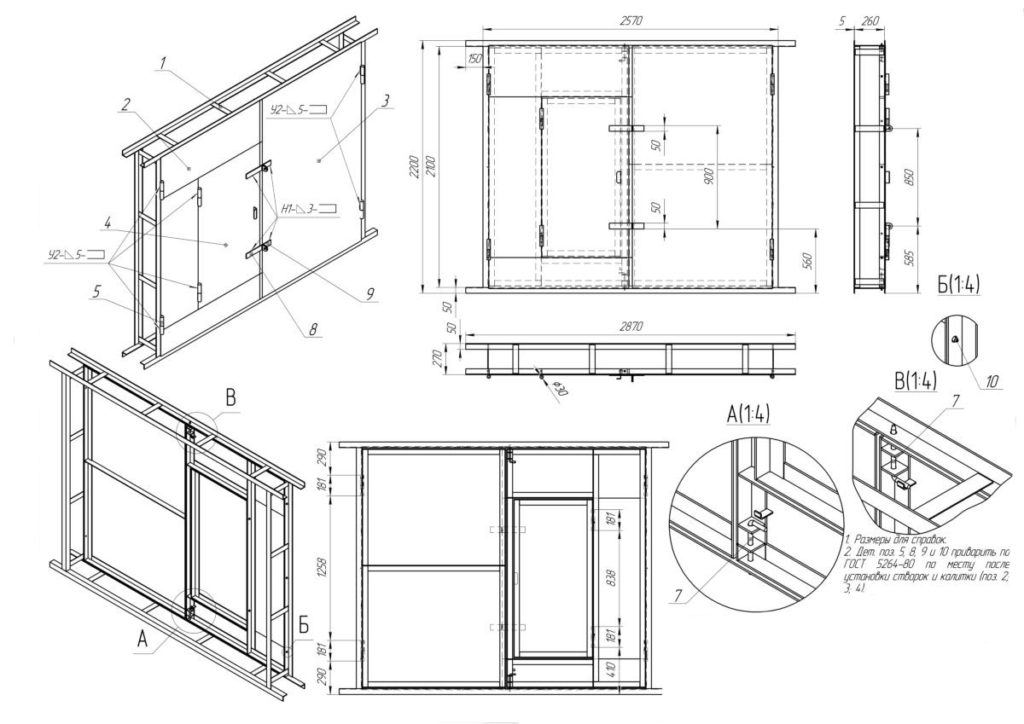

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

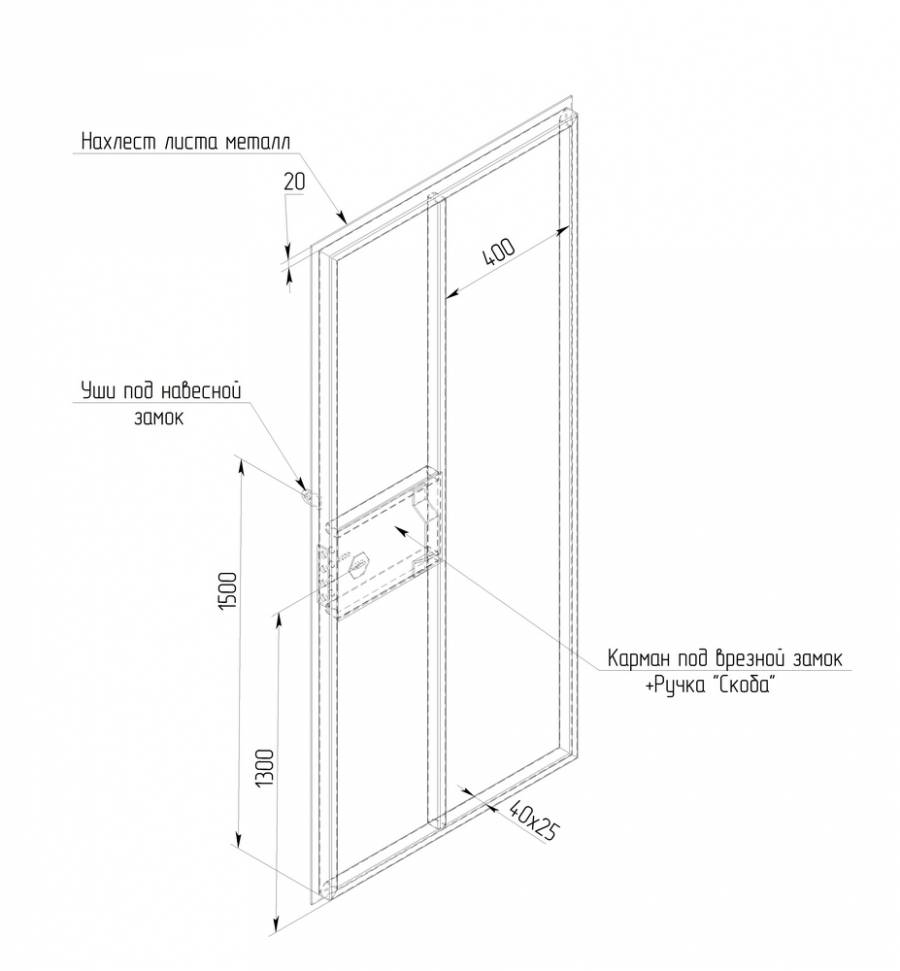

Калитка сварная для гаражных ворот

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Виды гаражных ворот

Прежде, чем рассматривать типы, ознакомимся с преимуществами распашных ворот.

Пять плюсов:

• Цена за конструкцию значительно ниже, если сравнивать ее с другими типами;
• Есть возможность утепления распашных створок;
• Получится вмонтировать их даже в помещении с небольшой площадью;
• Могут открывать внутрь или наружу – как удобно владельцу;
• Можно оснастить конструкцию электроприводом.

Единственный минус носит сезонный характер. Дело в том, что зимой придется очищать территорию от снега. Иначе двери наружу просто не откроются.

Теперь может переходить к изучению других разновидностей.

Складные

Относятся к секционному типу. Конструкция состоит из сегментов, которые можно крепить вертикально и горизонтально. Они соединяются между собой шарнирами. Боковые фрагменты фиксируются к коробу с помощью петель. Монтажники рекомендуют дополнительно скреплять нижнюю и верхнюю части по направляющей.

Сооружения чаще всего создают из древесины или алюминия.

Достоинства:

• Уникальная внешность;
• Удобно открывать и закрывать;
• Экономят свободное пространство даже при открытом состоянии;
• Можно ремонтировать или заменять фрагменты по отдельности;
• Дешевизна.

Недостатки:

• Быстро приходят в непригодность;
• Слабая надежность.

Подъемно-поворотные

Они представляют собой целостный щит. Это полотно закрывает полностью входное пространство. При открывании оно приподнимается и проворачивается на 90°. В итоге, оно оказывается в горизонтальном состоянии в верхней части.

Система отпирания состоит из рычажных элементов, редуктора и электрического двигателя.

Преимущества:

• Безопасность, надежность;
• Экономят свободное пространство даже при открытом состоянии;
• Можно утеплять их;
• Можно установить электропривод.

Недостатки:

• Потребуется максимально точный монтаж;
• Открытые ворота укорачивают высоту проема на 20-30 см;
• Не следует часто использовать ворота.

Подъемно-секционные

Несколько сегментов составляют это сооружение. Они расположены на одном горизонтальном уровне. Части скреплены петельным методом. Наверху монтажники устанавливают поднимающий механизм. Он-то и поднимает двери. Они остаются открытыми в горизонтальном расположении вдоль потолочной поверхности.

Отдельные фрагменты – это обычно сэндвич-панели.

Преимущества:

• Можно подобрать под любой размер проема;
• Экономят свободное пространство при открытом состоянии;
• Устойчивы к воздействию внешних факторов;
• Не подвергаются деформации;
• Привлекательная внешность;
• Хорошо сохраняют тепло внутри;
• Изолируют посторонние шумы;
• Продолжительный срок эксплуатации.

Недостатки:

• Дорогие;
• Регулярный уход: смазывание петельных крепежей и направляющих;
• Контроль электрики и автоматического привода;
• Слабые защитные функции.

Рулонные

Рулонными они называются из-за способа открывания. Они представляют собой полотно, созданное из нескольких ламелей. При открывании полотно собирается в рулон. Помимо листа сооружение состоит из двух направляющих, которые удерживают ее в проеме. Еще здесь есть вал, на который наматываются полосы и электрический привод для открывания.

Преимущества:

• Экономят свободное пространство;
• Доступная цена;
• Простая схема установки;
• Продолжительный срок использования;
• Привлекательная внешность;
• Возможность установки электрического привода.

Недостатки:

• Ненадежные;
• Нельзя утеплять, потому что между полосами всегда образуются щели;
• Плохо функционируют при сильном морозе.

Откатные

Сооружение оснащено створкой. Она крепится на верхней направляющей. Открывание происходит путем отката конструкции в сторону.

Преимущества:

• Экономят свободное пространство;
• Можно установить электропривод;
• Не требуется очищать сугробы зимой, чтобы открыть ворота;
• Надежность.

Недостатки:

Быстро изнашиваются ролики.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Заготовка материалов

Чтобы в нужном количестве приобрести металл для заполнения въездного проема, необходимо обмерить габариты последнего и толщину фронтальной стены. Понадобится такой металлопрокат:

уголок равнополочный не менее 75 мм шириной – на обрамление стен вокруг въезда и для изготовления створок;

Равнополочный уголок разных размеров

• то же, шириной 60 мм для раскосов;
• стальной лист толщиной 2 мм и более для дверных полотен и связей между рамами;

Лист стальной нержавеющий 2мм

простые цилиндрические навесы (шарниры) наружной установки;

Основные разновидности цилиндрических петель

задвижки – 4 шт., можно сварить из кругляка либо купить готовые;

Задвижка для ворот

замки.

Перечень инструментов тоже невелик:

• сварочный инвертор;
• УШМ — машина шлифовальная угловая (болгарка);
• дрель электрическая;
• струбцины;
• средства измерения – рулетка, линейка, угольник и жидкостный уровень;
• обычные слесарные инструменты – молоток, пассатижи и так далее;
• расходные материалы: электроды сварочные диаметром 3 мм, круги по металлу, сверла.

Для установки замков понадобится крепежный метиз – болты, гайки, шайбы. В конце работ полотна необходимо загрунтовать и окрасить своими руками, для чего обычно используется состав ГФ-021 и пентафталевая эмаль (ПФ) соответственно.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности

Важно добиться идеального выравнивания труб. Если на этом этапе допустить оплошность исправить её, без использования кувалды, будет практически невозможно

После надежного соединения и шлифования сварочных швов.

Фото 5

Не менее важно проверять углы рамы, нельзя допускать перекосов

Фото 6. Сверяем расстояния между противоположными углами.

Делаем опорные площадки, для крепления рамы к стене гаража, из металлических пластин. Не забудьте о том как рама будет крепиться к стене гаража. Выберите как будет лучше выполнить это крепление, сваркой к металлическим закладным или соединение, рамы со стеной гаража, анкерными болтами. В последнем случае не забывайте об отверстиях для анкеров.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

https://youtube.com/watch?v=5WEpOnTbuao

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

• надежность;
• долговечность;
• прочность;
• экономия пространства;
• сравнительно невысокая стоимость.

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.
