Сборка
Сначала стоит изготовить станину, на которую и будет установлен компрессор своими руками. ЗИЛ 130 имеет определенные посадочные места для данного агрегата, которые необходимо перенести на каркас. Так не придется проделывать дополнительные отверстия в самом компрессоре, и можно будет использовать дополнительную систему амортизации.
Далее на станину монтируют двигатель. При этом фиксация производится в жестком положении, на расстоянии, необходимом для реализации передачи крутящего момента. Ресивер и другие элементы, которые можно присоединить через шланги, можно располагать отдельно. Порой их проще подключить по месту работы, чтобы не утяжелять саму станину.
Разновидности
Планируя установку нагнетателя своими руками, стоит сразу определиться с видом устройства. Есть самодельный вариант, но также осуществляется продажа готовых к установке систем.
Второй вариант более предпочтительный.
Механический нагнетатель приводной, имеет во многом одинаковую конструкцию и принцип работы. Но сам привод может быть разным. Как и цена всего узла.
Привод бывает:
- прямым (от коленвала напрямую);
- ременным (зубчатый, плоский или клиновый ремень);
- с зубчатой передачей;
- цепным;
- электрическим.
Что же касается самих нагнетателей, то тут можно выделить несколько разновидностей.
Кулачковый
. Самый старый вариант, который можно встретить на авто с огромным пробегом. Есть и современные аналоги. Наиболее известным считается Roots. Он же воздуходувка в народе. Дорогие, но по производительности себя не оправдывают. Потому спрос низкий.
Винтовой
. Устройство напоминает предыдущий вариант. Отличается компактными размерами и солидными показателями производительности. Но и цена превышает кулачковые аналоги. В основном винтовые узлы применяются на дорогостоящих спортивных автомобилях.
Центробежный
. Самый популярный и распространенный вариант в настоящее время. Внешне напоминает турбокомпрессор. Сравнительно недорогие, легкие и компактные. Без проблем устанавливаются на авто, могут использовать разные способы монтажа.
Доработка компрессора
Даже если планируется сделать обычный гаражный компрессор из компрессора ЗИЛ, то сам агрегат необходимо будет немного доработать.
- Прежде всего, стоит создать охлаждение. Дело в том, что такие агрегаты в процессе своей работы сильно перегреваются и в результате этого падает не только производительность, но и срок эксплуатации. Поэтому следует просверлить шатуны, а в нижней крышке устанавливается косая трубка.
- Чтобы контролировать уровень масла, необходимо установить на выход из картера прозрачный фильтр. Также имеет смысл поставить влагоотделитель, который можно изготовить самостоятельно из небольшого огнетушителя.
- Отдельно устанавливают и бачок с маслом. При этом сразу стоит отметить, что он будет использоваться в качестве расширительной емкости и поможет нормализировать давление в системе.
На сегодняшний день существует просто огромное количество всевозможных доработок, которые направлены на то, чтобы увеличить производительность и срок эксплуатации. Все они обычно относятся к системе смазки и передачи вращающего момента. Однако окончательный выбор всегда зависит напрямую от назначения конечного изделия.
Конструкция компрессора глазами Кулибина
Мотор компрессора часто снабжен тремя патрубками:
- входной фреона;
- выходной фреона;
- технологический мастера.
Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.
При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.
Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:
- компрессор;
- ресивер;
- регулирующая арматура;
- соединительные шланги.
Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:
- входное от компрессора;
- выходное для использования;
- контрольное для манометра;
- сервисное для слива конденсата.
Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.
Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.
Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!
Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.
Процесс работы
Самодельный компрессор для гаража состоит из нескольких узлов. У каждого своя функция. Сборку проводят последовательно. Начинают со станины, так как все детали будут крепиться к ней.
Сборка станины
На листе гетинакса начертить прямоугольник нужного размера (50×30 см). Потом, прикладывая колесо, в каждом углу наметить точки крепления. Болгаркой вырезать заготовку станины. Дрелью просверлить отверстия и прикрутить на болты колеса.
Установка электродвигателя и механической части
По правому краю станины устанавливают электродвигатель, крепят жестко на болты. Слева от него размещают компрессор. Шкив, взятый от автомобильного генератора, приваривают на втулку.
Сборка воздушной части
В схему воздушной части входят воздушный фильтр, который стоит на заборе воздуха. Для его установки используют резиновую муфту с резьбовым соединением. Он сменный и легко откручивается.
Ресивер, регулятор давления, влагомаслоотделитель, реле давления и воздушный пистолет соединяют шлангами. Включение в схему регулятора давления обеспечивает автоматический режим работы компрессора. Давление можно выставлять от 0 до 10 атмосфер.
Сборка блока охлаждения
Во время длительной эксплуатации возможен перегрев компрессора. Чтобы его исключить, в схему добавлен блок охлаждения. Главным элементом является радиатор. Его устанавливают на двигатель и соединяют патрубком с расширительным бачком.
Такое решение многофункционально. Происходит охлаждение двигателя и обдув радиатора. Необходимое движение жидкости обеспечивает электрический насос (помпа), который вмонтирован в расширительный бачок.

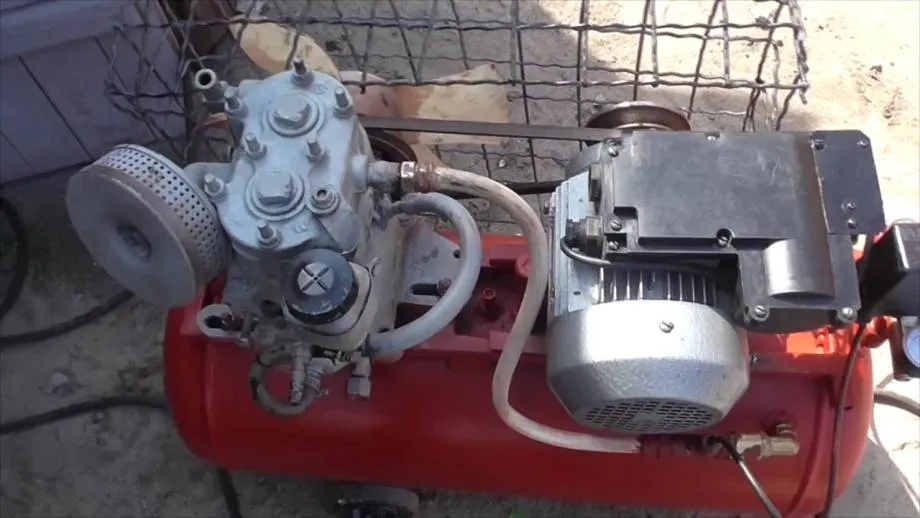

Пошаговая инструкция изготовления покрасочного компрессора из зиловского
Для создания прибора, нагнетающего воздух, используют компрессоры:
Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.
Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.
- Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
- Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
- Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
- С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
- Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
- В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
- Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.
Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.
Мониторинг давления
Собрав все элементы воедино, нам понадобится проконтролировать работоспособность механизма. Для этого подключаем аппарат к электросети, а реле выставляем на минимальную подачу давления. Мониторим показания манометра во время работы системы.
После проверки реле, понадобится выявить возможные места потери герметичности. Для этой операции используется подготовленный мыльный раствор. Его делают густым в виде кашицы. Проблемные участки промазываем раствором на работающем компрессоре. Если появится пузырьки воздуха, то заделываем утечку.
Во время возможного падения давления до критичных значений, можно установить дополнительную подкачку воздуха с включением компрессора. После получения положительных результатов в ходе испытания, можно приступать к покраске.
Удовлетворительное давление для работы системы подбираем эмпирическим путем. Нужно подобрать в этой ситуации настройки так, чтобы все происходило при минимальных значениях сработки нагнетателя. С помощью такой конструкции можно проводить покраску любой поверхности.
Регламентные работы перед запуском компрессора
Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:
- проверить плотность и надёжность всех соединений;
- осмотреть визуально шланги и трубки на предмет трещин или разрывов.
Такие проблемы нередки, когда шкив задевает шланг
После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.
Этот манометр позволяет регулировать давление
Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.
Изготовление
В целом процесс изготовления достаточно прост. Для него вам понадобится лишь:
- Сам компрессор
- Электродвигатель
- Пустой газовый баллон на 50 литров
- Металлический профиль и уголки
- Прессостат
- Инструменты
- Шланг и металлические хомуты
Этап первый – разбираемся со смазкой
При работе на автомобиле компрессор смазываются центральной системой автомобильного насоса ЗИЛ, нам же нужно чтобы он смазывался от масляной ванны, что будет в компрессоре.
Для этого нам нужно сделать отверстия во вкладышах, таким образом будет создаваться масляный туман и масло самотёком будет подать туда.

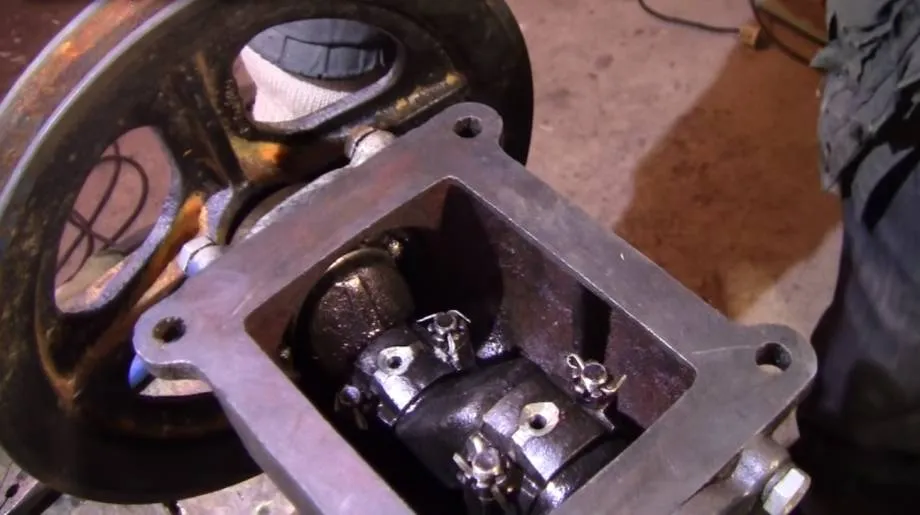

Для начала разбираем компрессор, откручиваем шпинты и достаём сами вкладыши.
Далее нужно проточить маленькую канавку по центру вкладышей. Это делается для того, чтобы масло легче поступало на весь вкладыш, ведь в автомобиле масло подаётся под давлением и поэтому расходится по всему вкладышу.
Затачиваем канавку вкладышей и просверливаем отверстие.
Повторяем все действия со вторым вкладышем. После чего вставляем их на место и собираем компрессор.
Вытираем и протираем всё, после обильно смажьте маслом и завинтите шпинты.
Второй этап – делаем каркас
После первого этапа с зачисткой вкладышей делаем каркас и соединяем ЗИЛ-овский компрессор с электродвигателем.
Подсоединить компрессор к двигателю будет не сложно, а каркас делаем из металлического профиля или трубы.
Каркас должен обгибать по периметру саму конструкцию из соединённых компрессора и электродвигателя.
Третий этап – подгонка

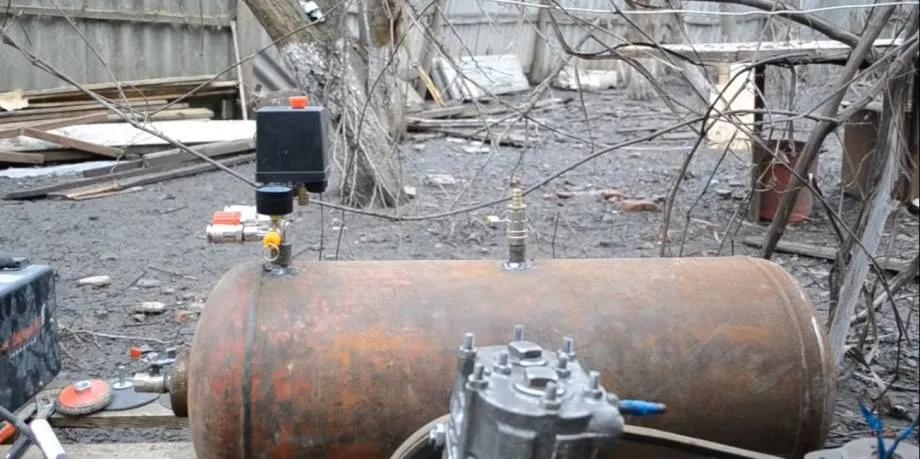

Выставляем эту конструкцию на газовый баллон, отмеряем, где будем делать отверстия под газовые краны (их нужно два – одно по центру, второе в верхней части баллона) и припеваем их.
На один из кранов прикручиваем прессостат и подключаем к нему электродвигатель. Ко второму подсоединяем шланг, второй конец которого соединяем с компрессором. Затягиваем концы шланга хомутами.
Припаиваем к баллону металлические уголки, на которых будет держаться конструкция из электродвигателя и компрессора, после припаиваем их же к этим уголкам.
Проверяем все соединения и подключаем прессостат к сети через удлинитель.
Далее идём испытывать новоиспечённый компрессор.
Компрессор на базе ЗИЛ-овского своими руками готов.
Рекомендую следующее видео, где автор поэтапно собирает компрессор своими руками:

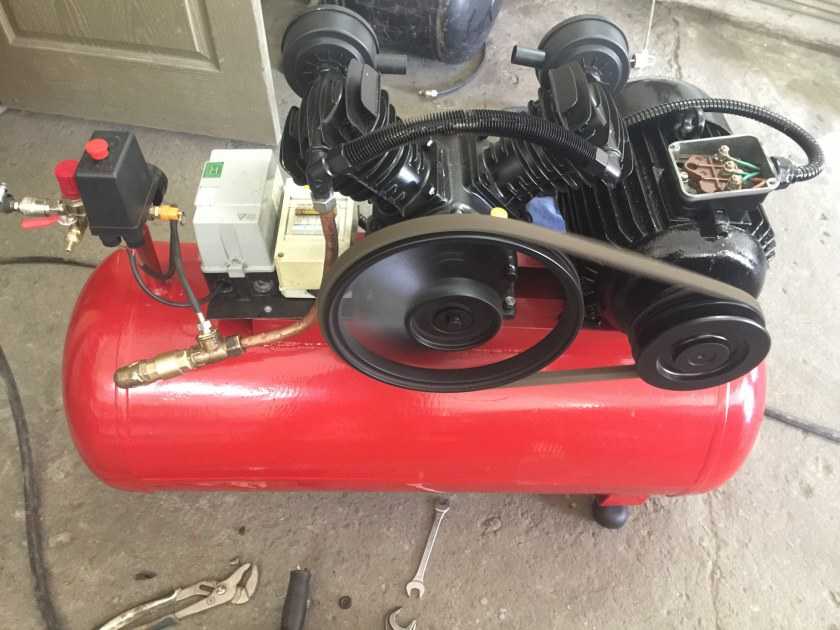

О различных типах поршневых компрессоров
Поршневые агрегаты выпускают одно-, два- и многоцилиндровыми. Последние 2 типа по расположению цилиндров делят на V-, W-образные и рядные. Исполнение двух- и многоцилиндровых по осуществлению процесса сжатия бывает одноступенчатое и многоступенчатое (чаще всего 2-ступенчатое). Выбор нужного компрессора делают, исходя из предполагаемых работ с ним.
Как работает 1-цилиндровый, описано выше. Чтобы понять принцип функционирование остальных типов, достаточно рассмотреть 2-цилиндровый агрегат. В одноступенчатом компрессоре цилиндры (поршни) одинакового размера. Работают они в противофазе, поочередно всасывая, сжимая, а затем вытесняя воздух в линию нагнетания.
В 2-ступенчатом агрегате цилиндры разного размера. Наружный воздух всасывается имеющим больший диаметр. Он называется цилиндром 1-ой ступени или, по-другому, низкого давления. В нем воздух сжимается до какого-то промежуточного значения. Затем газ подается в межступенчатый охладитель (обычно медная трубка в специальном исполнении), где охлаждается, а потом в цилиндр высокого давления или, по-другому, 2-ой ступени (с поршнем меньшего диаметра). В нем воздух сжимается до максимального рабочего значения давления компрессора.
Размеры обоих цилиндров так подобраны, чтобы в каждом производилась примерно равнозначная работа по сжатию.
Промежуточное охлаждение воздуха необходимо, чтобы обеспечить максимальные КПД работы поршневой группы и давление компрессора. Ведь при сжатии газ нагревается. Вследствие этого он расширяется и начинает занимать больший объем в цилиндре 2-ой ступени. Охладившись в ресивере, воздух уменьшается в объеме, и при этом его давление падает.
Компрессор высокого давления своими руками
Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?
Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.
компрессор высокого давления своими руками из двигателя автомобиля
При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.
Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.
Клапана должны свободно подавать воздух в поршни.
Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.
Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.
Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.
Двигатель
Если собираем компрессор ЗИЛ 130 своими руками, то очень важно правильно подобрать силовой агрегат, который будет максимально приближен к рабочим параметрам устройства. В данном случае обычно смотрят на скорость вращения
Она должна быть не менее 2000 оборотов в минуту, поскольку именно этот параметр позволит создать максимальное давление и даст возможность конструкции работать в щадящем режиме.
К подбору мощности подходят отдельно. Дело в том, что стоимость электрического двигателя очень часто напрямую зависит именно от этого параметра. Принято считать, что для подобных компрессоров достаточно мощности в 1 кВт. Однако это оправдывает себя, если агрегат планируют использовать непродолжительное время и без больших нагрузок. Поэтому чаще всего используют более мощные изделия.
Компрессор высокого давления своими руками
Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.
В качестве привода можно взять двигатель на 380 В мощностью 4 кВт
. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .
Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.
Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора
является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.
Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

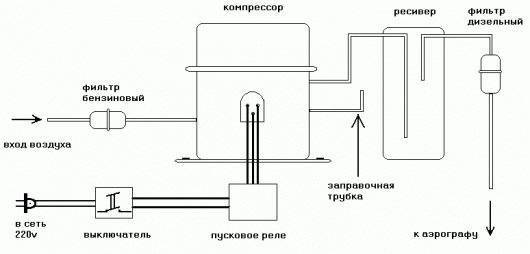

Компрессор для покраски авто своими руками
Грибки для вытягивания вмятин своими руками. Каталог инструмента для удаления вмятин без покраски. Нельзя проводить PDR работы, если
Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:
- манометр;
- редуктор с фильтром защиты от масла и влаги;
- реле для регулировки давления;
- фильтр очистки для бензиновых двигателей;
- крестовина для воды с резьбой внутри;
- переходники резьбовые;
- хомуты;
- мотор;
- ресивер;
- масло для двигателя;
- выключатель под напряжение в 220В;
Материалы для самодельного компрессора
- трубки из латуни;
- маслостойкий шланг;
- деревянная доска;
- шприц;
- средство для удаления ржавчины;
- шпильки, гайки, шайбы;
- герметик, фум лента;
- эмаль для металла;
- пилка или напильник
- колеса от мебели;
- фильтр моторный дизельный.
Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.
Ресивер
Типовой компрессор на базе железа от ЗИЛ 130 стараются обычно сделать компактным и мобильным. Поэтому использовать большие и объемные ресиверы просто не имеет смысла. Также не стоит приобретать эти элементы агрегата отдельно, поскольку их всегда можно создать самостоятельно. Для этого можно использовать практически любую металлическую емкость. При этом лучше всего применять газовые баллоны или старые огнетушители.
Сразу необходимо отметить, что потребуется дальнейшая доработка ресивера. На него нужно будет установить манометр и регулятор давления. Обычно приобретается отдельный узел с редуктором, который и устанавливается на входе в емкость
Также очень важно произвести монтаж клапана обратного давления. Его настраивают под оптимальный режим работы будущего изделия с определенным запасом в 10-15%
Мастерим сами
Заманчиво, конечно, купить хороший компактный агрегат в магазине, но это будет стоить немалых денег. Опытный домашний мастер вполне в состоянии сделать компрессор своими руками из имеющихся в распоряжении подручных средств, побывавших в эксплуатации узлов, демонтированных с вышедшей из употребления техники.
Есть примеры, когда в гаражной мастерской собирался компрессор из двс своими руками с использованием мотоциклетного мотора и старого двигателя от легковушки.
Чтобы сконструировать компрессор воздушный своими руками, нужно хорошо продумать план действий, создать схему, подобрать или докупить какие-то комплектующие. Рассмотрим, как сделать компрессор своими руками, используя оборудование от старого холодильника и огнетушителя.

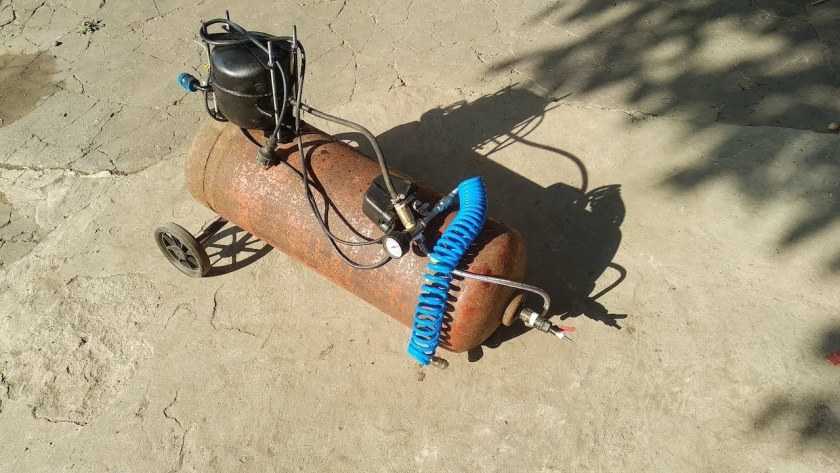

Простейший компрессор старого холодильника
Существует миллиард вариантов, каждый раз найдутся люди, которым мало. Как сделать компрессор из холодильника своими руками – дилемма мучает искателей ночами. Сегодня предлагается начать рассмотрение проблемы минимальным набором аксессуаров, вместе составляющих прибор, призванный накачивать колеса, обдувать поверхности, служить источником воздуха краскопультам. Применений сжатой струе много, не надейтесь запитать самоучкой изготовленным агрегатом отбойный молоток. Хотя уверены, найдутся люди, которые будут терпеливо накачивать 500 литров нужным давлением, силясь посмотреть результат. На портал тогда фото присылайте, будет лишняя реклама проекту! Не нашему, разумеется.
Простейший компрессор включает:
- Фильтр воздушный легкового авто, рассчитанный на нужное давление. Цена вопроса ограничена пределами 100 рублей.
- Клапан сантехнический перепускной (ограничительный, подрывной), совмещенный с обратным на 6 атм. Ценой 150 рублей за штуку.
- Шланг синтетический (полимер, резина), выдерживающий 6 атм. 25-метровая бухта стоит 1000 рублей. Если найдется отрезок нужной длины, понятно, будет стоить меньше.
- Пистолет китайский, лишенный манометра. Лакомый агрегат стоит 750 рублей, рядовой найдете втрое дешевле.
- Баллон накопительный требуемой емкости. Чем больше, тем реже придется включать компрессор.
- Соединительные коммуникации из медных трубок, шлангов произвольной формации. Что найдется под рукой.
Начнем баком. Прочный, стальной, минимум с тремя патрубками:
- входной;
- выходной;
- сливной (удаление конденсата).
Последний патрубок после установки емкости находится строго внизу, жидкость выливается без проблем. С компрессором проблема – будет пытаться выплюнуть масло. Поэтому выходной патрубок загните, чтобы смотрел строго вверх. Параллельно должен уходить шланг по направлению на бак. Заборный патрубок загибаем вверх, снабжаем недлинным отрезком резиновой трубки, на конец которой насажен воздушный фильтр легкового авто. Возможно, пойдет топливный – Лады Калина. Участку тракта повышенное давлении не грозит, требования сравнительно низкие.
Водный обратный&перепускной клапан служит двум целям. Ставится между баллоном и компрессором, препятствуя воздуху выйти назад, представляет собой простейший индикатор того, что давление достигло заданного. Достигнув 6 атмосфер, начнет шипеть, значит, пора двигатель компрессора выключать. Типичный холодильный агрегат выдает минимум 15 атм, за мотор бояться нечего. Имеется желание достичь экстраординарной дополнительной безопасности – ввинтите на выходе баллона перекрывной вентиль, сантехнический подойдет (постыдитесь грабить ЖЭК). При заполнении баллона кран можно блокировать.
Теперь собираем детали вместе, укрепляем баллон. После запуска компрессора набор воздуха будет идти, пока молчит перепускной клапан. Подачу воздуха следует прекратить, выключив двигатель.
Демонтажные работы
Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.
Как выбрать воздушный компрессор для дома
Существует несколько рекомендация по выбору оптимальной модели. Она должна быть относительно небольшой, обладать достаточным уровнем мощности и иметь дополнительные функции, повышающие уровень безопасности использования. Но последние не являются обязательными, если прибор работает в присутствии человека, а он внимательно следит за процессом. Стоит подробнее рассмотреть основные нюансы, влияющие на выбор компрессор.
Лучшие производители
Есть немало компаний, которые предлагают сегодня воздушные компрессоры для дома. Но лишь некоторые из них себя достаточно хорошо зарекомендовали:
- Fubag – немецкая компания, которая специализируется на выпуске профессионального и полупрофессионального оборудования. Качество сборки на высоте, стоимость демократичная. Заводы располагаются в Европе, поэтому все устройства соответствуют требованиям ЕС.
- Metabo – еще один надежный немецкий производитель. Производственные мощности располагаются в Нюртингене.
- Калибр – российская компания, которая специализируется на производстве недорогого бытового инструмента. Качество сборки среднее, но и цена соответствующая.
- Кратон – его воздушные компрессоры небольшие и недорогие. Занимают мал места. При создании используются качественные комплектующие.
- Denzel – немецкий производитель, который использует передовые технологии в своей работе. Есть международные сертификаты.
- Fiac – надежная итальянская компания, лидер в производстве компрессорного оборудования.
- Aurora – крупная многопрофильная организация. Продукция пользуется большой популярностью в России и в Европе.
- Wester – предоставляет относительно недорогие воздушные компрессоры умеренного качества.
- Comprag – надежный и известный производитель, который сегодня обладает заводом на территории Московской области. Предлагает модели всех возможных видов.
Это основные надежные производители воздушных компрессоров, которые используют качественные детали во время сборки и революционный подход. Хотя, есть и несколько других компаний, у которых тоже весьма неплохие модели.
Мощность и производительность
Вполне естественно, что от этой цифры зависит производительность прибора. Таким образом, можно будет подключать больше различных пневматических инструментов для выполнения работы. Но выбирать лучшее ее не напрямую, а по максимальному давлению. Также требуется понимать, какие именно инструменты планируется использовать во время работы. Для примера ниже указана таблица, помогающая подобрать оптимальную модель для того или иного инструмента.
| Инструмент | Давление (бар) | Производительность (л/мин) |
| Краскопульт | До 6 | От 250 |
| Подкачка шин | 3 | От 50 |
| Шлифовальная машина | До 7 | От 180 |
| Продувочный пистолет | 4 | От 150 |
| Пескоструйный пистолет | 8 | От 250 |
| Дрель | До 7 | От 100 |
| Гвоздезабивной пистолет | До 7 | От 100 |
Давление
Рабочее давление нужно выбирать, исходя из того, какой инструмент планируется использовать. Большинство устройств поддерживают давление до 8 бар. Это позволяет работать практически с любым пневматическим инструментом. Однако некоторые устройства более требовательны к рабочему давлению. Стоит отметить, что наличие манометра и возможность регулировать давление позволяют предотвратить перегрузку и снизить нагрузку на прибор. Если они есть, то это хорошо.
Большинство компрессоров обладают давлением до 8 бар
Объем ресивера
Ресивер – это специальная металлическая емкость, которая и служит для места накопления воздуха. Когда емкость большая, компрессору приходится реже включаться для нагнетания воздуха в баллон. То есть, будет происходить экономия электроэнергии в период эксплуатации прибора. При этом будет снижена нагрузка на двигатель и компрессор. Однако компрессору требуется некоторое время для создания нужного давления. Чем больше емкость ресивера, тем дольше придется ждать. Покупать приборы с емким ресивером имеет смысл, когда планируется работать в течение длительного времени. Когда нужна лишь подкачка шин, можно использовать модели, в которых ресивер полностью отсутствует.
Это основные нюансы, о которых требуется помнить во время выбора подходящей модели. Практически все воздушные компрессоры работают от электросети 220 V. Хотя, некоторые из них обладают аккумулятором, рассчитанным на автономную работу в течение пары часов. Эти аккумуляторы поставляются отдельно, не в комплекте. Их можно купить при необходимости.
Связующие составляющие компрессора
Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.
Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.
Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.
Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.
После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики. Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много
Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих
Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.
